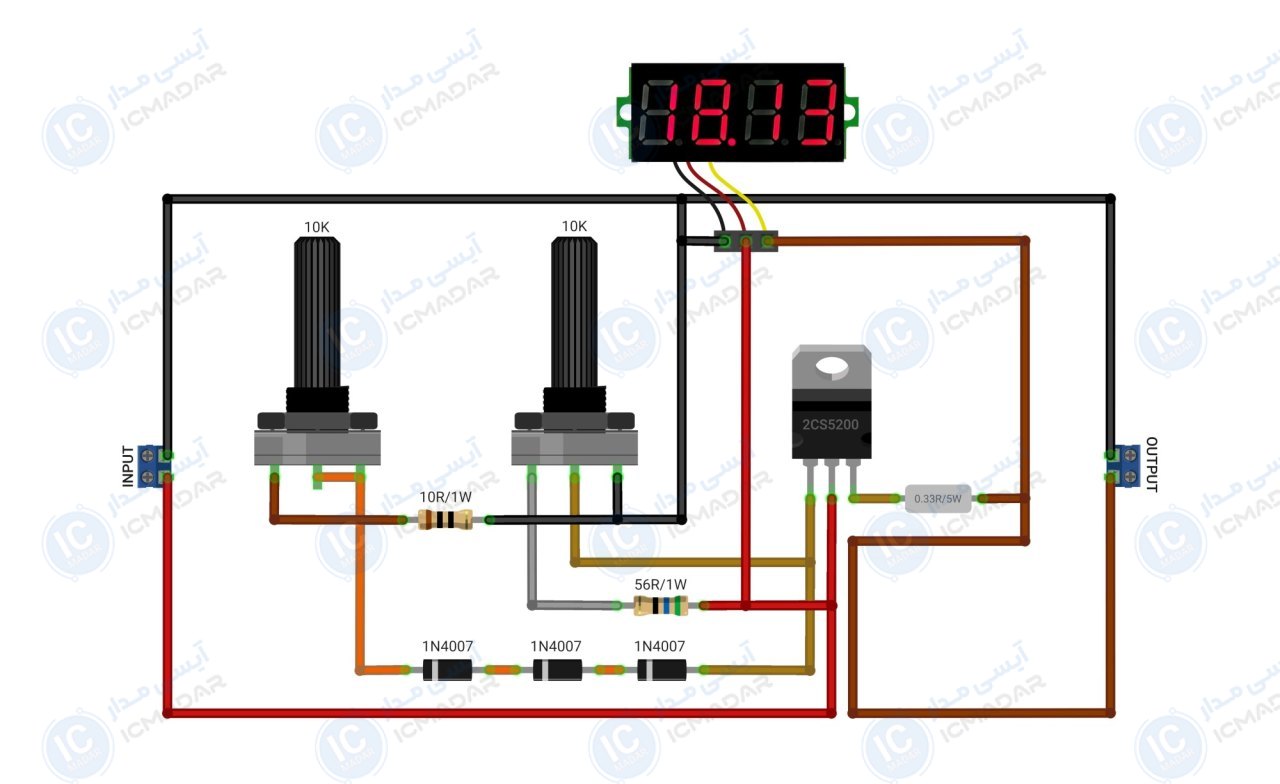

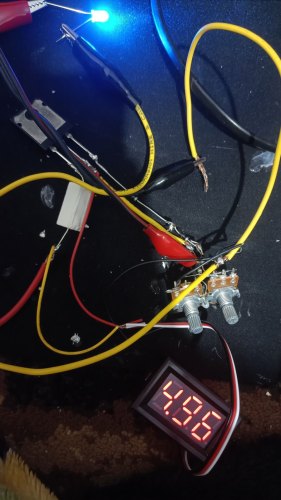

مدار منبع تغذیه ساده با کنترل ولتاژ و جریان

مشخصات فنی

• • تغذیه ورودی : 5 تا 60 ولت
• • نوع ورودی : مستقیم
• • خروجی ولتاژ : 0 تا 60 ولت
• • جریان خروجی : 3 آمپر
• • کنترل ولتاژ و جریان : دارد
• • رگولاسیون ولتاژ : پایدار
• • تلفات حرارتی : بسیار کم
• • نمایشگر خروجی : دارد
• • تعداد قطعات : 10 عدد
• • پی سی بی : 55 در 35 میلیمتر

لیست قطعات

• ترانزیستور قدرت 2SC5200
• ولوم 10 کیلو اهم دو عدد
• مقاومت 0.33 اهم 5 وات
• مقاومت 10 اهم 1 وات
• مقاومت 56 اهم 1 وات
• دیود 1N4007 سه عدد
• ماژول نمایشگر ولتاژ
