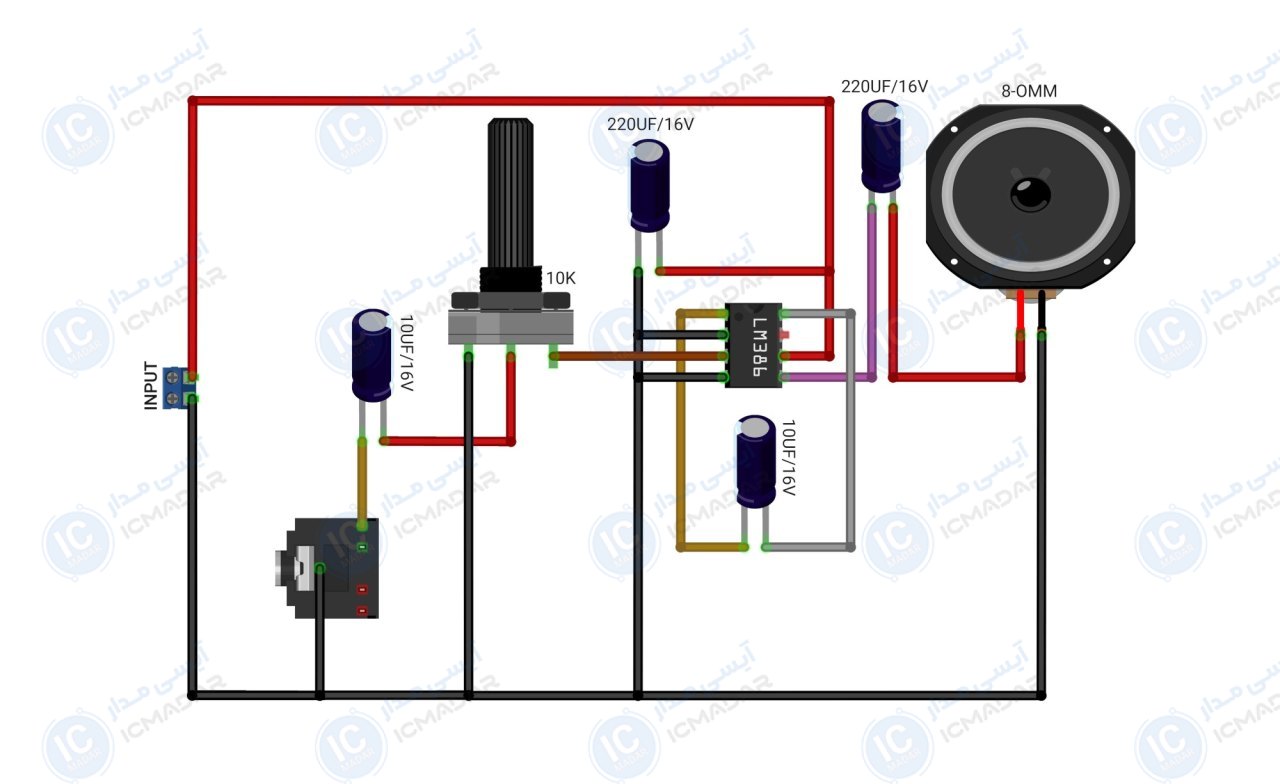

مدار آمپلی فایر ساده

مشخصات فنی

• • تراشه : LM386
• • ولتاژ کاری : 12 تا 4 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مصرفی : 100 میلی آمپر
• • ولوم تنظیم صدا : دارد
• • تعداد خروجی صدا : تک کانال
• • حالت خروجی صدا : مونو
• • ماکزیموم توان خروجی : 1 وات
• • پی سی بی : 42 در 33 میلیمتر
• • تعداد قطعات : 8 عدد

لیست قطعات

• آیسی LM386
• خازن 220 میکرو فاراد 16 ولت دو عدد
• ولوم 10 کیلو اهم
• خازن 10 میکرو فاراد 25 ولت دو عدد
• بلندگو 8 اهم
