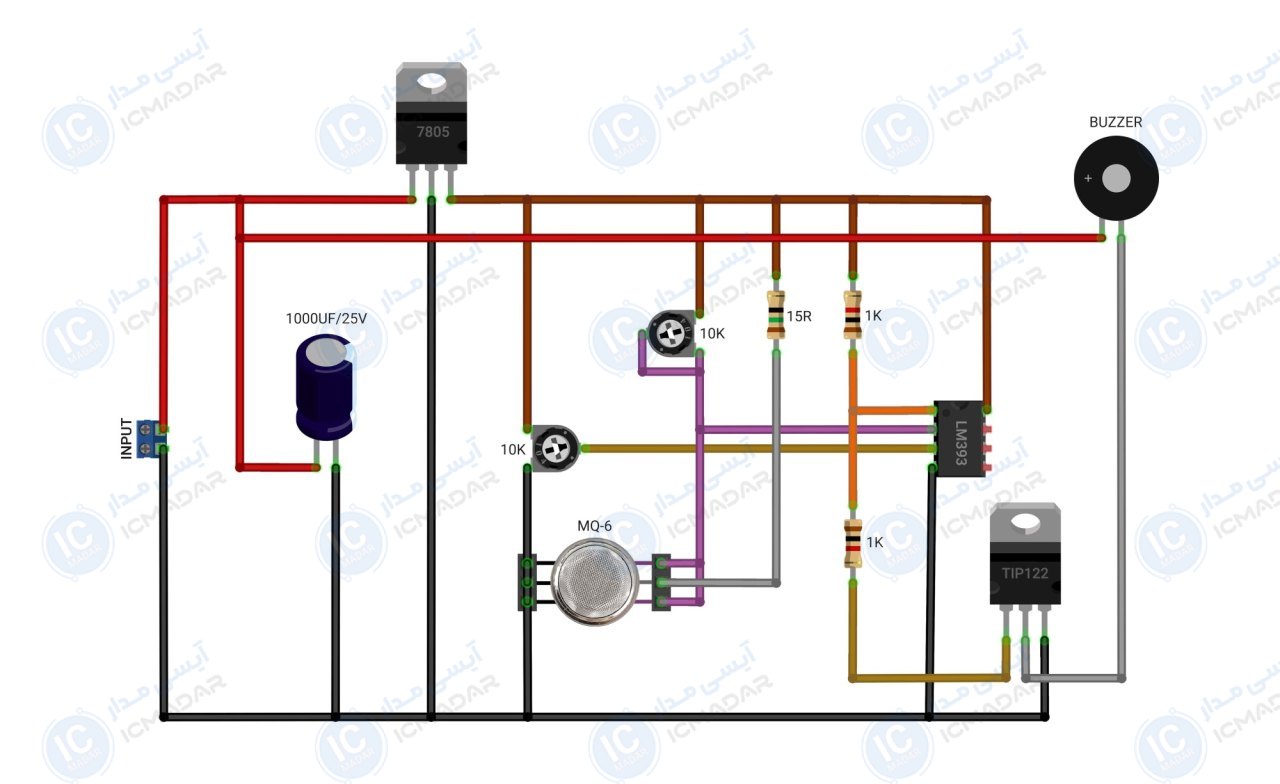

مدار هشدار نشت گاز شهری
ایمنی در آشپزخانهها | سیستمهای امنیتی منازل | تشخیص نشت گاز خودرو
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 500 میلیآمپر
- • نوع سنسور : MQ-6
- • تشخیص : گاز مایع، ایزوبوتان، پروپان
- • حساسیت : قابل تنظیم
- • نوع خروجی هشدار : صوتی
- • دقت اندازهگیری : بالا
- • پی سی بی : 52 در 47 میلیمتر
- • تعداد قطعات : 13 عدد
لیست قطعات
- رگولاتور 5 ولت
- خازن 1000 میکرو فاراد 25 ولت
- پتانسیومتر 10 کیلو اهم خوابیده دو عدد
- سنسور گاز MQ6
- مقاومت 1 کیلو اهم دو عدد
- آی سی مقایسه کننده ولتاژ LM393
- ترانزیستور TIP122
- بازر 12 ولت 10 میلی متری
- مقاومت 15 اهم
آشنایی با قطعات مدار
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
