تعویض پنل جلویی موتورولا Droid 2

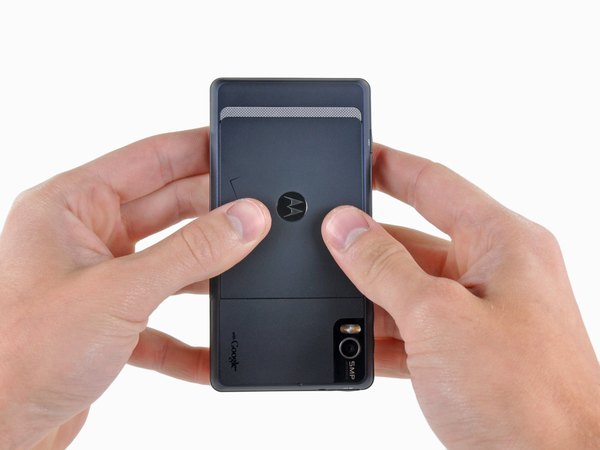

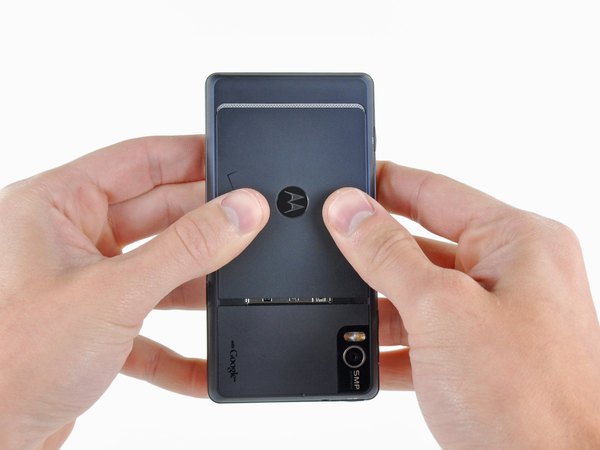

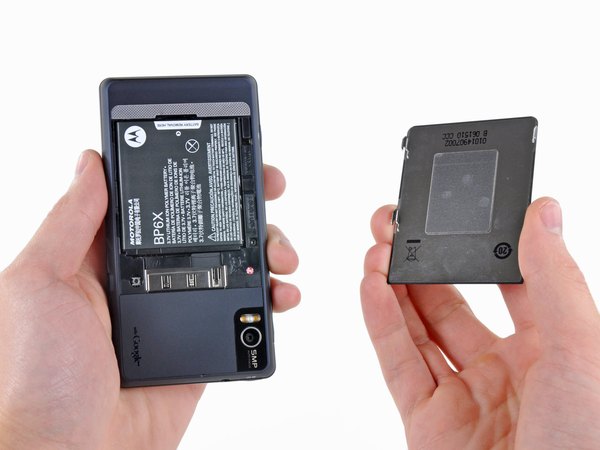

اول از همه باید قاب پشتی رو باز کنیم. قاب روی باتری رو با انگشتت به سمت لبه پایینی گوشی فشار بده تا به حالت کشویی حرکت کنه. حالا که خارها آزاد شدن، قاب رو کامل از پشت گوشی جدا کن و بذارش کنار.

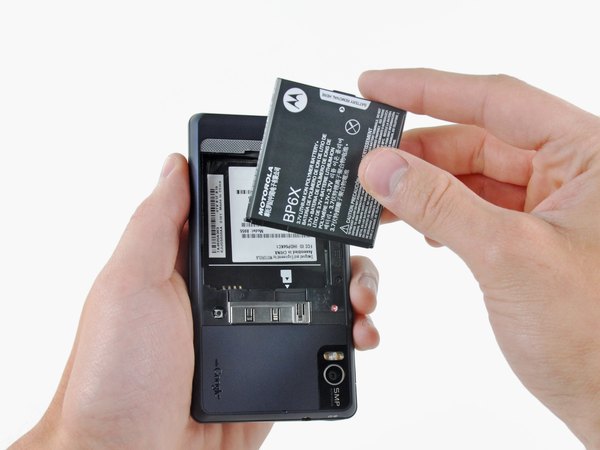

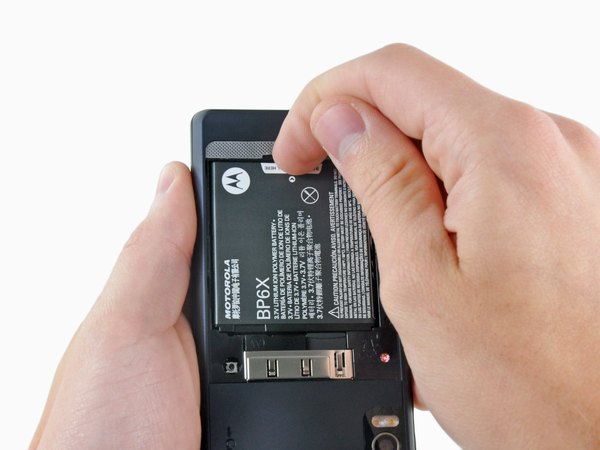

حالا نوبت باتریه. باتری Droid 2 رو از همون لبه‌ای که به پایین گوشی نزدیک‌تره بلند کن تا از جاش دربیاد. باتری رو کامل از گوشی خارج کن تا خیالمون از بابت قطع بودن برق دستگاه راحت بشه.

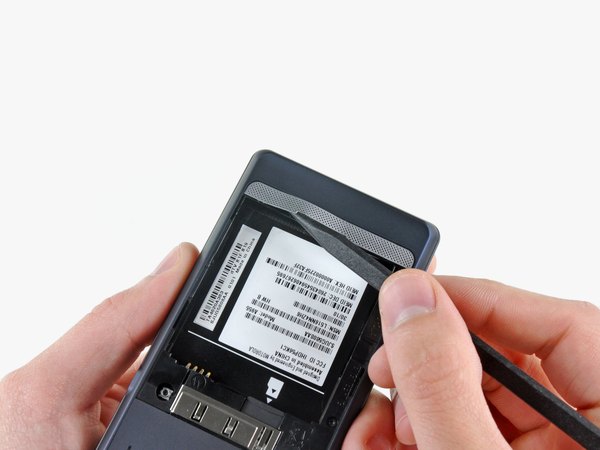

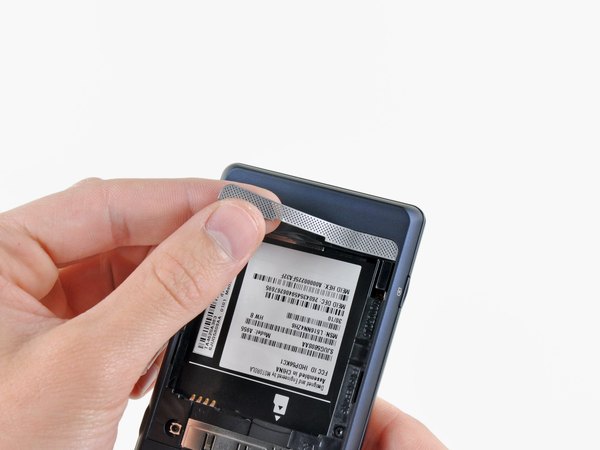

پایین محفظه باتری یه برچسب نقره‌ای رنگ می‌بینی. نوک اسپاجر رو بنداز زیر یکی از گوشه‌های این برچسب و خیلی آروم بلندش کن. حالا با دستت برچسب رو کامل از روی بدنه گوشی جدا کن تا به قسمت‌های زیرش دسترسی پیدا کنیم.

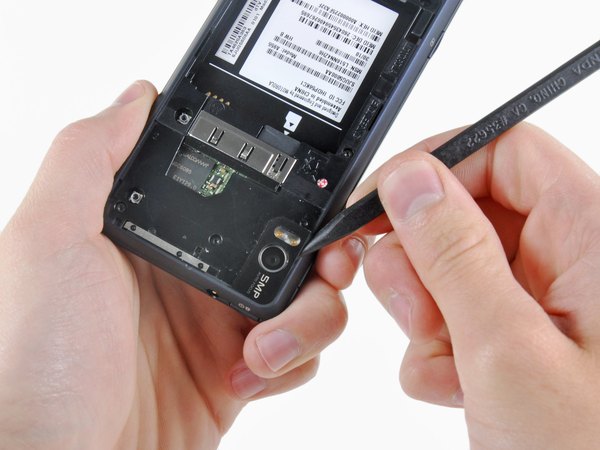

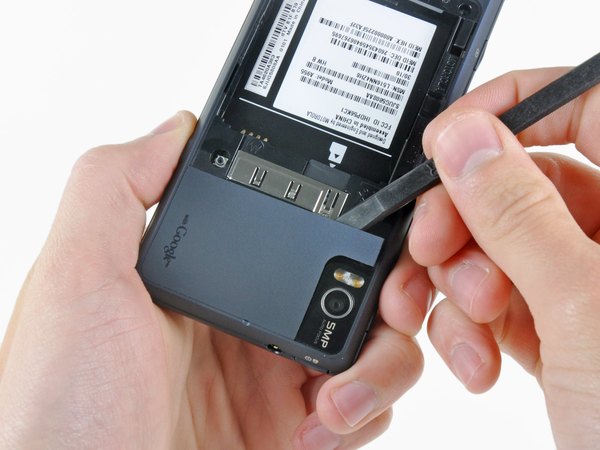

برای دسترسی به پیچ‌های بالا، باید کاور پلاستیکی روی دوربین رو برداریم. قسمت تخت اسپاجر رو ببر زیر کاور و آروم به سمت بالا اهرم کن تا جدا بشه.

حواست باشه که این کاور نازک پلاستیکی با یه چسب دوطرفه به گوشی چسبیده. پس خیلی با حوصله و بدون عجله کار کن که یه وقت نشکنه.

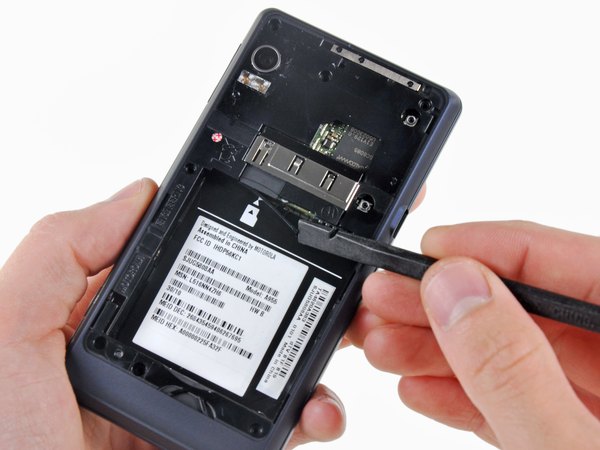

حالا از نوک اسپاجر استفاده کن تا قاب کوچیک دور لنز دوربین رو که به قاب پشتی چسبیده، دربیاری. این قطعه هم کمی چسب داره، پس نرم باهاش رفتار کن.

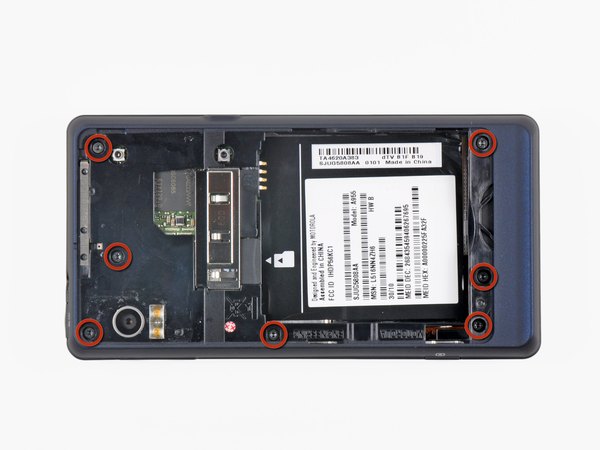

← بریم سراغ پیچ‌ها! هفت تا پیچ 5.5 میلی‌متری T5 Torx که قاب پشتی رو به شاسی داخلی متصل کردن، باز کن و یه جای امن بذارشون.

سر تخت اسپاجر رو وارد درزی که می‌بینی بکن و یه کم به سمت پایین فشار بیار. هدفمون اینه که اون زبانه پلاستیکی کوچیک که قاب پشتی رو روی پیچ مادربرد نگه داشته، آزاد بشه.

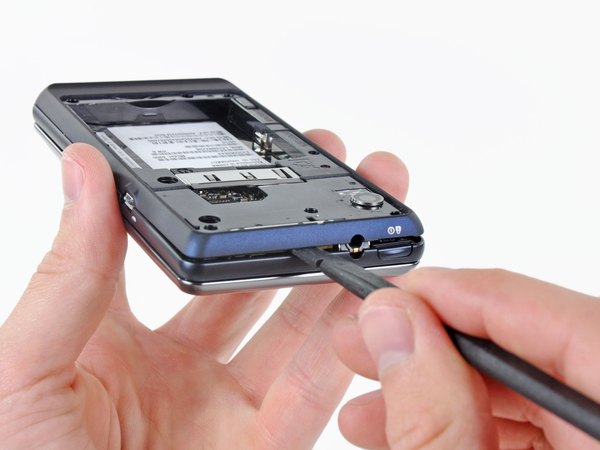

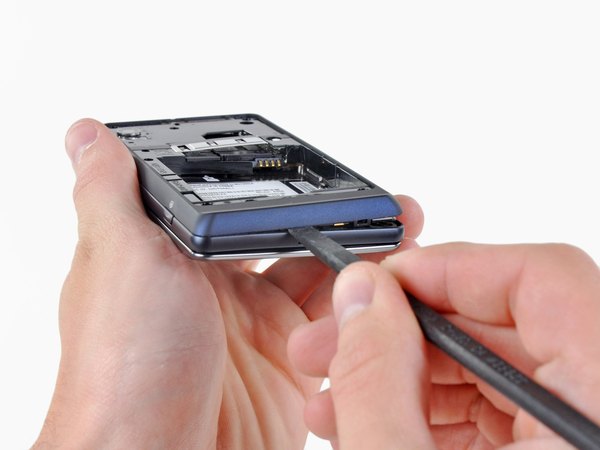

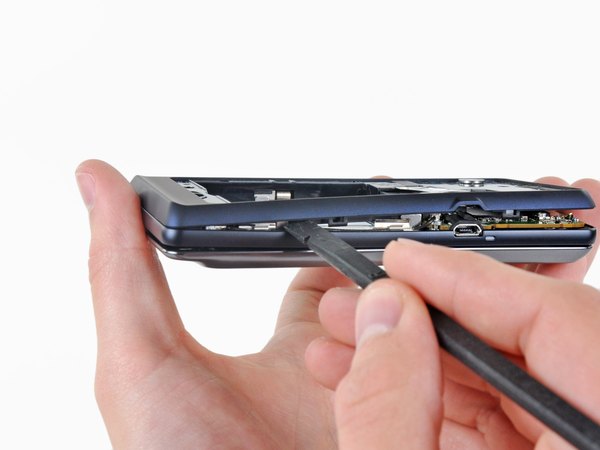

حالا باید قاب‌ها رو از هم جدا کنیم. اسپاجر رو خیلی نرم بین قاب پشتی و جلویی، دقیقا همون بالای گوشی و نزدیک جک هدفون وارد کن. با یه حرکت ملایم، لبه بالایی قاب پشتی رو به سمت بالا اهرم کن تا کم‌کم از بقیه بدنه فاصله بگیره.

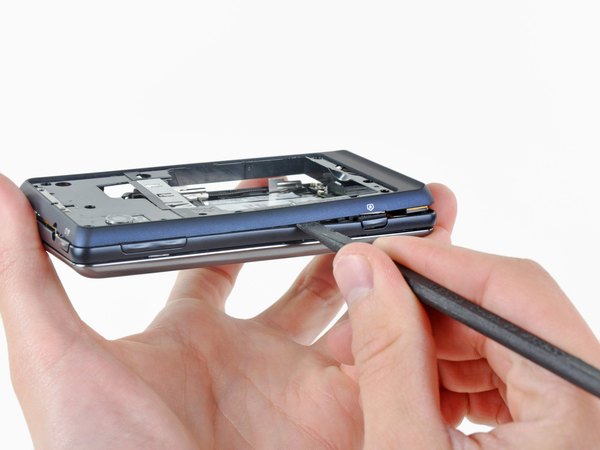

در حالی که اسپاجر هنوز بین دو تا قاب گیر کرده، اون رو در امتداد لبه سمت راست گوشی به سمت پایین بکش و همزمان کمی اهرم کن تا خارهای این سمت باز بشن. همین کار رو برای لبه پایینی گوشی هم انجام بده و اسپاجر رو از راست به چپ بکش تا پایین قاب هم از پنل جلویی آزاد بشه.

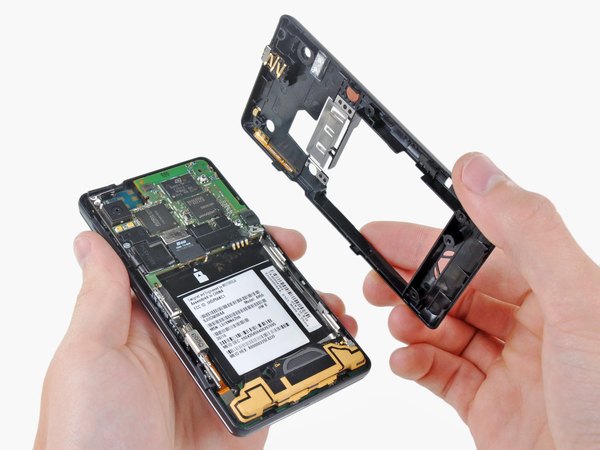

روند باز کردن خارها رو برای لبه سمت چپ هم تکرار کن و اسپاجر رو از پایین به سمت بالا بکش. وقتی همه خارها باز شدن، قاب پشتی رو بلند کن و کامل از روی گوشی برش دار.

تو این مرحله، کاور دکمه‌های کناری گوشی کاملا آزادن و اگه گوشی رو برگردونی ممکنه بیفتن زمین. حواست بهشون باشه که گم نشن.

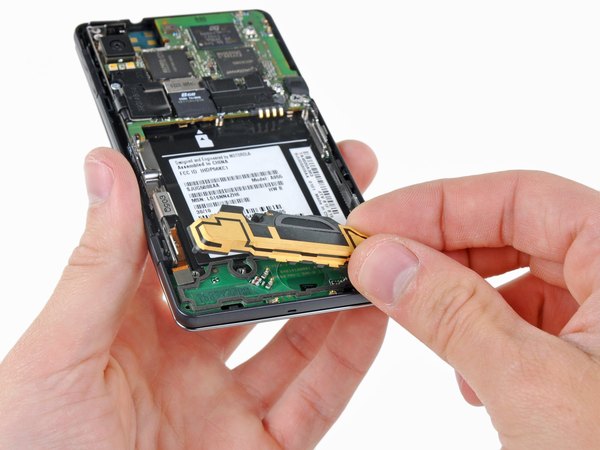

حالا مجموعه اسپیکر و آنتن رو با احتیاط با دستت بگیر و به سمت بالا بکش تا از روی گوشی برداشته بشه.

یه نکته برای وقتی که می‌خوای گوشی رو دوباره ببندی: تو این مرحله حتما چک کن که اگه دکمه‌های پاور، دوربین یا ولوم افتادن، دوباره سر جاشون قرارشون بدی.

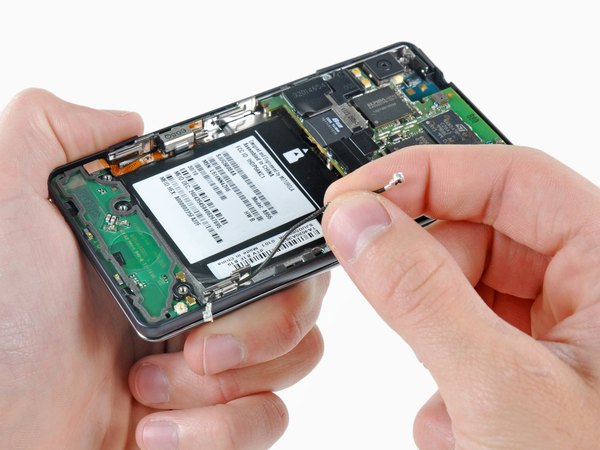

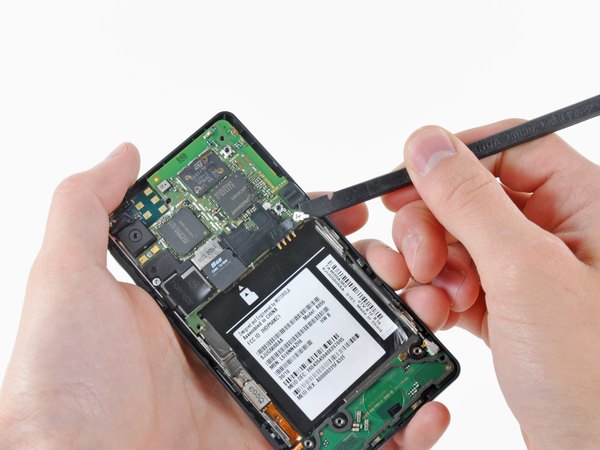

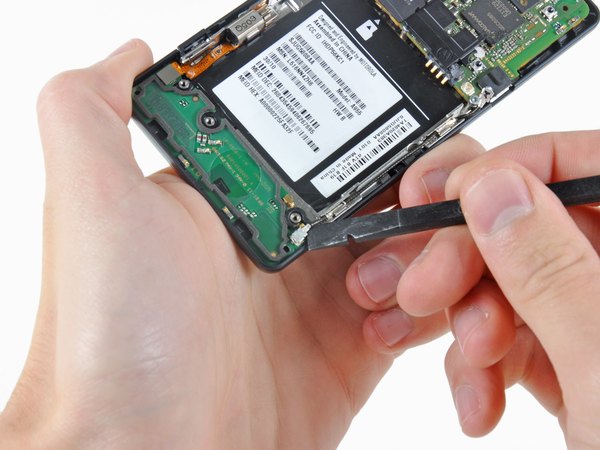

با استفاده از اسپاجر، کانکتورهای کابل آنتن رو از روی سوکت‌هاشون روی مادربرد و برد اسپیکر/آنتن به سمت بالا اهرم کن تا جدا بشن. حالا کابل آنتن رو از داخل گیره‌های فلزی کوچیکی که کنار قاب جلویی قرار دارن بیرون بکش تا مسیرش کاملا آزاد بشه.

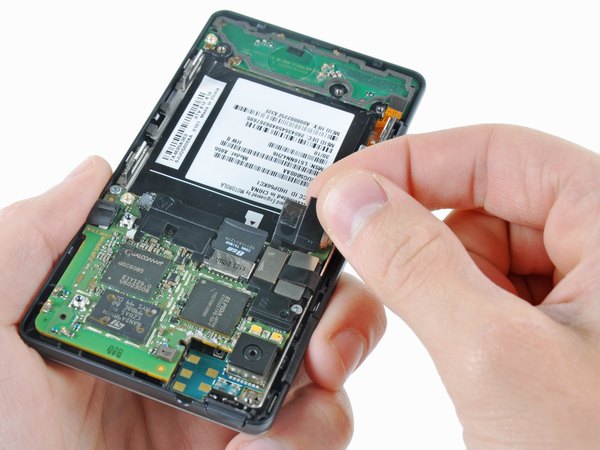

یه برچسب لاستیکی مشکی رنگ روی مادربرد هست که روی کانکتورهای دکمه‌های کناری و فلت تصویر رو پوشونده. لبه‌اش رو بگیر و به آرومی از روی برد برش دار.

سر تخت اسپاجر رو بذار زیر کانکتور دکمه‌های پاور و ولوم و تقه بزن تا از سوکتش روی مادربرد جدا بشه.

دقیقا مثل مرحله قبل، از قسمت تخت اسپاجر استفاده کن تا کانکتور فلت تصویر رو هم از روی مادربرد آزاد کنی. خیلی مراقب باش به خود فلت آسیبی نزنی.

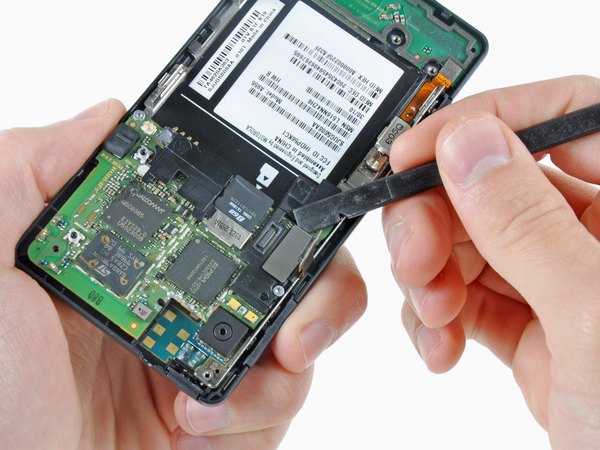

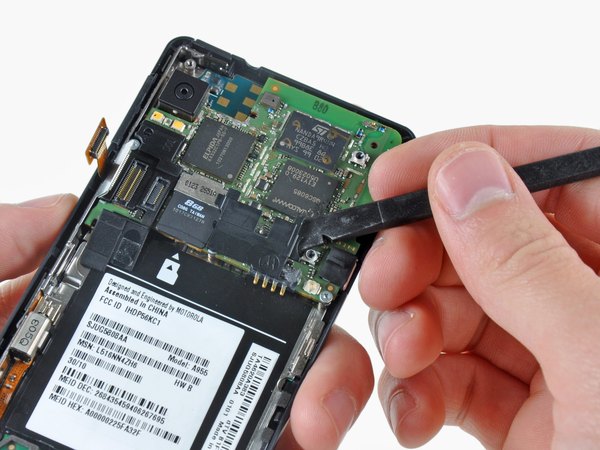

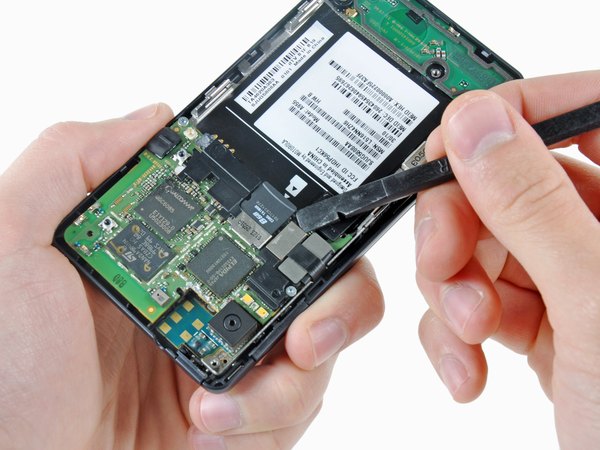

یه قطعه پلاستیکی مشکی کوچیک هم به کانکتور باتری چسبیده. با همون سر تخت اسپاجر اون رو هم جدا کن تا مزاحم کارمون نباشه.

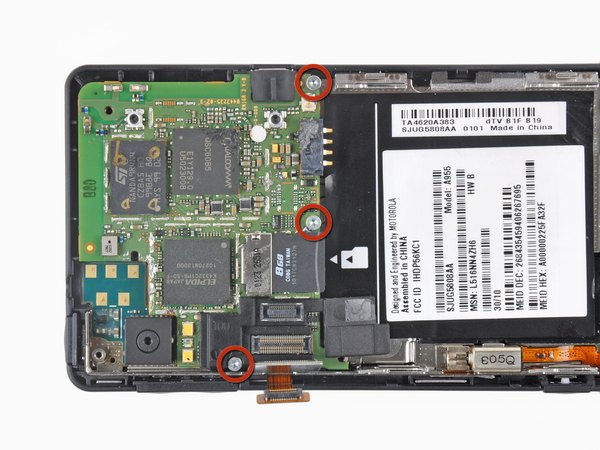

← حالا نوبت باز کردن سه تا پیچ 3.8 میلی‌متری T5 Torx هست که مادربرد رو روی قاب جلویی محکم نگه داشتن.

به هیچ وجه الان سعی نکن مادربرد رو کامل دربیاری! برد هنوز با فلت کیبورد به دستگاه وصله و اگه بکشیش، فلت پاره می‌شه.

خیلی با احتیاط مادربرد رو از روی قاب جلویی بلند کن و کنار گوشی بخوابون. فقط یادت نره که فلت کیبورد هنوز وصله، پس فشار زیادی بهش نیار.

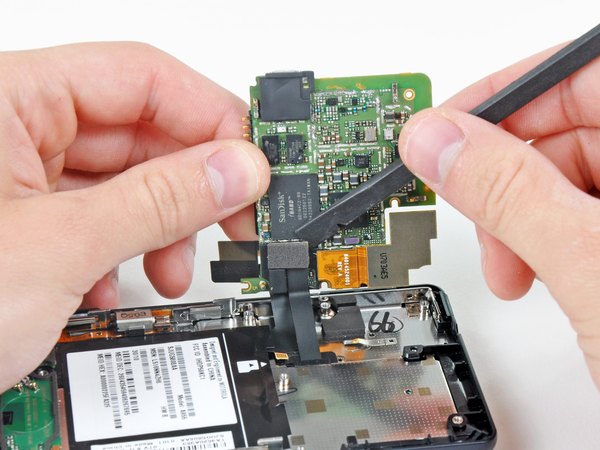

حالا با اسپاجر، کانکتور فلت کیبورد رو مستقیم به سمت بالا اهرم کن تا از روی مادربرد جدا بشه. الان دیگه برد کاملا آزاده و می‌تونی اون رو از گوشی دور کنی و تو یه جای امن بذاری.

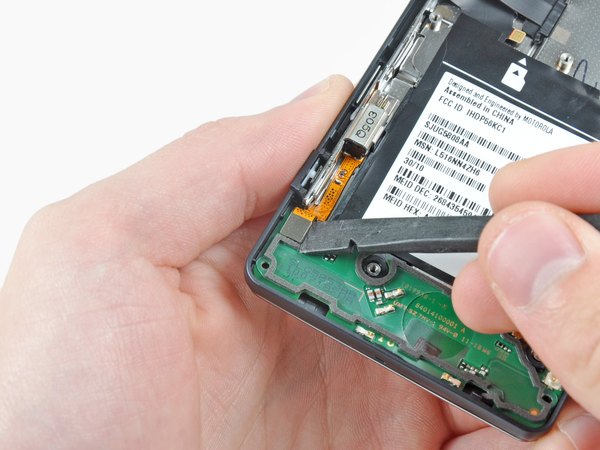

بریم سراغ برد اسپیکر. با اسپاجر، کانکتور دکمه دوربین و ویبراتور رو که روی برد اسپیکر قرار داره، مستقیم به سمت بالا فشار بده تا آزاد بشه.

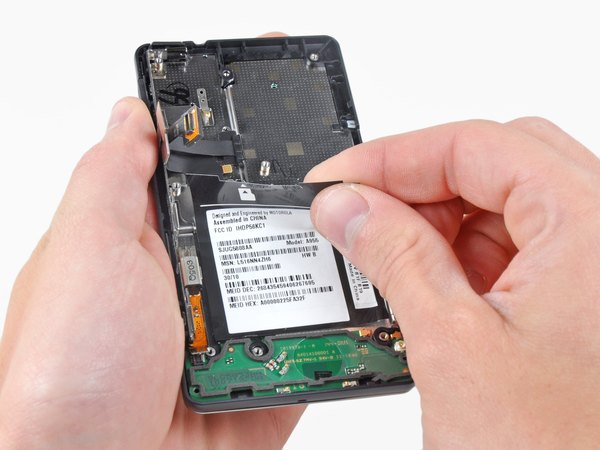

روی سطح داخلی محفظه باتری یه برچسب بزرگ چسبیده. این برچسب رو کامل از روی بدنه جدا کن تا به قسمت‌های زیرین برسیم.

برای ادامه کار، باید گوشی رو به حالت کشویی باز کنی.

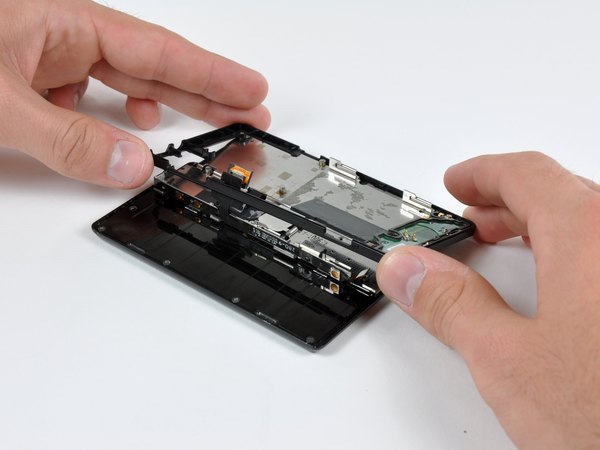

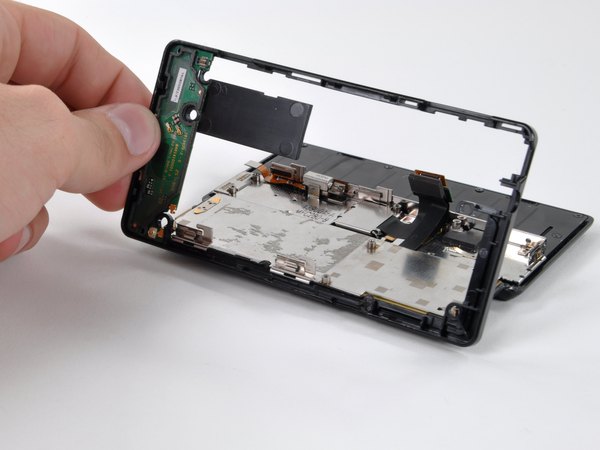

حالا لبه اون قاب پلاستیکی مشکی که برد اسپیکر روش سواره رو، از سمتی که به کیبورد نزدیک‌تره بلند کن. به بلند کردن این لبه ادامه بده تا تقریبا عمود بشه، بعد با یه کم حرکت دادن و بازی کردن، اون رو از پشت مجموعه LCD بیرون بیار.

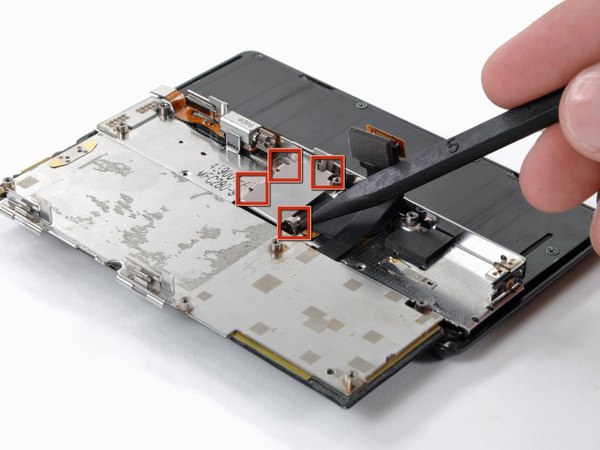

شیلد فلزی محافظ (EMI) رو با نوک اسپاجر آزاد کن. کافیه گیره‌های کوچیکی که دورش هستن رو یکی یکی باز کنی تا شیلد جدا بشه.

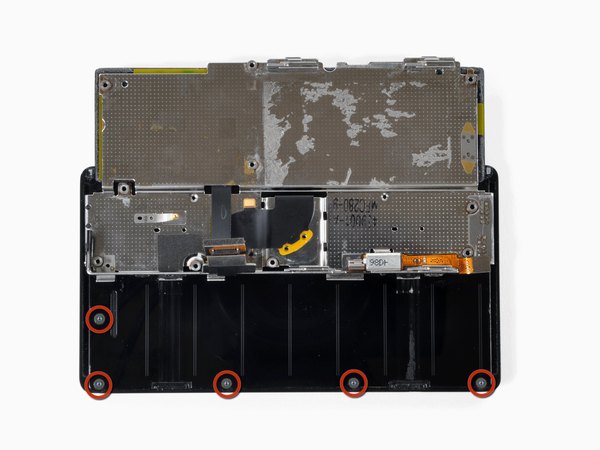

← پنج تا پیچ 2.5 میلی‌متری T3 Torx روی لبه بیرونی پنل کشویی وجود داره. همه این پیچ‌ها رو باز کن و کنار بذار.

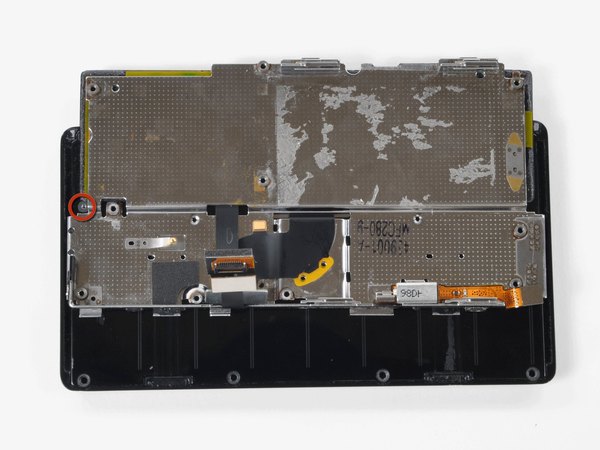

پنل کشویی گوشی رو یکم جابه‌جا کن تا پیچ ششم هم دقیقا مثل عکس بهت نشون داده بشه.

← حالا این پیچ 2.5 میلی‌متری T3 Torx جدیدی که پیداش کردی رو هم باز کن.

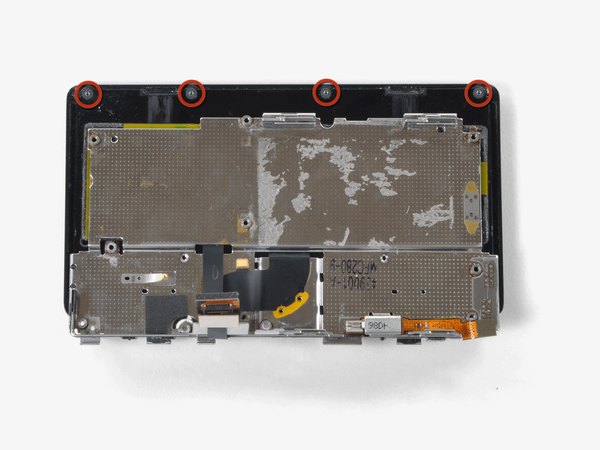

دوباره کشویی گوشی رو تو همون جهت هول بده و از حالت "بسته" ردش کن تا چهار تا پیچ دیگه هم خودشون رو نشون بدن.

← این چهار تا پیچ 2.5 میلی‌متری T3 Torx که روی لبه بیرونی پنل کشویی هستن رو هم باز کن.

حالا گوشی رو برگردون به همون حالت کشویی "بسته" و نرمالش.

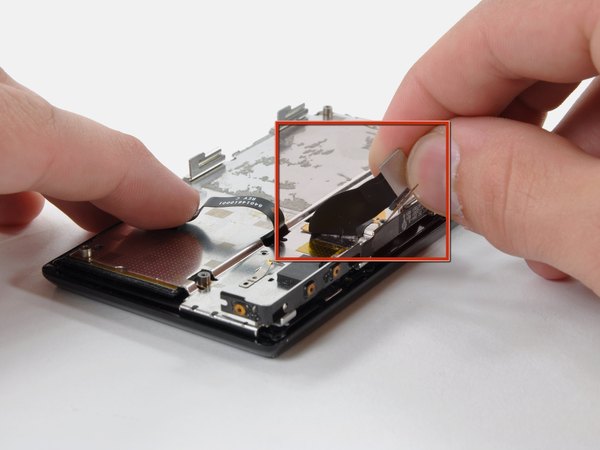

فلت تصویر رو بگیر و آروم از روی صفحه فلزی پشت کیبورد جداش کن تا از چسبش کنده بشه.

یادت باشه که هنوز نمی‌تونی این فلت رو کامل دربیاری، چون اون سرش به پشت LCD وصله.

تو این مرحله خیلی خیلی احتیاط کن. فلت‌های تصویر به شدت حساسن و اگه کوچیک‌ترین پارگی پیدا کنن، دردسر بزرگی می‌شه.

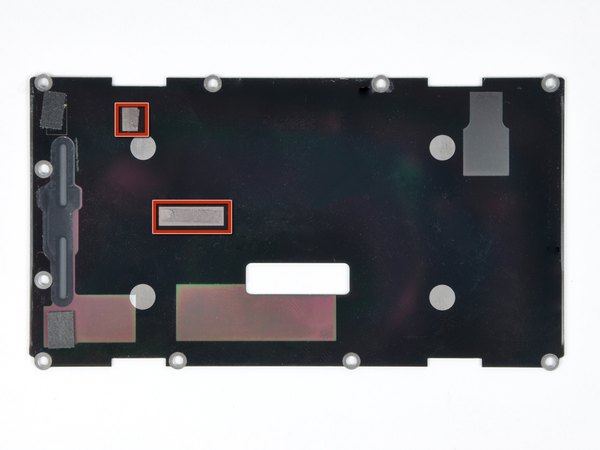

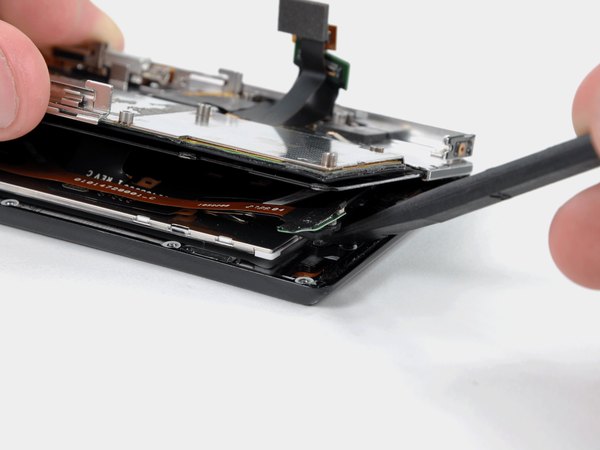

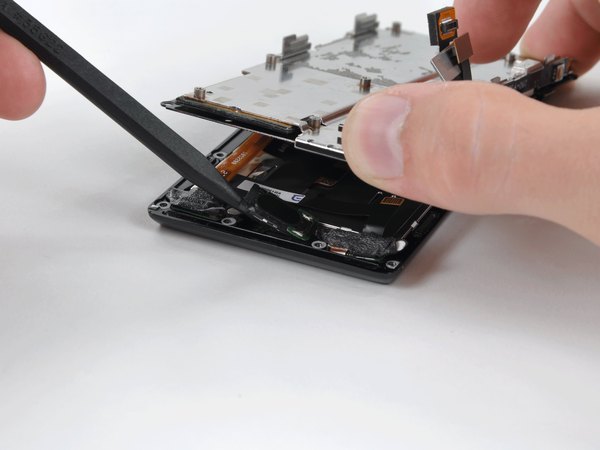

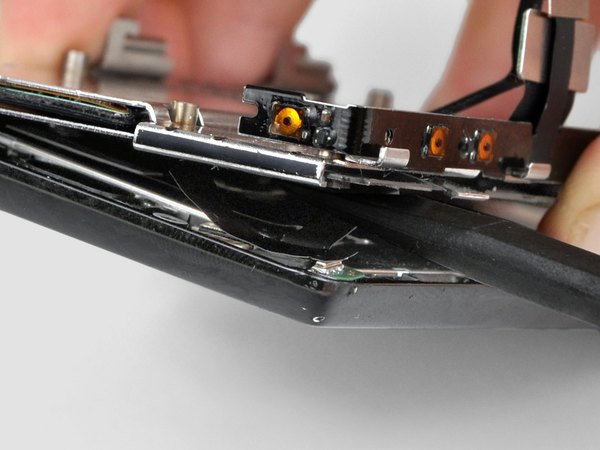

اسپاجر رو بین قاب جلویی و پشتی مجموعه صفحه نمایش وارد کن و اون دو تا کابل فلتی که با چسب دوطرفه به قاب پشتی چسبیدن رو با دقت آزاد کن.

جای دقیق این پدهای چسبی رو می‌تونی تو عکسا ببینی تا بدونی دقیقا کجا باید اسپاجر رو اهرم کنی.

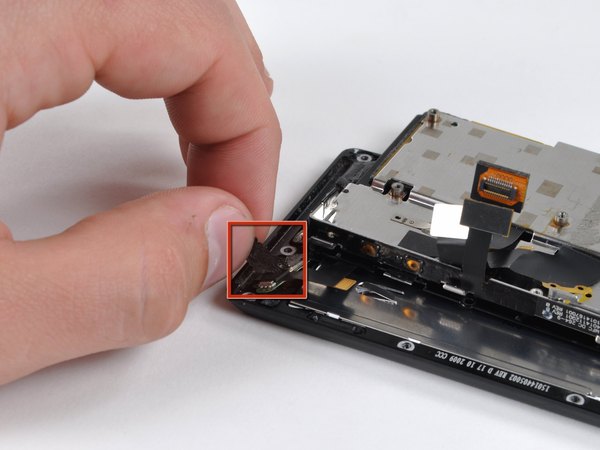

با قسمت تخت اسپاجر، بردی که سنسور نور محیط و کانکتور کابل دیتای تصویر روش قرار داره رو از داخل محفظه صفحه نمایش بیار بیرون.

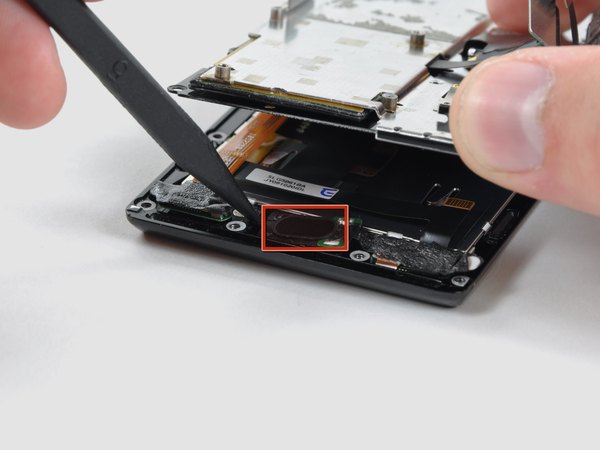

نوک اسپاجر رو بنداز زیر اسپیکر مکالمه و اون رو هم از جاش تو محفظه صفحه نمایش خارج کن.

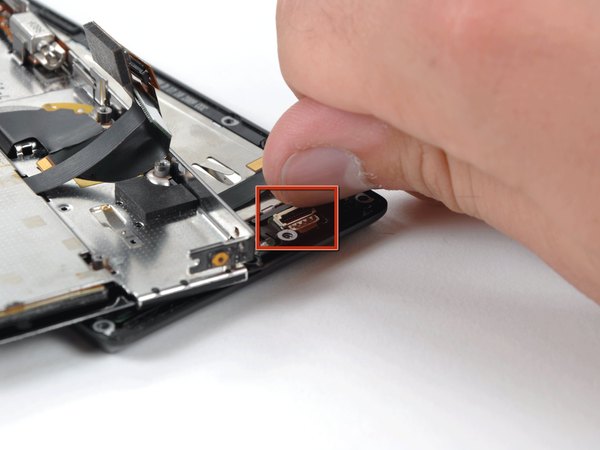

یه چسب نواری مشکی رنگ می‌بینی که روی اتصالات زده شده. اون رو بکن تا کانکتور پنل جلویی خودش رو بهت نشون بده.

کابل فلت پنل جلویی رو از داخل کانکتور ZIF که روی بردی چسبیده به فلت تصویر قرار داره، به آرومی بیرون بکش و آزادش کن.

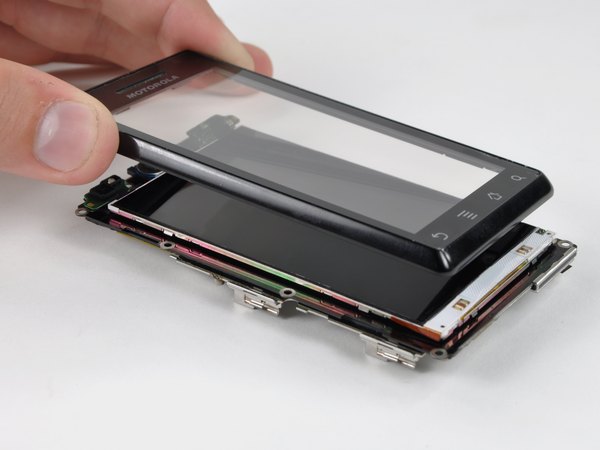

در نهایت، گوشی رو برگردون و پنل جلویی که حالا کاملا آزاد شده رو از روی دستگاه بردار. کار جداسازی تموم شد!

عالی بود! حالا برای اینکه پنل جلویی جدیدت رو نصب کنی، فقط کافیه همه این مراحلی که با هم اومدیم جلو رو از آخر به اول انجام بدی و قطعات رو سر جای خودشون ببندی. امیدواریم این آموزش از آیسی‌مدار برات مفید بوده باشه و تونسته باشی گوشیت رو به بهترین شکل تعمیر کنی. حتما به بقیه آموزش‌های سایت ما هم سر بزن تا با تعمیرات دستگاه‌های دیگه هم آشنا بشی!
