تعویض صفحه نمایش موتورولا Droid RAZR

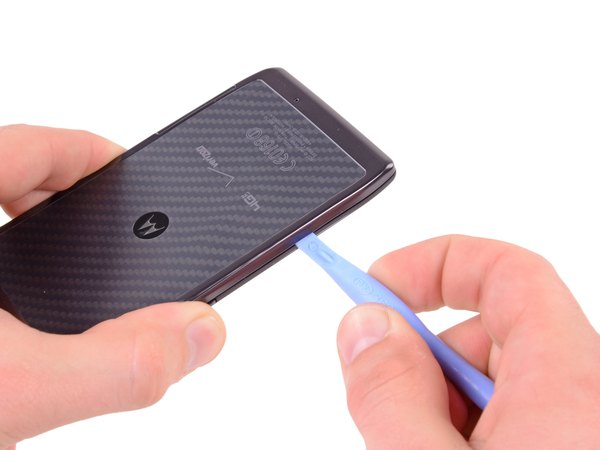

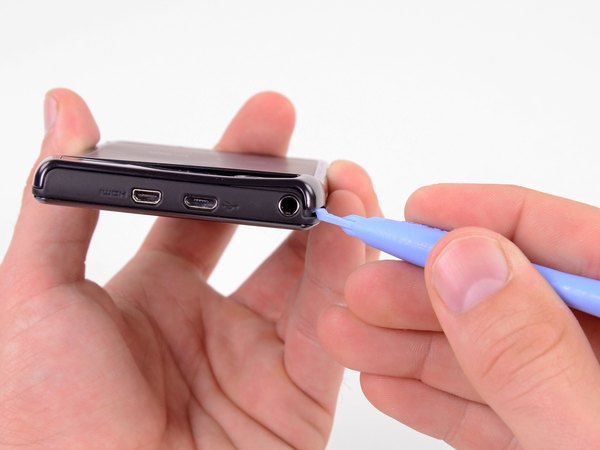

اول از همه ابزار بازکننده پلاستیکی رو بردار و آروم ببر بین قاب پشتی و شاسی دستگاه. بهترین جا برای شروع، لبه پایین سمت چپ قاب پشتی هست.

حالا با یه حرکت ملایم و کنترل‌شده، ابزار رو به سمت بالا اهرم کن. با این کار خارهای پلاستیکی که قاب رو نگه داشتن یکی‌یکی آزاد می‌شن.

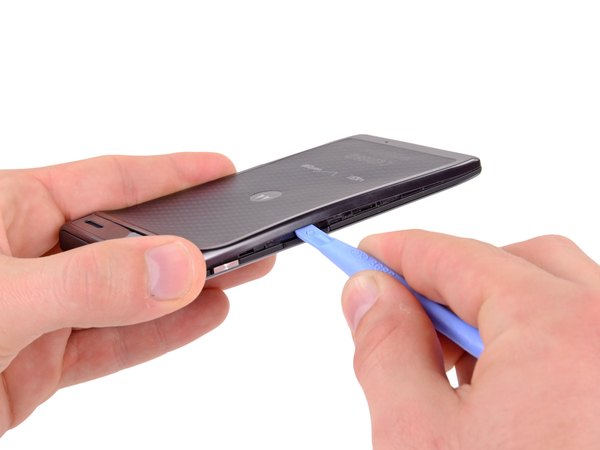

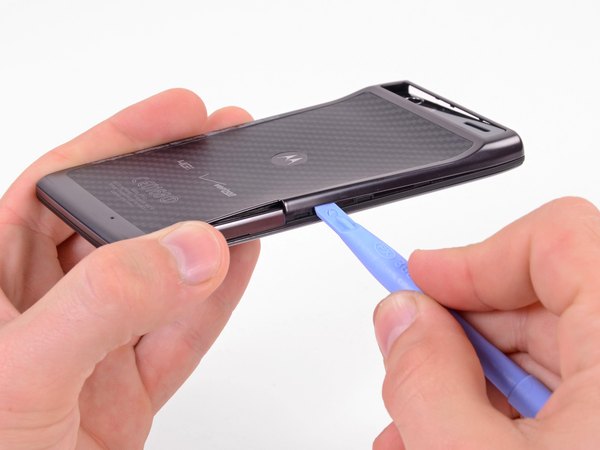

همین روند رو در امتداد لبه سمت چپ قاب پشتی ادامه بده و ابزار رو کم‌کم به سمت بالای گوشی بکش تا تمام خارهای این سمت باز بشن.

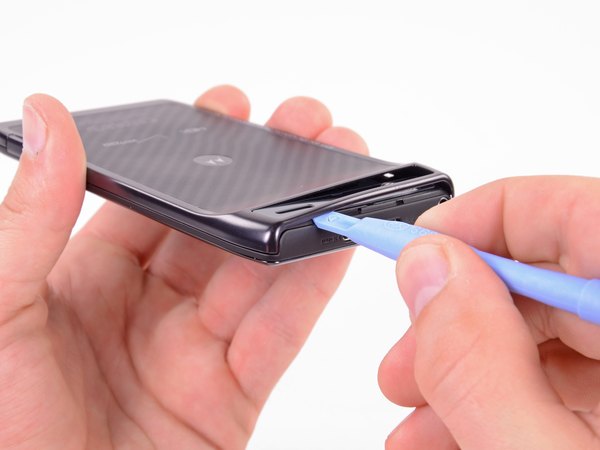

ابزار پلاستیکی رو ببر سمت لبه بالایی گوشی و خیلی نرم بین درز حرکتش بده تا خارهای پلاستیکی بالای قاب هم آزاد بشن.

حواست باشه که لبه بالایی قاب پشتی به شدت نازک و حساسه. موقع اهرم کردن خیلی مراقب باش که یه وقت قاب ترک نخوره یا نشکنه.

در نهایت همین کار رو برای لبه سمت راست هم تکرار کن و ابزار رو به سمت پایین بکش تا آخرین خارهای نگهدارنده هم باز بشن.

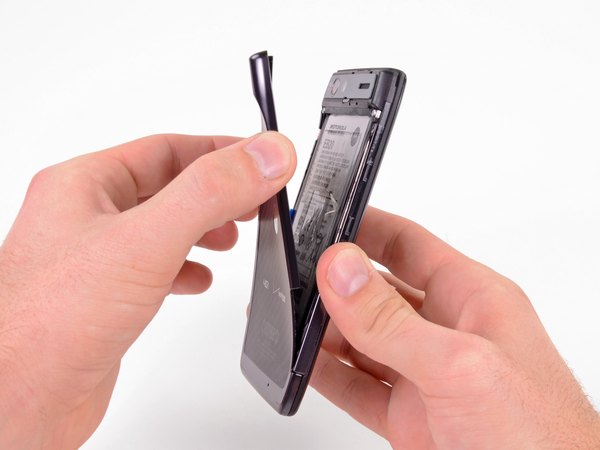

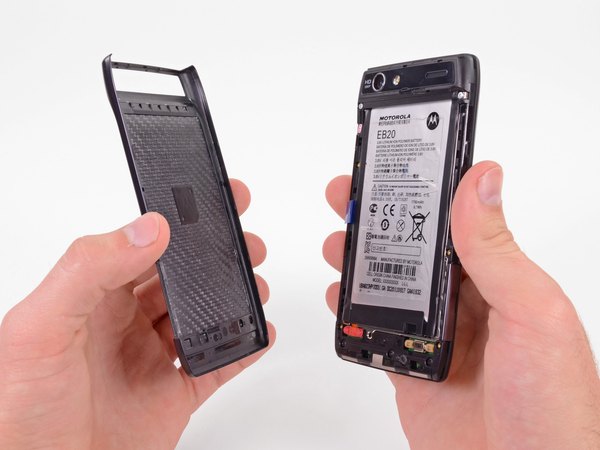

حالا که همه خارها باز شدن، قاب پشتی رو بگیر و آروم از بدنه گوشی دور کن تا کامل جدا بشه.

یه نکته مهم اینجا هست؛ قاب پشتی با مقدار زیادی چسب به باتری متصل شده. پس ممکنه برای جدا کردن این دو تا قطعه به یه مقدار نیروی بیشتر نیاز داشته باشی، اما سعی کن فشار ناگهانی نیاری.

باتری حتما باید سر جاش توی گوشی بمونه و نباید همراه قاب پشتی کنده بشه. اگه باتری رو با قاب بکشی، فلت برق باتری پاره می‌شه و تو دردسر میفتی.

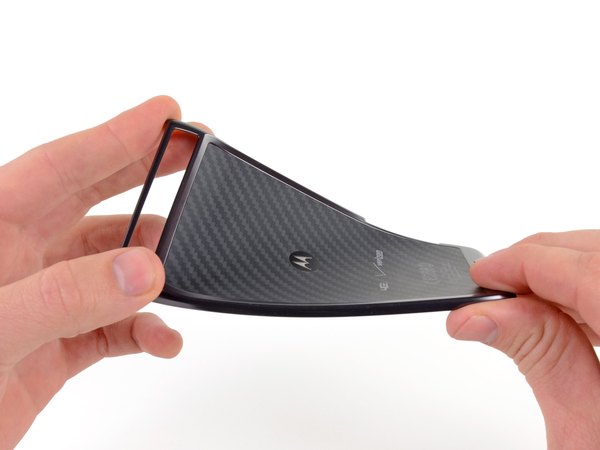

البته خیالت راحت باشه، چون قاب پشتی از جنس کولار ساخته شده، مقاومت بالایی داره و با کمی خم شدن یا کشیده شدن به این راحتی‌ها نمی‌شکنه.

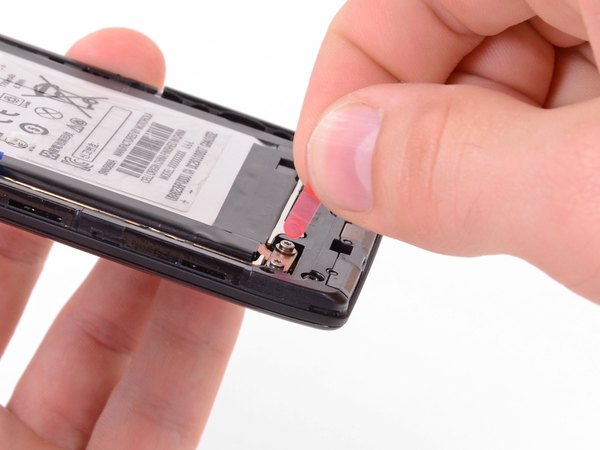

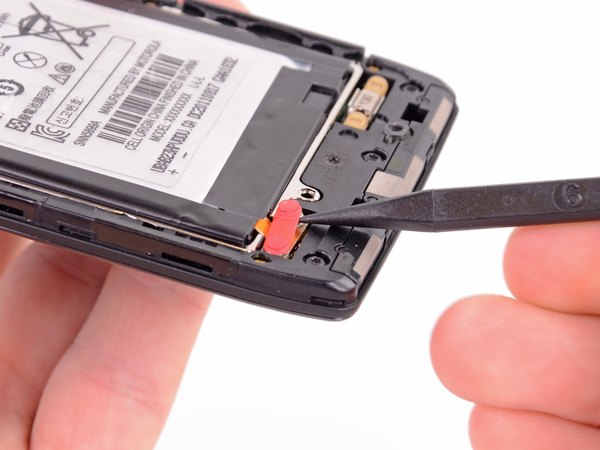

نوک اسپاجر رو ببر زیر اون کاور سیلیکونی قرمز رنگی که روی پیچ‌های کانکتور باتری قرار داره. آروم بلندش کن و از روی برد برش دار.

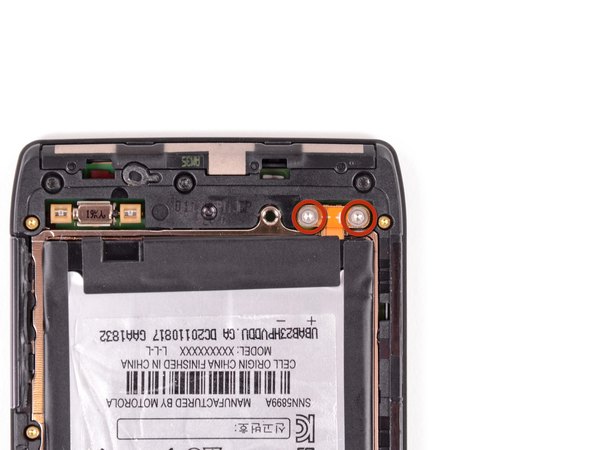

← حالا دو تا پیچ 3.3 میلی‌متری T5 Torx که کانکتور باتری رو نگه داشتن باز کن و بذارشون کنار.

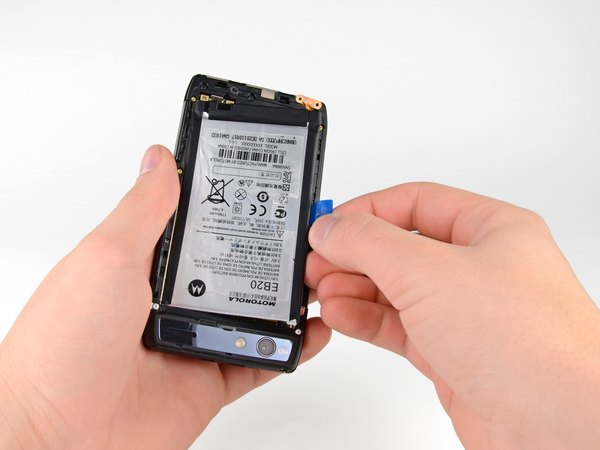

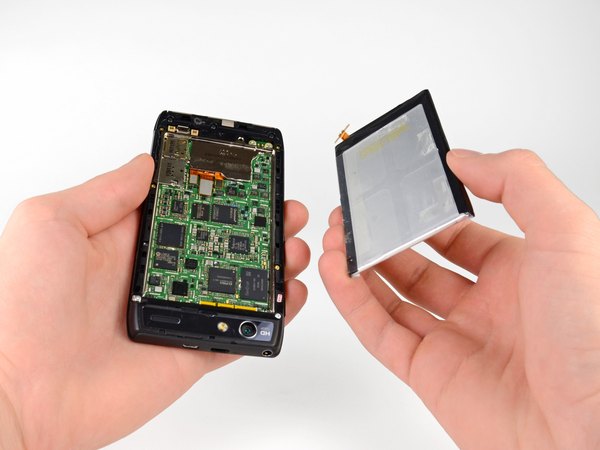

زبانه آبی رنگی که برای درآوردن باتری تعبیه شده رو بگیر و به سمت بالا بکش تا باتری کامل از جای خودش خارج بشه.

زیر باتری یه عالم چسب وجود داره که اون رو به مادربرد محکم کرده. خیلی با حوصله کار کن تا موقع بیرون کشیدن، باتری خم یا سوراخ نشه.

احتمالا روی مادربرد گوشی تو یه سری شیلد فلزی محافظ می‌بینی، پس اگه مثل این عکس‌ها آیسی‌ها رو مستقیم و لخت ندیدی اصلا تعجب نکن.

سشوار صنعتی رو بردار و با حرارت ملایم، چسب‌های زیر کاور دوربین رو گرم و نرم کن.

ما تو بعضی تست‌ها این کار رو بدون حرارت انجام دادیم و متوجه شدیم کاور دوربین خیلی راحت می‌شکنه! پس حتما قبلش چسب رو با گرما نرم کن.

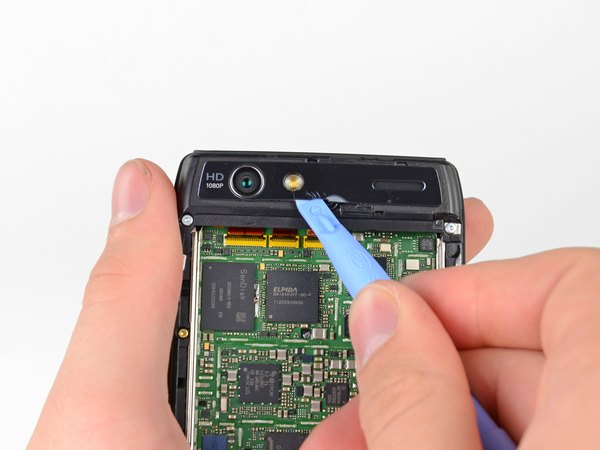

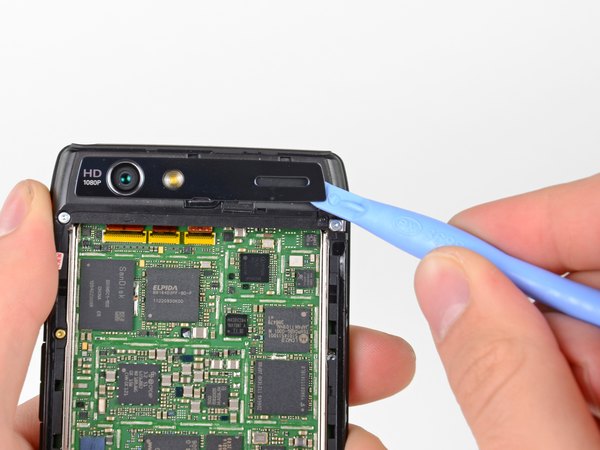

ابزار پلاستیکی بازکننده رو ببر زیر لبه پایینی کاور دوربین و خیلی نرم به سمت بالا اهرم کن. ابزار رو در امتداد همون لبه پایینی حرکت بده تا چسب‌ها کم‌کم برش بخورن و کاور آزاد بشه. اگه حس کردی هنوز سفته، دوباره یکم حرارت بده. موقع برداشتن کاور دوربین هر جا لازم بود چسب رو نرم‌تر کن.

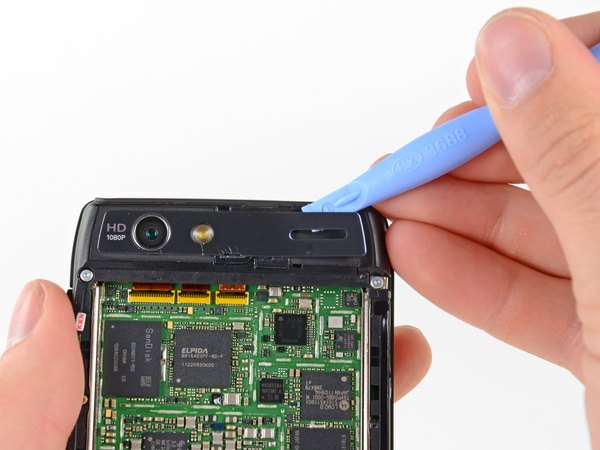

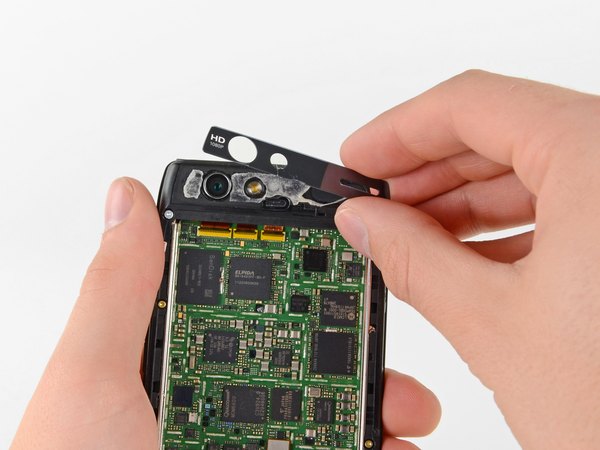

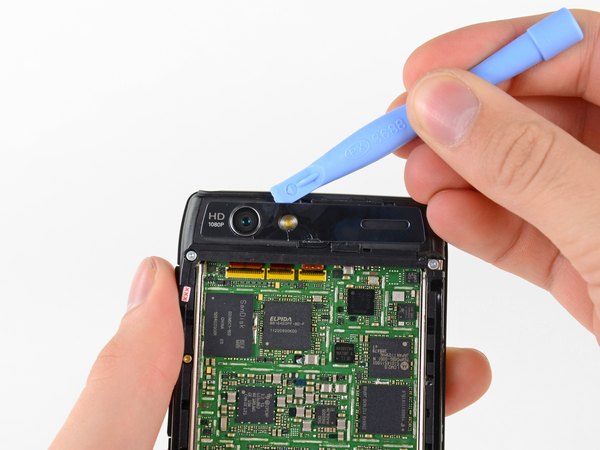

حالا ابزار پلاستیکی رو ببر زیر لبه بالایی کاور دوربین تا این قسمت رو هم آزاد کنیم. ابزار رو در امتداد لبه بالایی بکش و همزمان کمی اهرم کن تا بقیه چسب‌ها هم جدا بشن. کاور دوربین رو به طور کامل از روی گوشی بردار و بذارش یه جای امن.

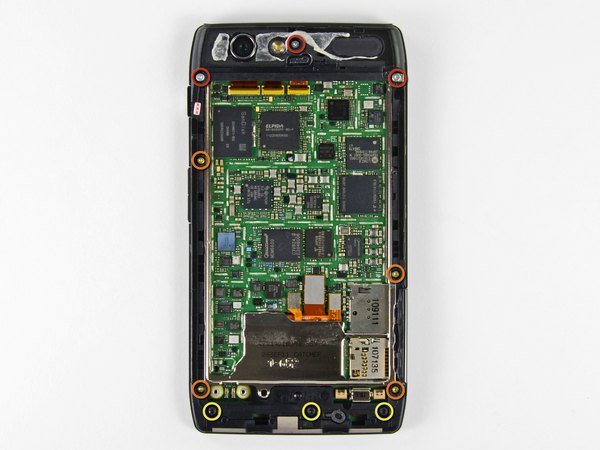

وقت باز کردن پیچ‌هایی هست که شاسی پشتی رو به بدنه اصلی متصل کردن:

← سه تا پیچ نقره‌ای رنگ 6.7 میلی‌متری T3 Torx که قسمت بالای گوشی هستن،

← چهار تا پیچ طلایی رنگ 4.0 میلی‌متری T3 Torx تو بخش میانی،

← و سه تا پیچ مشکی رنگ 4.5 میلی‌متری T5 Torx که تو قسمت پایین قرار دارن.

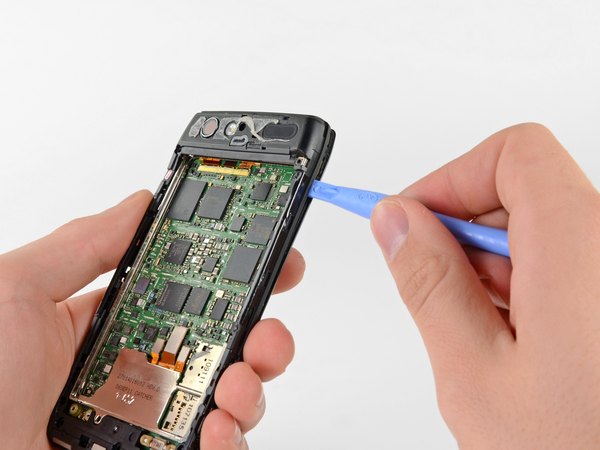

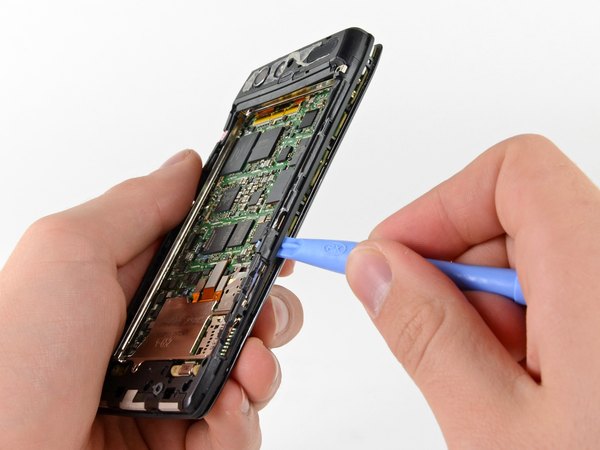

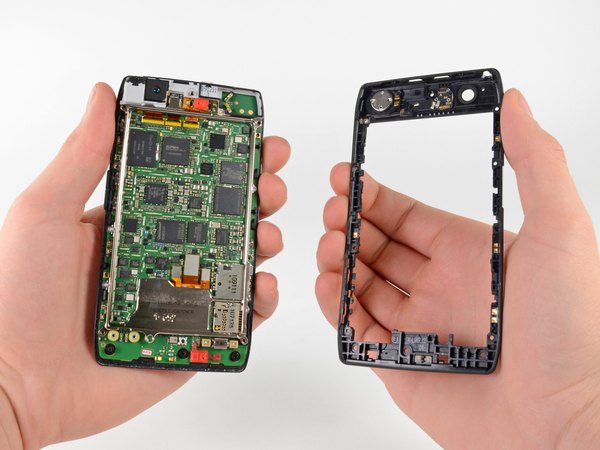

ابزار پلاستیکی رو بین شاسی پشتی و مجموعه مادربرد قرار بده. ابزار رو در طول لبه‌های کناری گوشی حرکت بده و خیلی ملایم شاسی پشتی رو به سمت بالا اهرم کن. وقتی شاسی پشتی کامل رها شد، اون رو از روی مجموعه مادربرد جدا کن.

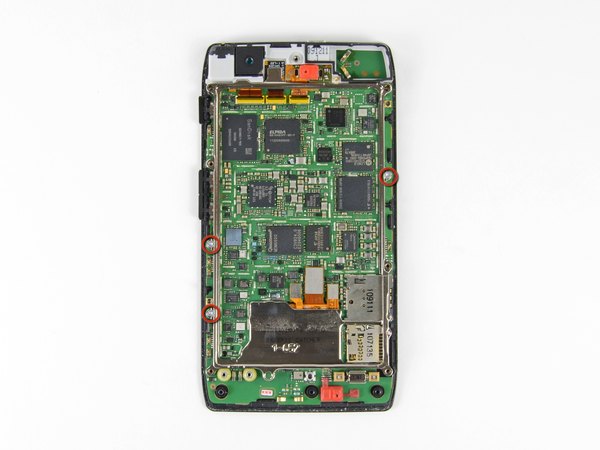

← سه تا پیچ 2.5 میلی‌متری T3 Torx که شاسی فلزی رو روی مادربرد محکم نگه داشتن باز کن.

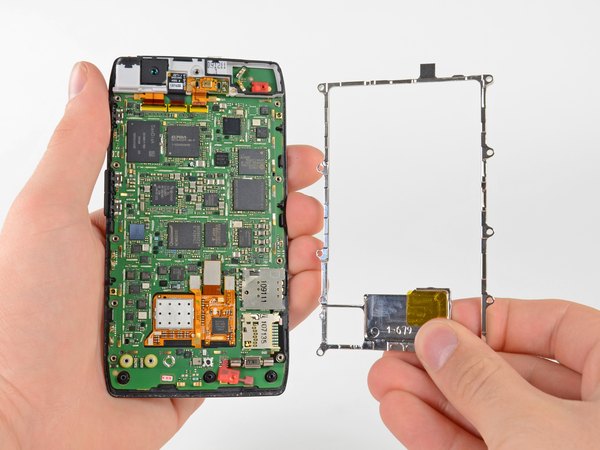

شاسی فلزی رو به آرومی از روی مجموعه مادربرد بلند کن و کنار بذار.

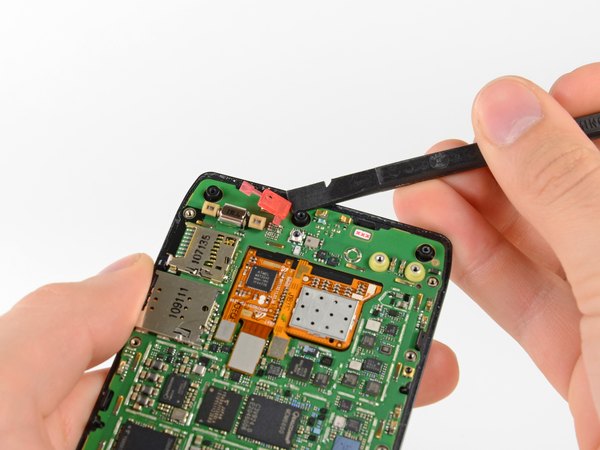

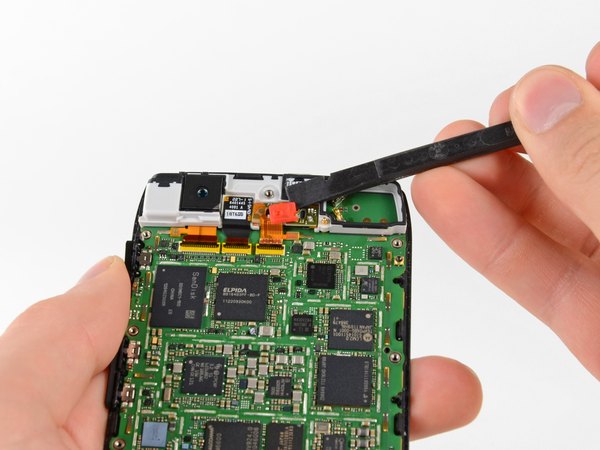

با استفاده از قسمت تخت اسپاجر، دو تا کاور سیلیکونی قرمز رنگ که روی میکروفون‌های بالا و پایین مادربرد هستن رو جدا کن.

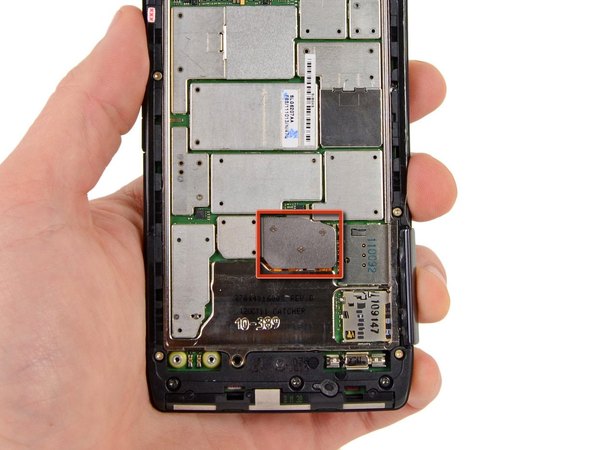

یه شیلد فلزی کوچیک روی کانکتورهای فلت صفحه نمایش قرار داره. این شیلد با چند تا گیره کوچیک به شیلدهای اطرافش متصل شده.

نوک اسپاجر رو بنداز زیر این گیره‌ها و یه کم به بیرون خمشون کن تا شیلد فلزی آزاد بشه و بتونی برش داری.

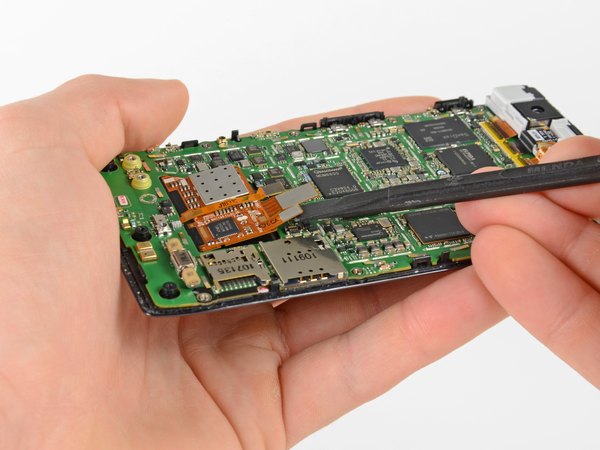

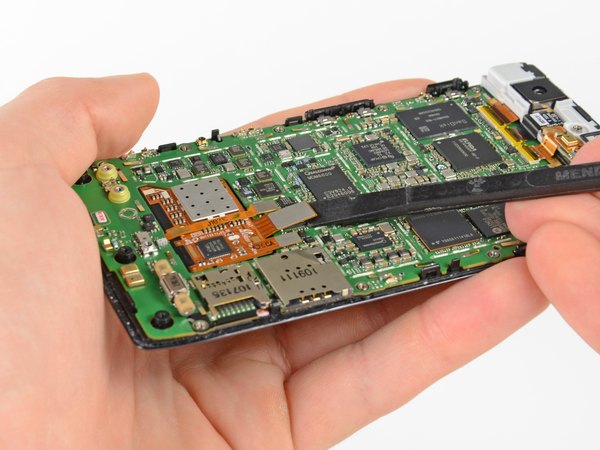

با سمت تخت اسپاجر برو سراغ سه تا کانکتور کابل صفحه نمایش و با یه تقه کوچیک به سمت بالا، اون‌ها رو از سوکتشون روی مادربرد جدا کن.

چند تا گیره پلاستیکی مشکی کوچیک روی مجموعه صفحه نمایش هست که وظیفه‌شون نگه داشتن مادربرده.

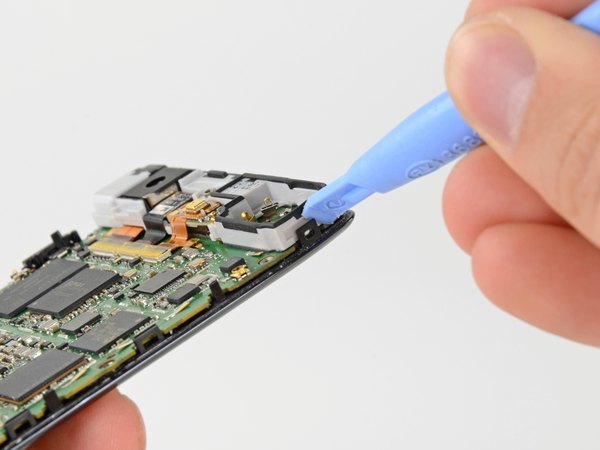

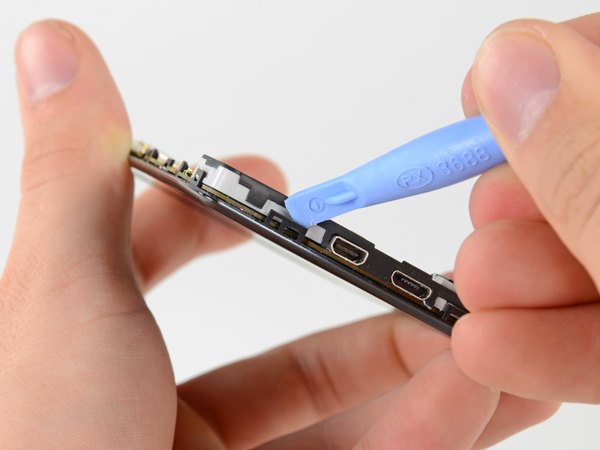

با ابزار پلاستیکی بازکننده، این گیره‌های نگهدارنده رو یکی‌یکی آزاد کن.

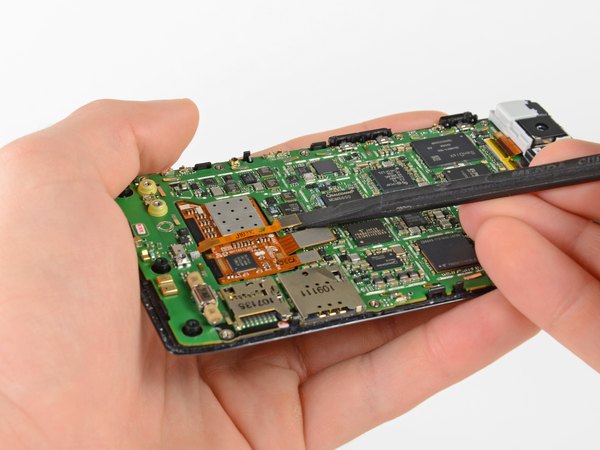

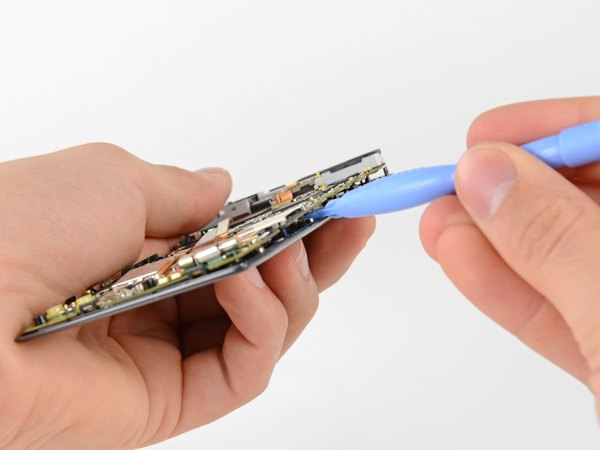

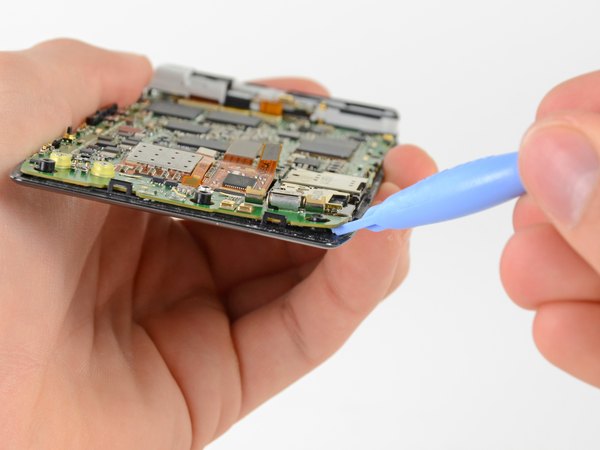

دوباره سشوار رو بردار و نوار چسبی که دور تا دور مادربرد کشیده شده رو با حرارت ملایم نرم کن. حالا با ابزار پلاستیکی، لبه‌های مادربرد رو به آرومی اهرم کن تا از روی مجموعه صفحه نمایش فاصله بگیره. مجموعه مادربرد رو با احتیاط کامل از روی دستگاه بردار.

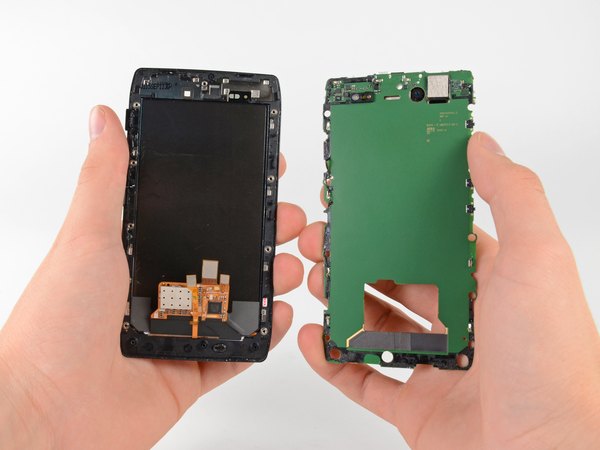

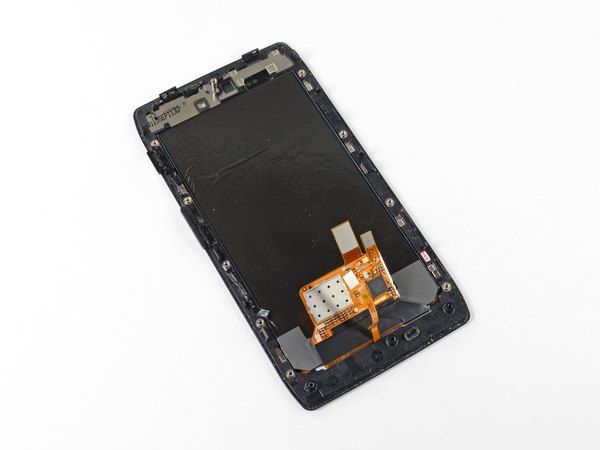

وقتی مادربرد رو کامل جدا کردی، مجموعه قدیمی صفحه نمایش آماده تعویضه و دیگه قطعه‌ای روش نمونده.

حالا که صفحه نمایش شکسته و قدیمی رو کلا باز کردی، کافیه پنل جدید رو بیاری و تمام قطعاتی که جدا کردیم رو از آخر به اول روش سوار کنی. یادت نره موقع نصب باتری و قاب پشتی، چسب‌های قدیمی رو تمیز کنی تا همه‌چیز دقیق سر جاش بشینه. امیدوارم این آموزش بهت کمک کرده باشه تا راحت و بی‌دردسر گوشیت رو تعمیر کنی.
