تعویض صفحه نمایش Game Boy Advance

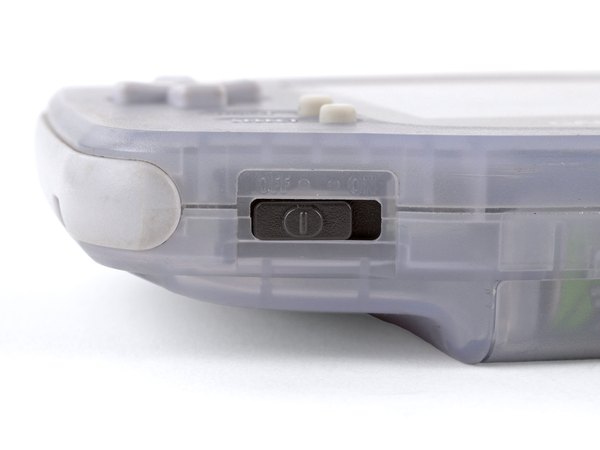

قبل از اینکه پیچ‌گوشتی رو دستت بگیری، دکمه پاور رو روی حالت خاموش (OFF) بذار و اگه کابلی بهش وصله جدا کن. اگه کارتریج بازی داخل دستگاه مونده، اون رو هم حتما بیرون بیار.

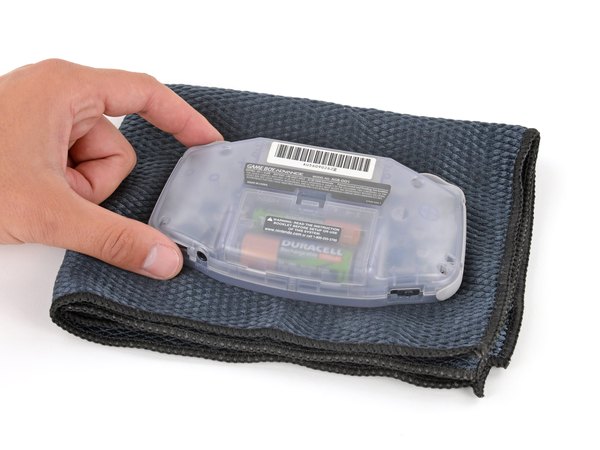

چون تو بیشتر مراحل این تعمیر قراره دستگاه از سمت صفحه نمایش روی میز باشه، حتما یه پارچه نرم و تمیز زیرش پهن کن تا شیشه دستگاه خط‌وخش نیفته.

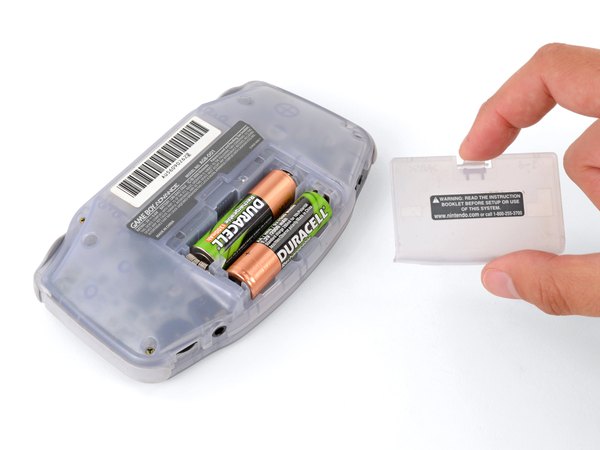

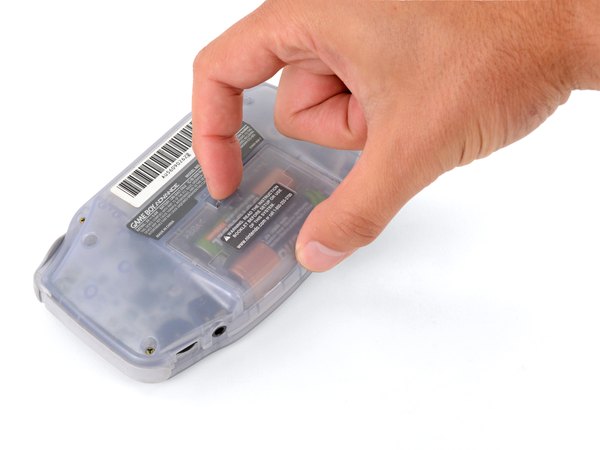

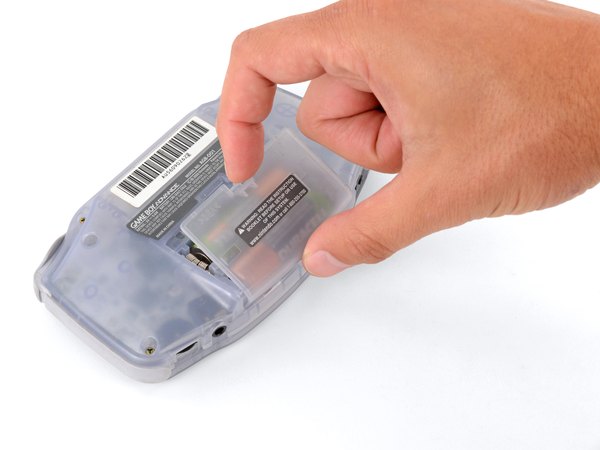

با انگشتت گیره درپوش باتری رو آزاد کن و درپوش رو به سمت بیرون بکش تا کامل از قاب جدا بشه.

موقع بستن دستگاه، اول زبانه‌های پایین درپوش رو داخل شیارهاش قرار بده و بعد درپوش رو فشار بده تا قفل بشه.

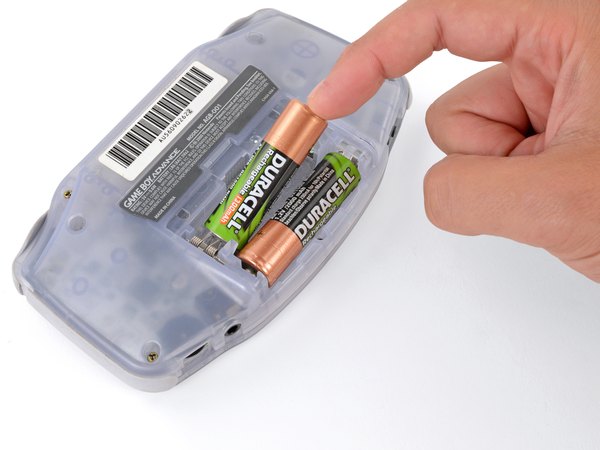

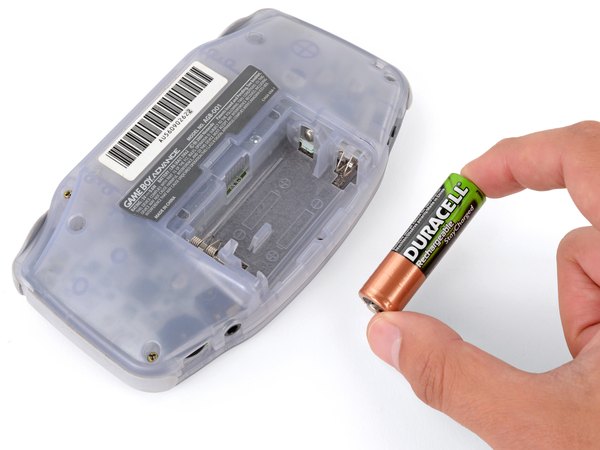

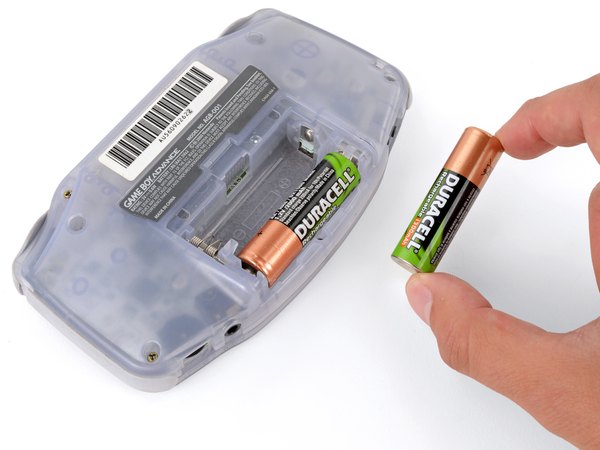

دو تا باتری قلمی (AA) رو از محفظه دربیار.

اگه دیدی پایانه‌های فلزی باتری سولفاته شدن، الان بهترین فرصته که با یه کم الکل و گوش‌پاک‌کن تمیزشون کنی.

برای جا زدن باتری‌ها تو مرحله آخر، به شکل‌های مثبت و منفی حک‌شده ته محفظه دقت کن تا اشتباه نذاری.

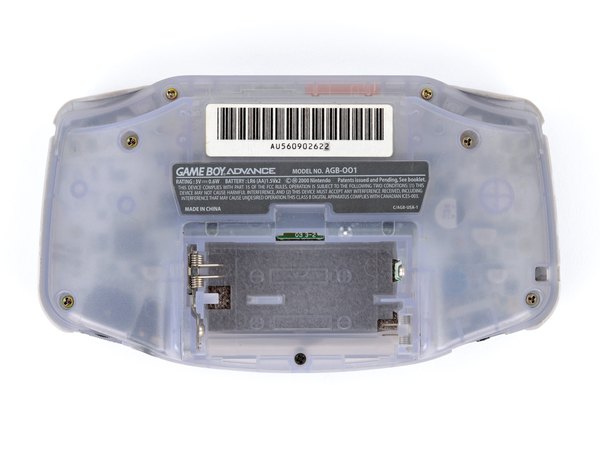

حالا باید هفت تا پیچی که قاب پشتی رو نگه داشتن باز کنی:

← شش تا پیچ 9.4 میلی‌متری سه‌سو (Y0)

← یه دونه پیچ 8.5 میلی‌متری چهارسو (JIS 1)

سعی نکن با پیچ‌گوشتی‌های نامناسب این پیچ‌ها رو باز کنی چون خیلی راحت هرز می‌شن. پیچ‌گوشتی رو محکم رو به پایین فشار بده و آروم بچرخون.

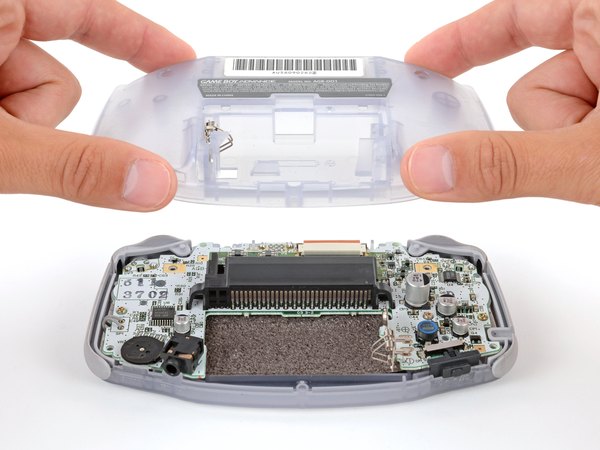

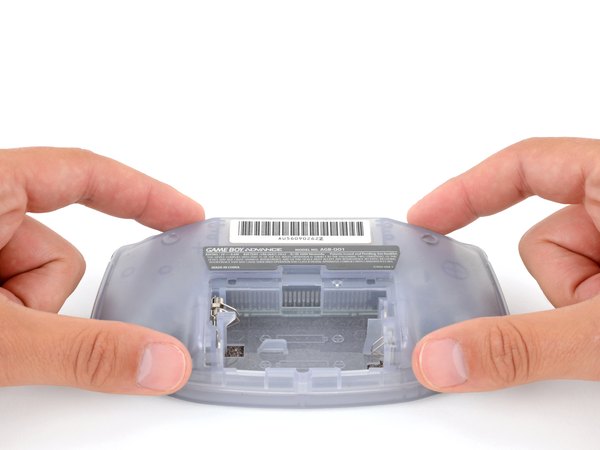

قاب پشتی رو مستقیم به سمت بالا بکش و برش دار.

موقع بستن قاب، لبه‌ها رو با دستت محکم فشار بده و چک کن که دکمه‌های بالایی و بامپرها درست جا خورده باشن و درزی بین قاب نمونه. یه دور هم دکمه‌ها رو فشار بده تا خیالت راحت بشه گیر نمی‌کنن.

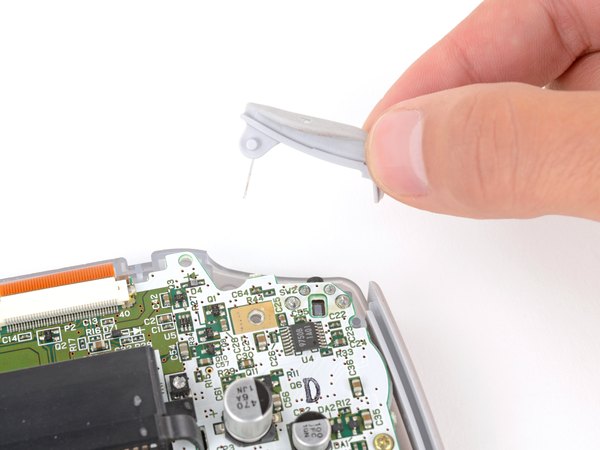

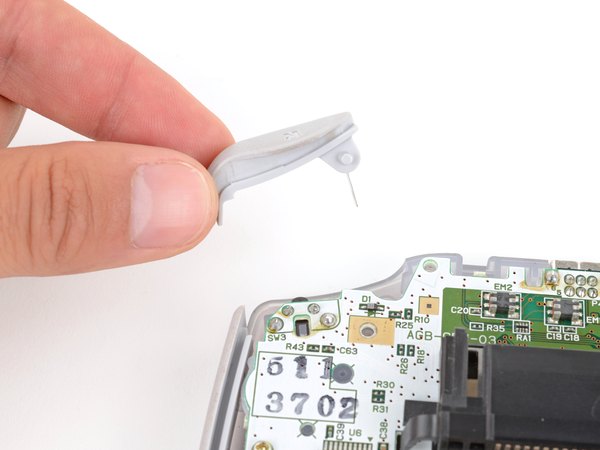

دکمه‌های شانه‌ای (همون دکمه‌های L و R بالای کنسول) رو مستقیم به سمت بالا بکش تا دربیان.

چند تا نکته برای زمان بستن این دکمه‌ها:

چون دستگاه الان برعکسه، دکمه L باید سمت راستت قرار بگیره و دکمه R بیاد سمت چپ.

دکمه‌ها رو سر جاشون بلغزون؛ طوری که پین روی دکمه دقیقا بره تو سوراخ مخصوصش و روکش دکمه هم روی سوئیچ اصلیش بشینه.

دکمه‌های شانه‌ای باید دقیقا روی لبه داخلی بامپرهای کناری قرار بگیرن.

خیلی آروم دکمه‌ها رو تست کن تا مطمئن بشی نرم کار می‌کنن. اگه حس کردی گیر دارن، بازوهای فلزیشون رو چک کن که زیر مادربرد بد جا نرفته باشن.

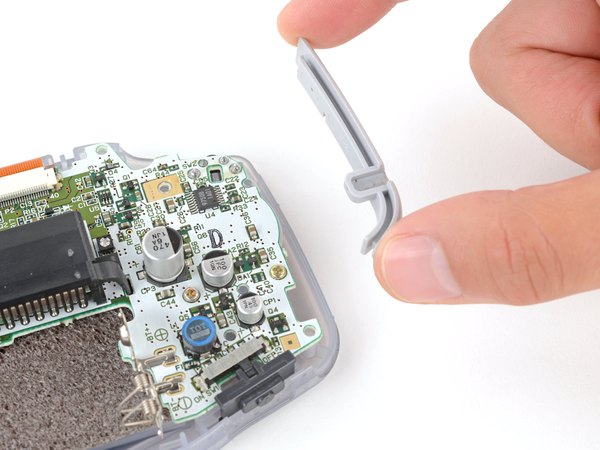

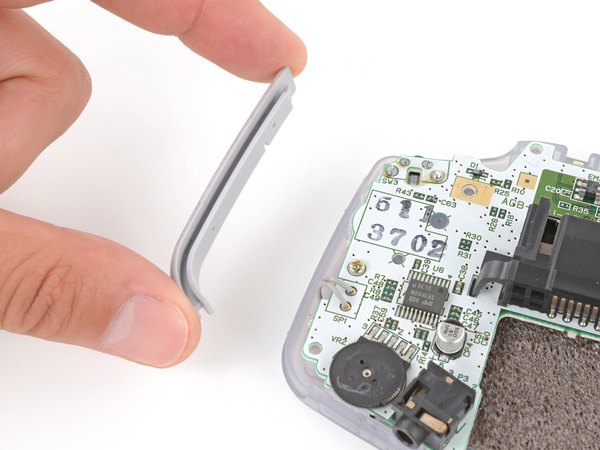

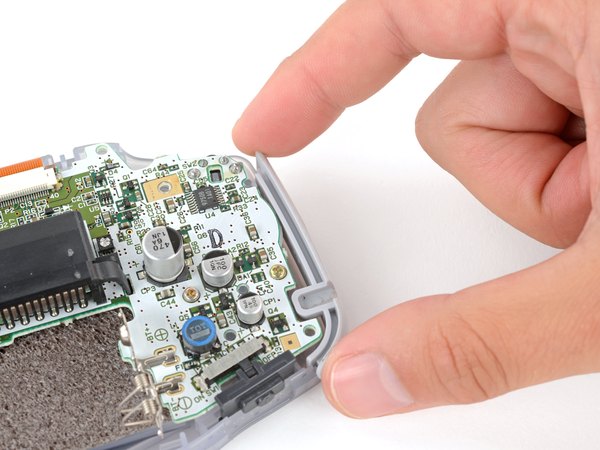

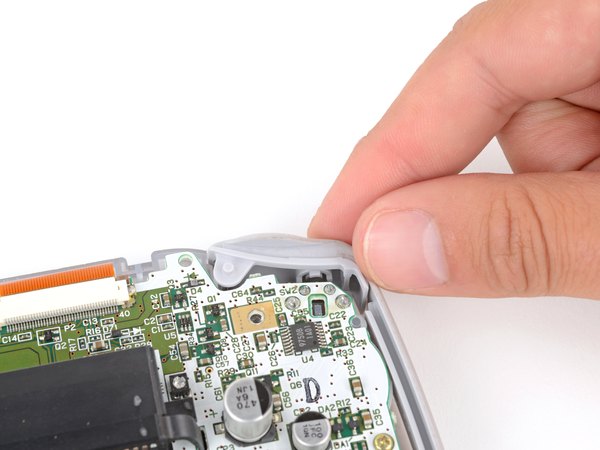

بامپرهای پلاستیکی کناری رو بلند کن و کنار بذار.

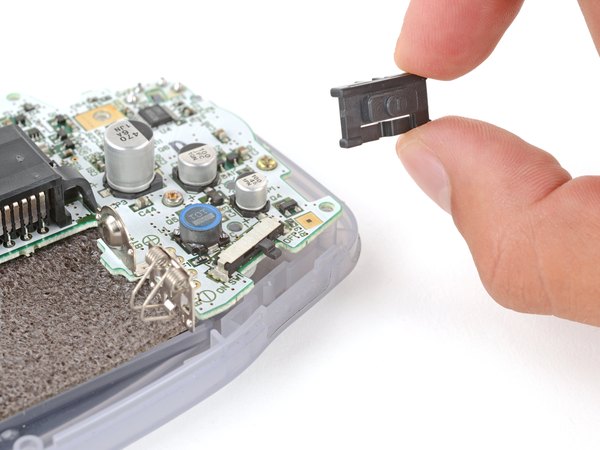

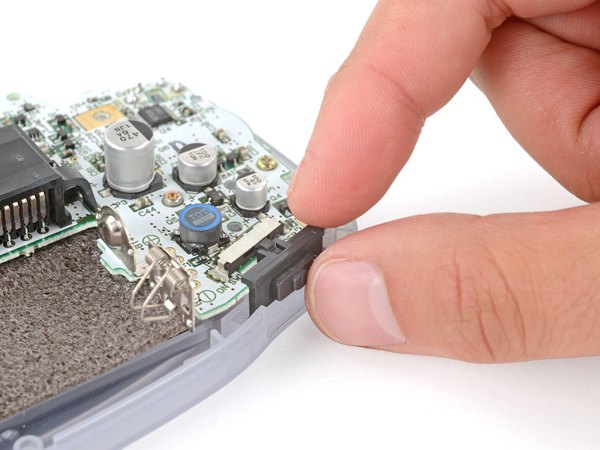

درپوش پلاستیکی کشویی دکمه پاور رو هم بردار.

موقع جمع کردن دستگاه، حواست باشه این درپوش دقیقا روی اهرم سوئیچ پاور روی مادربرد چفت بشه.

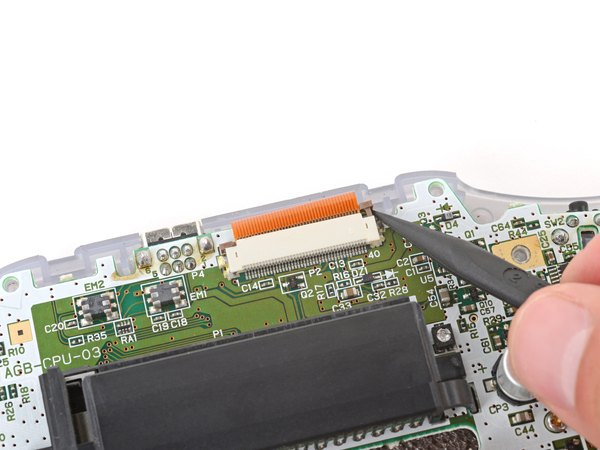

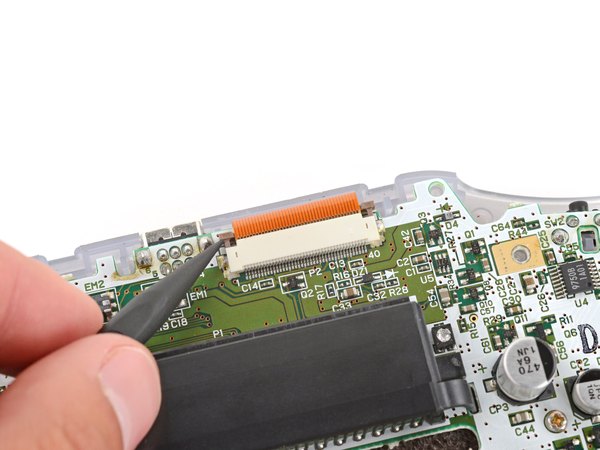

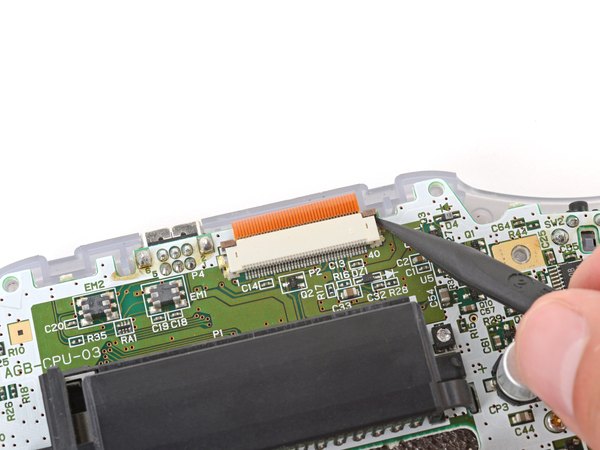

با نوک اسپاجر، هر دو طرف گیره قفل‌کننده کانکتور فلت صفحه نمایش رو به سمت بالا هول بده تا باز بشه.

وقتی گیره باز می‌شه یه صدای تق ظریف می‌ده یا حسش می‌کنی. خیلی فشار نیار، چون ممکنه گیره کلا از کانکتور دربیاد و دردسر بشه.

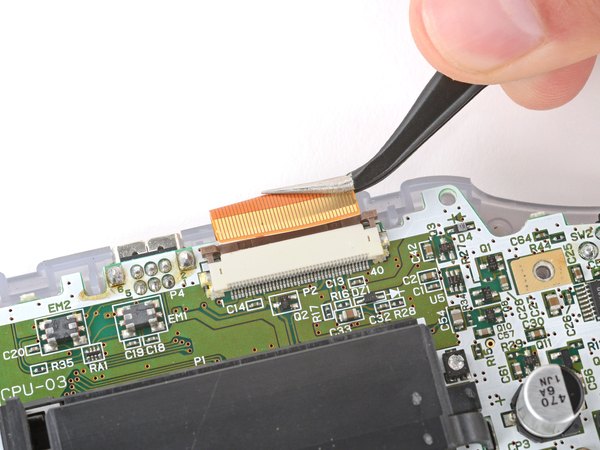

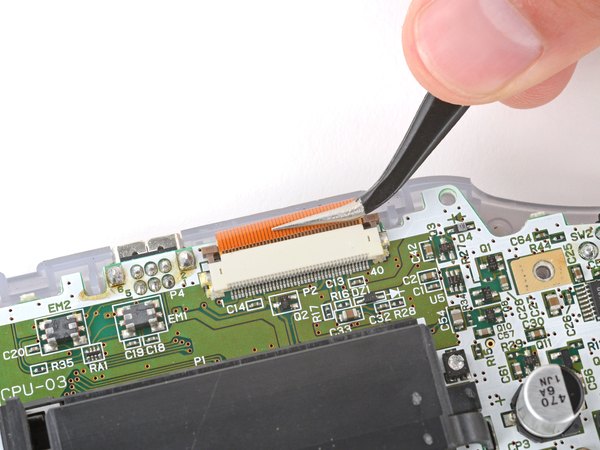

با یه پنس، فلت تصویر رو خیلی آروم و مستقیم از داخل سوکتش بیرون بکش.

این کابل باید بدون هیچ فشاری بیرون بیاد. اگه دیدی گیر کرده، یعنی گیره کانکتور کامل باز نشده؛ پس دوباره چکش کن.

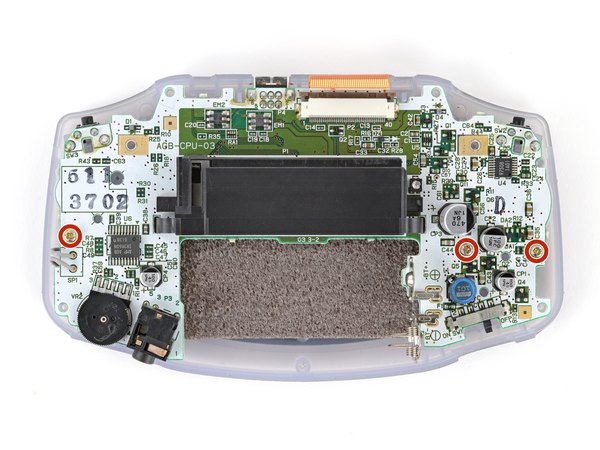

← با استفاده از پیچ‌گوشتی چهارسو (JIS 1)، سه تا پیچ 7 میلی‌متری که مادربرد رو روی قاب نگه داشتن باز کن.

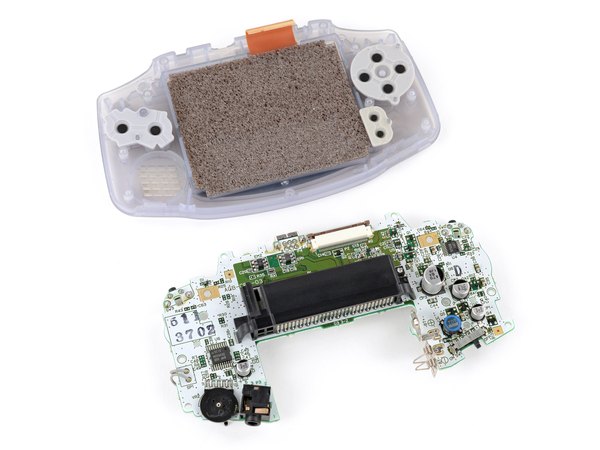

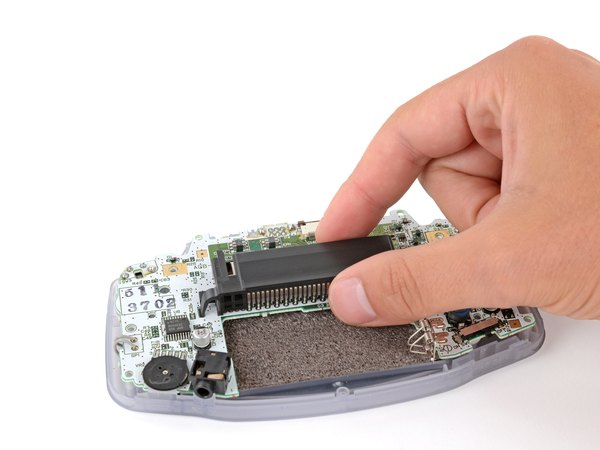

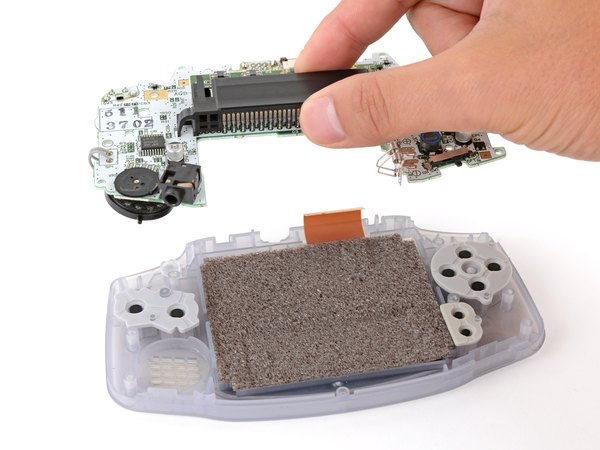

با انگشتات لبه‌های کارتریج‌خوان رو بگیر و مادربرد رو مستقیم به سمت بالا بکش تا از قاب جدا بشه.

وقتی می‌خوای مادربرد رو دوباره ببندی، دقت کن که اسپیکر دقیقا داخل بریدگی دایره‌ای خودش بشینه و زبانه کوچیک پایینش هم چفت بشه.

برداشتن پدهای سیلیکونی و دکمه‌ها الزامی نیست، اما اگه درشون بیاری خیالت راحته که موقع برداشتن صفحه نمایش گم نمی‌شن. اگه نمی‌خوای دکمه‌ها رو دربیاری، می‌تونی بری دو مرحله جلوتر.

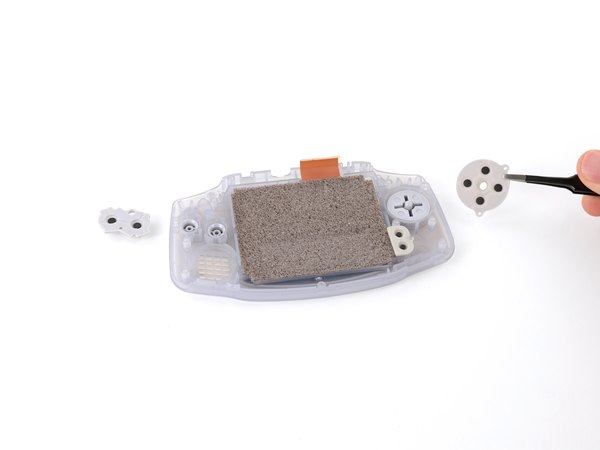

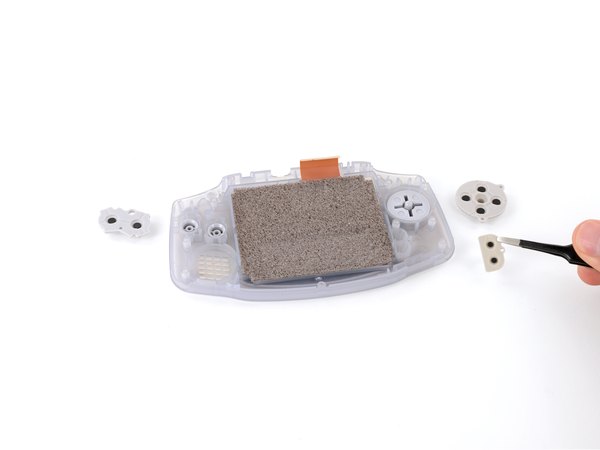

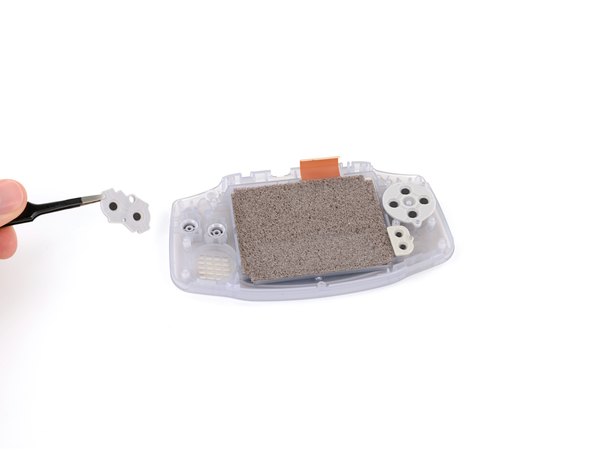

با پنس یا انگشتت، سه تا پد سیلیکونی که روی دکمه‌های A و B، کلید جهت‌دار (D-pad) و دکمه‌های Start/Select قرار دارن رو بردار.

اگه دیدی یکی از پدها روی قاب نیست، احتمالا به خود مادربرد چسبیده.

برای بستن دستگاه، این پدها رو با انگشت محکم سر جاشون فشار بده؛ سوراخ‌های روی پد دقیقا روی پین‌های راهنمای قاب می‌شینن.

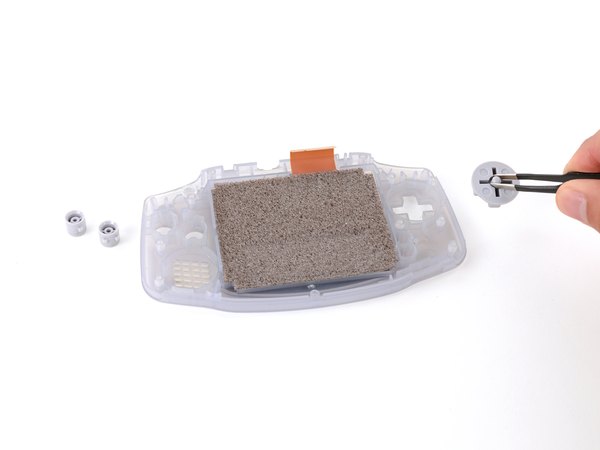

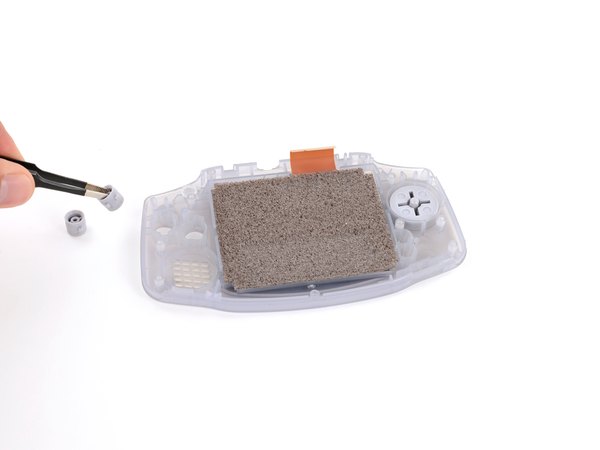

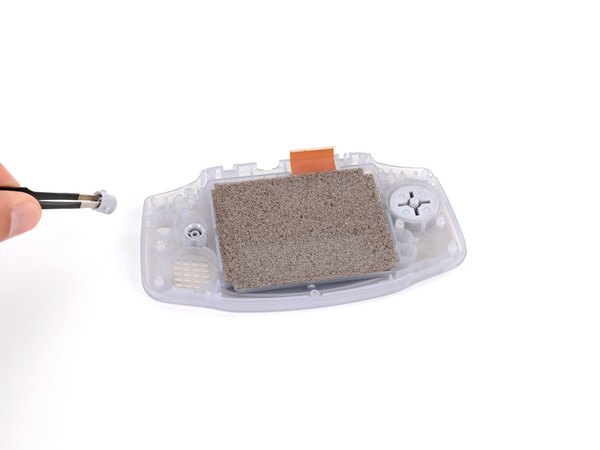

دکمه‌های پلاستیکی A و B و همچنین کلید جهت‌دار رو با دست یا پنس از جای خودشون خارج کن.

دکمه‌های Start و Select با همون پد سیلیکونی یکپارچه‌ن، پس اینجا قطعه پلاستیکی جداگانه‌ای نداریم.

موقع جا زدن این دکمه‌ها یادت باشه که دکمه‌های اکشن یه سری خار دارن و فقط تو یه زاویه خاص داخل شیار خودشون جا می‌رن.

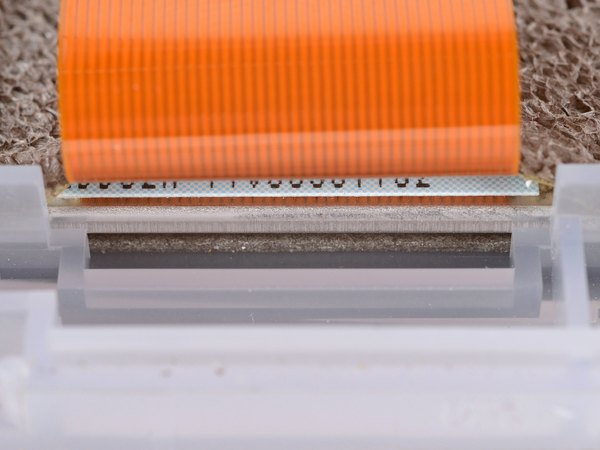

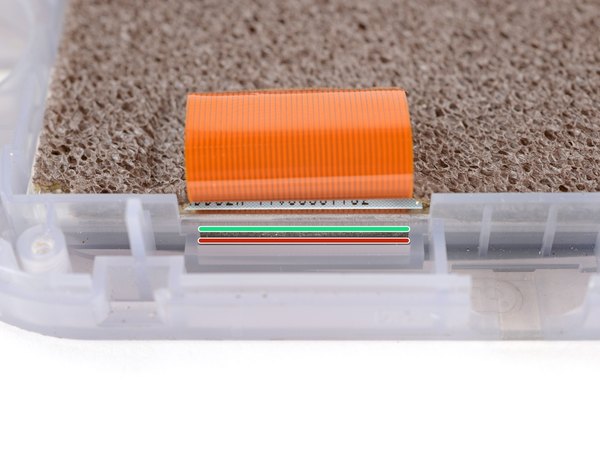

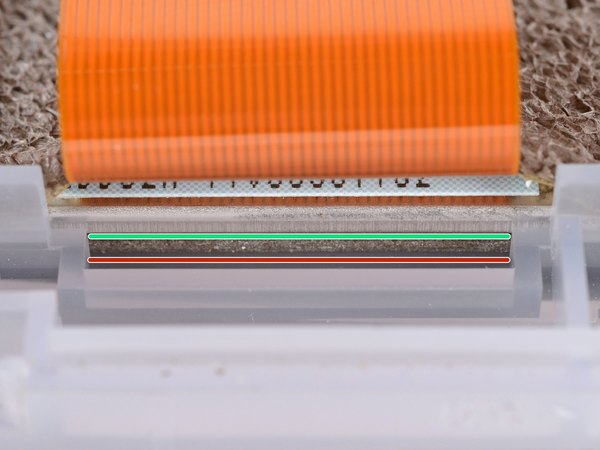

قبل از اینکه بخوای صفحه نمایش رو جدا کنی، باید بدونی ابزار رو دقیقا کجا وارد کنی:

← بین صفحه نمایش و واشر چسبی دورش یه شیار هست. اسپاجر رو باید دقیقا همینجا (زیر صفحه نمایش) وارد کنی تا واشر چسبناک سالم بمونه.

← بین واشر چسبی و قاب هم یه شیار هست. هیچ‌وقت ابزارت رو اینجا نبر، چون ممکنه به واشر آسیب بزنی.

موقع برداشتن صفحه نمایش خیلی مراقب باش که واشر چسبناکی که اون رو به قاب متصل کرده، کش نیاد یا پاره نشه.

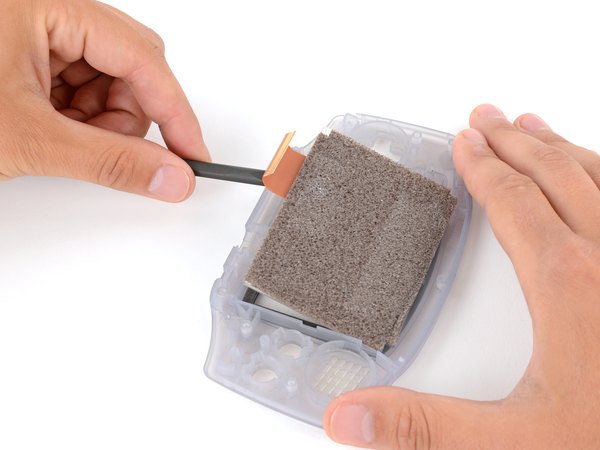

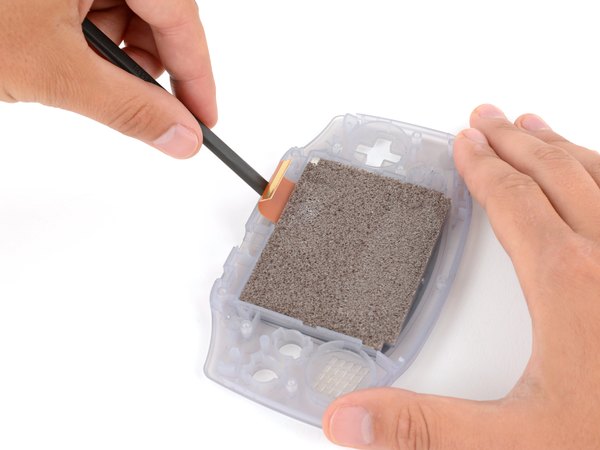

سر تخت اسپاجر رو زیر صفحه نمایش ببر و آروم به سمت بالا اهرم کن. با یه فشار ملایم و پیوسته اجازه بده چسب‌های زیرش کم‌کم جدا بشن.

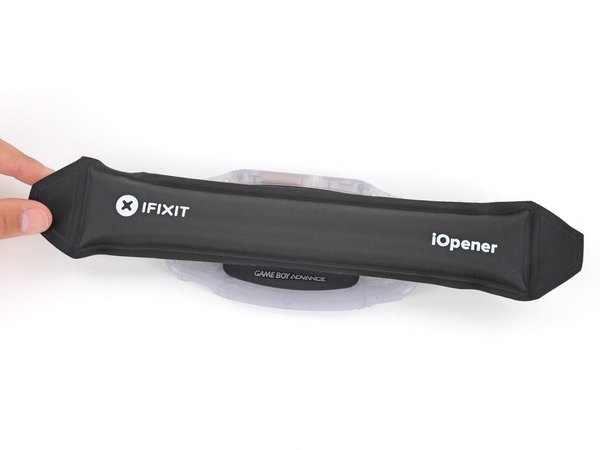

اگه دیدی صفحه نمایش سفت چسبیده، دستگاه رو برگردون و روی صفحه رو حدود دو دقیقه با یه پد حرارتی گرم کن تا چسب‌ها نرم بشن. می‌تونی از سشوار با باد ملایم هم استفاده کنی، فقط حواست باشه حرارت زیاد پلاستیک قاب رو آب نکنه.

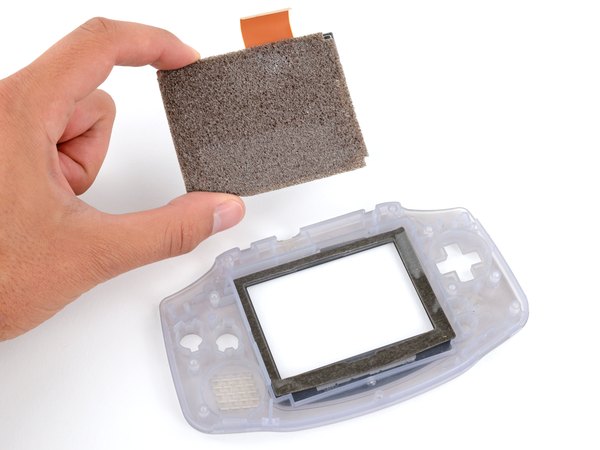

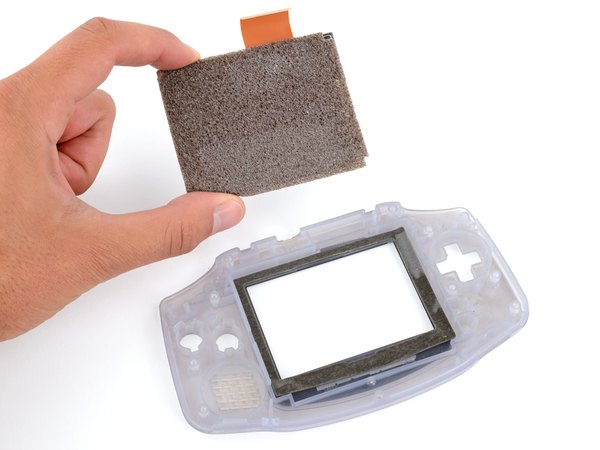

صفحه نمایش رو کامل از روی قاب بردار.

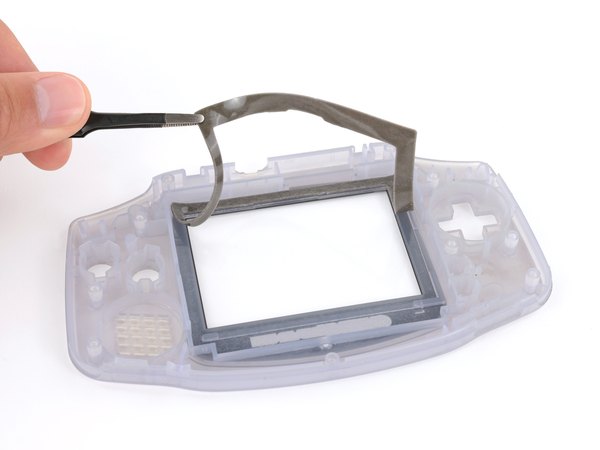

اگه واشر چسبی به خود صفحه چسبیده بود، با احتیاط جداش کن و دوباره بچسبونش روی قاب.

برای بستن دستگاه حواست به این نکات باشه:

اگه داری صفحه رو به یه مدل پیشرفته‌تر مثل IPS ارتقا می‌دی، احتمالا باید روی مادربرد یه خرده لحیم‌کاری یا تغییرات انجام بدی. حتما راهنمای نصب قطعه جدیدت رو بخون و طبق اون پیش برو.

صفحه جدیدت رو با قدیمی مقایسه کن؛ شاید لازم باشه برچسب‌های محافظ یا چسب‌های اضافیش رو قبل از نصب جدا کنی. اگه واشر چسبی قدیمی خراب شد، کامل از روی قاب پاکش کن. با یه کم الکل با درصد بالا و یه پارچه بدون پرز جاش رو تمیز کن و بعد یه واشر جدید بذار یا از چسب دوطرفه ظریف استفاده کن.
