تعویض مادربورد کنسول گیم بوی کالر

اولین قدم برای باز کردن دستگاه، پیدا کردن محفظه باتری پشت قاب کنسول Game Boy Color هست. کارمون رو از همین قسمت شروع می‌کنیم.

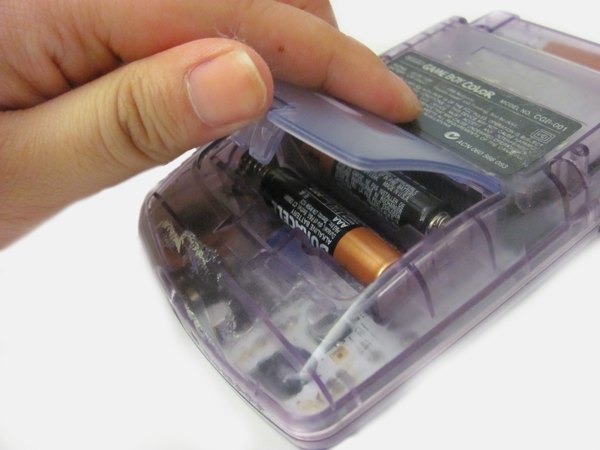

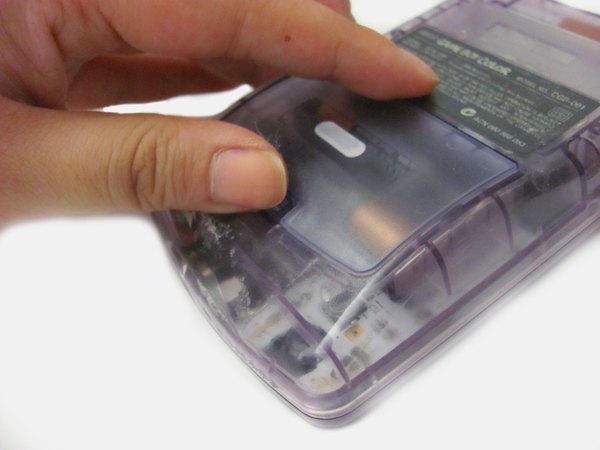

خاری که روی درپوش باتری قرار داره رو به سمت پایین فشار بده. همزمان درپوش رو یه مقدار به سمت بیرون و پایین بکش تا کامل از بدنه جدا بشه و بتونی به داخل محفظه دسترسی پیدا کنی.

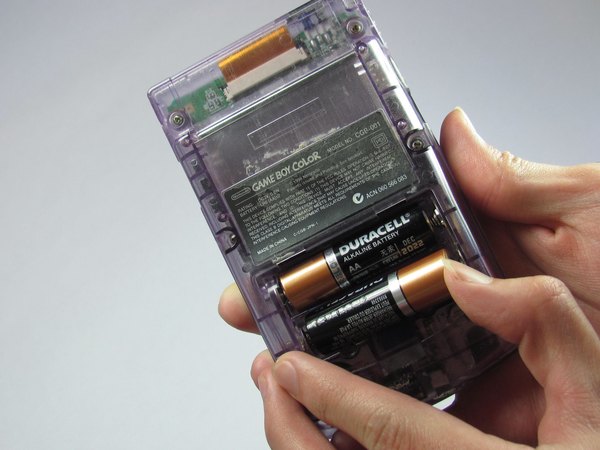

حالا باتری‌ها رو از داخل محفظه بیرون بیار. این کار خیلی مهمه چون موقع باز کردن پیچ‌ها و کار روی برد، دستگاه نباید هیچ جریان برقی داشته باشه تا اتصالی پیش نیاد و آسیبی به قطعات نرسه.

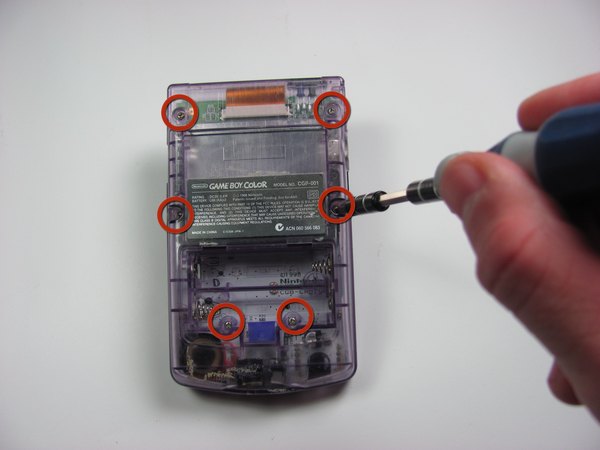

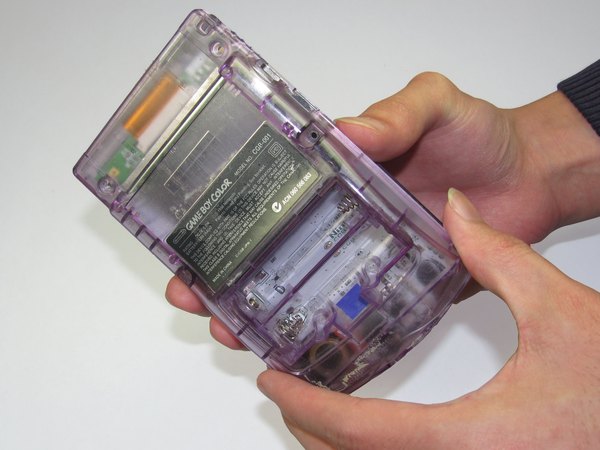

← با استفاده از یه پیچ‌گوشتی سه‌سو، باید 6 تا پیچی که قاب پشتی رو نگه داشتن باز کنی. حواست باشه که دو تا از این پیچ‌ها دقیقا داخل خود محفظه باتری قرار گرفتن؛ پس اول اونا رو باز کن و بعد سراغ چهار تا پیچ روی بدنه برو.

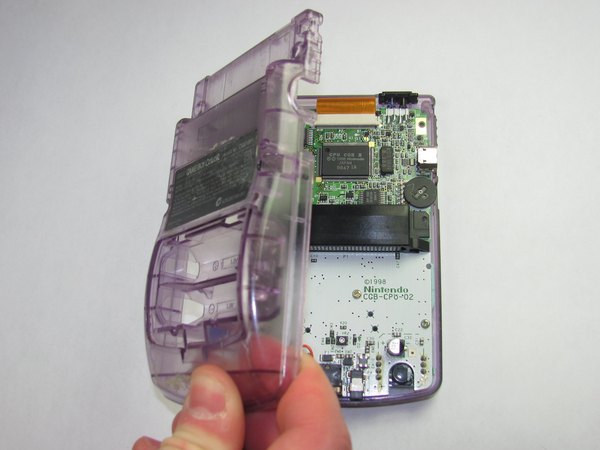

قاب پشتی دستگاه رو خیلی آروم به سمت بالا بکش تا از نیمه جلویی جدا بشه. اگه مقاومت کرد فشار بیش از حد نیار و چک کن که همه پیچ‌ها باز شده باشن. وقتی قاب رو برداری، کامل می‌تونی پشت مادربورد رو ببینی.

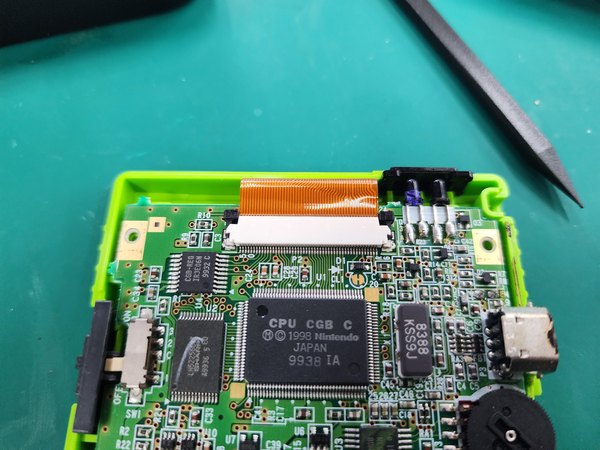

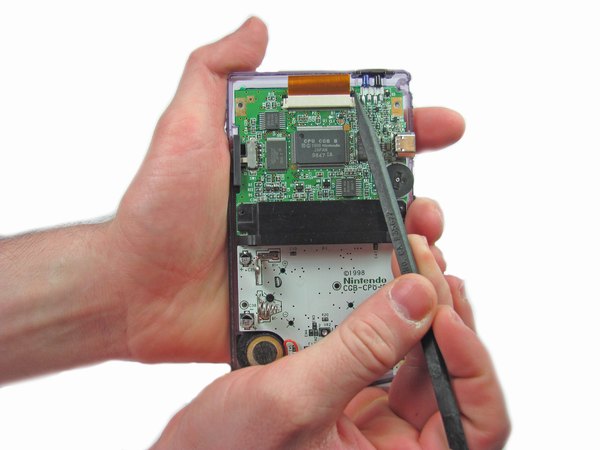

قبل از برداشتن برد، باید فلت صفحه‌نمایش رو آزاد کنیم. با نوک یه اسپاجر یا یه ابزار پلاستیکی ظریف، زبانه‌های قفل‌کننده دو طرف سوکت فلت رو به آرومی به سمت بالا هول بده تا قفل سوکت باز بشه. خیلی مراقب باش چون این قطعات پلاستیکی قدیمی و به شدت شکننده‌ان.

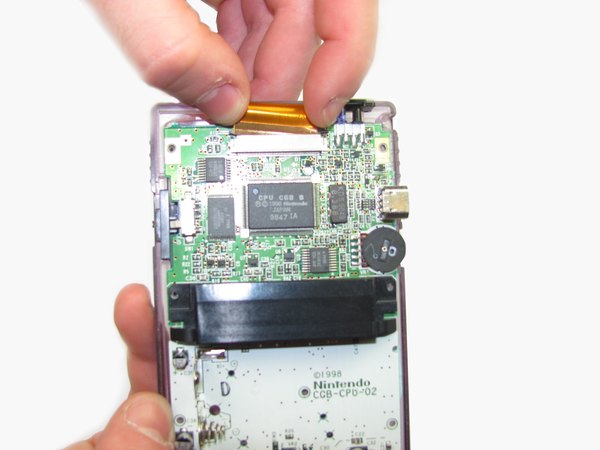

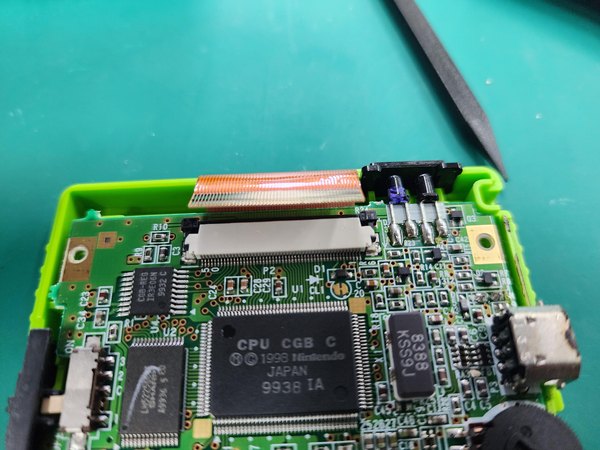

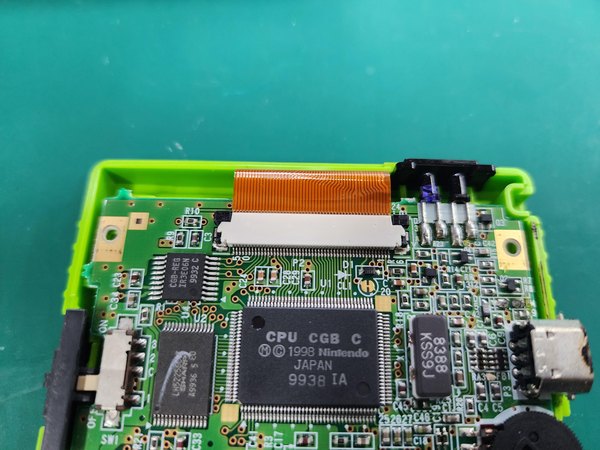

بعد از اینکه قفل دو طرف سوکت باز شد، فلت تصویر رو خیلی با احتیاط و بدون کشیدن ناگهانی، از داخل پورت بیرون بکش. این کابل خیلی حساسه و نباید تا بخوره یا روش خط بیفته.

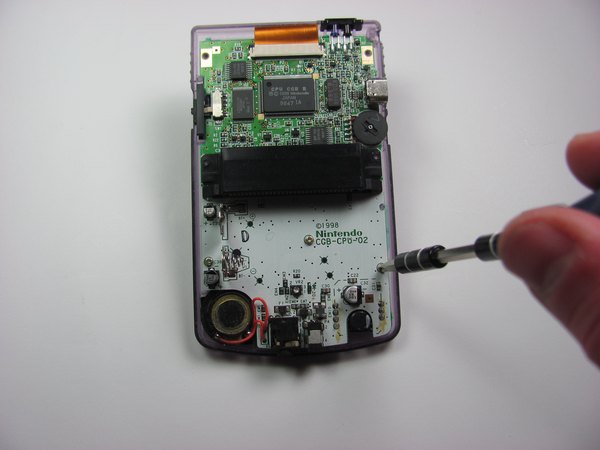

← حالا یه پیچ‌گوشتی چهارسو بردار و 3 تا پیچی که مادربورد رو به قاب جلویی محکم کردن، باز کن. جای این پیچ‌ها روی برد کاملا مشخصه و به راحتی باز می‌شن.

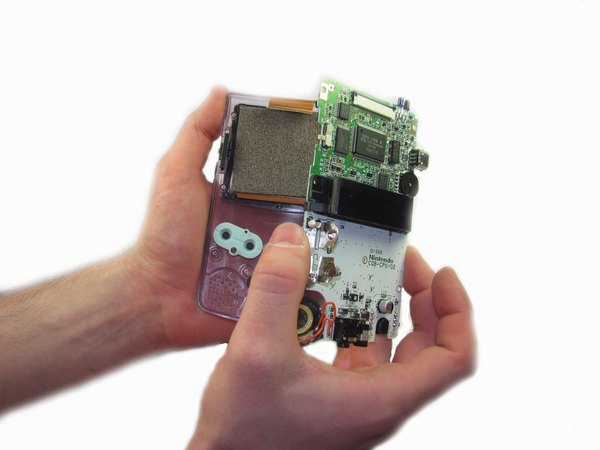

لبه‌های مادربورد رو بگیر و خیلی آروم اون رو از روی قاب جلویی بلند کن. مراقب پدهای لاستیکی دکمه‌ها و بلندگوی دستگاه باش که سر جاشون بمونن یا اگه دراومدن گم نشن.

کار بیرون آوردن برد اصلی به همین راحتی تموم شد و حالا می‌تونی برد جدید رو جایگزین کنی یا تعمیرات لازم رو روی همین برد انجام بدی. برای بستن کنسول هم کافیه همین مسیر رو از آخر به اول پیش بری و یادت نره فلت تصویر رو محکم سر جاش قفل کنی.

امیدوارم این راهنمای آیسی‌مدار برات مفید بوده باشه؛ خوشحال می‌شیم این صفحه رو برای بقیه دوستای گیمرت هم بفرستی تا اونا هم از تعمیر و زنده کردن گجت‌های قدیمی‌شون لذت ببرن! موفق باشی.
