آموزش تعویض مادربرد نینتندو 3DS

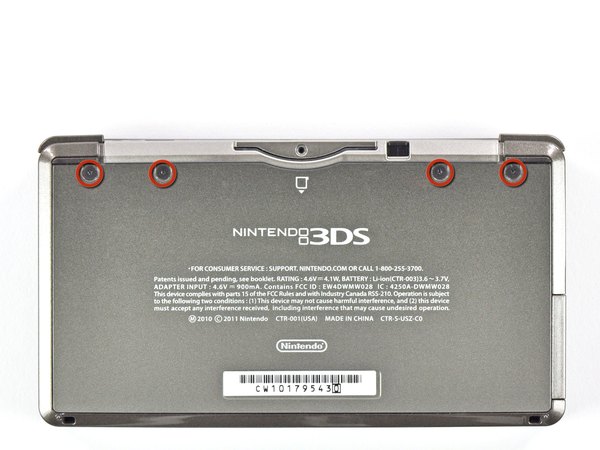

← اول از همه، با استفاده از یه پیچ‌گوشتی چهارسو (Phillips #00)، چهار تا پیچی که روی لبه بالایی قاب پشت قرار دارن رو شل کن.

یه نکته مهم در مورد این کنسول اینه که تمام پیچ‌هاش از نوع استاندارد ژاپنی (JIS) هستن. پیچ‌گوشتی‌های معمولی ممکنه به سر این پیچ‌ها آسیب بزنن و هرزشون کنن. پس موقع باز کردنشون، حتما ابزار مناسبی انتخاب کن و فشار خوبی به سمت پایین بیار که پیچ‌گوشتی لیز نخوره.

این پیچ‌ها یه واشر نگه‌دارنده دارن؛ یعنی از قاب پشتی جدا نمیشن و همونجا می‌مونن. پس اصلا نگران گم شدنشون نباش.

کنسول رو با یه دست بگیر و برگردونش تا صفحه‌نمایش‌ها به سمت پایین باشن.

با دست دیگه‌ت لبه بالایی قاب پشت رو محکم نگه‌دار تا قاب دوباره سر جاش برنگرده و بسته نشه.

حالا دوباره 3DS رو برگردون تا قاب پشتی رو به بالا قرار بگیره.

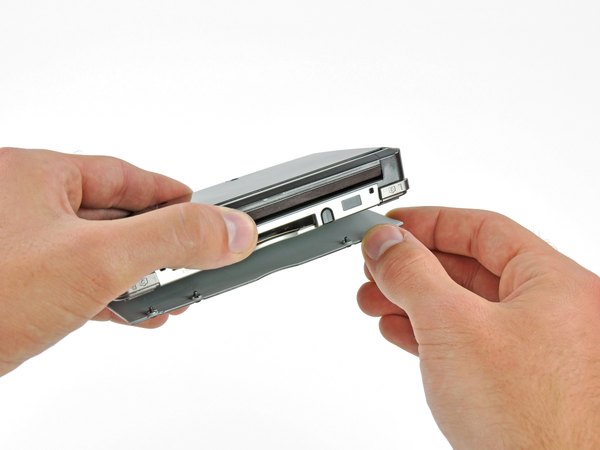

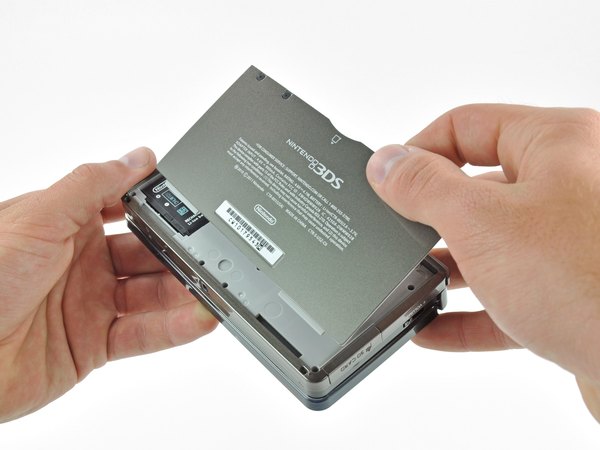

قاب پشت رو به آرومی به سمت بالا بکش و کامل از بقیه دستگاه جداش کن.

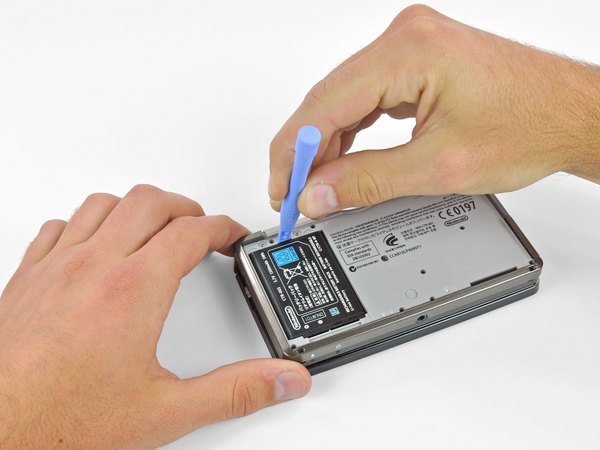

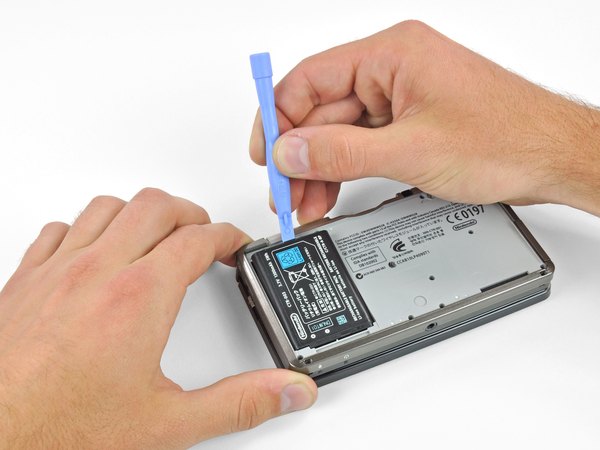

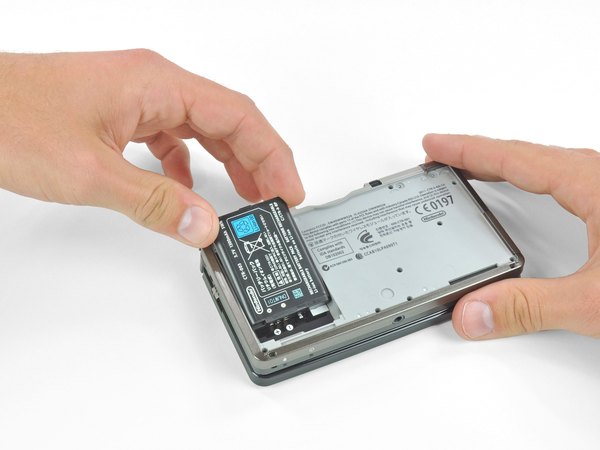

یه ابزار بازکننده پلاستیکی رو بنداز تو شکاف کوچیکی که دقیقا بالای محفظه باتری قرار داره. با یه اهرم کردن ساده و ملایم، باتری رو به سمت بالا هول بده تا از جاش بلند بشه. حالا لبه بالایی باتری رو با انگشتات بگیر و خیلی راحت از توی محفظه‌اش بکش بیرون.

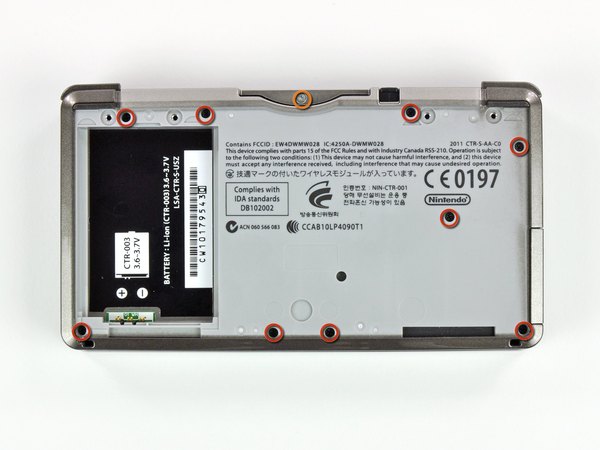

← حالا با همون پیچ‌گوشتی، 9 تا پیچ مشکی 6.3 میلی‌متری رو از روی قاب پایینی باز کن.

بازم یادت باشه که پیچ‌های JIS خیلی حساسن. اگه از پیچ‌گوشتی چهارسوی معمولی استفاده می‌کنی، باید فشار رو به پایین خیلی زیادی وارد کنی تا ابزار لیز نخوره؛ در غیر این صورت سر پیچ‌ها تغییر شکل میدن و هرز میشن که دردسر بزرگی برات درست می‌کنه.

بهتره از پیچ‌گوشتی‌های باکیفیتی استفاده کنی که نوک‌شون برای جلوگیری از آسیب به پیچ‌های JIS طراحی شده باشه تا کار رو ایمن‌تر پیش ببری.

← یه پیچ نقره‌ای 2.4 میلی‌متری هم درست بالای درگاه کارتریج بازی قرار داره؛ اونم باز کن.

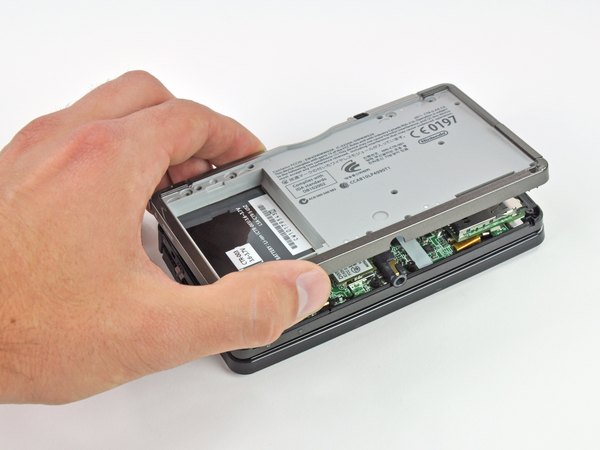

لبه پایینی قاب رو با دستت بگیر و یکم به سمت بالا هول بده تا از بدنه اصلی فاصله بگیره.

حواست باشه قاب رو یهو با زور بالا نکشی! هنوز دو تا فلت ظریف هستن که مادربرد رو به این قاب وصل کردن، پس فعلا قاب رو کامل جدا نکن.

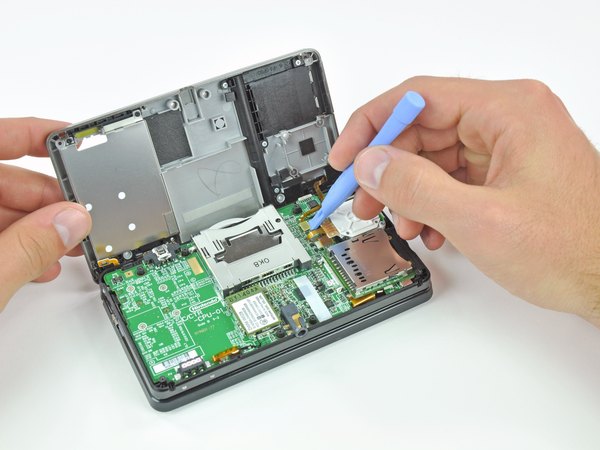

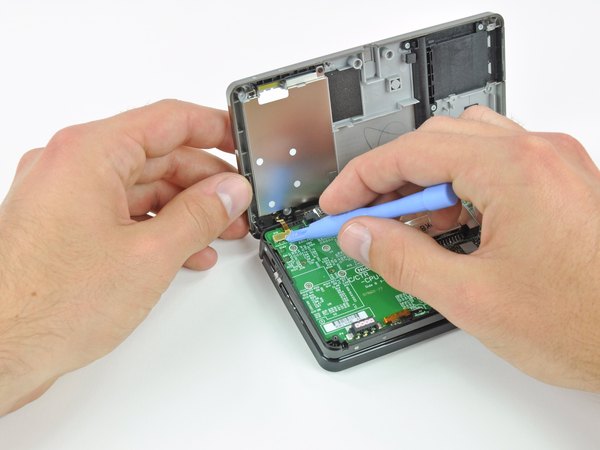

اول با یه ابزار بازکننده پلاستیکی، فلت‌های دکمه‌های شانه‌ای رو به آرومی از روی سوکت‌های مادربرد اهرم کن تا آزاد بشن. حالا که فلت‌ها جدا شدن، می‌تونی قاب پایینی رو کامل از روی دستگاه برداری و بذاری کنار.

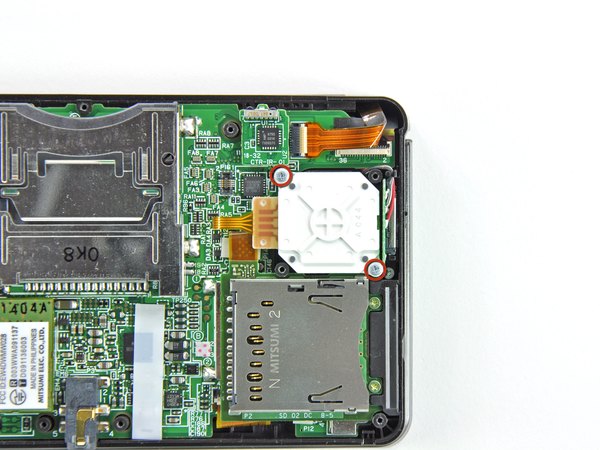

← دو تا پیچ 7.7 میلی‌متری که پشت ماژول جوی‌استیک (Circle Pad) رو به مادربرد محکم کردن پیدا کن و بازشون کن.

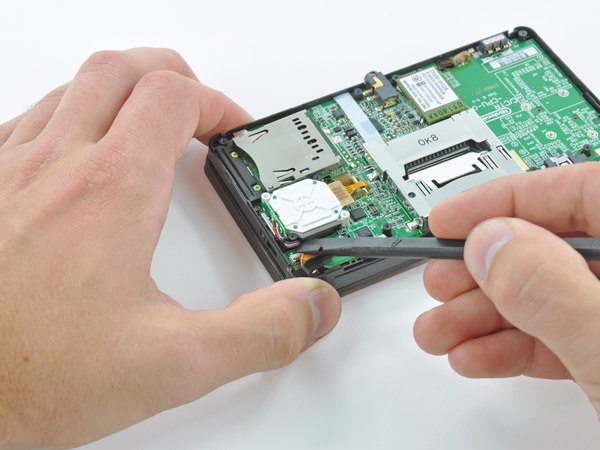

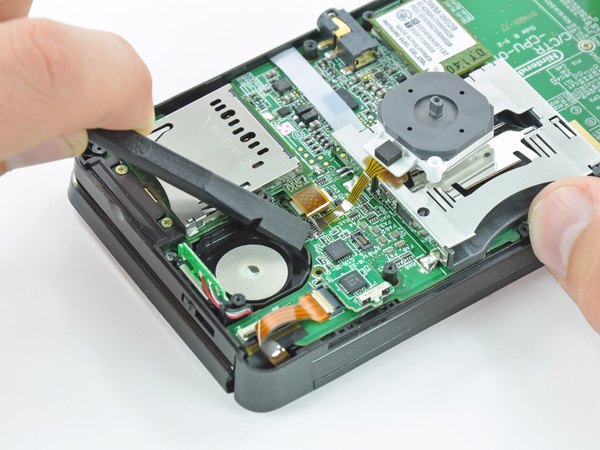

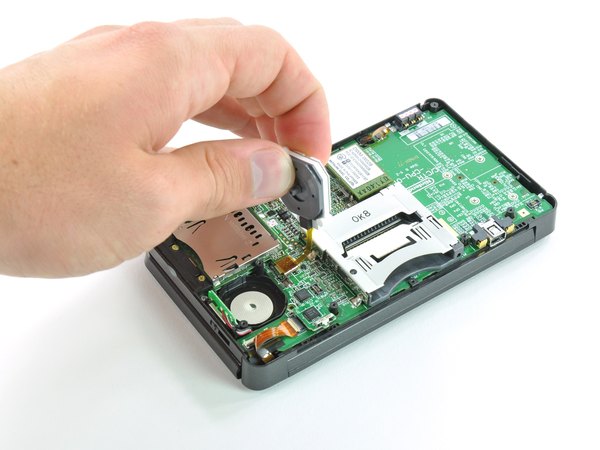

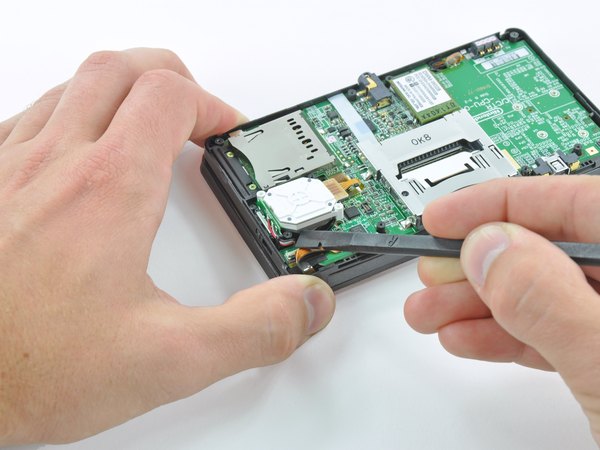

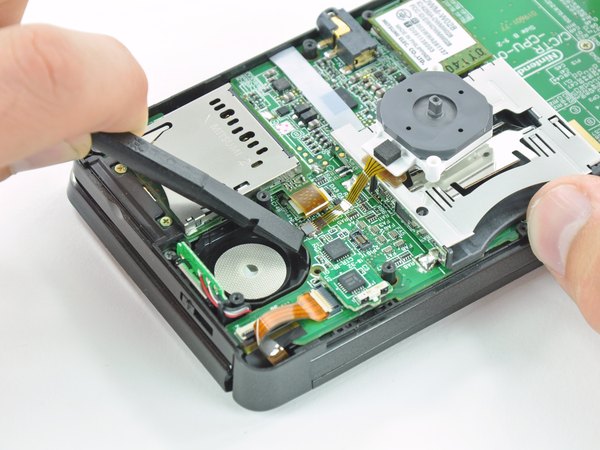

با قسمت تخت اسپاجر، پشت ماژول جوی‌استیک رو به آرومی اهرم کن تا از روی مادربرد بلند بشه. جوی‌استیک رو بردار و به پشت بخوابونش تا بتونی به راحتی به کانکتور فلت اون دسترسی داشته باشی.

با نوک اسپاجر یا حتی ناخنت، ضامن نگه‌دارنده سوکت ZIF فلت جوی‌استیک رو به سمت بالا باز کن.

خیلی دقت کن که فقط ضامن لولایی رو به بالا بکشی، نه کل سوکت رو! اگه سوکت بشکنه تعمیرش مکافاته.

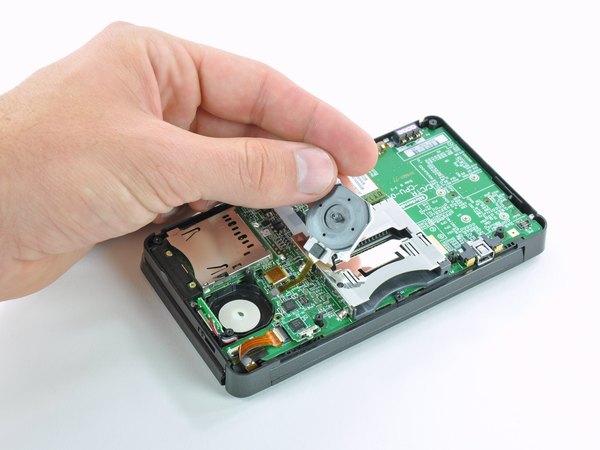

حالا خیلی نرم و راحت ماژول جوی‌استیک رو از مادربرد جدا کن.

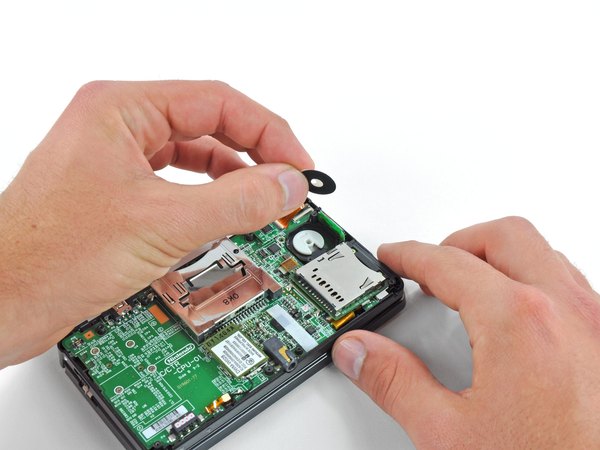

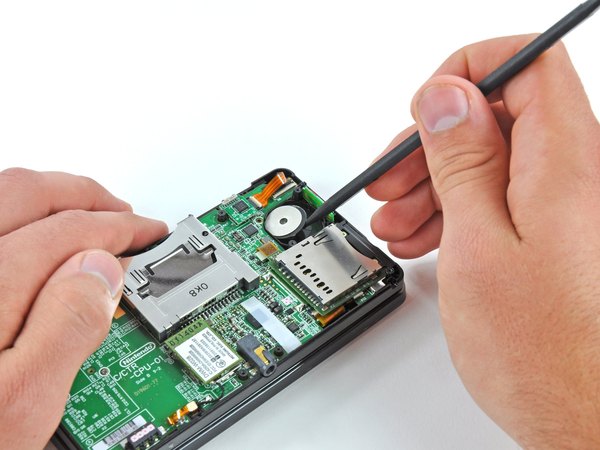

برای اینکه موقع تعمیر قطعات ریز رو گم نکنی، بهتره دو تا پد نازکی که زیر جوی‌استیک قرار دارن رو هم دربیاری.

با کمک اسپاجر یا یه پنس، این پدها رو بردار و تو یه جای امن بذار تا بعدا سر جاشون برگردونی.

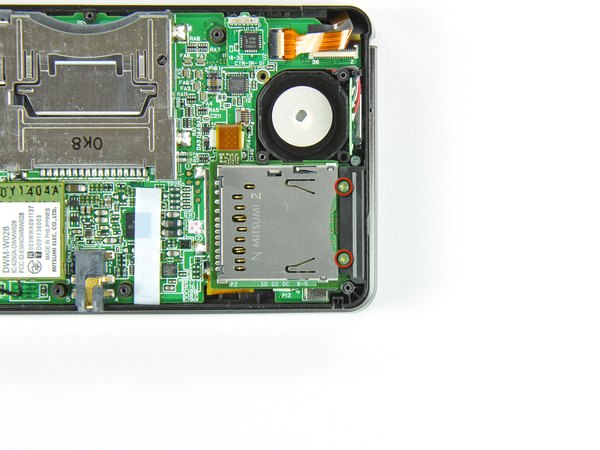

← دو تا پیچ 4.5 میلی‌متری که برد کارت‌خوان SD رو روی مادربرد نگه داشتن، با دقت باز کن.

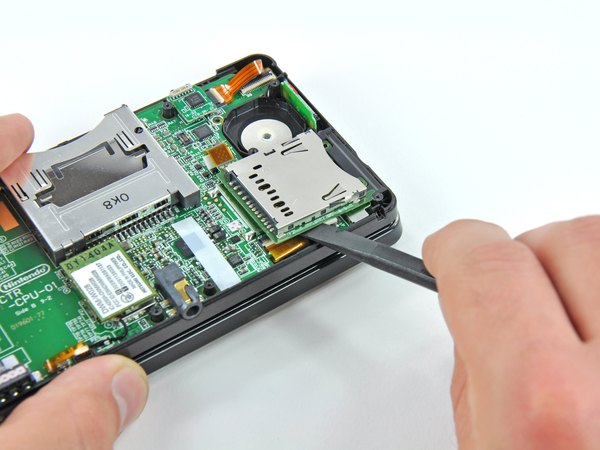

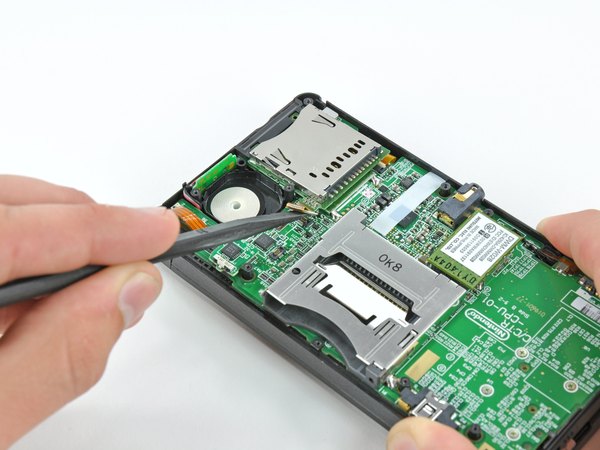

با استفاده از لبه تخت اسپاجر، کانکتور فلت برد SD رو به آرومی از روی سوکت مادربرد اهرم کن تا جدا بشه.

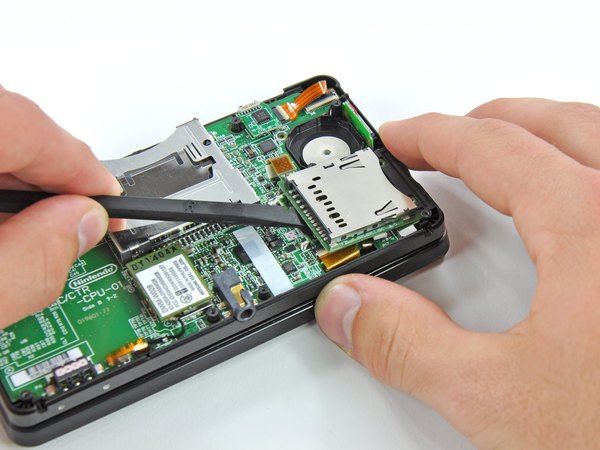

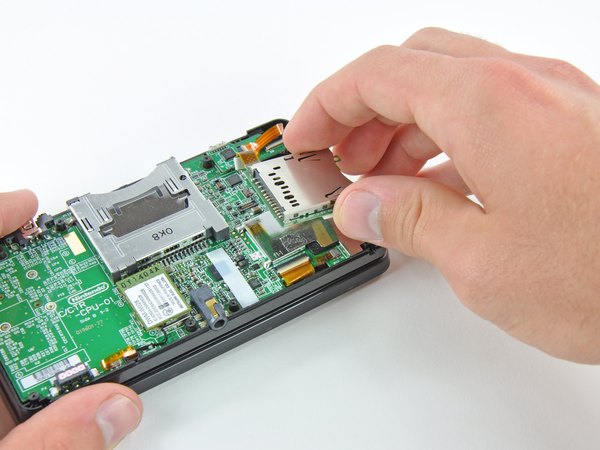

سر تخت اسپاجر رو بین برد SD و مادربرد قرار بده. خیلی آروم اهرم کن تا برد SD از شیلد فلزی زیرش جدا بشه. اگه عجله کنی ممکنه شیلد پاره بشه یا پایه‌های لحیم‌کاریش آسیب ببینه، پس با حوصله پیش برو. اسپاجر رو در امتداد لبه‌های برد SD حرکت بده تا چسبی که اون رو نگه داشته، کاملا باز بشه. وقتی برد کامل آزاد شد، مستقیم به سمت بالا بکش و برش دار.

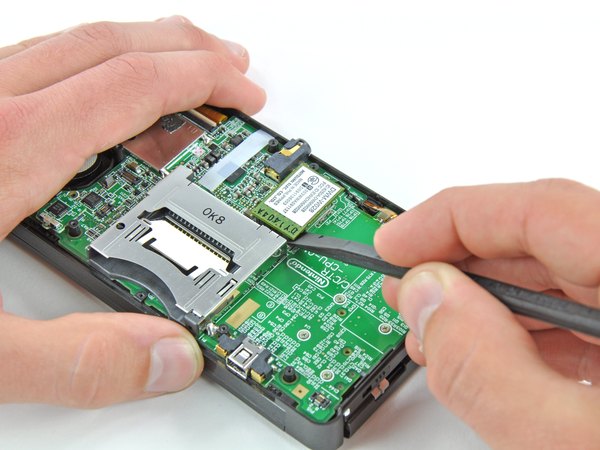

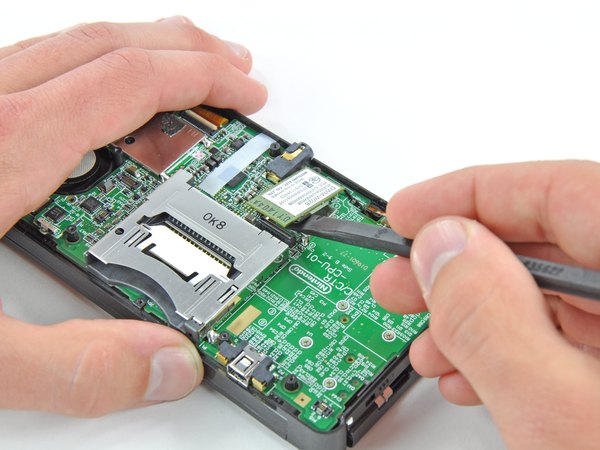

اسپاجر رو ببر زیر گوشه برد وای‌فای و اون رو به سمت بالا هول بده تا از روی مادربرد جدا بشه.

کابل آنتن هنوز به برد وای‌فای وصله، پس فعلا نمی‌تونی برد رو کامل از دستگاه بیرون بیاری.

برد وای‌فای رو یه مقدار بیار بالا و بچرخونش تا سطح زیرش به سمت بالا قرار بگیره.

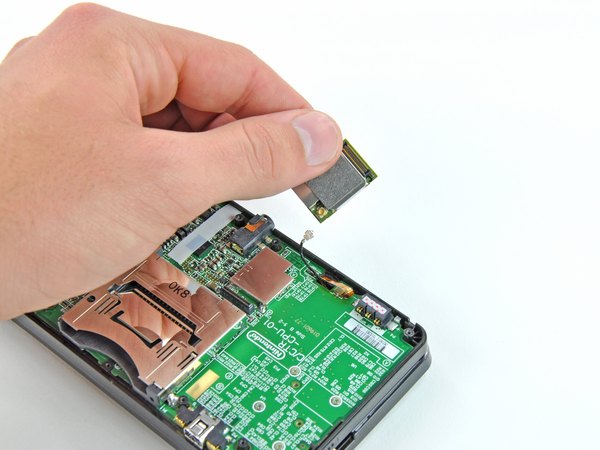

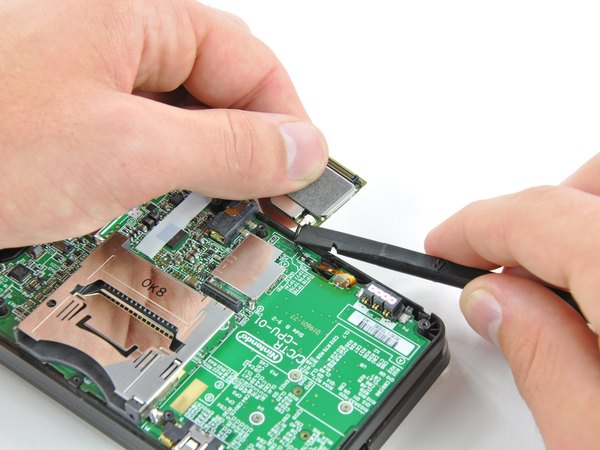

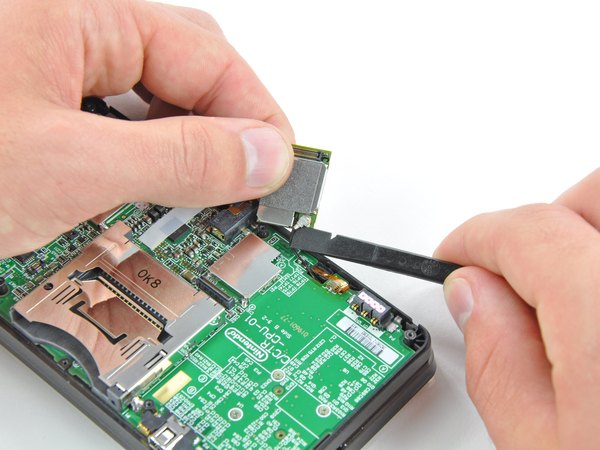

با سر تخت اسپاجر، کانکتور کابل آنتن رو از روی سوکت برد وای‌فای جدا کن. حالا می‌تونی ماژول وای‌فای رو کامل از دستگاه خارج کنی و کنار بذاری.

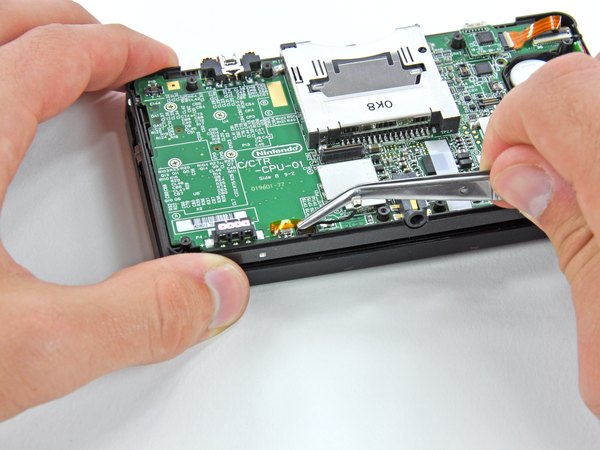

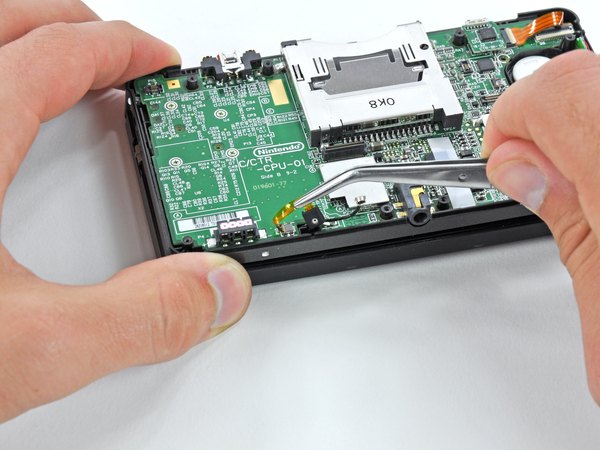

با یه پنس ظریف، فلت میکروفون رو از نزدیک‌ترین قسمت به خود میکروفون بگیر. میکروفون رو مستقیم به سمت بالا بکش تا از توی قاب دربیاد.

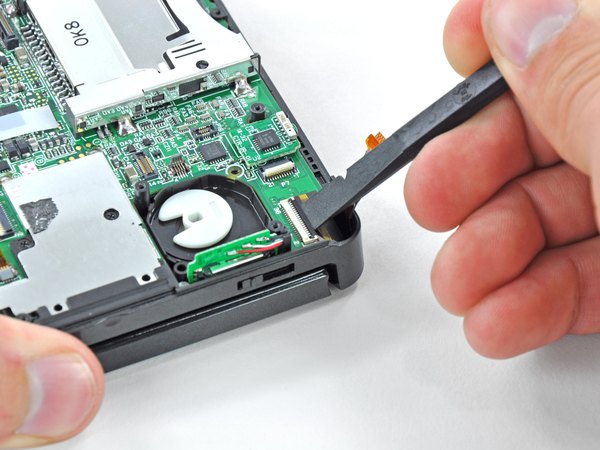

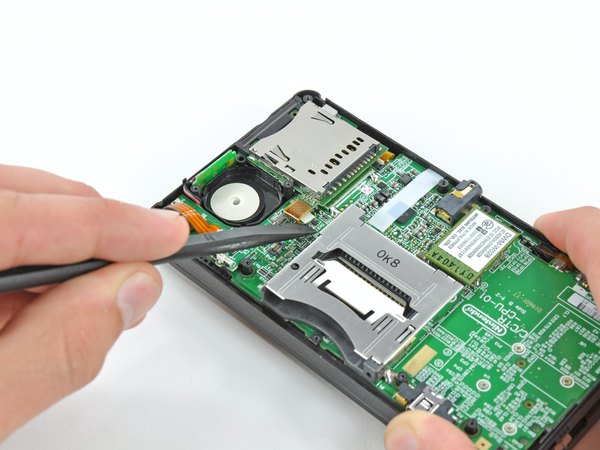

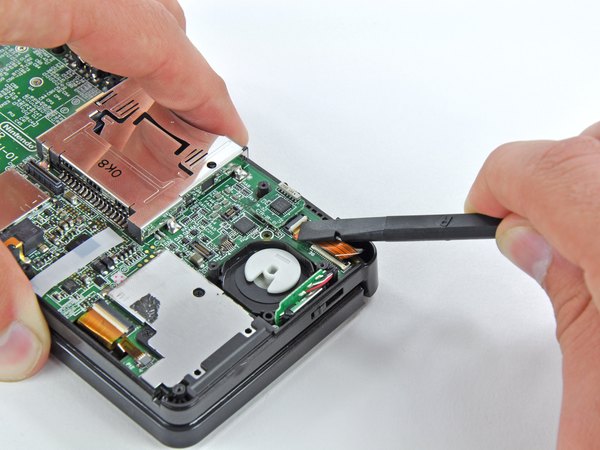

با سر اسپاجر یا ناخنت، ضامن نگه‌دارنده سوکت ZIF مربوط به فلت مجموعه اسپیکر رو به سمت بالا باز کن.

بازم تأکید می‌کنیم که فقط ضامن رو باز کن. اگه به این سوکت آسیب بزنی، موقع روشن کردن کنسول فقط چراغ پاور چشمک می‌زنه و دستگاه دیگه هیچ واکنشی نشون نمیده!

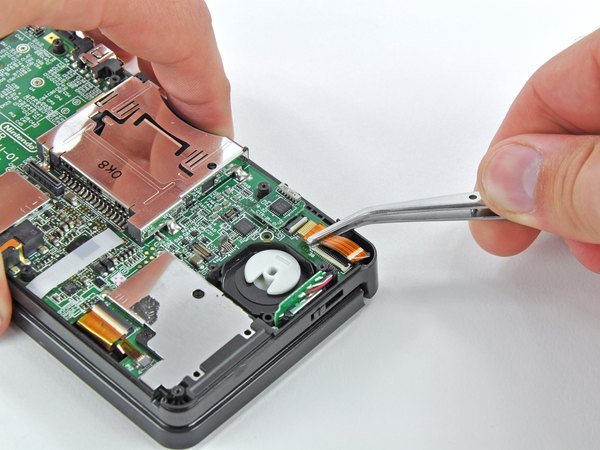

حالا با همون پنس، فلت اسپیکر رو خیلی بااحتیاط بیرون بکش.

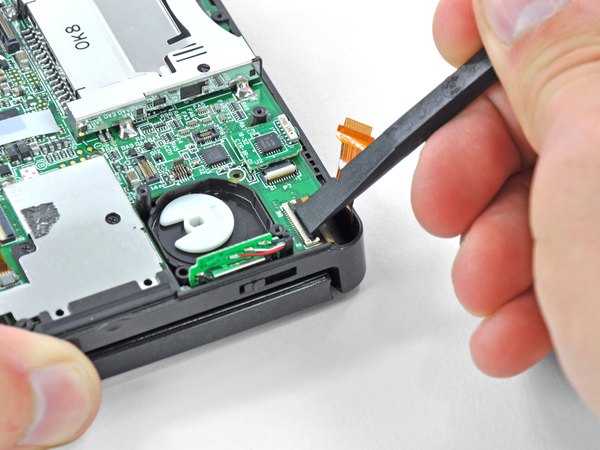

ضامن سوکت ZIF فلت دوربین رو هم با اسپاجر یا ناخنت به سمت بالا باز کن.

مراقب باش که فقط ضامن رو بالا بکشی و به خود بدنه سوکت فشاری نیاری.

موقع بستن دستگاه یادت باشه که پین‌های طلایی‌رنگ این فلت باید به سمت مادربرد باشن تا اتصال درست برقرار بشه.

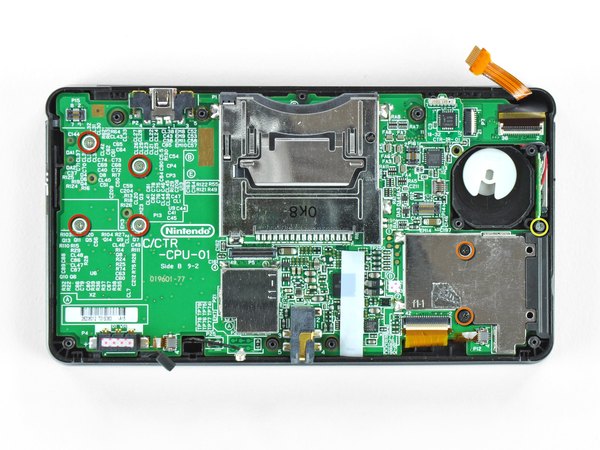

حالا وقتشه 7 تا پیچی که مادربرد رو به قاب بالایی وصل کردن باز کنی:

← چهار تا پیچ طلایی 2.5 میلی‌متری.

← دو تا پیچ مشکی 3.5 میلی‌متری.

← یه پیچ نقره‌ای 2.5 میلی‌متری.

وقتی این پیچ آخری رو باز می‌کنی، ممکنه کلید کشویی تنظیم صدا بیفته، پس حواست بهش باشه.

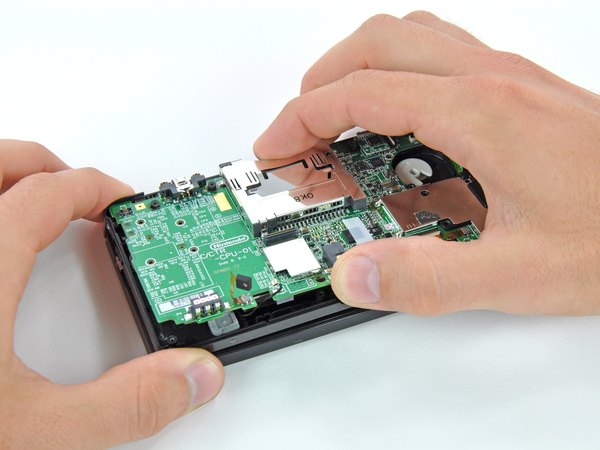

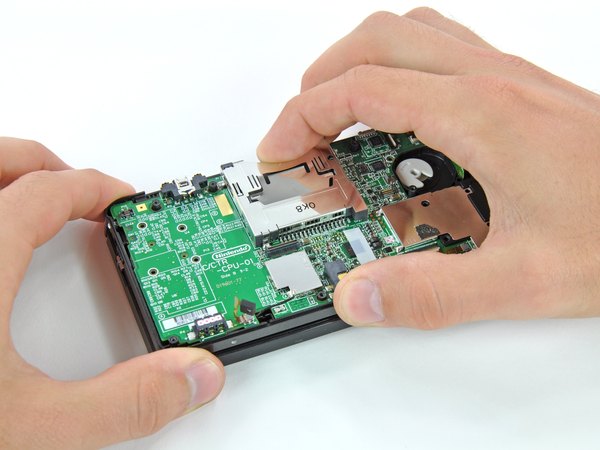

لبه مادربرد رو از سمتی که در پایین دستگاه قرار داره، با دست بگیر و یه مقدار به سمت بالا بلندش کن.

مادربرد رو همین‌طور بالا بیار و بچرخون تا بتونی به راحتی کنار بدنه دستگاه قرارش بدی.

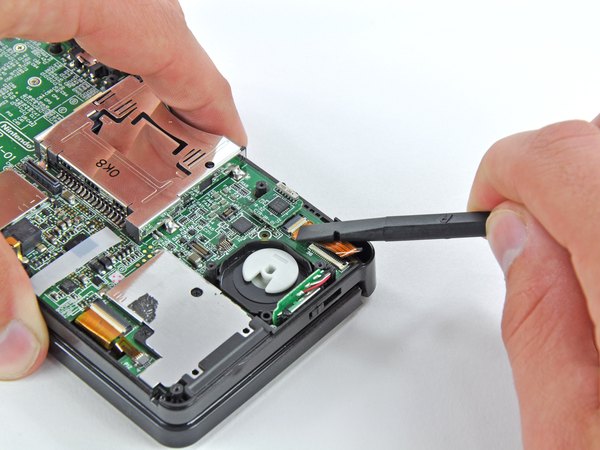

ضامن نگه‌دارنده سوکت ZIF فلت ال‌سی‌دی (صفحه نمایشگر) رو باز کن.

حواست باشه که فقط ضامن رو اهرم کنی. اگه این سوکت یا فلتش آسیب ببینه، صفحه نمایش بالایی کنسولت دیگه تصویر نمیده و کلا بی‌فایده میشه.

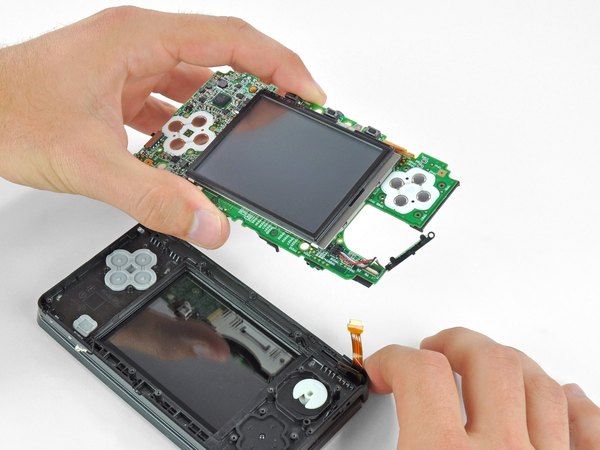

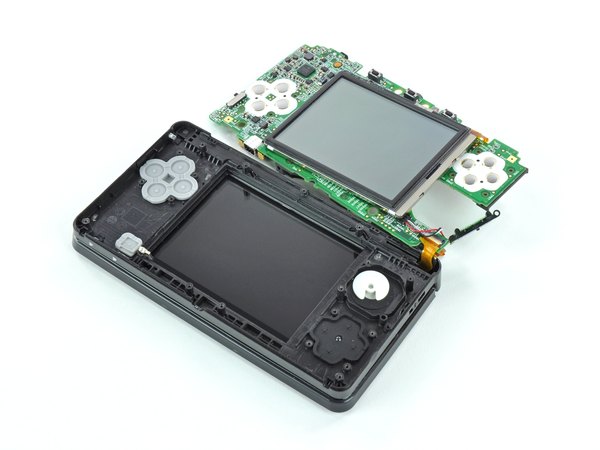

حالا می‌تونی مجموعه مادربرد رو آزادانه از بدنه اصلی کنسول جدا کنی.

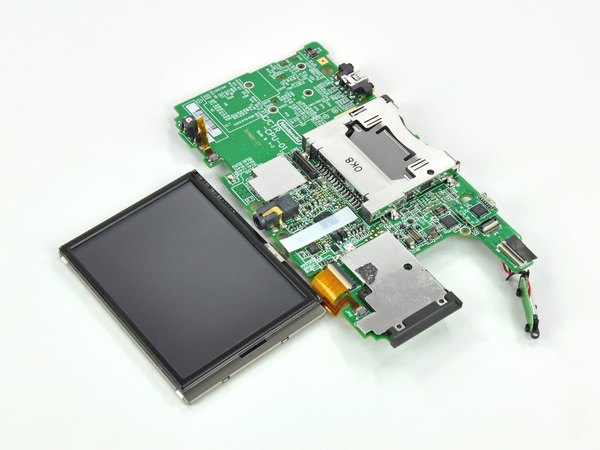

مادربرد رو طوری روی میز بذار که ال‌سی‌دی پایینی در کنارش قرار بگیره.

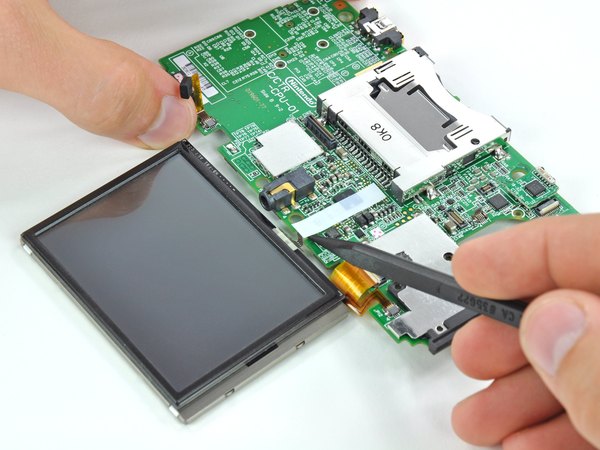

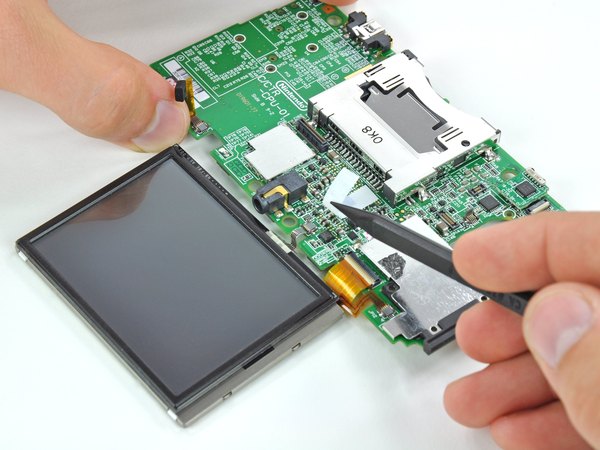

با نوک اسپاجر یا انگشتات، چسب سفیدرنگی که روی کانکتور فلت صفحه لمسی (تاچ) کشیده شده رو به آرومی بکن تا به سوکت دسترسی پیدا کنی.

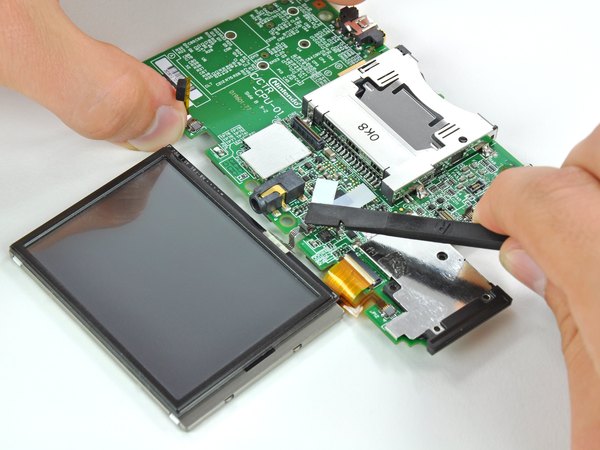

ضامن سوکت ZIF مربوط به فلت تاچ‌اسکرین رو به سمت بالا باز کن.

مثل همیشه، مراقب باش که فقط ضامن لولایی رو باز کنی نه کل سوکت رو.

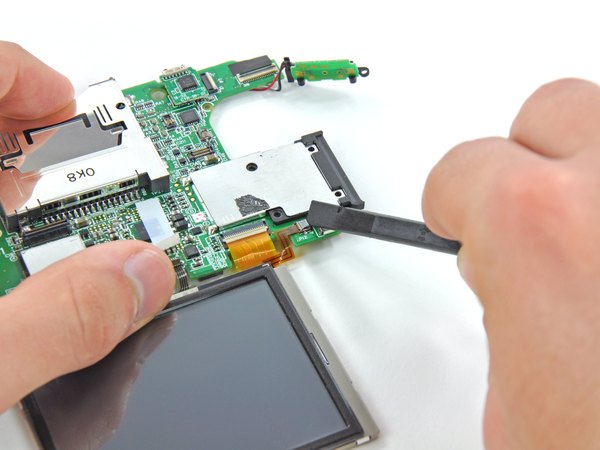

ضامن سوکت ZIF فلت تأمین برق ال‌سی‌دی پایینی رو هم با همون روش به بالا باز کن.

فقط به ضامن فشار بیار و مراقب بدنه سوکت باش.

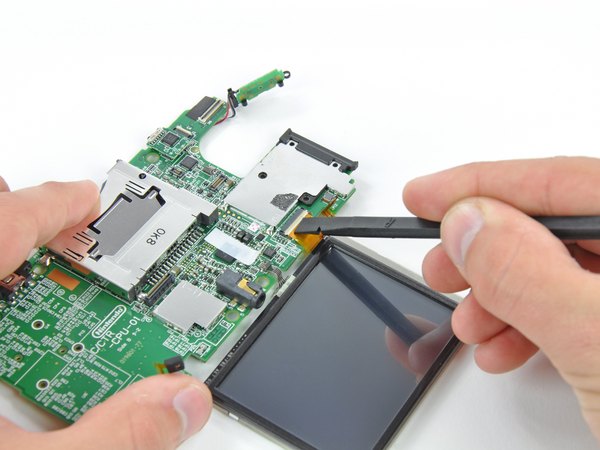

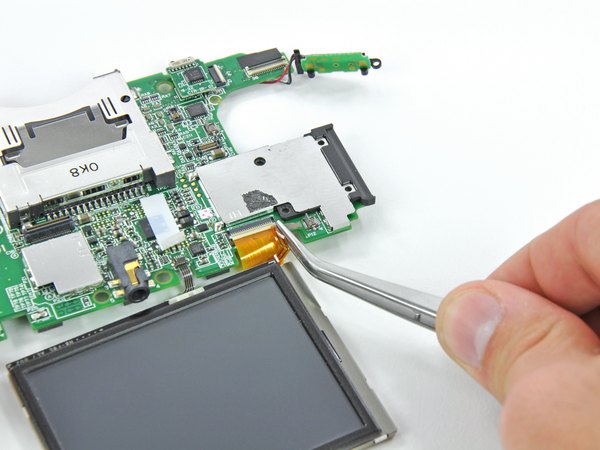

با کمک یه پنس، فلت رو از توی کانکتورش بیرون بکش.

برای اینکه فلت پاره نشه، پنس رو دقیقا از نزدیک‌ترین نقطه به کانکتور بگیر و بعد بکش.

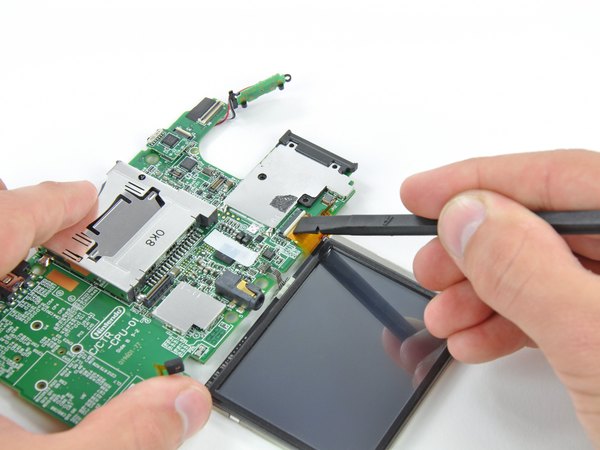

حالا نوبت ضامن سوکت ZIF فلت دیتای ال‌سی‌دی پایینیه؛ اونم با اسپاجر یا ناخن باز کن.

بازم یادآوری می‌کنیم، فشارت فقط روی ضامن باشه.

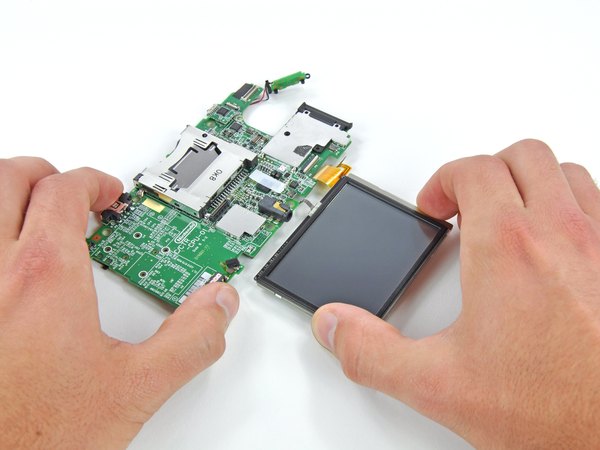

مجموعه صفحه نمایش پایینی رو با دست بگیر و مستقیم از مادربرد دورش کن تا کاملا جدا بشه.

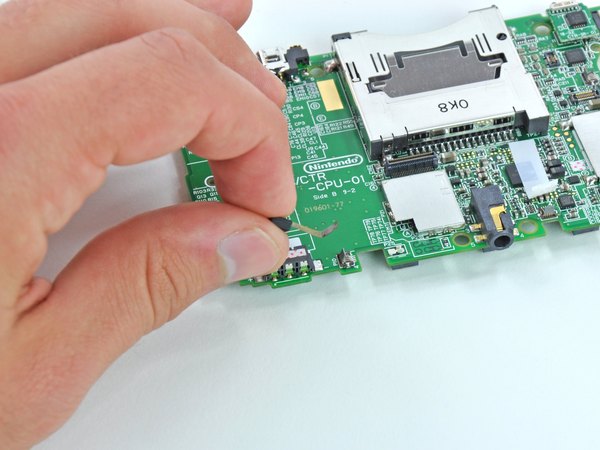

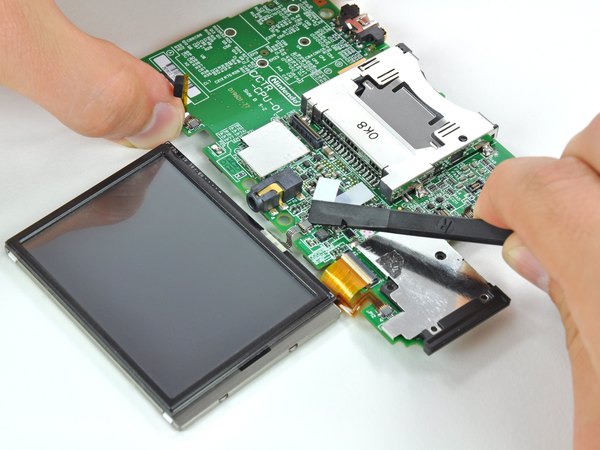

ضامن سوکت ZIF فلت میکروفون رو هم به سمت بالا باز کن.

مراقب باش ضامن رو نشکنی.

میکروفون و فلت متصل بهش رو از روی مادربرد بردار.

حالا مادربرد رو برگردون تا به سمت دیگه‌اش دسترسی پیدا کنی.

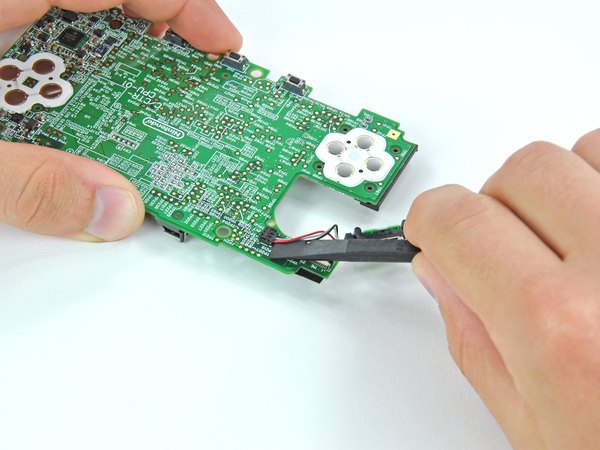

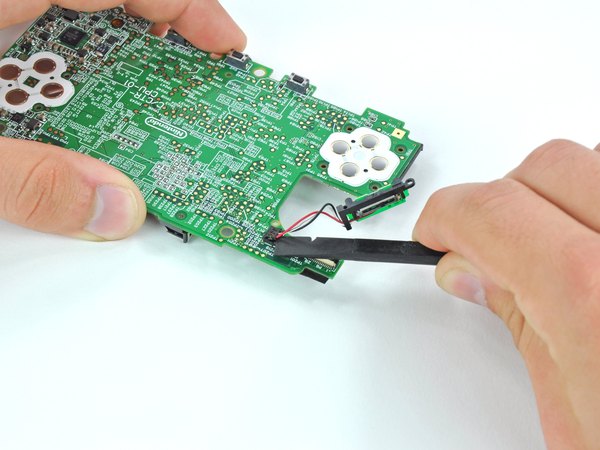

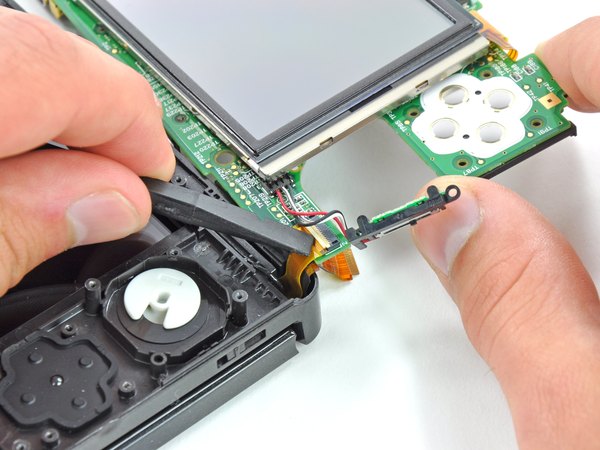

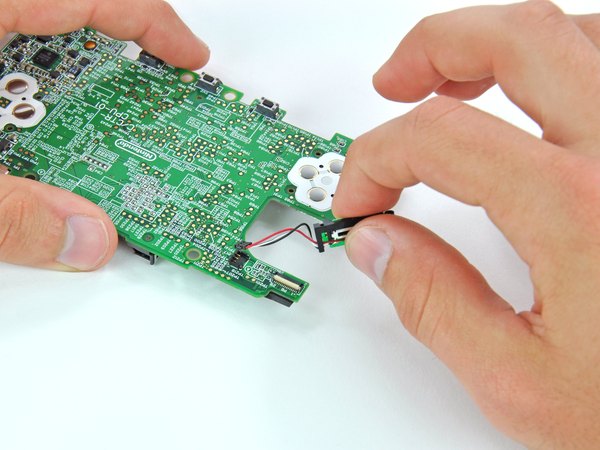

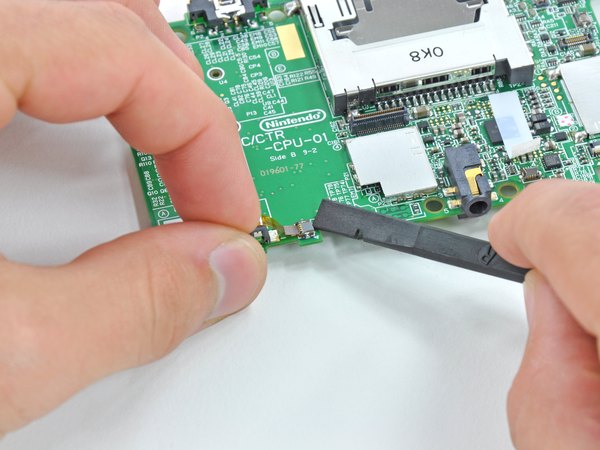

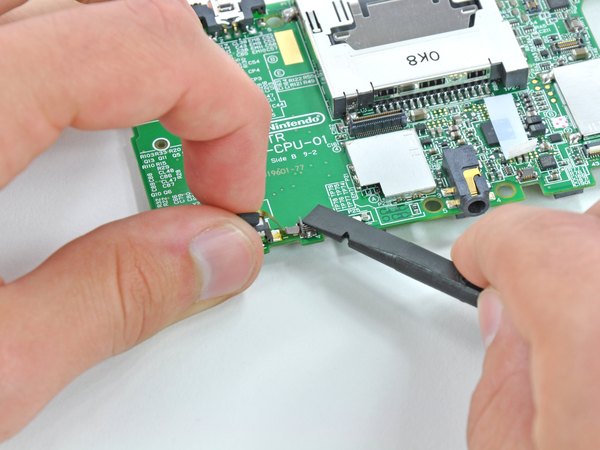

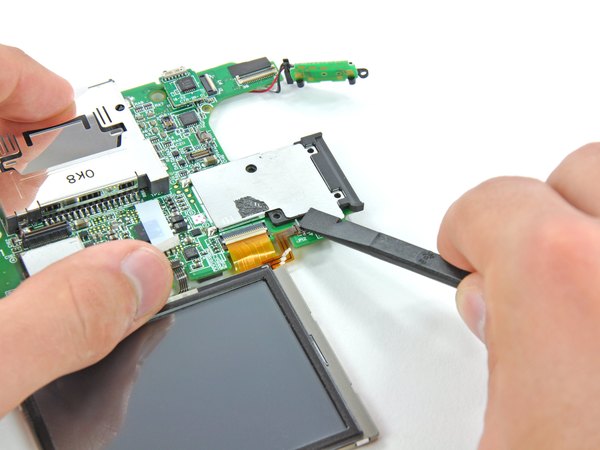

با سر تخت اسپاجر، کانکتور کلید تنظیم صدا رو از سوکتش روی مادربرد بیرون بیار.

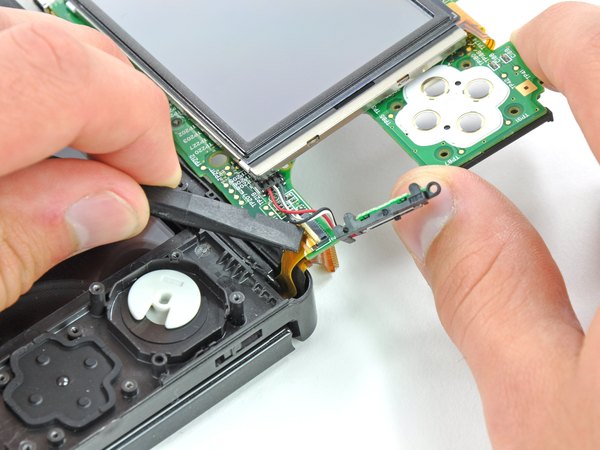

کلید تنظیم صدا رو هم کامل از مادربرد جدا کن.

خب، تمام قطعات متصل رو جدا کردیم و حالا یه مادربرد کاملا لخت و آماده تعویض تو دستته.

به همین راحتی تونستی قلب تپنده نینتندو 3DS رو تعویض کنی! موقع نصب مادربرد جدید، حتما از جا خوردن دقیق و محکم فلت‌ها مطمئن شو تا بعد از بستن قاب، دوباره مجبور به باز کردنش نشی. اگه این آموزش از تیم آیسی‌مدار برات مفید بود، پیشنهاد می‌کنم اپلیکیشن ما رو به بقیه دوستای گیمرت هم معرفی کنی تا اونا هم بتونن کنسول‌هاشون رو مثل یه حرفه‌ای تعمیر کنن!
