تعویض مادربورد نینتندو DSi XL

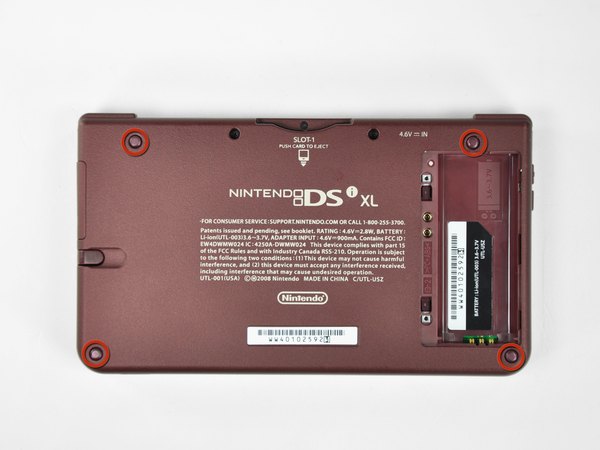

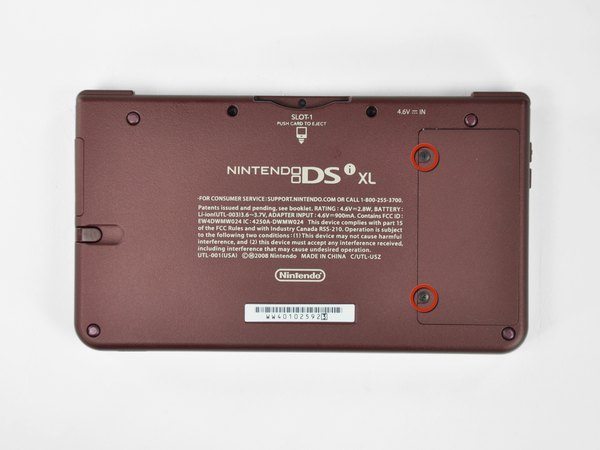

← دو تا پیچ چهارسویی که درپوش باتری رو به پشت بدنه کنسول محکم کردن، پیدا کن و با پیچ‌گوشتی بازشون کن.

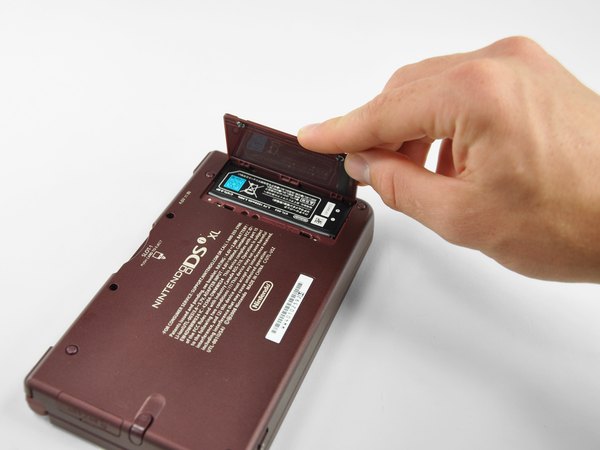

حالا درپوش باتری رو به آرومی از پشت DSi XL بلند کن و کنار بذار تا به باتری دسترسی پیدا کنی.

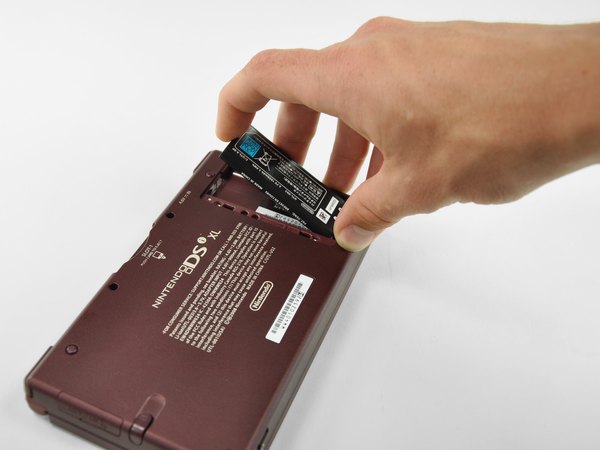

باتری رو از داخل محفظه‌اش بیرون بیار تا مطمئن بشیم هیچ برقی تو مدار جریان نداره و با خیال راحت کار رو ادامه بدیم.

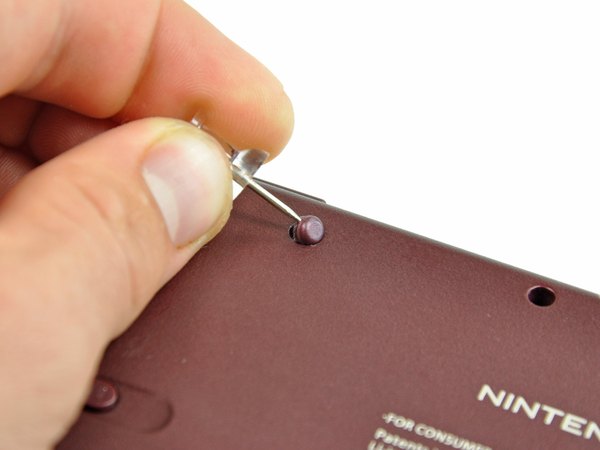

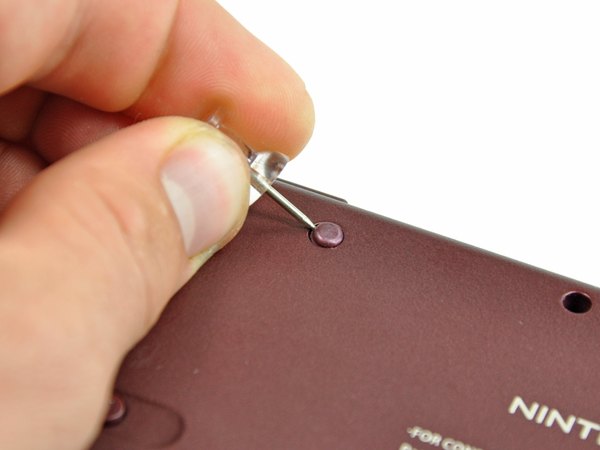

← روی قاب پشتی چهار تا درپوش لاستیکی کوچیک می‌بینی که پیچ‌ها رو مخفی کردن. با نوک یه سوزن یا پین، این لاستیک‌ها رو اهرم کن و دربیار تا پیچ‌های زیرشون مشخص بشن.

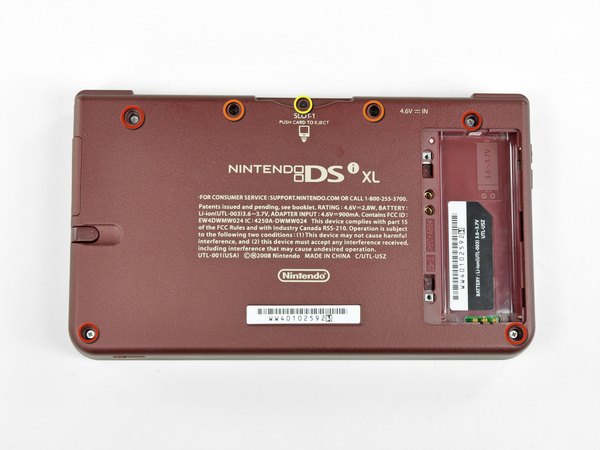

حالا وقتشه که هفت تا پیچ چهارسو که قاب پایینی رو به بدنه کنسول متصل کردن، باز کنی. این پیچ‌ها شامل موارد زیر می‌شن:

← چهار تا پیچ نقره‌ای رنگ 5.3 میلی‌متری.

← دو تا پیچ مشکی رنگ 5.3 میلی‌متری.

← یک پیچ مشکی کوچیک 2.5 میلی‌متری.

کنسول رو برگردون و صفحه‌نمایشش رو باز کن تا بتونی راحت‌تر روی درز قاب کار کنی.

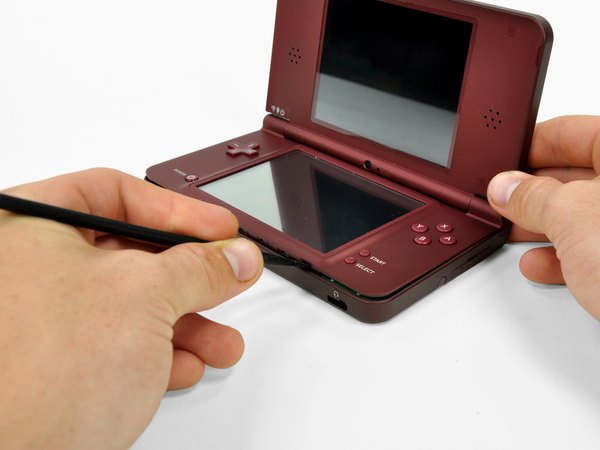

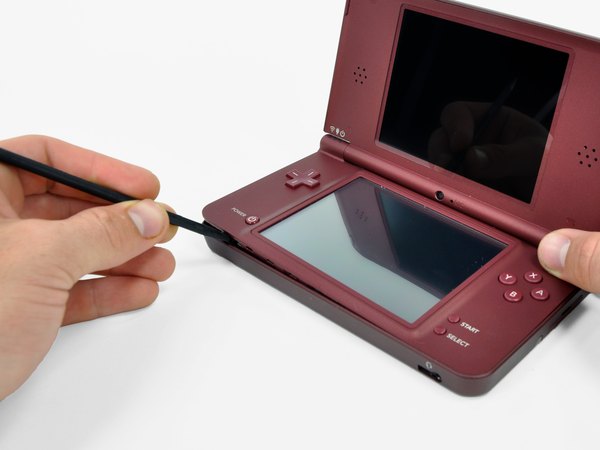

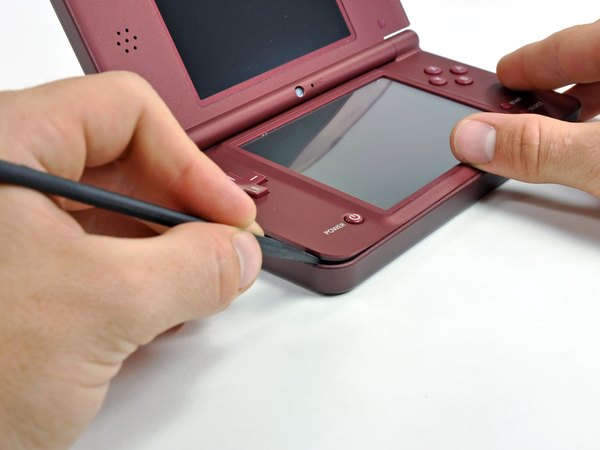

نوک اسپاجر رو تو درز بین قاب بالایی و پایینی، دقیقا تو گوشه پایین سمت چپ دستگاه فرو کن. حالا اسپاجر رو تو امتداد لبه پایینی قاب بکش تا خارهای پلاستیکی که دو نیمه قاب رو به هم چفت کردن، یکی‌یکی آزاد بشن.

صفحه‌نمایش رو ببند و دوباره کنسول رو به پشت برگردون.

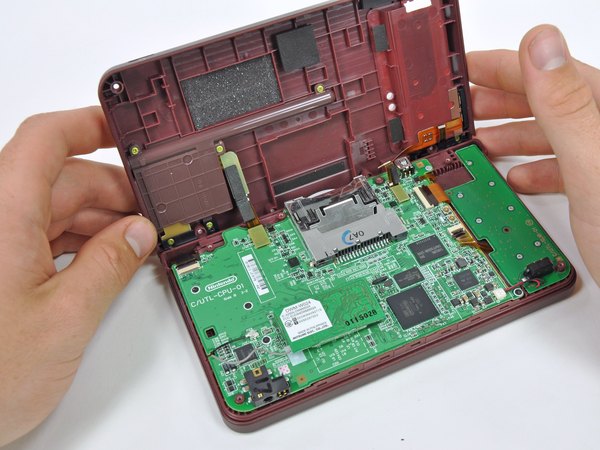

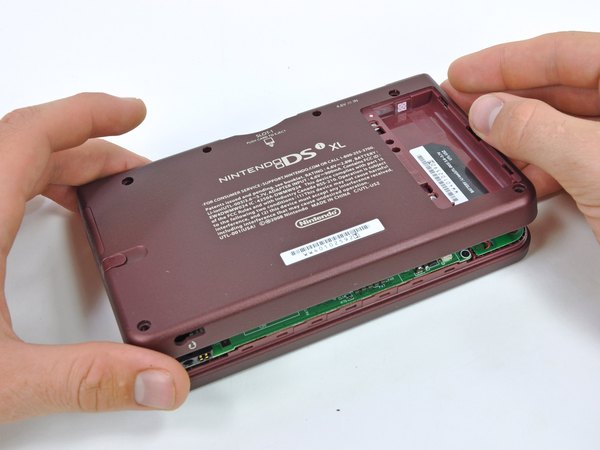

لبه جلویی قاب پایینی رو بگیر و خیلی آروم به سمت بالا بلندش کن. بعد قاب رو به سمت عقب و دور از بدنه اصلی بچرخون.

حواست باشه که قاب پایینی رو یهو کامل جدا نکنی! این قاب هنوز با سیم‌ها و فلت‌هایی به مادربورد وصله و اگه محکم بکشیش ممکنه پاره بشن.

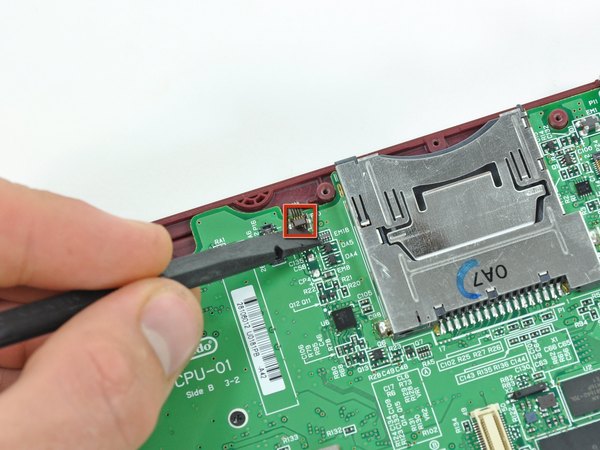

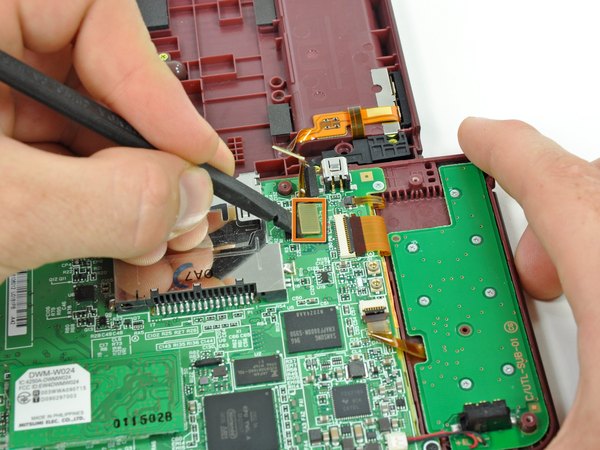

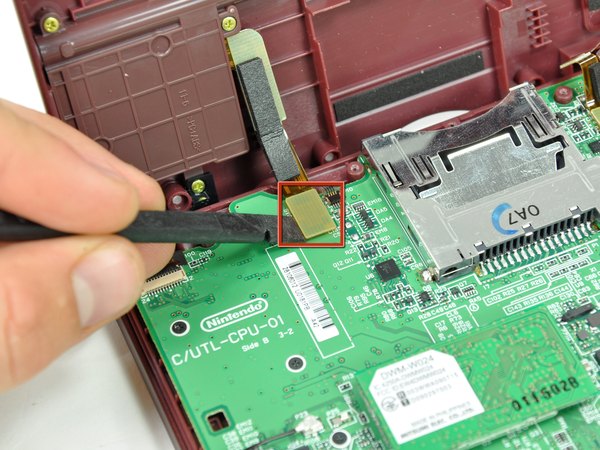

با استفاده از یه اسپاجر، کانکتور مربوط به کارت SD و دکمه تریگر سمت راست (Right Shoulder) رو از روی سوکتش جدا کن. حالا سراغ کانکتور دکمه‌های تنظیم صدا و تریگر سمت چپ (Left Shoulder) برو و اون رو هم با اسپاجر از روی مادربورد آزاد کن.

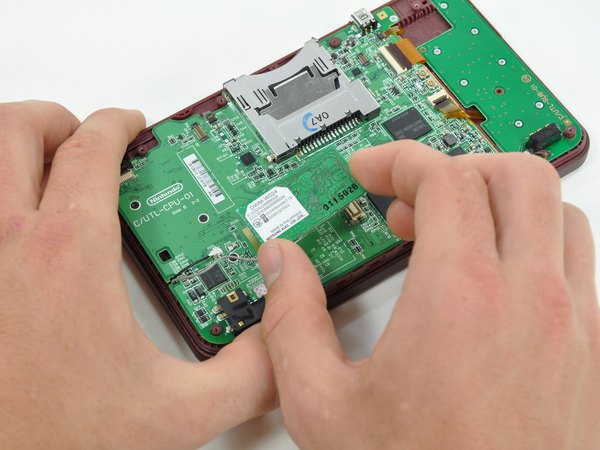

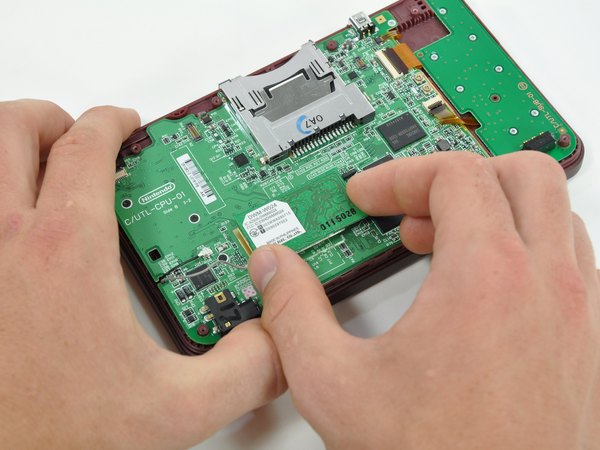

برد کوچیک وای‌فای (Wi-Fi) رو با احتیاط از روی سوکتش روی مادربورد بلند کن.

به هیچ وجه سعی نکن برد وای‌فای رو کامل بیرون بکشی، چون هنوز با یه کابل ظریف آنتن به مادربورد وصله و ممکنه کنده بشه.

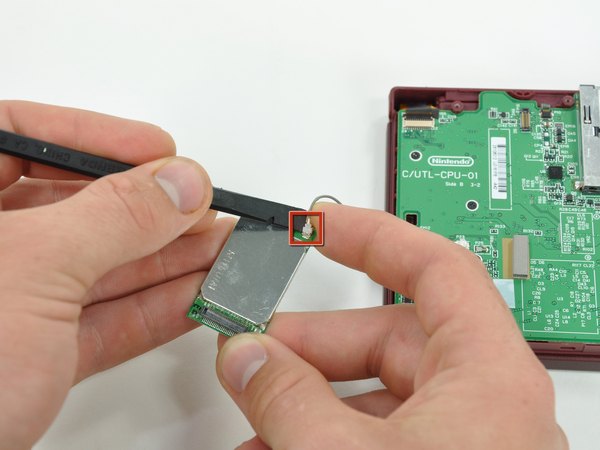

با نوک اسپاجر زیر کابل وای‌فای بنداز و اون رو از سوکتی که زیر برد وای‌فای قرار داره جدا کن. الان دیگه برد وای‌فای کاملا آزاده.

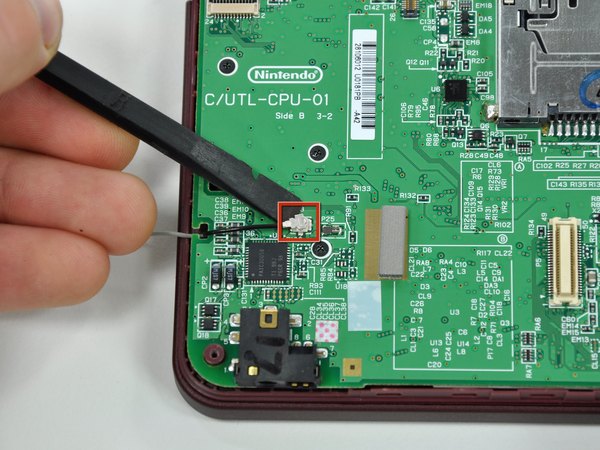

دوباره اسپاجر رو بردار و کابل میکروفون رو از روی سوکت مادربورد جدا کن.

برای جدا کردن این کابل، بهتره اسپاجر رو دقیقا زیر خود کانکتور کابل بندازی و به سمت بالا اهرم کنی تا سیم‌هاش کشیده نشن.

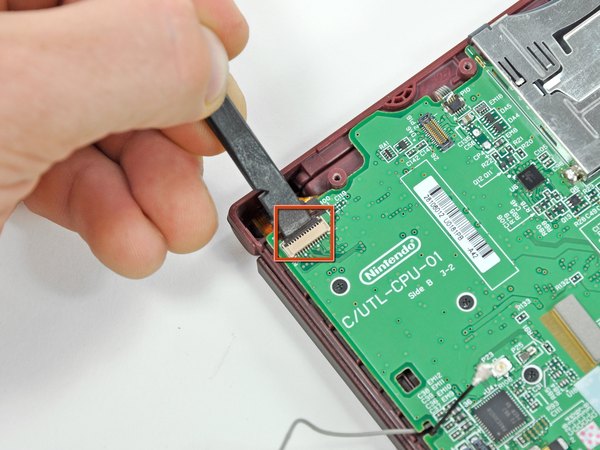

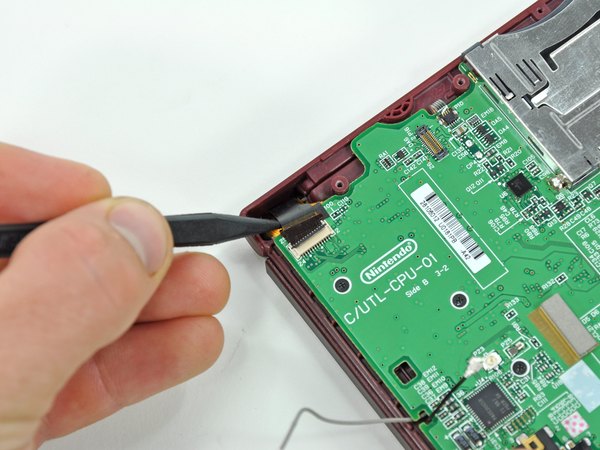

با قسمت تخت اسپاجر، زبانه قفل‌کننده سوکت ZIF مربوط به فلت دوربین رو به سمت بالا بزن تا باز بشه. بعد با استفاده از نوک تیز اسپاجر، فلت دوربین رو خیلی آروم از داخل سوکت بیرون بکش.

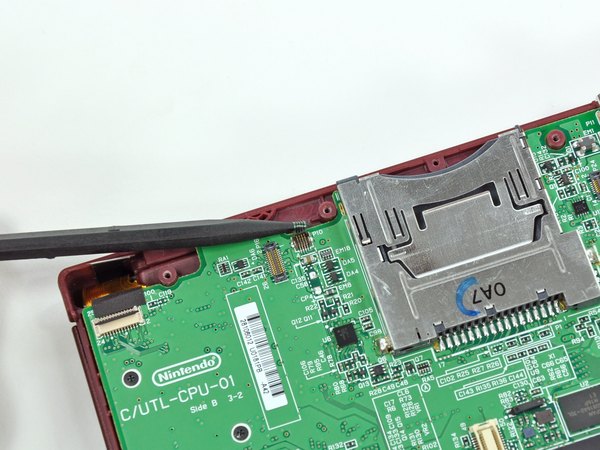

حالا نوبت فلت صفحه‌نمایش لمسی (تاچ‌اسکرین) هست. با لبه تخت اسپاجر زبانه سوکت ZIF اون رو بالا بده. مثل مرحله قبل، با نوک اسپاجر فلت تاچ‌اسکرین رو به نرمی از سوکت روی مادربورد خارج کن.

همین کار رو برای سوکت ZIF کابل نور پس‌زمینه (Backlight) تکرار کن و با قسمت تخت اسپاجر قفلش رو باز کن. با نوک تیز اسپاجر کابل بک‌لایت رو از سوکتش روی مادربورد بیرون بکش.

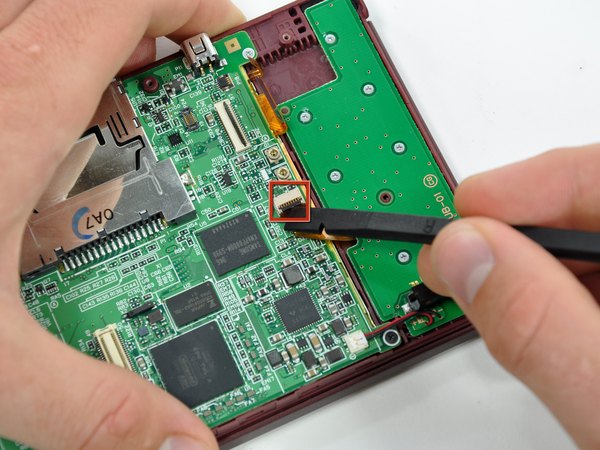

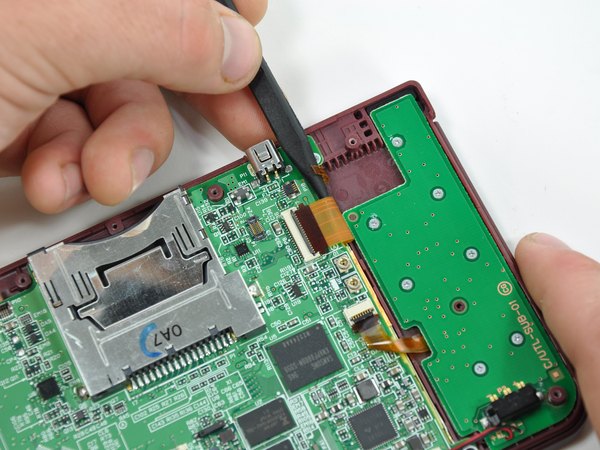

حالا قفل سوکت ZIF مربوط به کابل دیتای صفحه‌نمایش پایینی رو با لبه تخت اسپاجر باز کن. با نوک تیز اسپاجر، کابل تصویر نمایشگر پایینی رو با احتیاط از سوکت جدا کن.

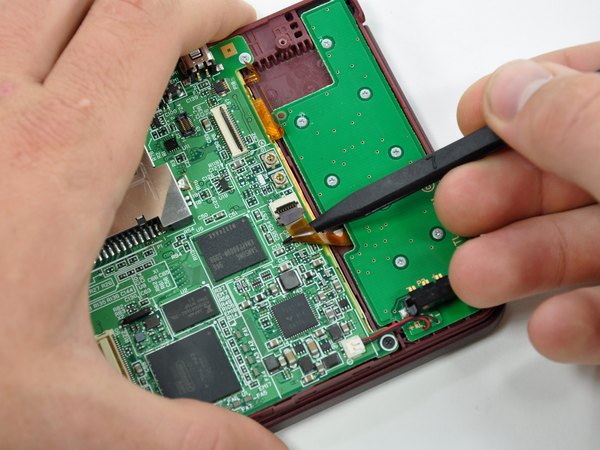

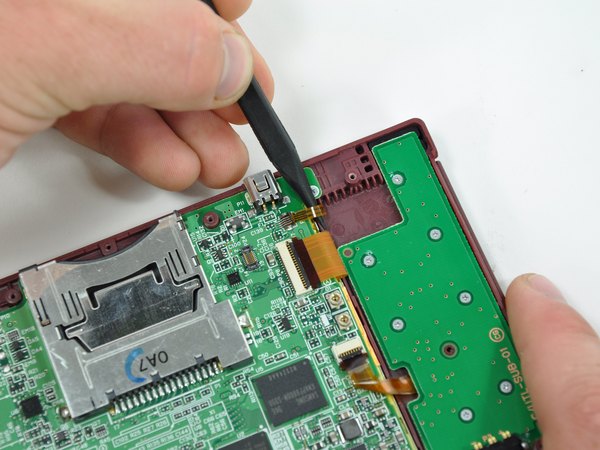

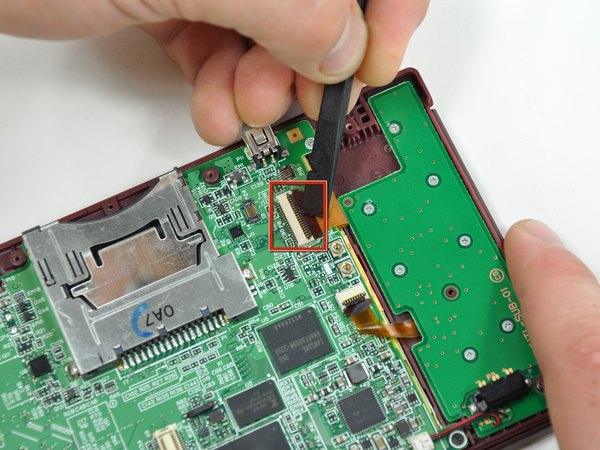

بریم سراغ سوکت ZIF کابل دکمه‌های جهت‌دار (D-Pad) و دکمه پاور. زبانه این سوکت رو هم با قسمت تخت اسپاجر باز کن. فلت این دکمه‌ها رو با نوک اسپاجر به آرومی از روی مادربورد به بیرون بکش.

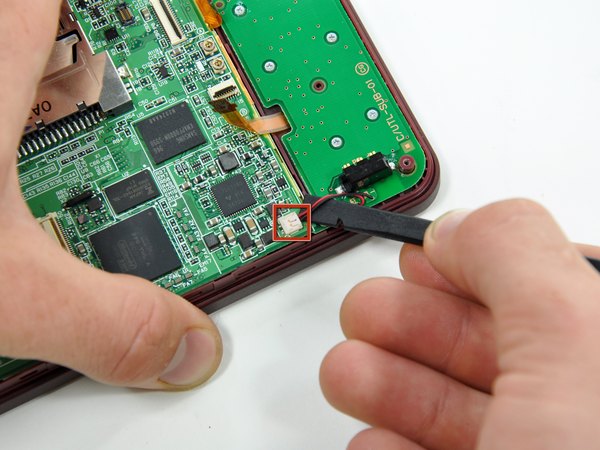

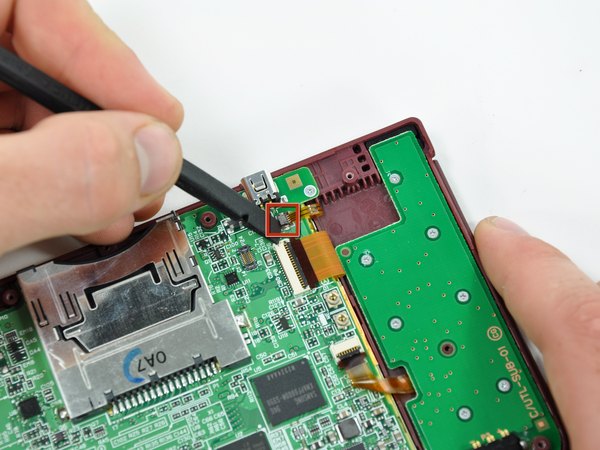

با همون قسمت تخت اسپاجر، کابل اتصال باتری رو از سوکت مخصوصش روی مادربورد جدا کن.

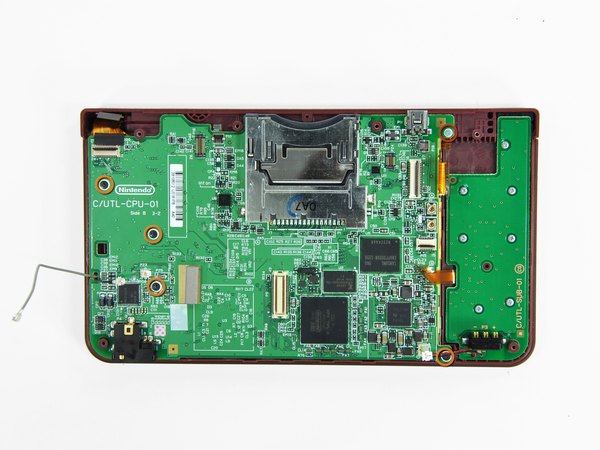

حالا باید پیچ‌هایی که خود مادربورد رو به قاب بالایی محکم نگه داشتن باز کنی:

← یه پیچ نقره‌ای چهارسو با طول 2.5 میلی‌متر.

← چهار تا پیچ مشکی چهارسو با طول 3.7 میلی‌متر.

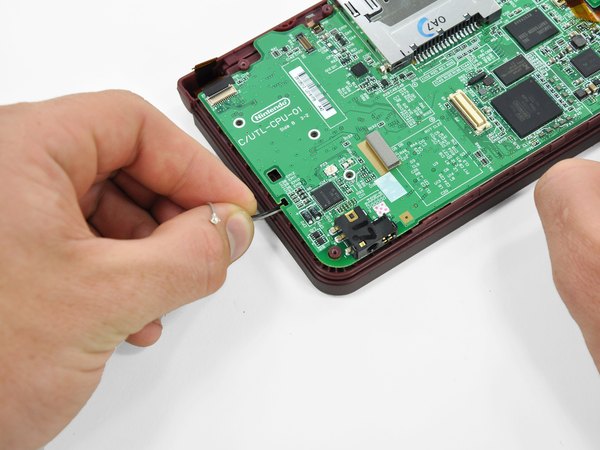

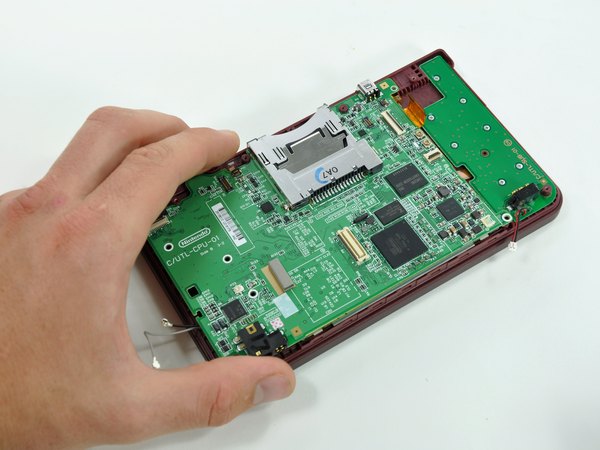

کابل‌های میکروفون و آنتن رو که از شکاف روی مادربورد رد شدن، با دقت از داخل اون شکاف بیرون بیار تا موقع برداشتن برد گیر نکنن.

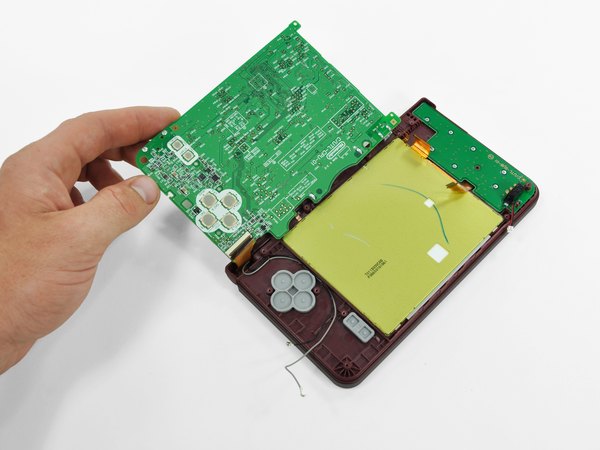

مادربورد رو به آرومی بچرخون و از روی قاب پایینی بلند کن.

هنوز نمی‌تونی مادربورد رو کامل جدا کنی! این برد هنوز با فلت دیتای صفحه‌نمایش بالایی (LCD) به دستگاه متصل باقی مونده.

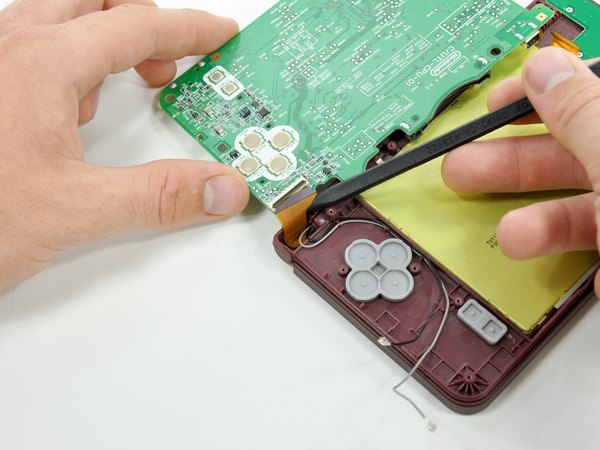

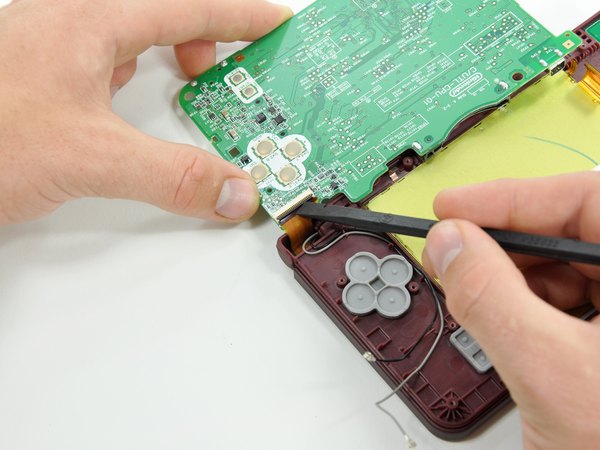

زیر مادربورد، یه سوکت ZIF دیگه برای کابل تصویر نمایشگر بالایی هست. با قسمت تخت اسپاجر زبانه این سوکت رو باز کن. با استفاده از نوک اسپاجر، فلت صفحه‌نمایش بالایی رو از سوکتی که زیر مادربورد قرار داره بیرون بکش.

عالیه! حالا مادربورد کاملا از قاب و بقیه قطعات آزاد شده و می‌تونی اون رو بیرون بیاری.

کار تعویض مادربورد با موفقیت تموم شد! حالا می‌تونی برد سالم و جدیدت رو جایگزین کنی و دقیقا همین مراحل رو از آخر به اول انجام بدی تا کنسول دوباره بسته بشه. یادت نره موقع جا زدن فلت‌ها خیلی با ملایمت رفتار کنی تا به درستی تو سوکت‌ها قفل بشن.
