تعویض ال‌ای‌دی پاور گیم بوی کالر

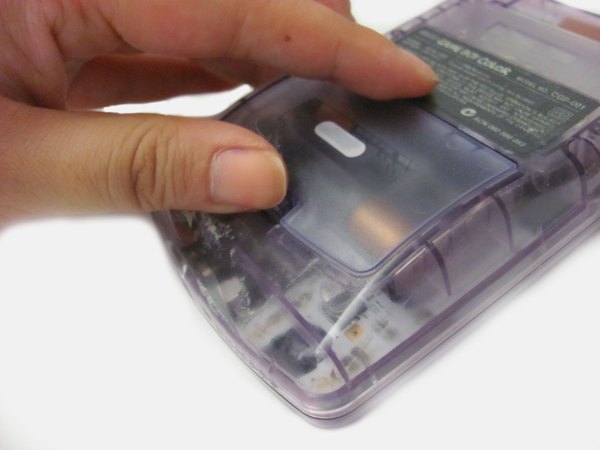

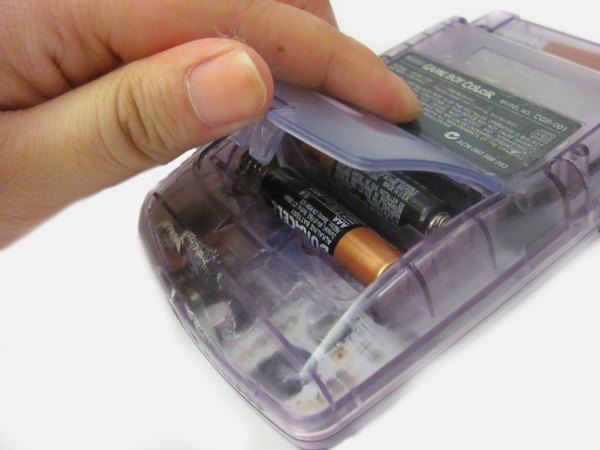

اول از همه باید بریم سراغ محفظه باتری که پشت بدنه Game Boy Color قرار گرفته. خاری که روی درپوش باتری هست رو به سمت پایین فشار بده و همزمان درپوش رو به سمت بیرون بکش تا کامل از قاب دستگاه جدا بشه.

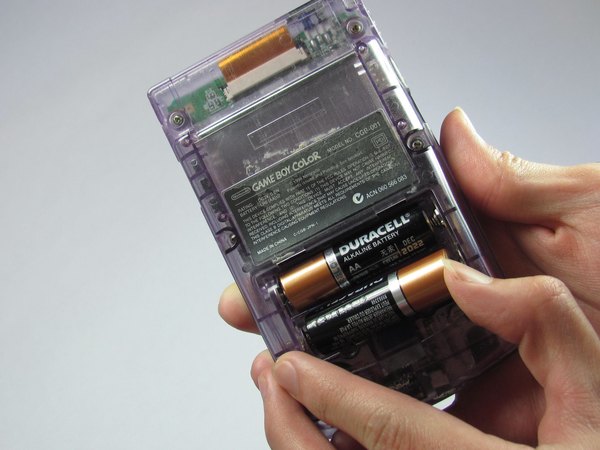

حالا باتری‌ها رو از داخل محفظه بیرون بیار تا مطمئن بشیم دستگاه هیچ برقی تو مدارش نداره و با خیال راحت می‌تونیم بریم سراغ باز کردن پیچ‌ها.

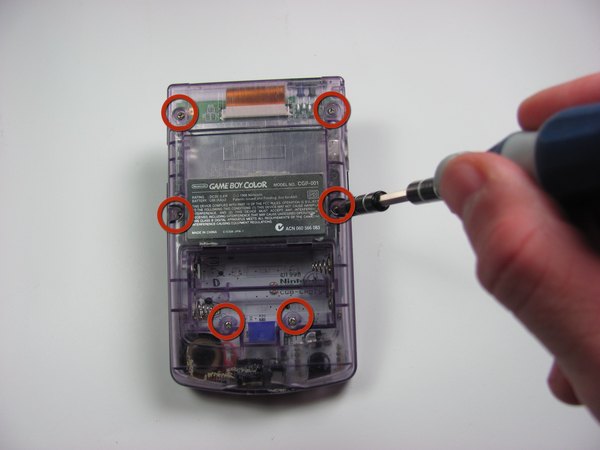

← با استفاده از یه پیچ‌گوشتی سه‌سو، 6 تا پیچی که پشت دستگاه قرار دارن رو باز کن. حواست باشه که دو تا از این پیچ‌ها دقیقا داخل خود محفظه باتری مخفی شدن، پس اونا رو از قلم نندازی.

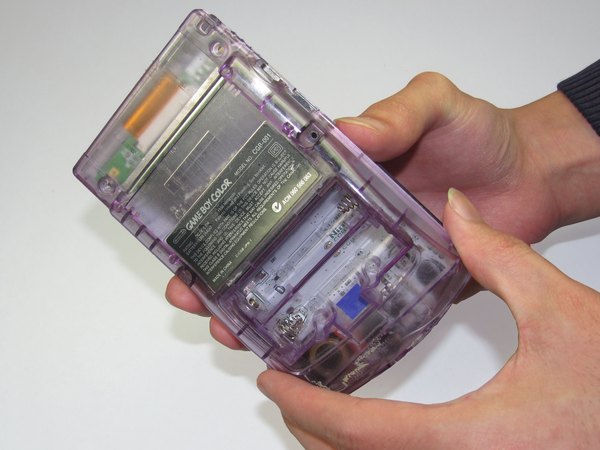

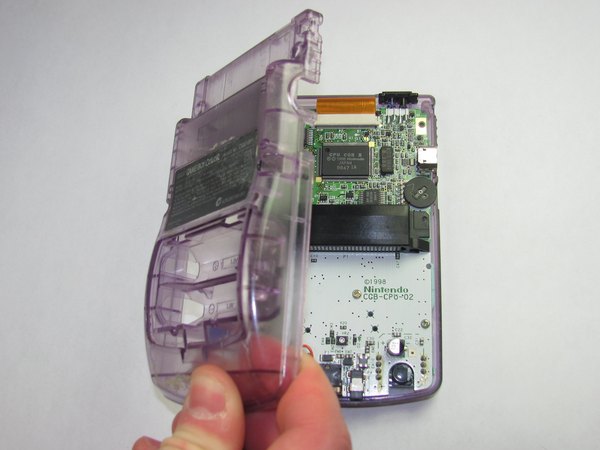

قاب پشتی دستگاه رو خیلی آروم به سمت بالا بکش تا از بخش جلویی جدا بشه. حالا قاب پشتی کامل دراومده و می‌تونی دل و روده این کنسول کلاسیک رو ببینی!

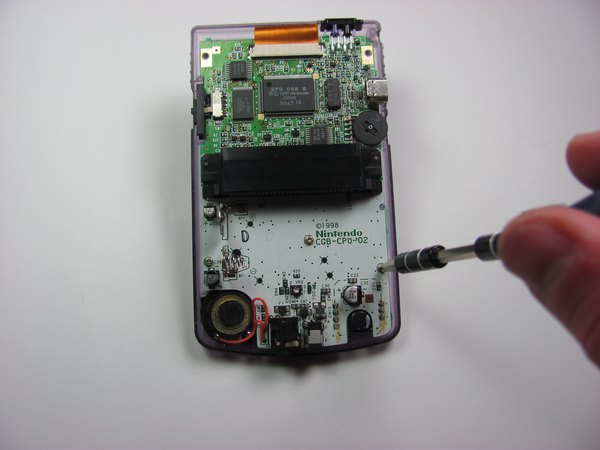

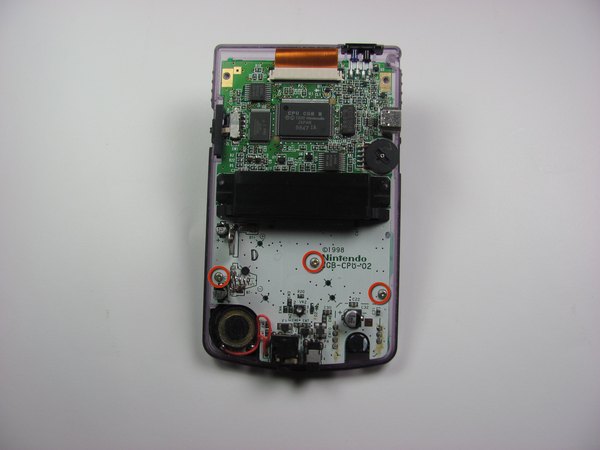

← حالا نوبت باز کردن برده. با یه پیچ‌گوشتی چهارسو، اون 3 تا پیچی که روی برد اصلی می‌بینی و وظیفه‌شون نگه داشتن مادربورد به قاب جلوییه رو با دقت باز کن.

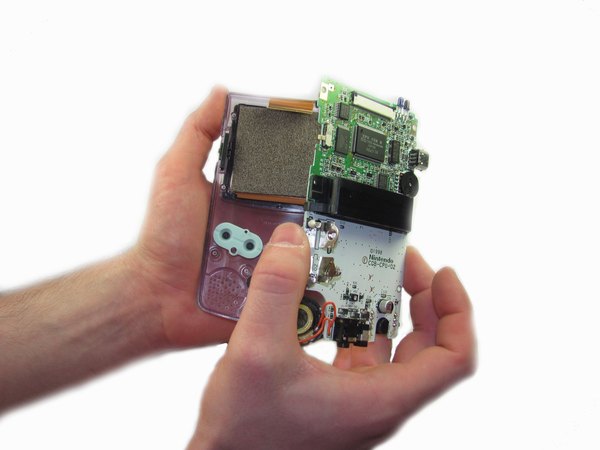

لبه‌های مادربورد رو بگیر و خیلی با احتیاط اون رو از روی قاب جلویی بلند کن. مراقب باش به دکمه‌ها و پدهای لاستیکی زیرش ضربه نزنی تا از جاشون درنیان.

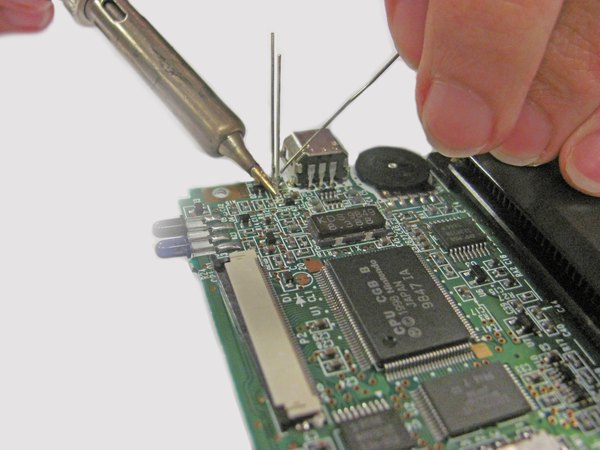

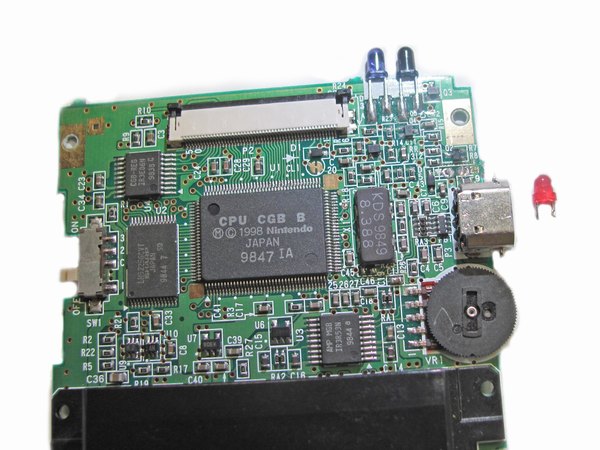

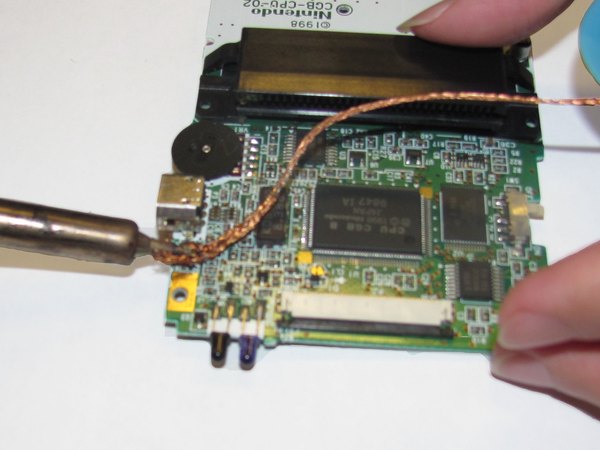

رسیدیم به بخش جذاب ماجرا! با استفاده از هویه و سیم قلع‌کش، پایه‌های ال‌ای‌دی قدیمی رو داغ کن و قلعشون رو بردار تا قطعه سوخته راحت از روی برد جدا بشه.

اگه تو لحیم‌کاری تازه‌کاری، پیشنهاد می‌کنم حتما اصول اولیه کار با هویه و قطعه‌برداری رو مرور کنی تا پدهای مسی روی برد آسیبی نبینن و کنده نشن.

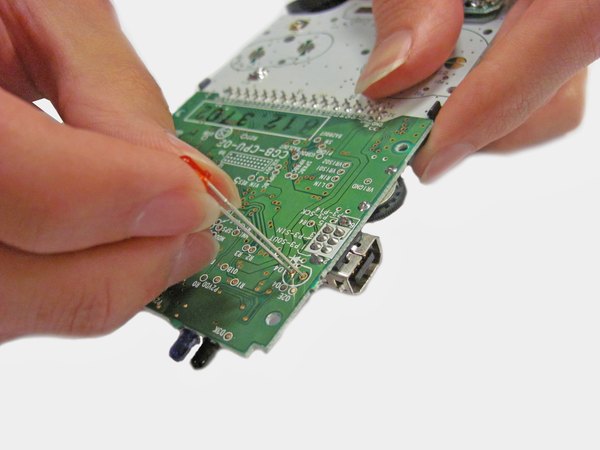

ال‌ای‌دی جدید و سالمی که تهیه کردی رو بردار و پایه‌هاش رو دقیقا از همون سوراخ‌های روی برد عبور بده تا سر جای خودش بشینه.

جهت قرار گرفتن ال‌ای‌دی خیلی مهمه! پایه بلندتر ال‌ای‌دی قطب مثبت و پایه کوتاه‌تر قطب منفیه. اگه برعکس جا بزنی، چراغ به هیچ وجه روشن نمی‌شه.

پایه مثبت (بلندتر) باید از اون سوراخی رد بشه که به لبه برد اصلی نزدیک‌تره. با دقت این کار رو انجام بده تا بعد از لحیم‌کاری مجبور به دوباره‌کاری نشی.

هویه و سیم لحیم رو بردار و پایه‌های ال‌ای‌دی جدید رو به پدهای روی برد محکم لحیم کن. حواست باشه که قلع زیادی نریزی تا بین دو پایه اتصال کوتاه ایجاد نشه.

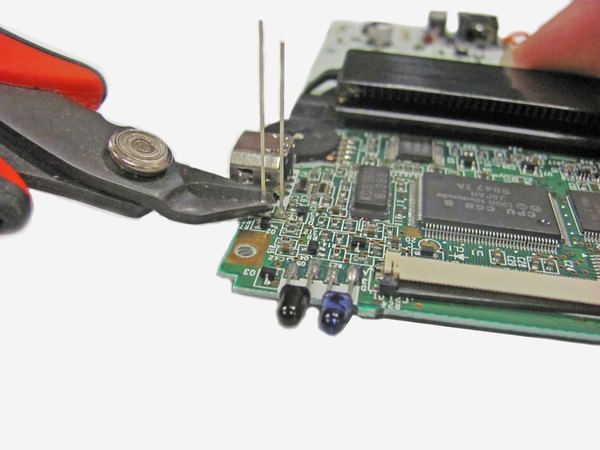

بعد از اینکه لحیم سرد و محکم شد، با یه کف‌چین اضافه پایه‌های ال‌ای‌دی رو از پشت برد بچین تا موقع بستن قاب، به پلاستیک‌ها گیر نکنن و قاب راحت بسته بشه.

تعویض چراغ پاور با موفقیت انجام شد! حالا فقط کافیه مراحل رو از آخر به اول طی کنی تا قاب و پیچ‌های دستگاه بسته بشه. روشن شدن دوباره این چراغ قرمز کوچیک موقع بازی کردن حسابی نوستالژیه.
