آموزش تعویض باتری موتورولا Moto X4

قبل از شروع هر کاری، حتما گوشیت رو کاملا خاموش کن.

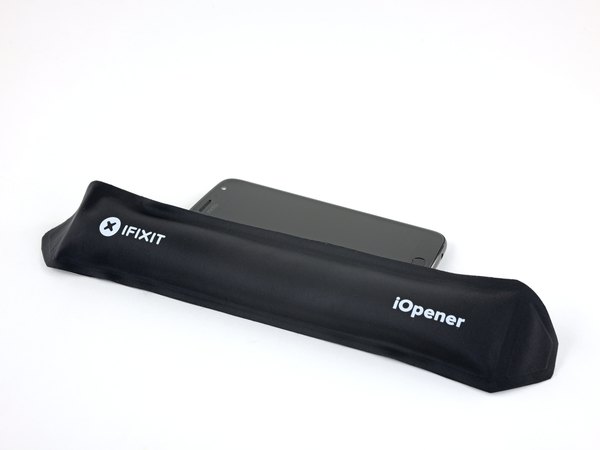

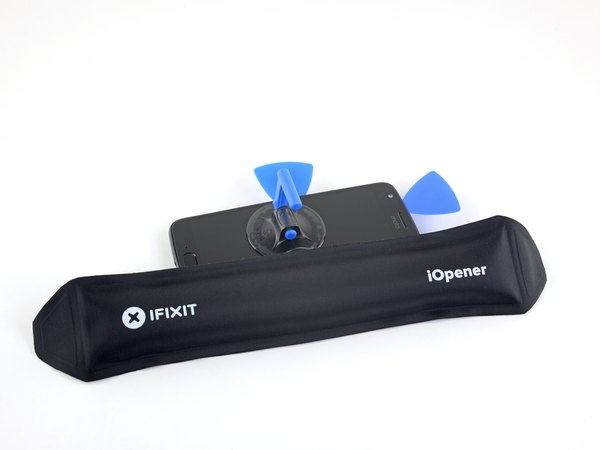

یه پد حرارتی یا iOpener رو گرم کن و حدود دو دقیقه روی لبه سمت چپ گوشی قرار بده تا چسب‌های این قسمت نرم بشن.

شاید لازم باشه این کار رو چند بار تکرار کنی تا گوشی به اندازه کافی گرم بشه. فقط حواست باشه که حرارت رو بیش از حد بالا نبری.

می‌تونی از سشوار یا هیتر هم استفاده کنی، اما خیلی مراقب باش. حرارت زیاد می‌تونه به صفحه نمایش و حتی خود باتری آسیب جدی بزنه.

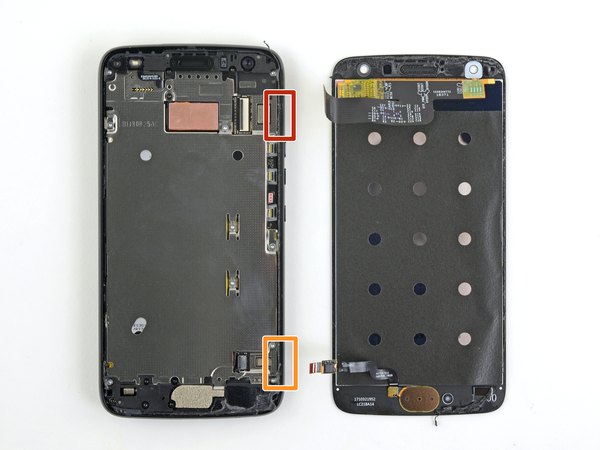

موقع کار کردن روی این لبه‌ها، باید حواست به دو تا بخش خیلی مهم باشه:

← کابل فلت صفحه نمایش: پیک رو خیلی عمیق وارد نکن چون ممکنه این کابل رو پاره کنی.

← کابل سنسور اثر انگشت: اینجا هم نباید ابزارت رو زیاد ببری داخل، وگرنه کابل سنسور آسیب می‌بینه.

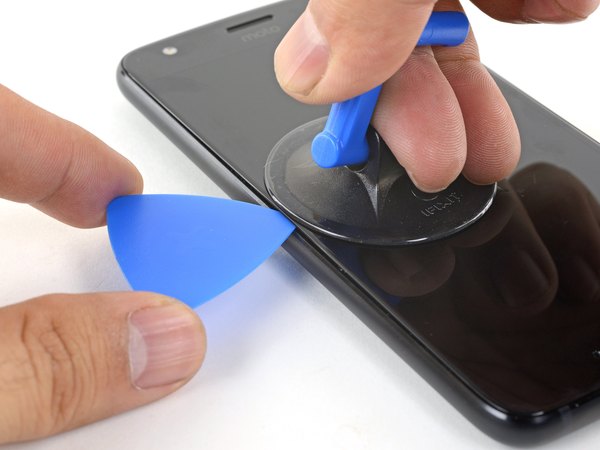

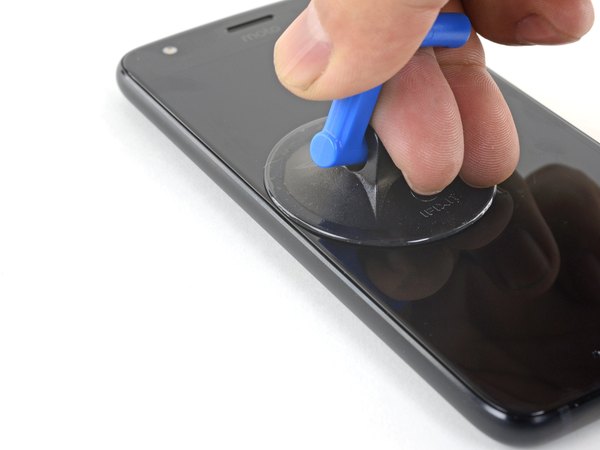

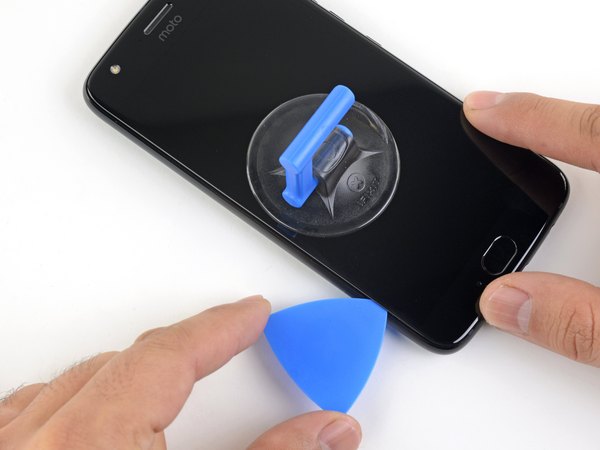

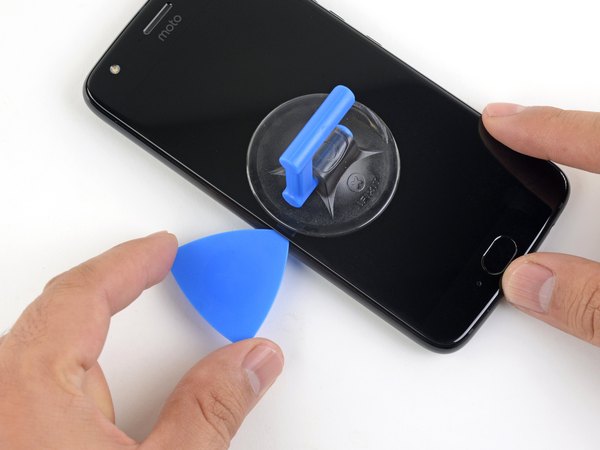

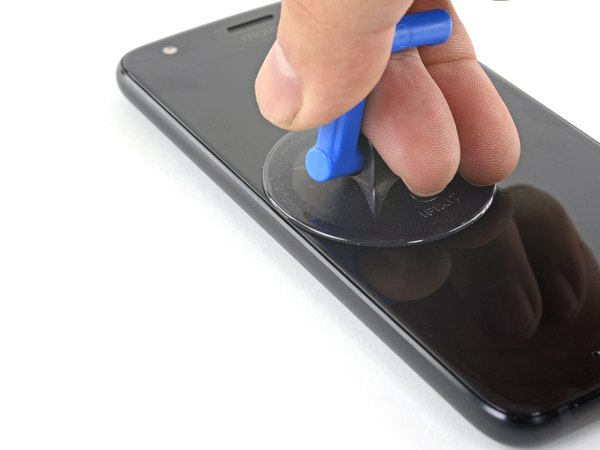

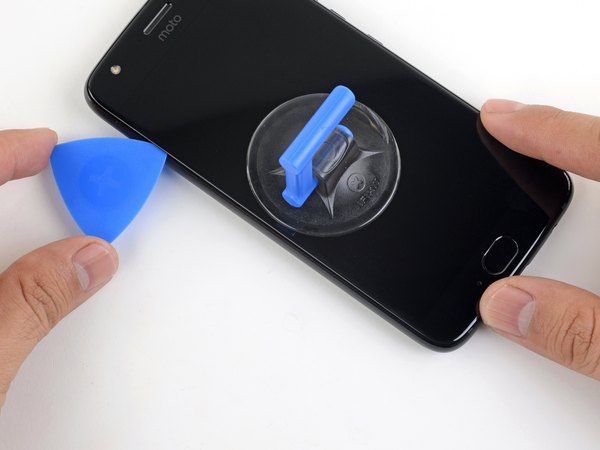

یه ساکشن کاپ رو روی صفحه نمایش و تا جایی که ممکنه نزدیک به همون لبه‌ای که گرم کردی بچسبون. حالا ساکشن کاپ رو با یه نیروی ثابت و محکم به سمت بالا بکش تا یه شکاف خیلی ریز بین صفحه و شاسی ایجاد بشه. نوک یه پیک بازکننده رو سریعا وارد این شکاف کن تا بسته نشه.

بسته به اینکه گوشیت چقدر کار کرده، این مرحله ممکنه کمی سخت باشه. اگه دیدی درز باز نمی‌شه، دوباره کمی حرارت بده و مجدد امتحان کن.

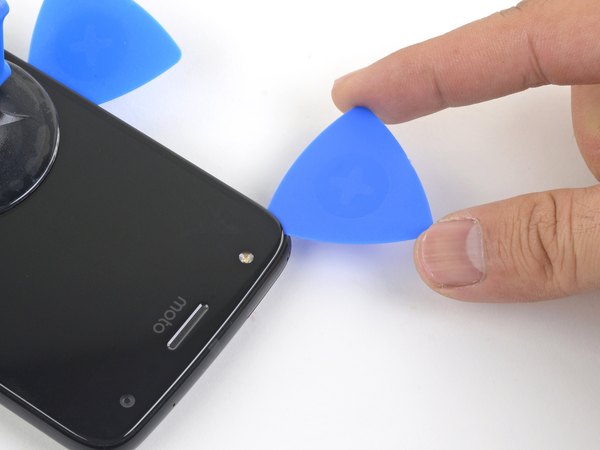

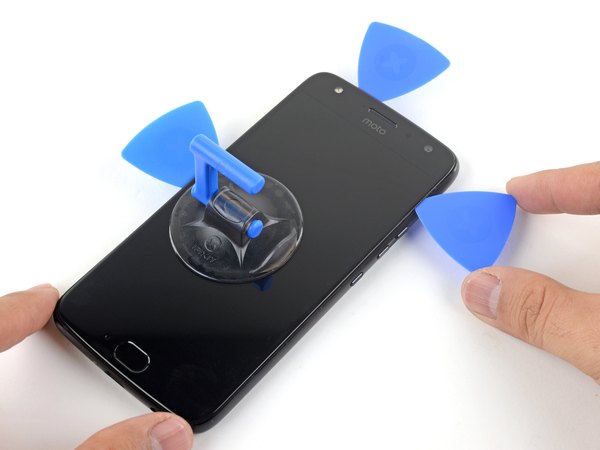

پیک رو آروم در طول لبه گوشی حرکت بده تا چسب‌های این قسمت بریده بشن. پیک رو همونجا توی درز رها کن تا چسب‌ها دوباره به هم نچسبن و کارت خراب نشه.

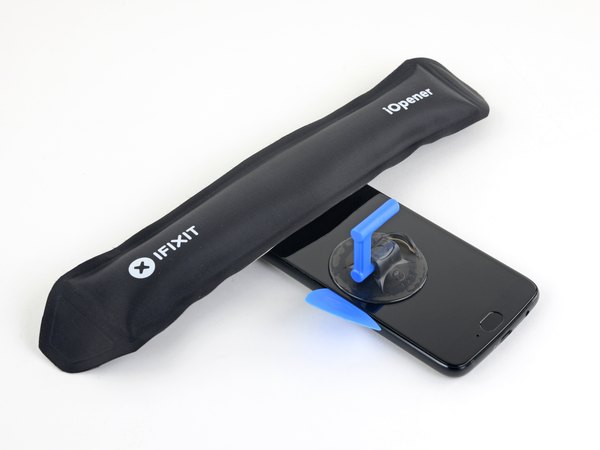

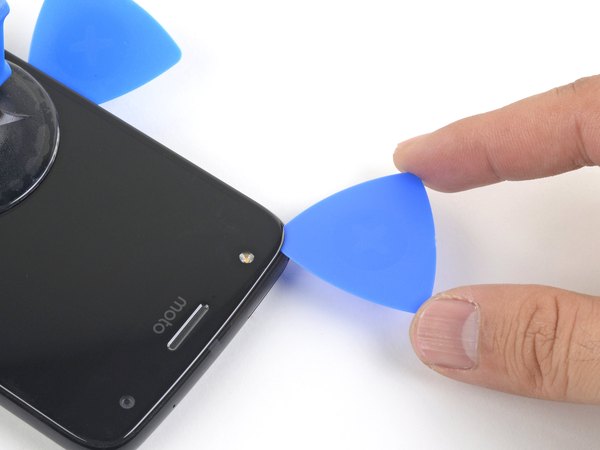

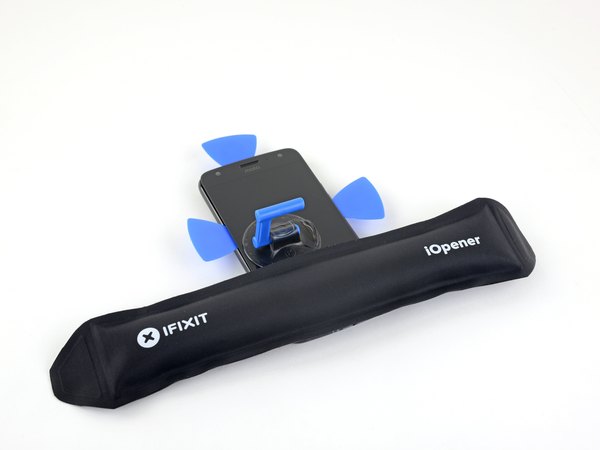

حالا لبه بالایی گوشی رو با پد حرارتی یا iOpener گرم کن. خیلی با احتیاط پیک رو دور گوشه بالایی بچرخون و چسب‌های لبه بالایی رو هم برش بده.

وقتشه لبه سمت راست گوشی رو با حرارت دادن نرم کنی.

← بازم تأکید می‌کنم، پیک رو نزدیک کابل‌ها خیلی عمیق وارد نکن تا فلت‌ها سالم بمونن.

با یه پیک بازکننده، چسب‌های لبه سمت راست رو هم به آرومی جدا کن.

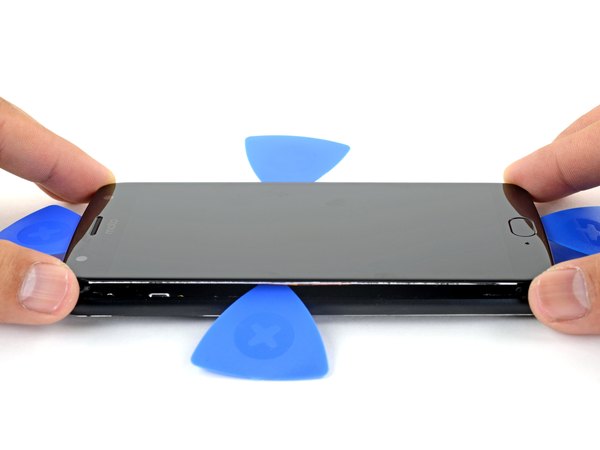

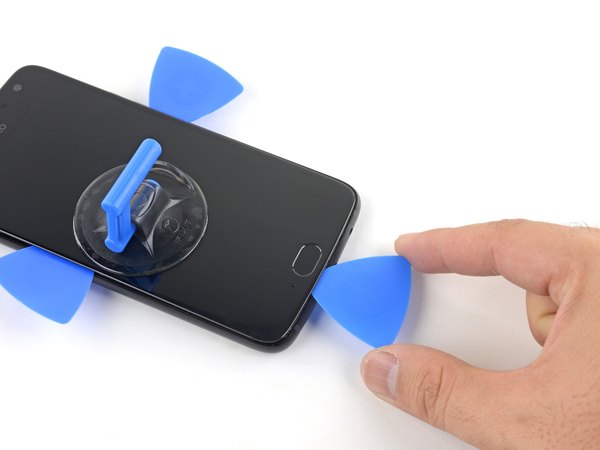

همین مراحل رو برای لبه پایینی گوشی هم تکرار کن؛ یعنی اول حرارت بده و بعد با پیک چسب‌ها رو ببر.

هنوز سعی نکن صفحه نمایش رو کامل جدا کنی! صفحه هنوز با چندتا فلت ظریف به برد اصلی وصله.

لبه سمت چپ صفحه رو خیلی آروم کمی بلند کن و اگه چسبی باقی مونده، با نوک پیک اون رو آزاد کن.

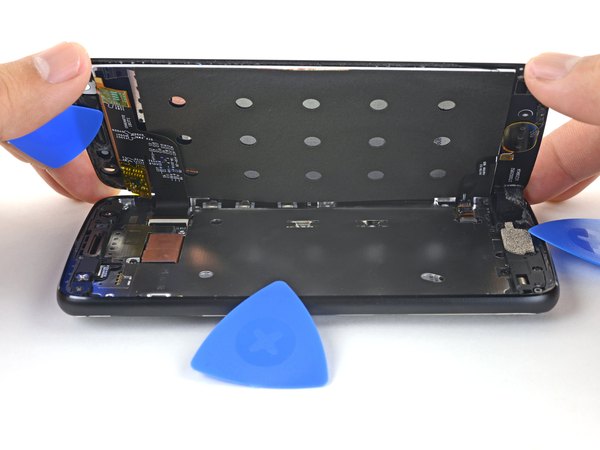

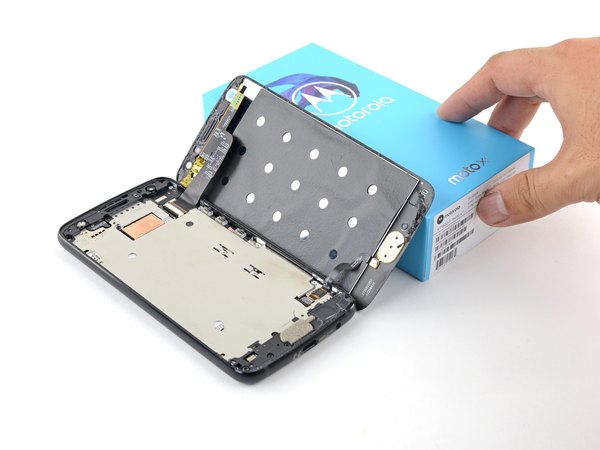

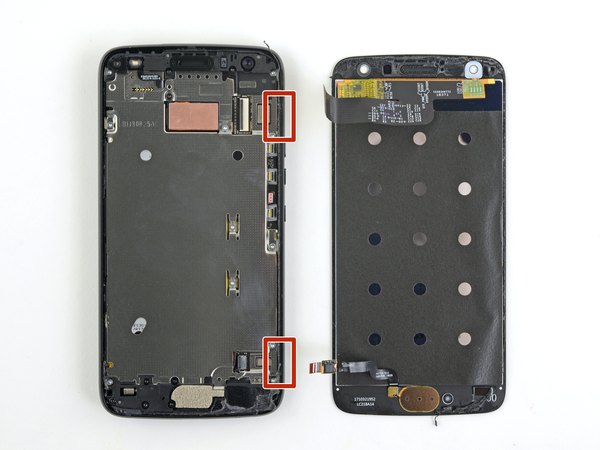

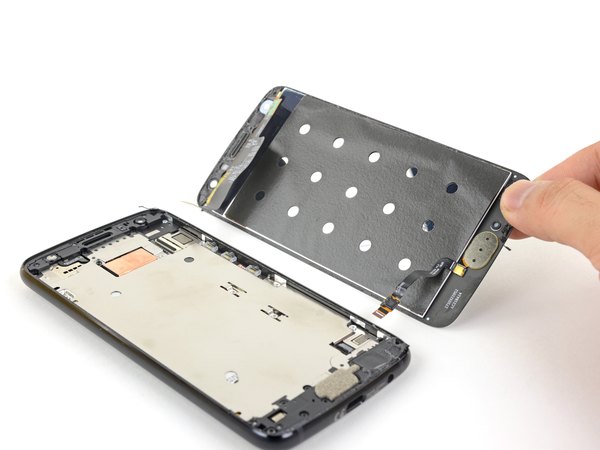

صفحه نمایش رو مثل یه کتاب باز کن و به یه جعبه کوچیک تکیه بده تا بتونی راحت روی کانکتورها کار کنی.

موقع بستن گوشی، قبل از اینکه چسب‌های نهایی رو بزنی، حتما یه بار گوشی رو روشن کن و همه‌چیز رو تست کن. یادت نره بعد از تست، دوباره گوشی رو کامل خاموش کنی.

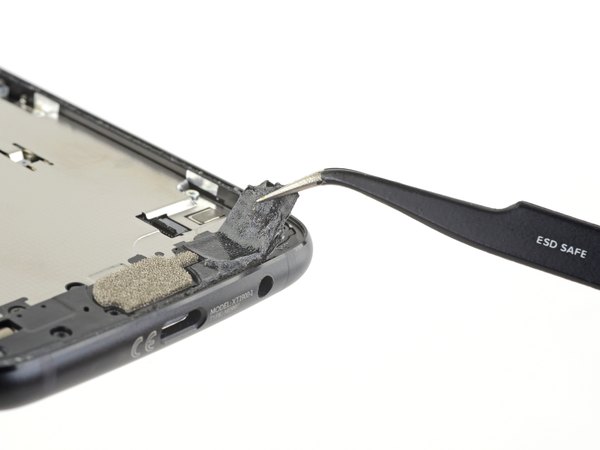

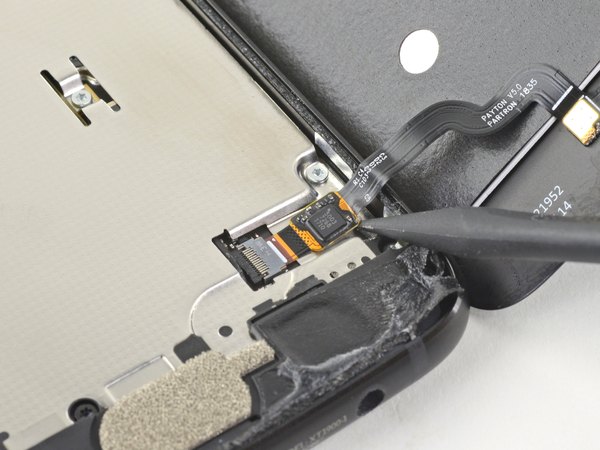

نوک صاف اسپاجر رو ببر زیر کابل سنسور اثر انگشت و خیلی ملایم به سمت بالا اهرم کن تا کابل از روی گوشی آزاد بشه.

به هیچ وجه کابل رو نکش! این فلت هنوز به یه سوکت ظریف ZIF روی برد متصل هست.

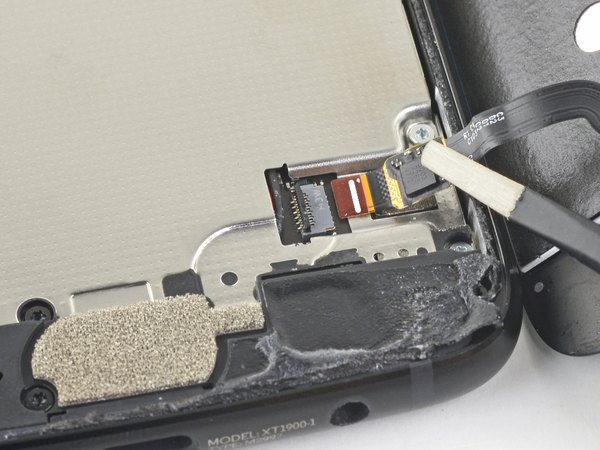

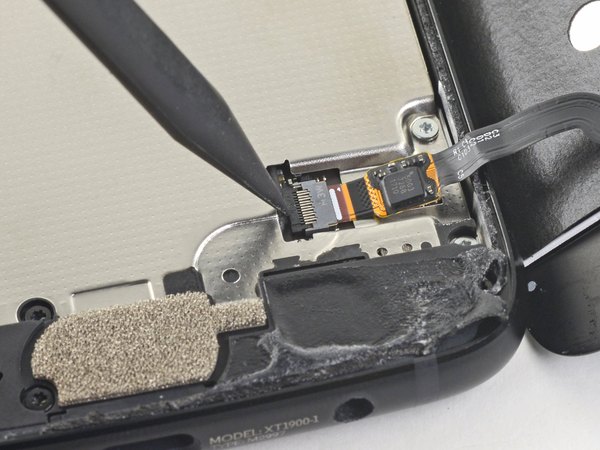

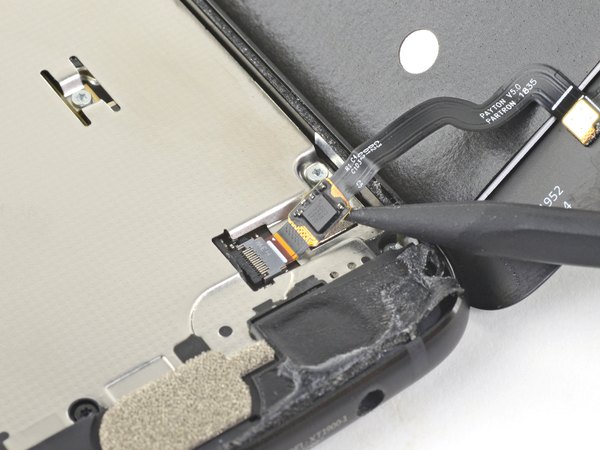

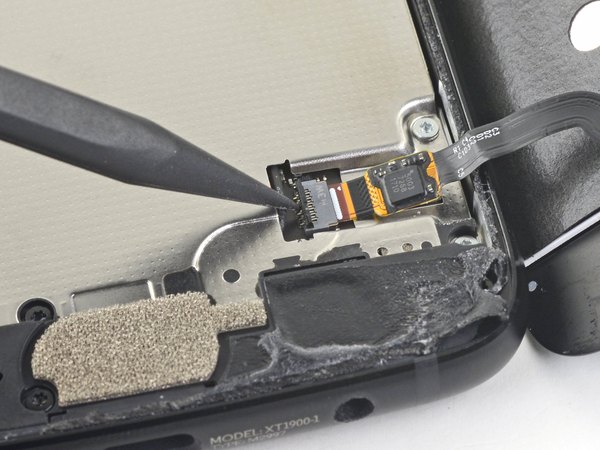

با نوک اسپاجر، ضامن کوچیک روی سوکت ZIF سنسور اثر انگشت (سمت راست و پایین گوشی) رو به سمت بالا بزن تا باز بشه. حالا با یه پنس، کابل سنسور رو خیلی با احتیاط از داخل سوکت بیرون بکش.

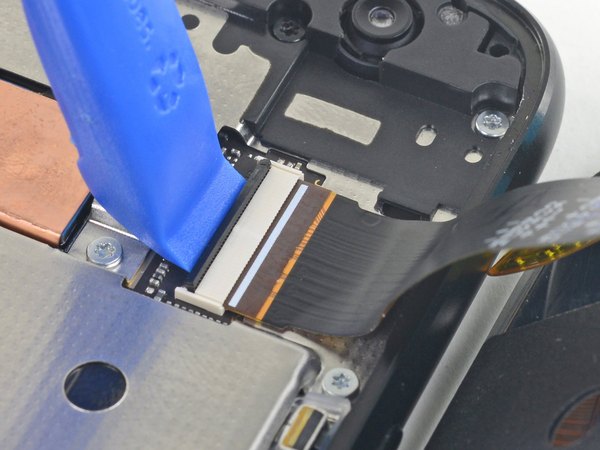

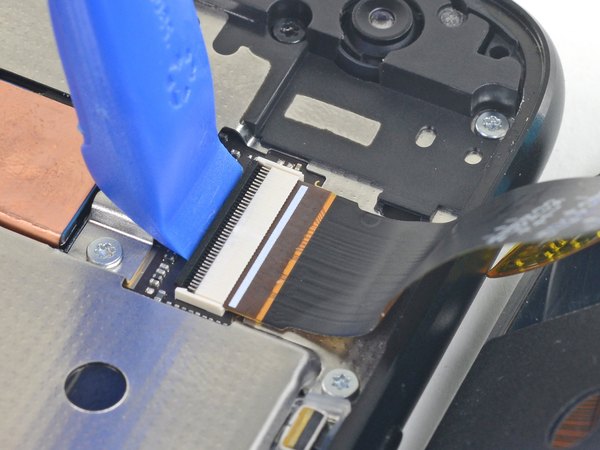

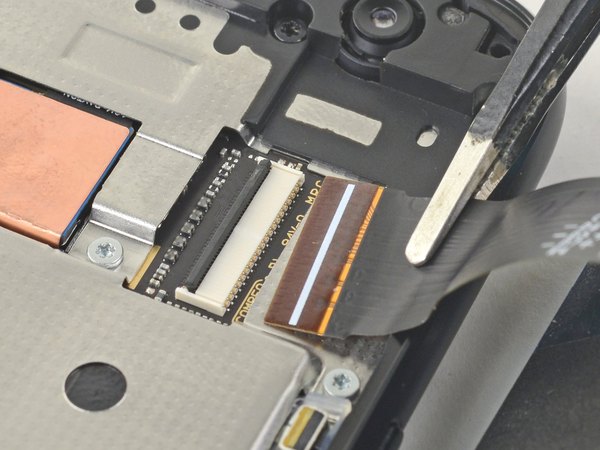

با یه ابزار پلاستیکی، ضامن پهن سوکت ZIF مربوط به فلت تصویر رو که سمت راست و بالای گوشی قرار داره، باز کن. دوباره با پنس، کابل صفحه نمایش رو به آرومی از داخل سوکت بکش بیرون.

حالا می‌تونی صفحه نمایش رو به طور کامل از گوشی جدا کنی و کنار بذاری.

موقع جمع کردن دستگاه، حتما چسب‌های قدیمی رو کاملا تمیز کن و از چسب‌های دوطرفه جدید و مخصوص برای محکم کردن صفحه استفاده کن.

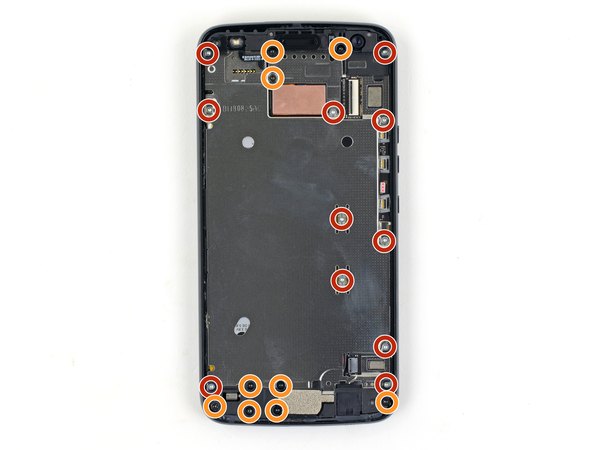

باید بیست تا پیچ روی فریم میانی رو باز کنی. جای این پیچ‌ها رو برات مشخص کردیم:

← یازده تا پیچ نقره‌ای 2.7 میلی‌متری که با پیچ‌گوشتی T3 باز می‌شن.

← نه تا پیچ مشکی 3.6 میلی‌متری که باید با T4 بازشون کنی.

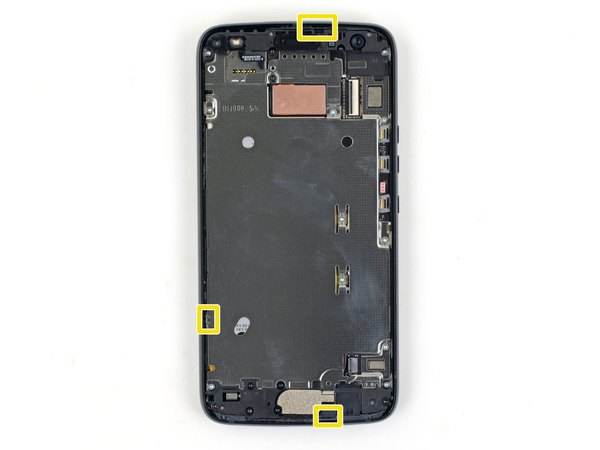

← یادت باشه فریم میانی علاوه بر پیچ‌ها، با چندتا گیره پلاستیکی هم سر جاش محکم شده.

تو چند قدم بعدی بهت می‌گیم چطور گیره‌های فریم رو بدون دردسر آزاد کنی.

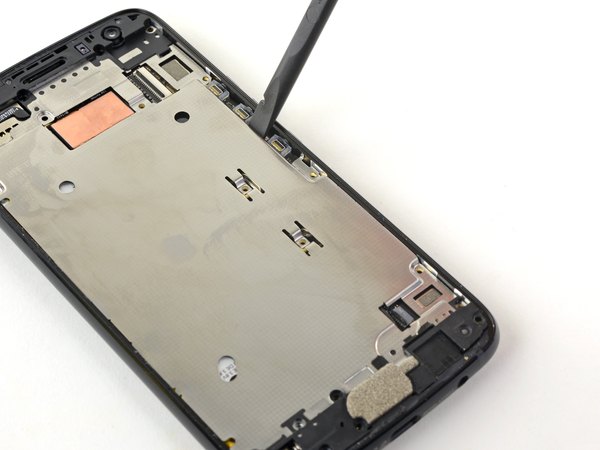

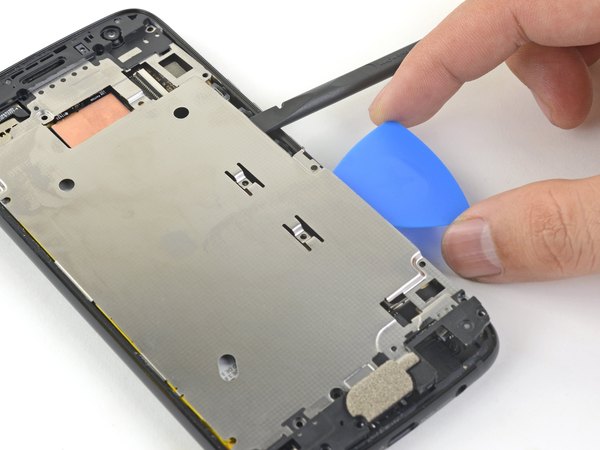

سر صاف یه اسپاجر رو بنداز زیر لبه سمت راست فریم فلزی و یه کم به سمت بالا فشار بیار تا فریم شل بشه. یه پیک همونجا قرار بده تا فریم دوباره سر جاش قفل نشه.

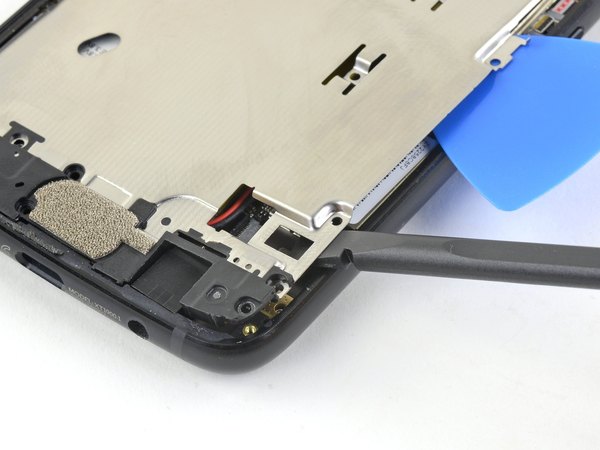

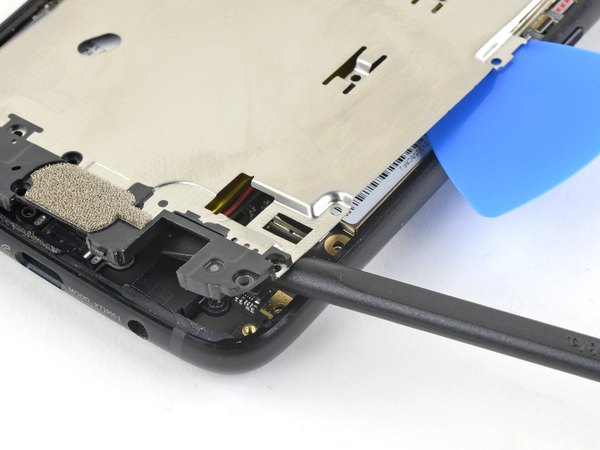

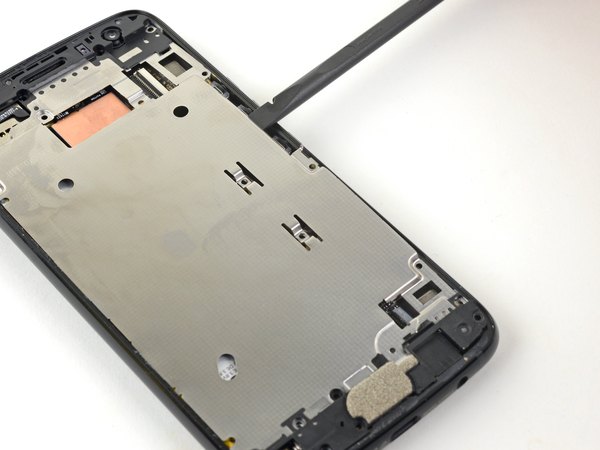

حالا اسپاجر رو ببر زیر لبه پایینی سمت راست فریم و دوباره اهرم کن تا گیره این قسمت هم آزاد بشه.

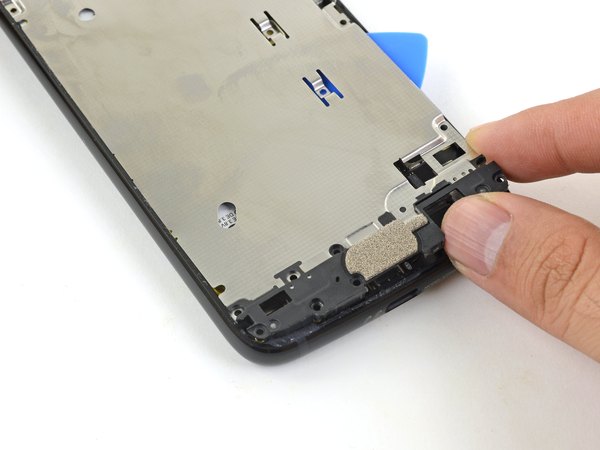

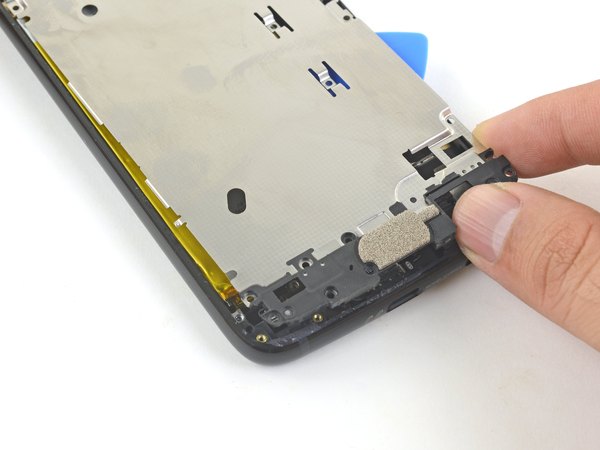

← لبه پایینی فریم رو بگیر و یه کوچولو به سمت راست بکش تا از زیر گیره فلزی رها بشه.

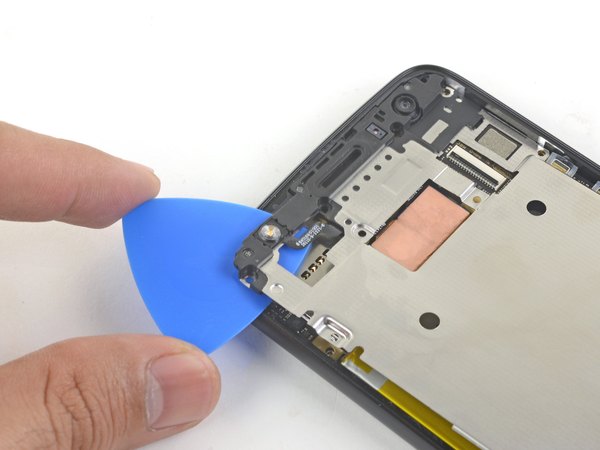

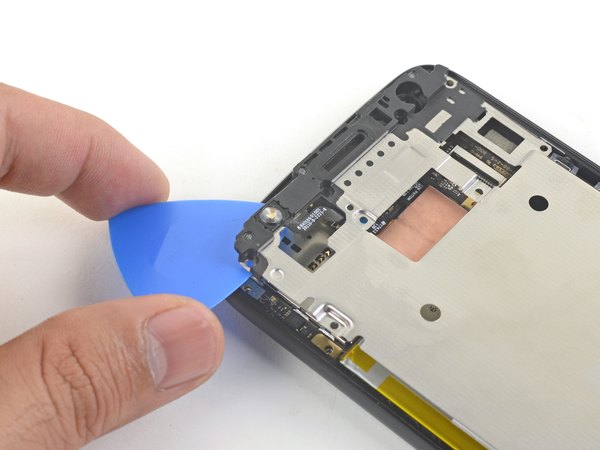

نوک پیک رو بنداز زیر گوشه بالا سمت چپ فریم و یه مقدار بپیچون تا گیره بالایی هم باز بشه.

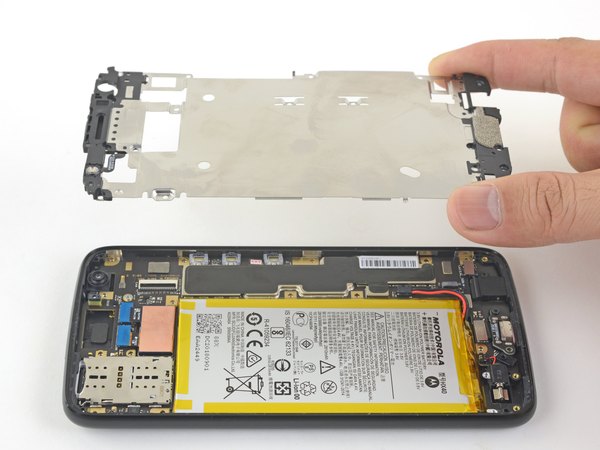

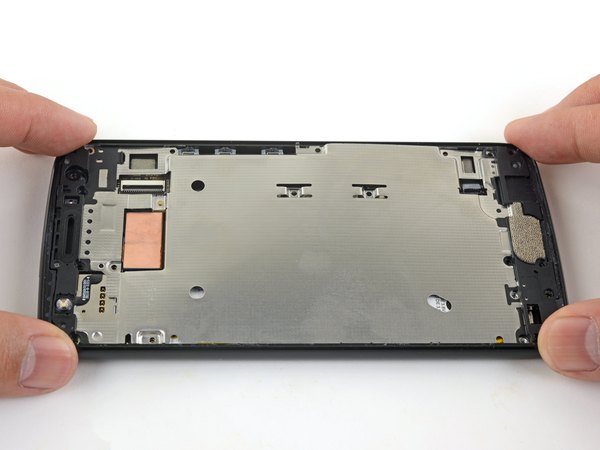

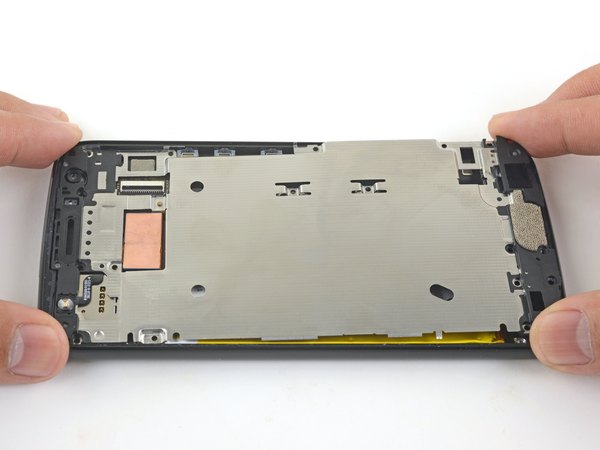

حالا فریم میانی رو کامل از روی گوشی بردار.

برای بستن دوباره فریم این نکات رو رعایت کن:

لبه بالایی فریم رو با گوشی تراز کن و فشار بده تا جا بیفته. لبه پایینی رو کمی به سمت چپ هدایت کن تا گیره فلزی دقیقا زیر لبه گوشی قرار بگیره.

در نهایت لبه پایینی فریم رو فشار بده تا کاملا محکم بشه.

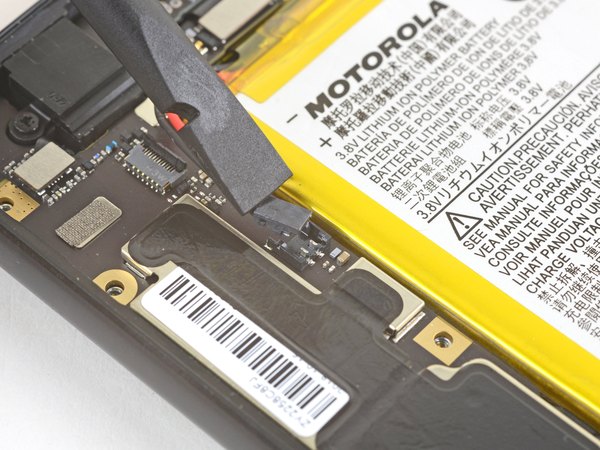

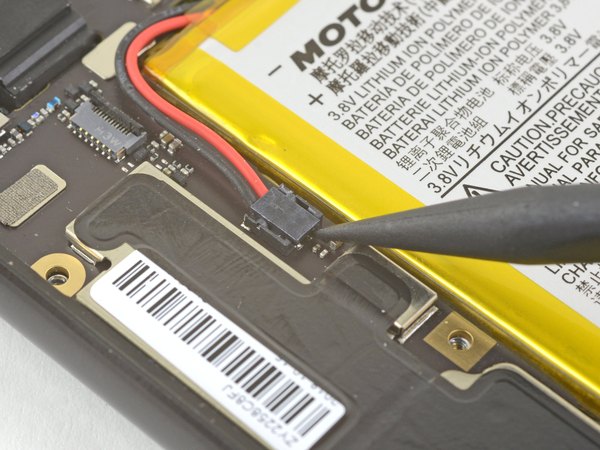

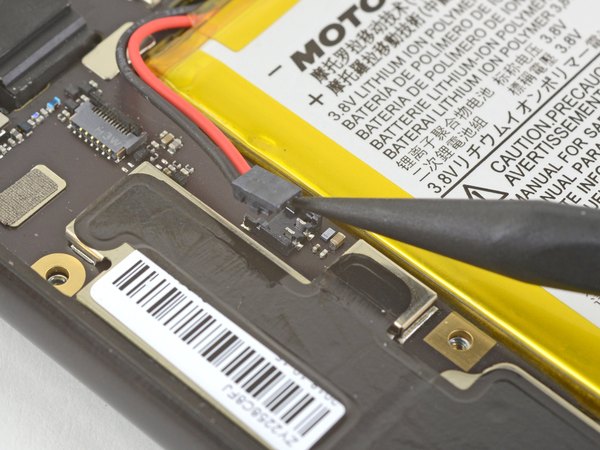

نوک اسپاجر رو ببر زیر لبه بالایی کانکتور باتری.

خیلی مراقب باش که به قطعات ریز روی برد که دور و بر سوکت هستن آسیبی نرسونی.

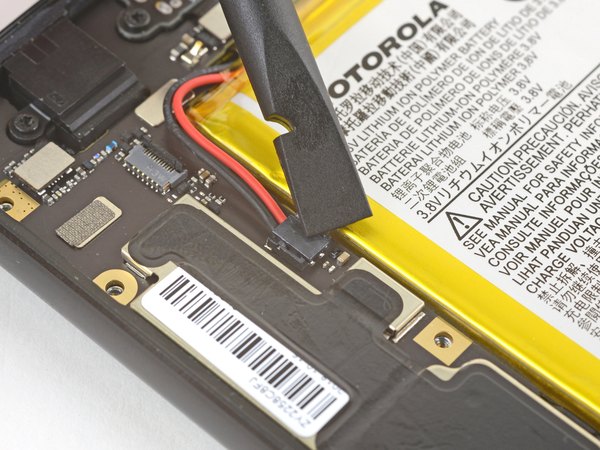

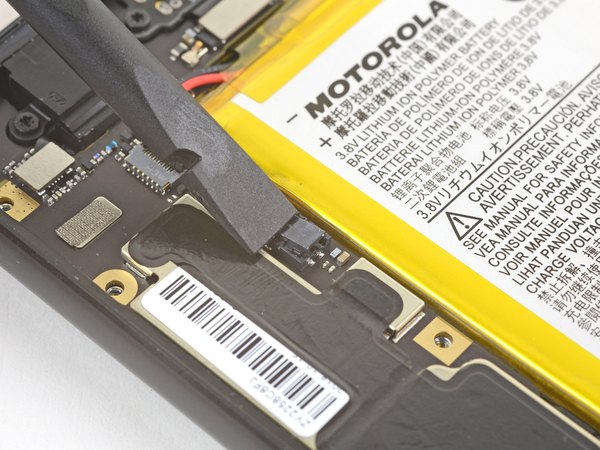

کانکتور رو به آرومی اهرم کن و به سمت بالا بزن تا اتصال باتری قطع بشه.

موقع وصل کردن دوباره باتری، کانکتور رو دقیقا روی سوکت تنظیم کن و بعد با انگشت یا یه اسپاجر روش فشار بیار تا جا بخوره.

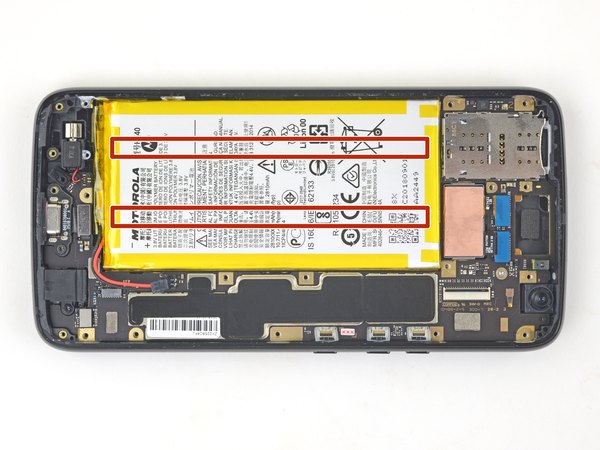

← باتری با دو نوار چسب نازک که زیرش قرار دارن به شاسی چسبیده.

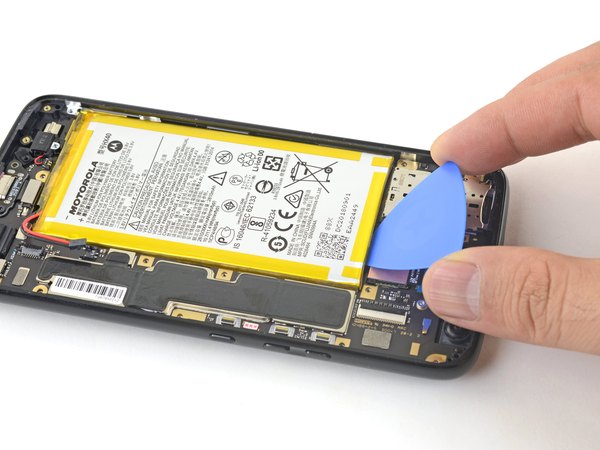

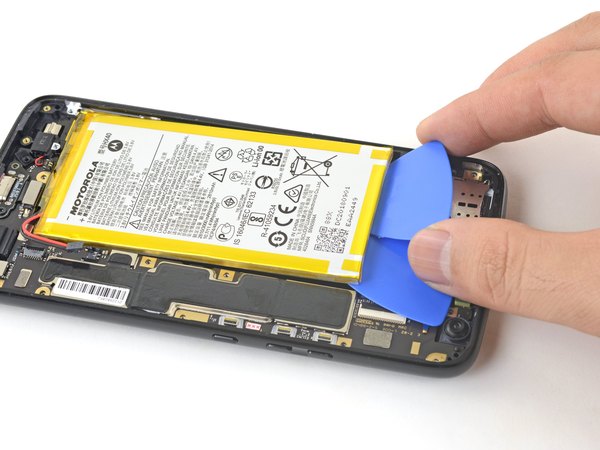

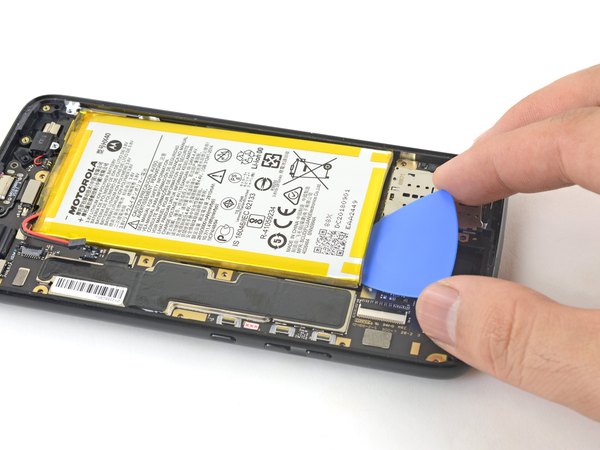

نوک یه پیک رو از زیر لبه پایینی باتری وارد کن. پیک رو به آرومی تا نیمه فشار بده داخل تا چسب‌ها شروع به جدا شدن کنن. یه پیک دیگه رو هم کنار اولی وارد کن و هل بده تا باتری کاملا از چسب‌ها آزاد بشه.

اگه دیدی باتری سفت چسبیده، می‌تونی چند قطره الکل ایزوپروپیل (بالای 90 درصد) رو لبه‌های باتری بریزی تا چسب رو نرم کنه.

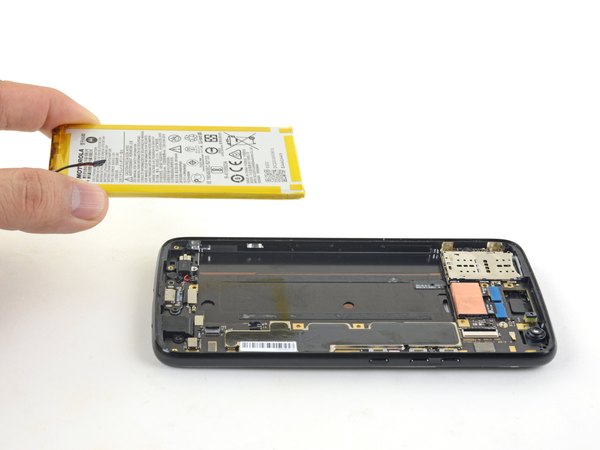

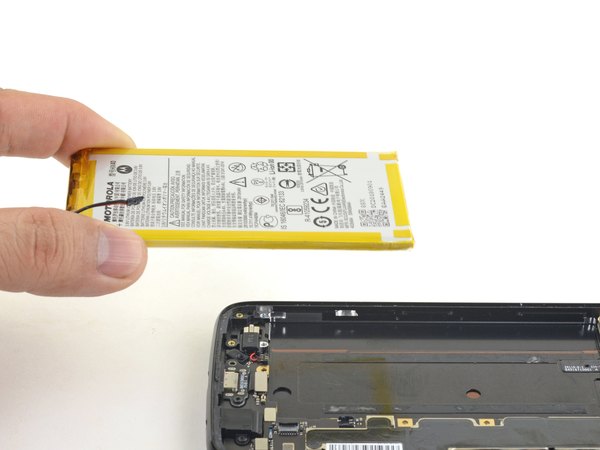

باتری رو با دست بگیر و از گوشی خارج کن.

برای نصب باتری جدید این کارها رو بکن:

تمام بقایای چسب‌های قبلی رو از جایگاه باتری تمیز کن. از نوارهای چسب جدید یا ورق‌های چسب دوطرفه مخصوص استفاده کن و کف شاسی بچسبون. باتری جدید رو بذار سر جاش و حدود 30 ثانیه محکم فشارش بده تا خوب بچسبه.

خب، اینم از تعویض باتری! حالا کافیه مراحل رو از آخر به اول انجام بدی تا گوشیت دوباره سر پا بشه. یادت نره بعد از اتمام کار، باتری جدیدت رو کالیبره کنی تا بیشترین بازدهی رو بهت بده.
