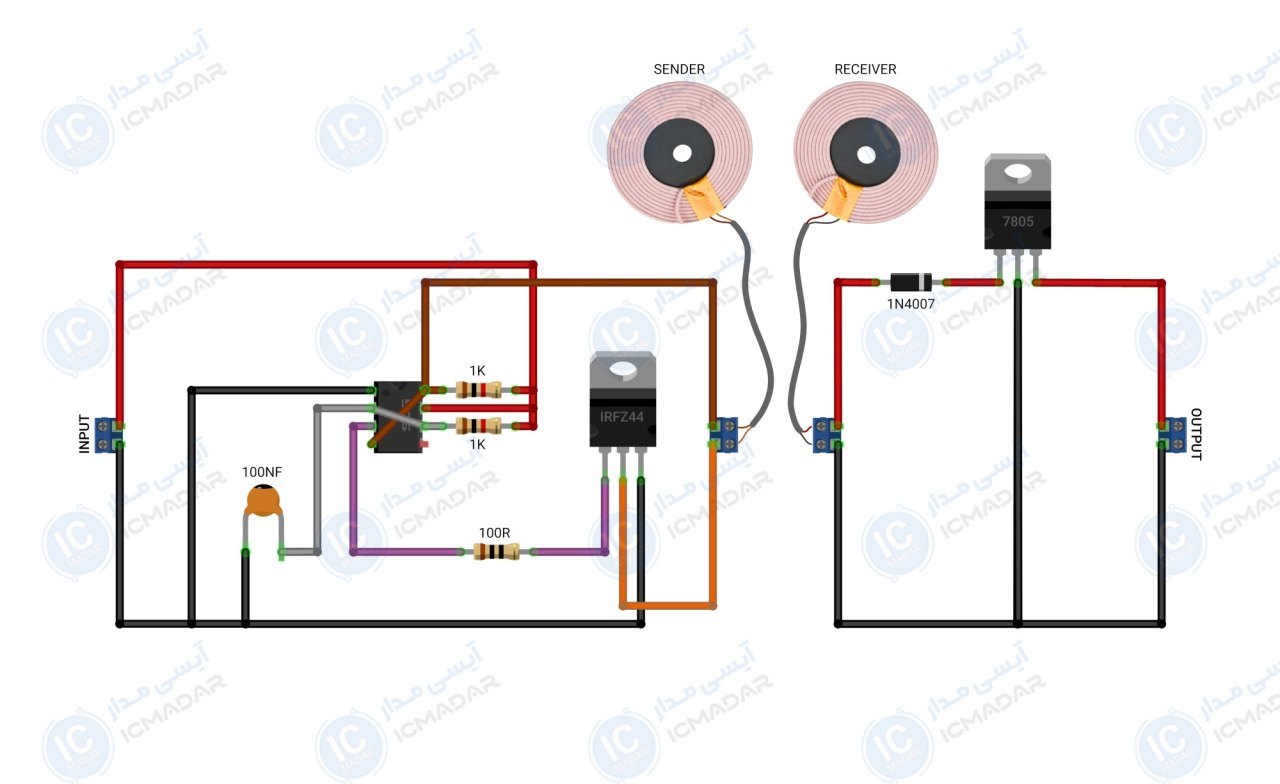

مدار شارژر وایرلس موبایل
شارژ بیسیم موبایل | شارژ کردن گجتهای هوشمند | شارژ بیسیم هدستها و هندزفریها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • تغذیه : 5 تا 12 ولت
- • ولتاژ دریافتی : 5 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان موردنیاز : حداقل ۲ آمپر
- • حدود جریان دریافتی : 700 میلی آمپر
- • حداکثر فاصله کاری : 2 سانت
- • قدرت مدار : بستگی به جریان و فاصله
- • پی سی بی : 37 در 37 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- آیسی NE555
- ماسفت IRFZ44
- رگلاتور 7805
- دیود 1N4007
- مقاومت 100 اهم
- مقاومت 1 کیلو اهم دو عدد
- خازن عدسی 100 نانو فاراد
- کانکتور مادگی USB
آشنایی با قطعات مدار
