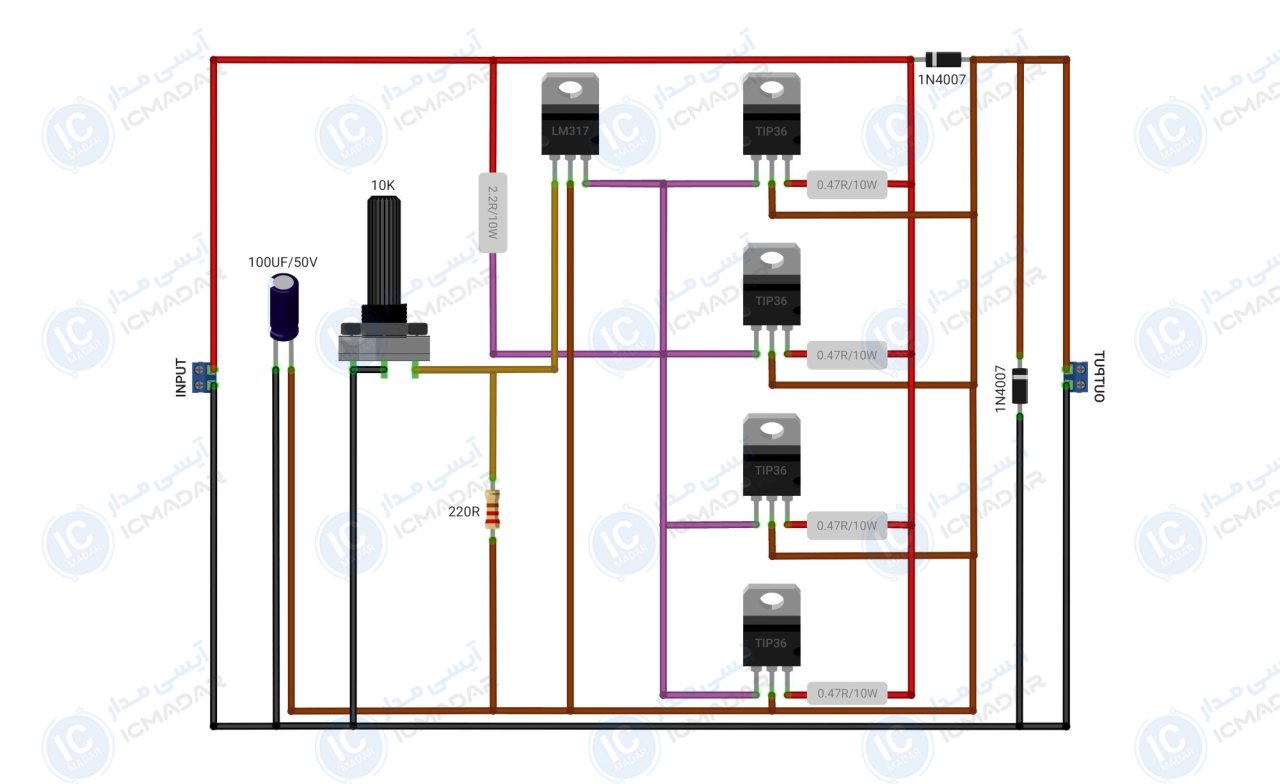

مدار منبع تغذیه 10 آمپری متغییر

مشخصات فنی

• • تراشه : LM317
• • دامنه ولتاژ : 1.2 تا 37 ولت
• • ماکزیموم جریان خروجی : 10 آمپر
• • قابلیت کنترل ولتاژ : بله
• • قابلیت کنترل جریان : خیر
• • تغذیه ورودی : 12 تا 30 ولت
• • نوع تغذیه ورودی : مستقیم
• • نشانگر ال ای دی : خیر
• • پی سی بی : 96 در 45 میلیمتر
• • تعداد قطعات : 15 عدد

لیست قطعات

• رگلاتور LM317
• ترانزیستور TIP36 چهار عدد
• ولوم 10 کیلو اهم
• مقاومت 2.2 اهم 10 وات
• مقاومت 0.47 اهم 10 وات چهار عدد
• مقاومت 220 اهم
• خازن 100 میکرو فاراد 50 ولت
• دیود 1N4007 دو عدد
