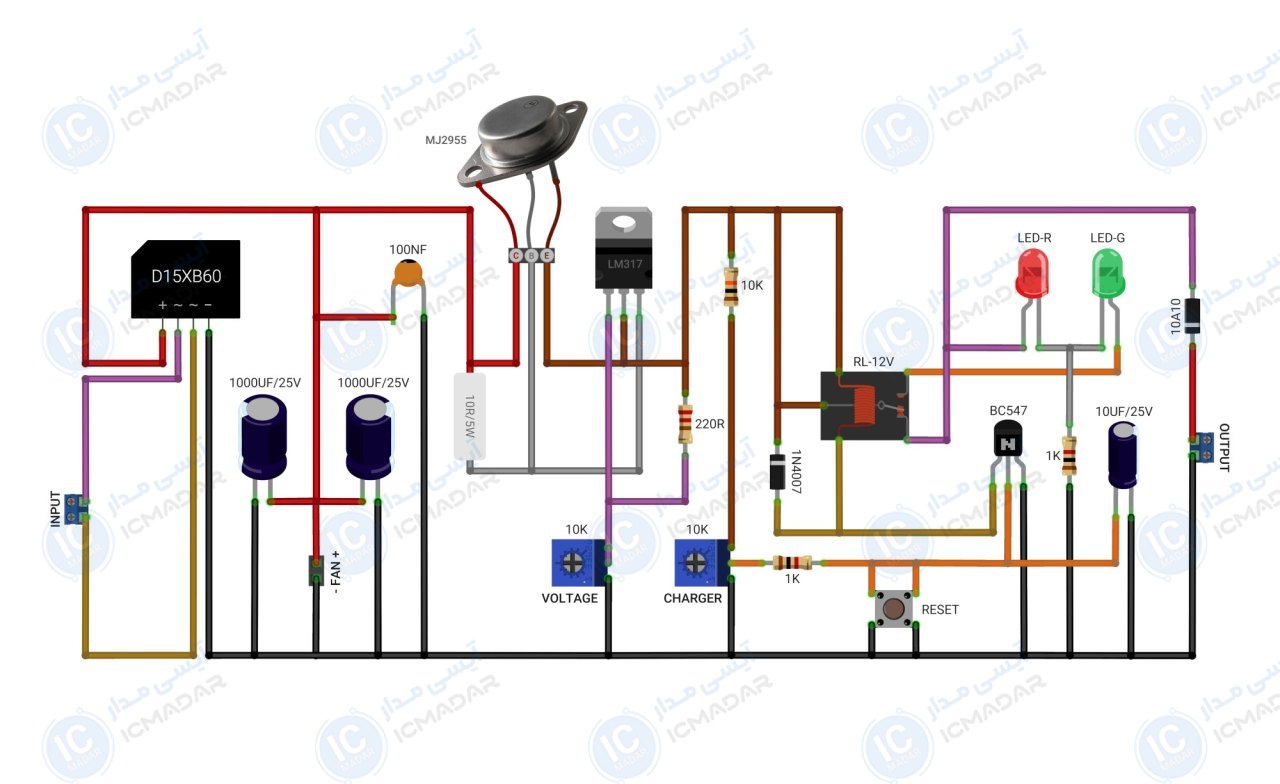

مدار شارژر باطری تمام اتوماتیک 10 آمپری
شارژ باتری خودرو | شارژ باتری سیستمهای ایمنی | شارژ باتری موتورسیکلت
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی ولتاژ : 12 ولت
- • نوع ورودی : AC/DC
- • جریان خروجی : 10 امپر
- • مدیریت شارژ هوشمند : بله
- • قابلیت قطع خودکار : دارد
- • وضعیت شارژ : دارد
- • وضعیت شارژ کامل : دارد
- • حفاظت اتصال معکوس : دارد
- • پی سی بی : 65 در 75 میلیمتر
- • تعداد قطعات : 20 عدد
لیست قطعات
- ترانزیستور MJ2955
- رگلاتور LM317
- ترانزیستور BC547
- خازن 1000 میکرو فاراد 25 ولت دو عدد
- خازن عدسی 100 نانو فاراد
- دیود 10A10
- خازن 10 میکرو فاراد 25 ولت
- مولتی ترن 10 کیلو اهم دو عدد
- دیود 1N4007
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 220 اهم
- مقاومت 10 اهم 5 وات
- پل دیود D15XB60
- ال ای دی مات قرمز
- ال ای دی مات سبز
- رله 12 ولت
- فن 12 ولت
آشنایی با قطعات مدار

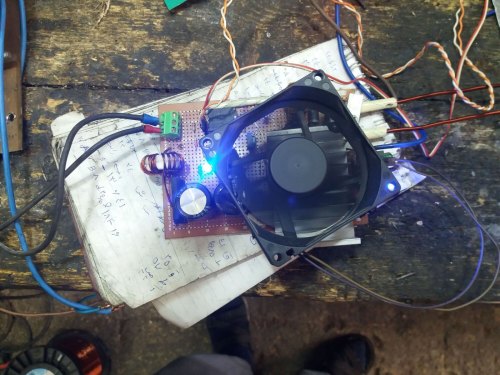

یک نفر این پروژه رو ساخته!
