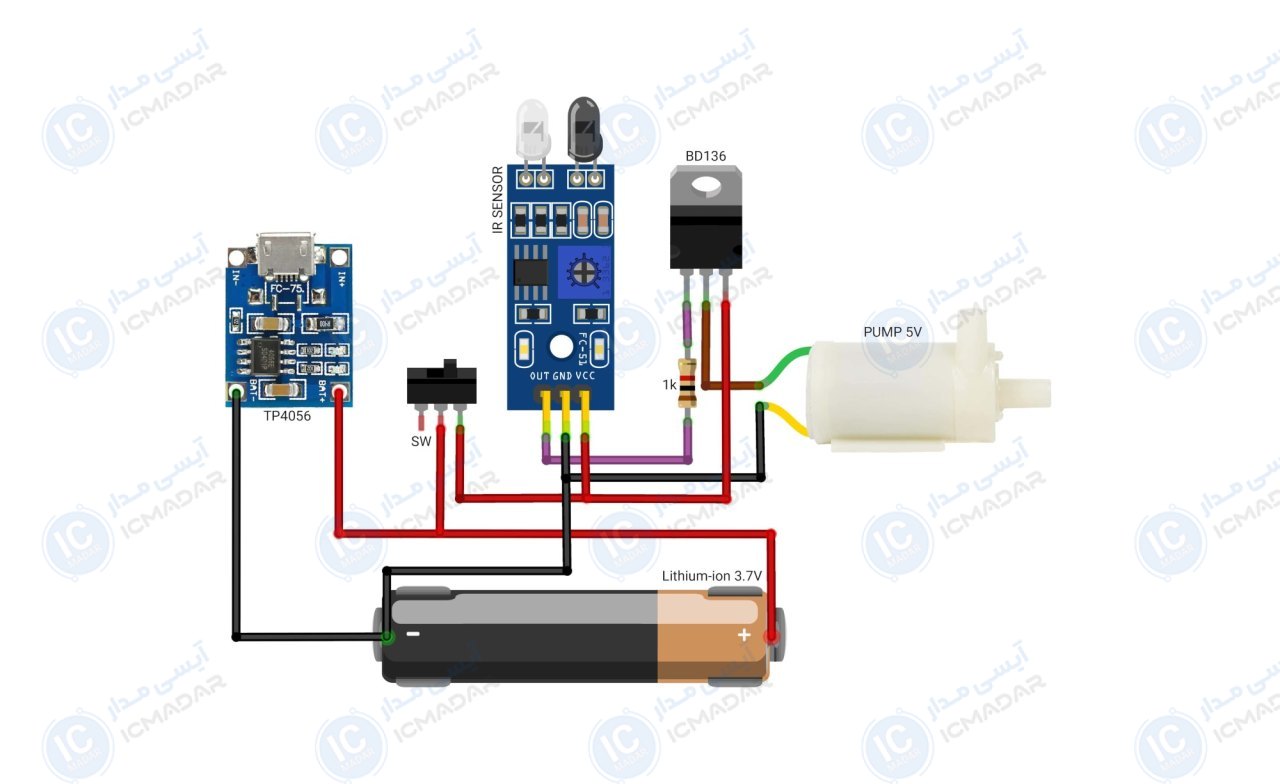

مدار ضد عفونی کننده شارژی
استفاده در ورودی فروشگاهها | نصب در بیمارستانها و کلینیکها | مناسب برای مدارس و دانشگاهها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 3.7 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : نیم آمپر
- • نوع خروجی : اسپری یا مایع
- • مدت پاسخگویی : کمتر از 1 ثانیه
- • برد تشخیص : 3 تا 5 سانتیمتر
- • نوع سنسور : مادون قرمز
- • قابلیت شارژ باطری : بله
- • پی سی بی : _
- • تعداد قطعات : 7 عدد
لیست قطعات
- ترانزیستور BD136
- مقاومت 1 کیلو اهم
- ماژول فرستنده و گیرنده مادون قرمز
- ماژول TP4056
- پمپ 5 ولت
- باطری لیتیوم یون 3.7 ولت
- کلید کشویی
آشنایی با قطعات مدار

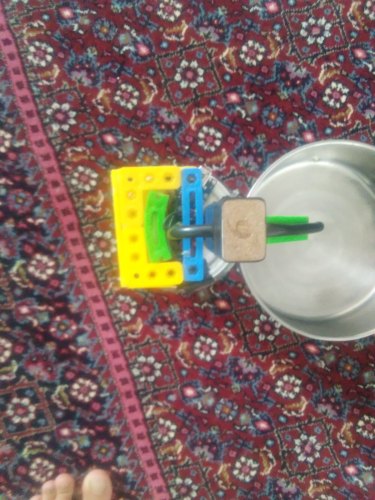

یک نفر این پروژه رو ساخته!
