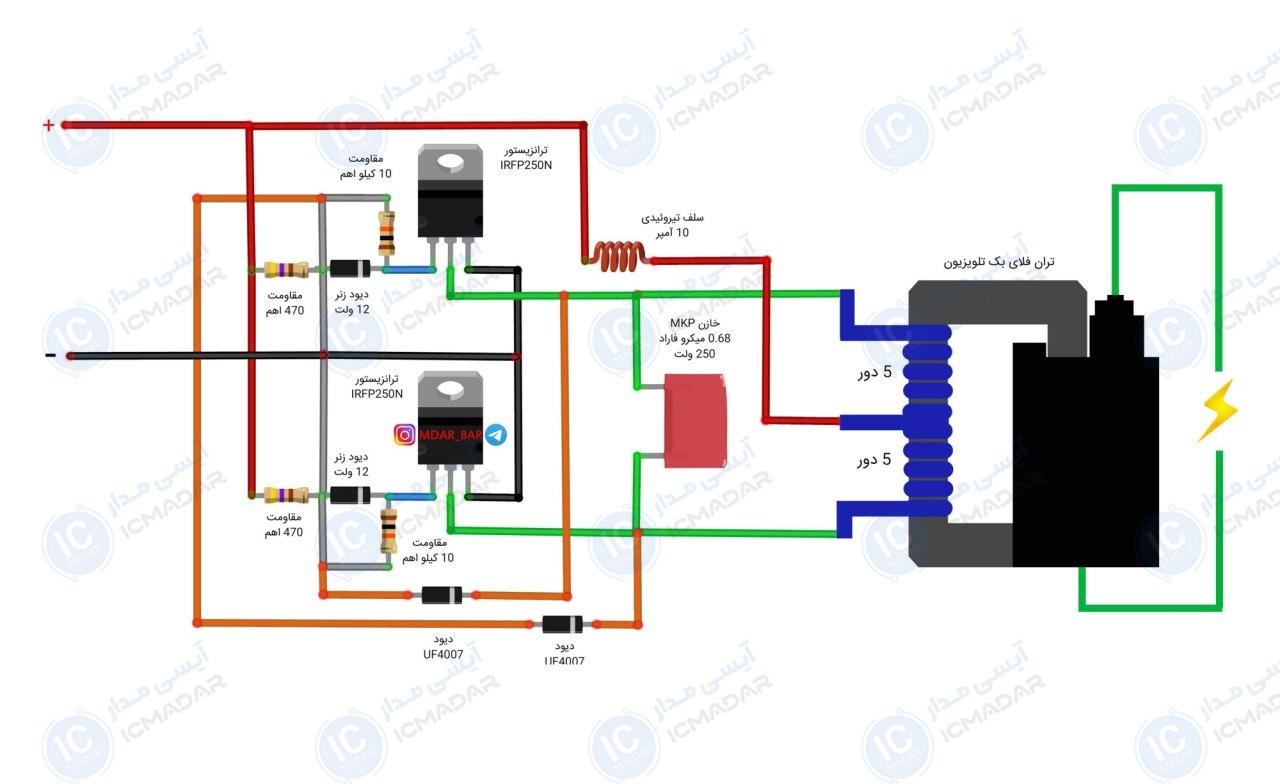

مدار جرقه زن با فلای بک تلویزیون
تغذیه کویل تسلا | تولید ولتاژ بالا برای آزمایشگاه | تست تجهیزات ولتاژ بالا
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 12 ولت
- • ولتاژ خروجی : 7 کیلو ولت
- • نوع ولتاژ خروجی : متناوب
- • توان مصرفی مدار: 120 وات
- • نشانگر ال ای دی : خیر
- • حداکثر دمای کاری : 70 درجه
- • ایمنی استفاده : خطرناک
- • کارایی : بالا برای جرقهزنی
- • پی سی بی : 50 در 45 میلیمتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- ماسفت IRFP250N دو عدد
- خازن 680 نانو فاراد 400 ولت ام کا تی
- دیود زنر 1 وات 12 ولت 1N4742 دو عدد
- مقاومت 470 اهم 3 وات دو عدد
- مقاومت 10 کیلو اهم 1/4 وات دو عدد
- دیود UF4007 دو عدد
- سلف تیروئیدی 10 آمپر 100 میکرو هانری
آشنایی با قطعات مدار

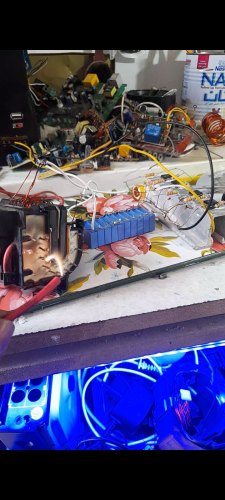

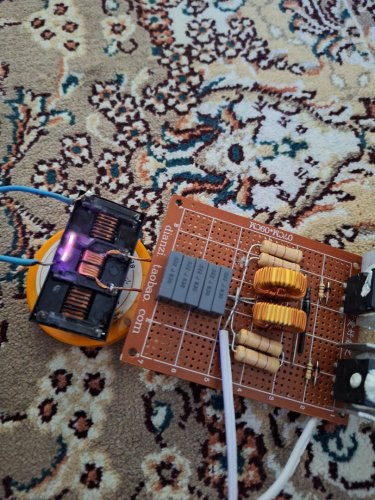

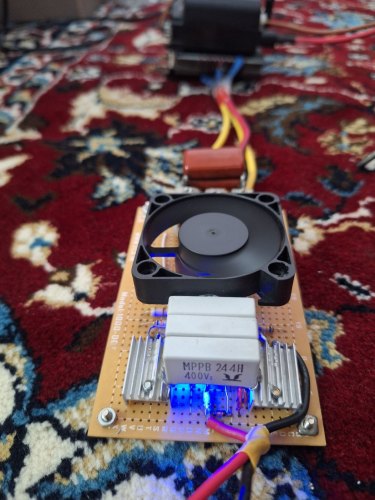

تا الان ۷ نفر این پروژه رو ساختند!
نمایش همه پروژهها
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
