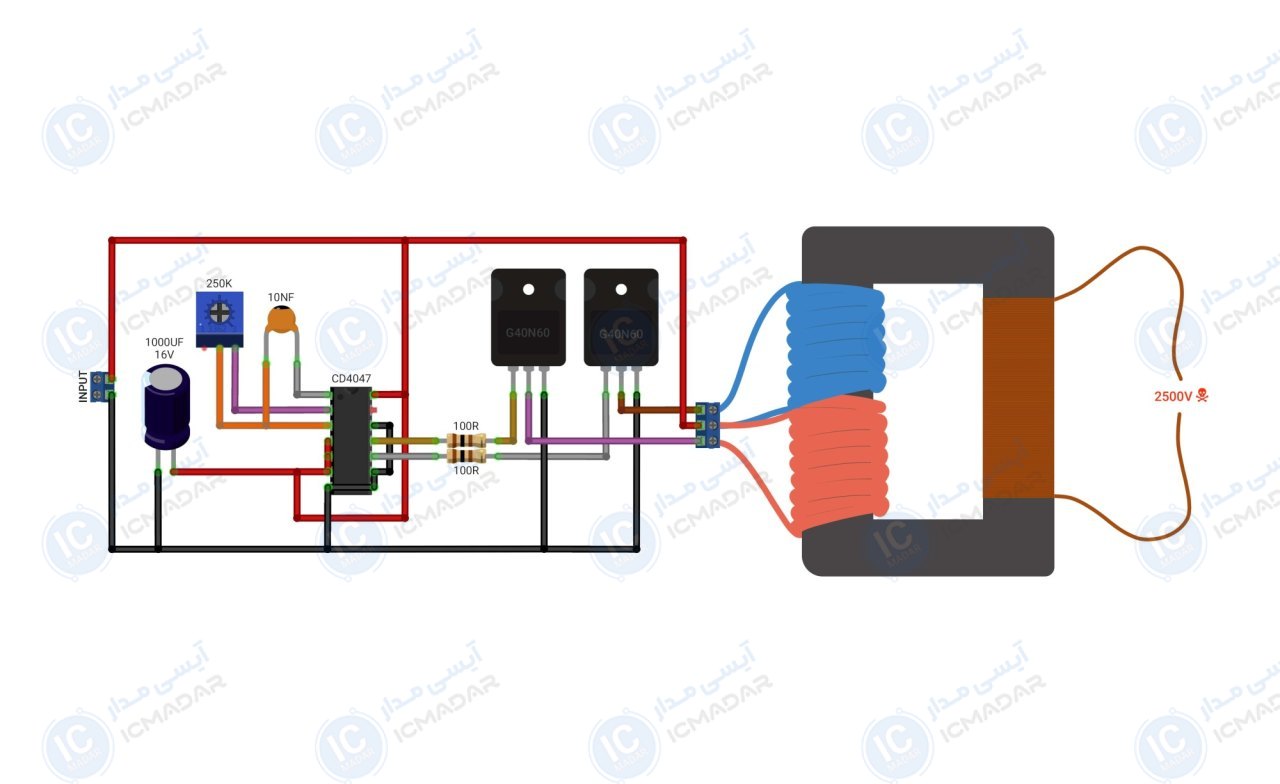

مدار پالس ژنراتور پر قدرت CD4047
ایجاد جرقههای الکتریکی | تولید میدان الکتریکی بالا | آزمایشهای علمی و پژوهشی
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 12 ولت
- • نوع ورودی : مستقیم
- • ولتاژ خروجی : 2.5 کیلو ولت
- • نوع خروجی : متناوب
- • جریان موردنیاز : 3 آمپر
- • پایداری فرکانس : بالا
- • نوع هسته : فریت فلایبک
- • نشانگر ال ای دی : خیر
- • پی سی بی : 65 در 30 میلیمتر
- • تعداد قطعات : 7 عدد
لیست قطعات
- آیسی CD4047

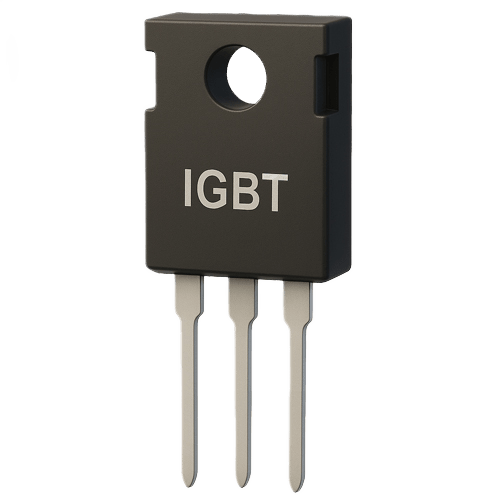

- ترانزیستور G40N60 دوعدد
- خازن 1000 میکرو فاراد 16 ولت
- خازن عدسی 10 نانو فاراد
- مقاومت 100 اهم دو عدد
آشنایی با قطعات مدار
