تعویض بازوی هرزگرد خشک‌کن Whirlpool

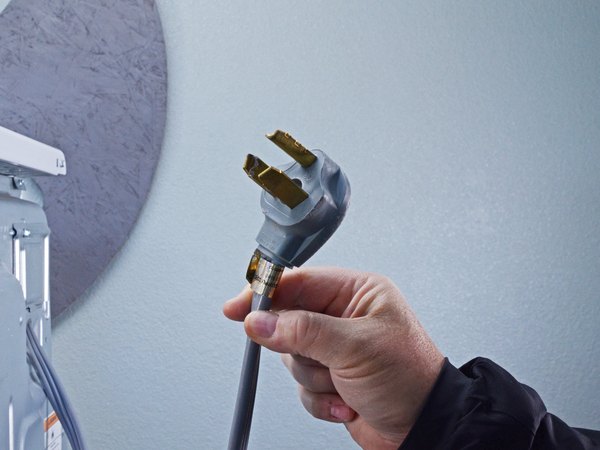

اول از همه و قبل از شروع هر کاری، حتما دوشاخه خشک‌کن رو از پریز برق بکش تا ایمنی کامل برقرار بشه.

ممکنه کابل برق دستگاه تو به‌جای سه شاخه، چهار شاخه داشته باشه. اون شاخه اضافی در واقع همون اتصال ارت یا زمین هست که برای ایمنی بیشتر طراحی شده.

در طول این تعمیر، حواست به جایگاه هر پیچ باشه. بهتره پیچ‌ها رو روی یه پد مگنتی دسته‌بندی کنی تا موقع بستن دستگاه، هر کدوم دقیقا سر جای قبلی خودش بسته بشه.

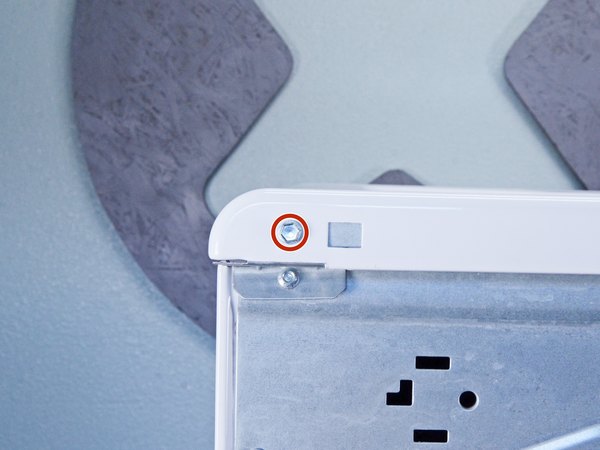

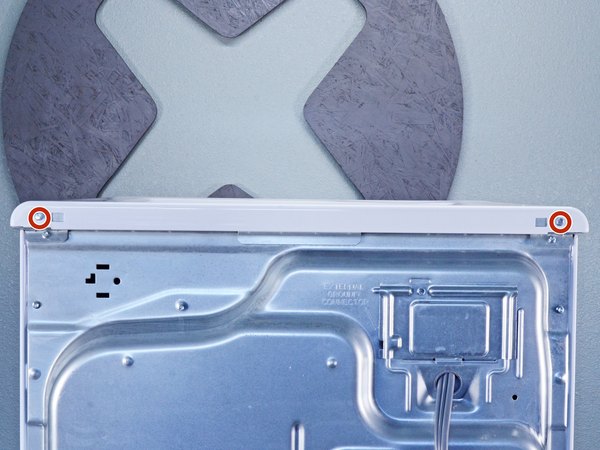

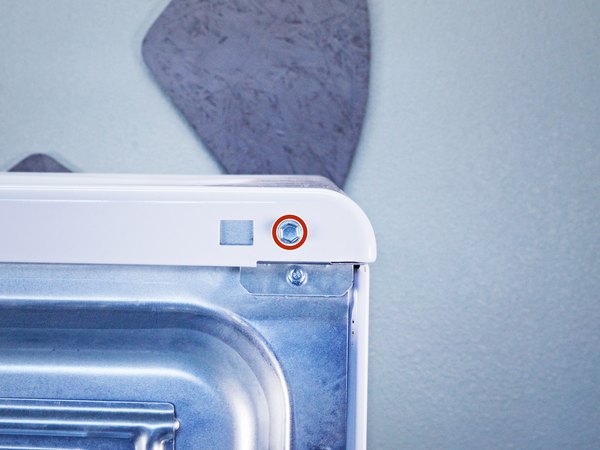

← حالا با یه آچار بکس دستی، پیچ‌هایی که پنل بالایی رو به براکت پنل پشتی وصل کردن، باز کن.

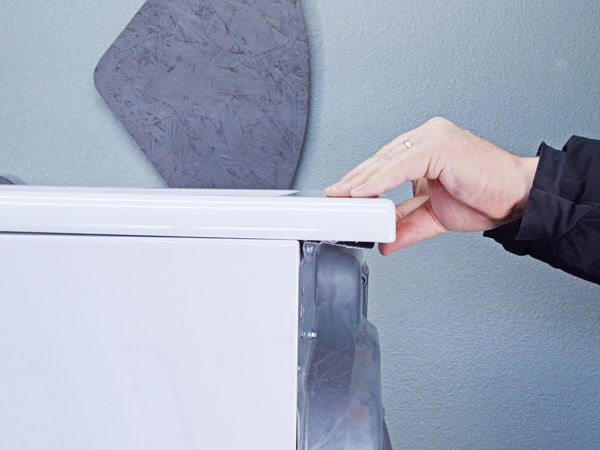

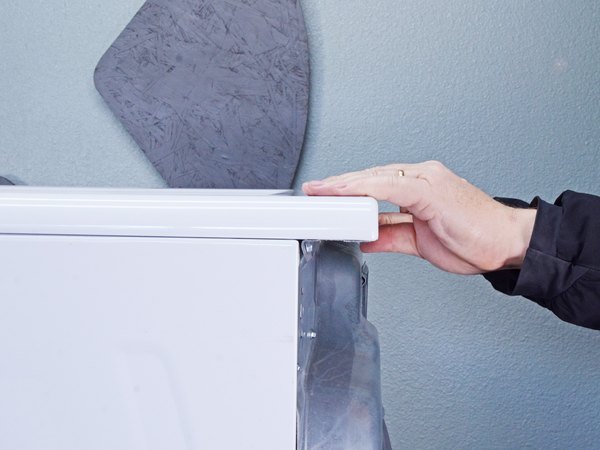

پنل بالایی رو با دو دست بگیر و حدود یکی دو سانتیمتر به سمت پشت دستگاه هل بده تا از جاش آزاد بشه.

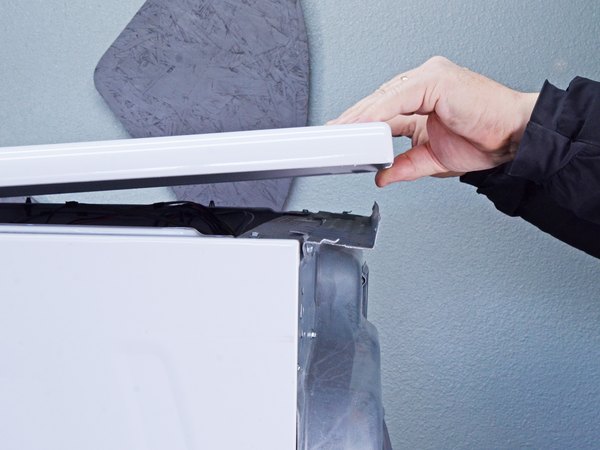

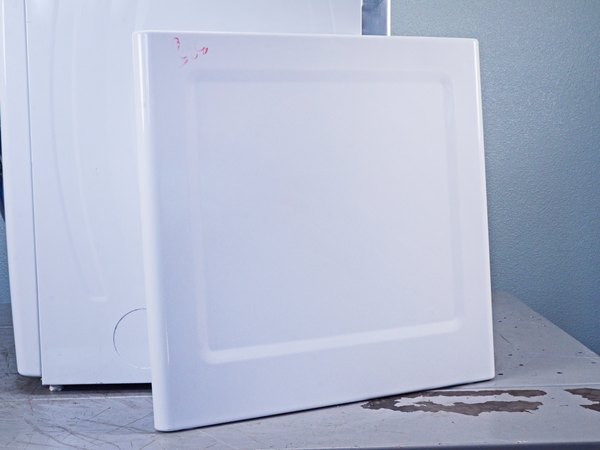

حالا پنل بالایی رو به سمت بالا بکش تا کاملا از بدنه دستگاه جدا بشه. پنل رو بردار و تو یه جای امن قرار بده تا موقع کار آسیب نبینه.

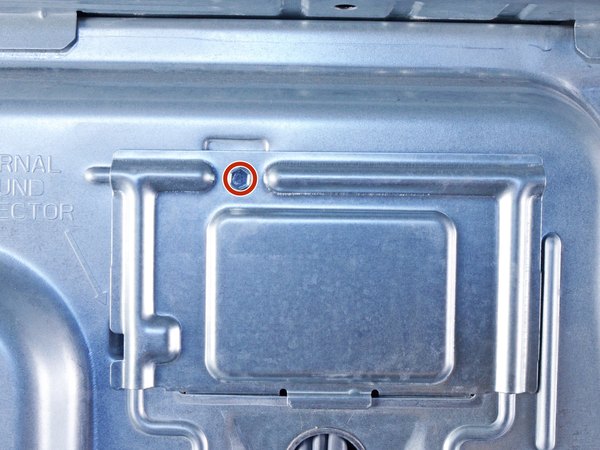

← پیچ نگهدارنده صفحه پوششی رو با پیچ‌گوشتی باز کن.

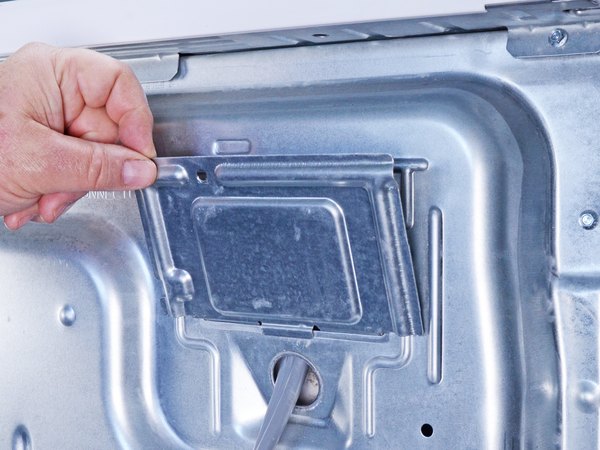

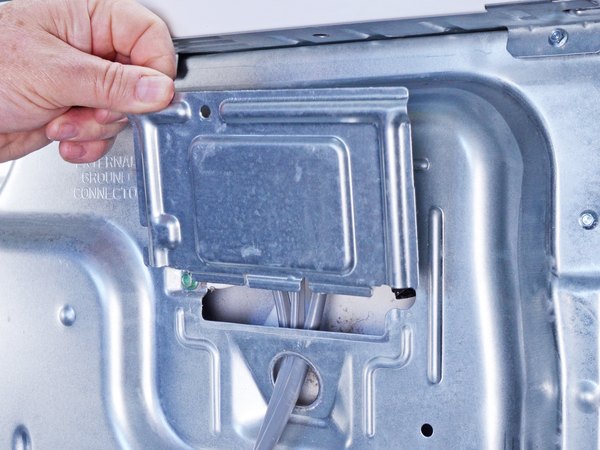

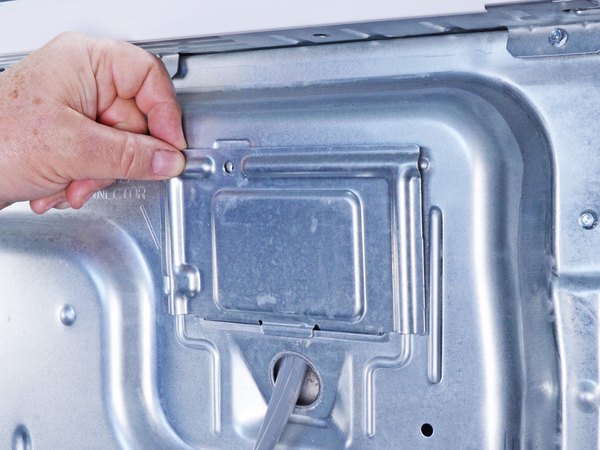

حالا که پیچ باز شده، صفحه پوششی رو بردار و کنار بذار.

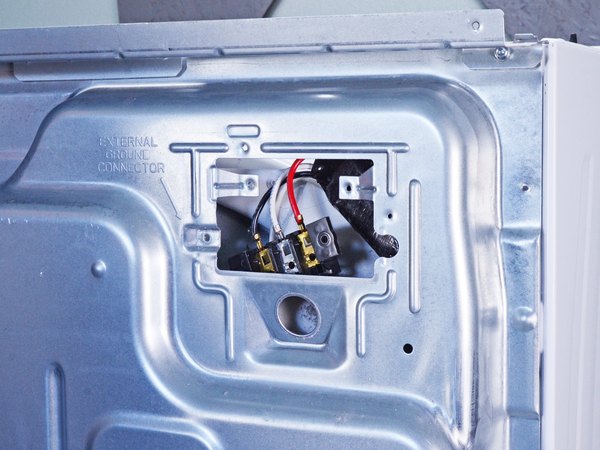

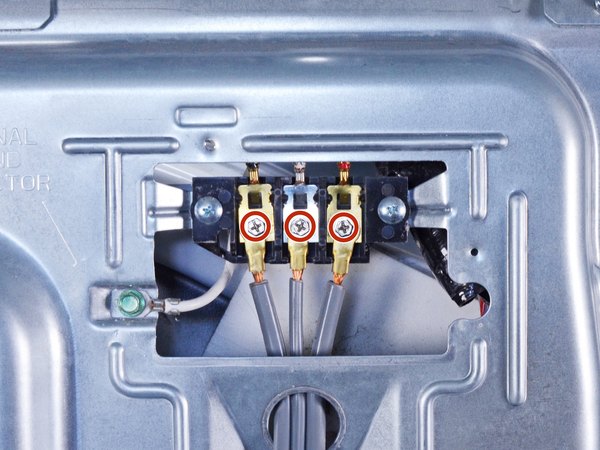

← پیچ‌هایی که کابل‌های برق رو سر جاشون محکم کردن، باز کن.

اگه فکر می‌کنی ممکنه ترتیب کابل‌ها یادت بره، با یه ماژیک علامت‌گذاریشون کن یا قبل از باز کردن یه عکس ازشون بگیر تا خیالت راحت باشه.

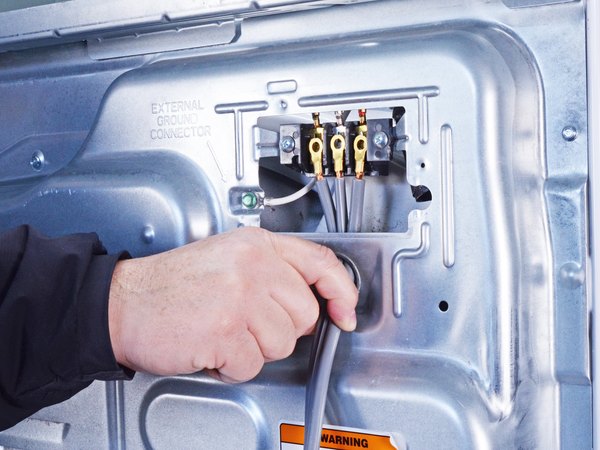

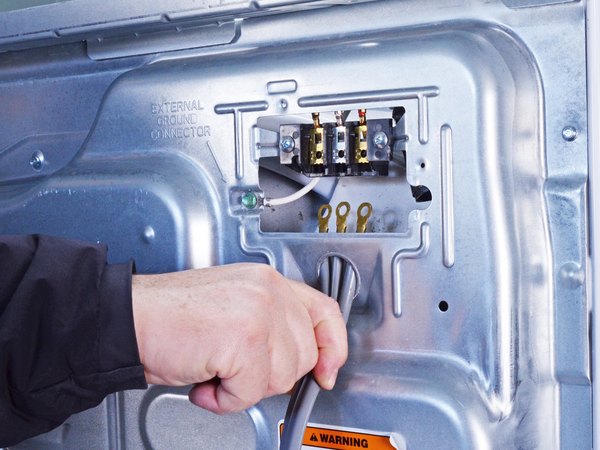

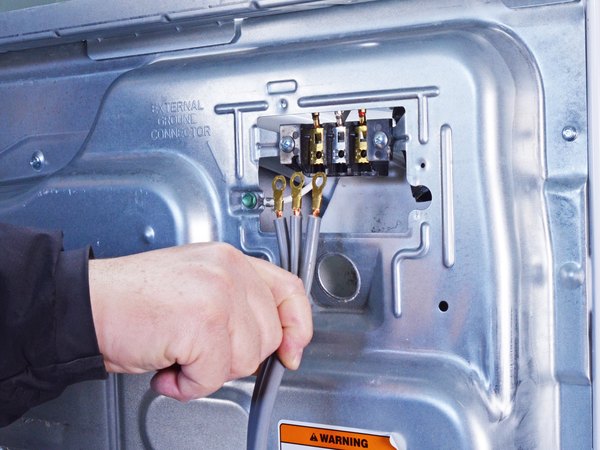

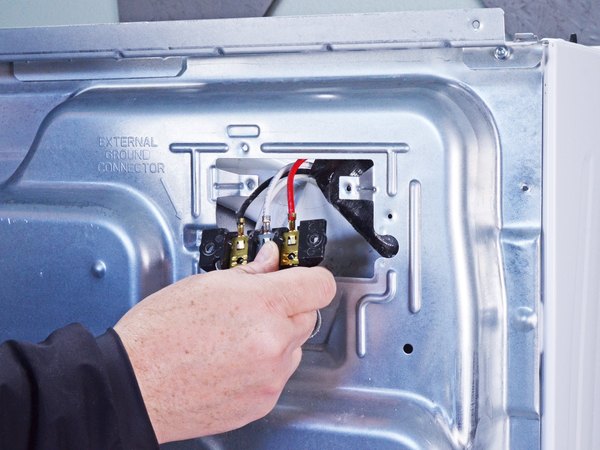

حالا کابل برق رو با احتیاط از طریق سوراخ گردی که مشخصه، به سمت پایین بکش تا خارج بشه.

موقع جمع کردن دستگاه، حتما دقت کن که این اتصالات رو دقیقا مثل اولش سر جای خودشون وصل کنی.

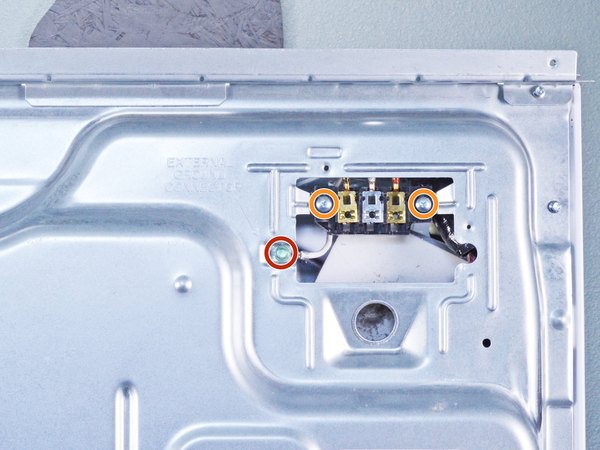

← پیچ سبز رنگی که مربوط به اتصال ارت هست رو باز کن.

← بعدش پیچ‌های مربوط به بلوک ترمینال کابل برق رو هم باز کن تا این قطعه آزاد بشه.

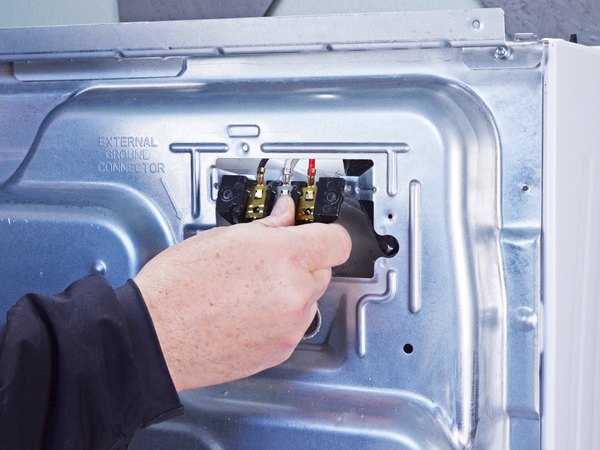

حالا بلوک ترمینال برق رو به قسمت پشت پنل پشتی هدایت کن تا سر راهت نباشه.

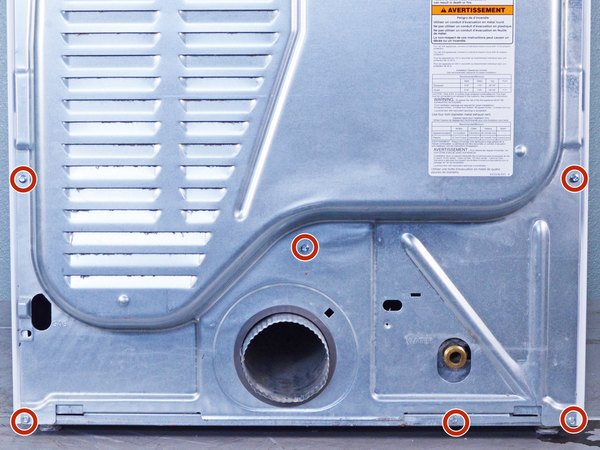

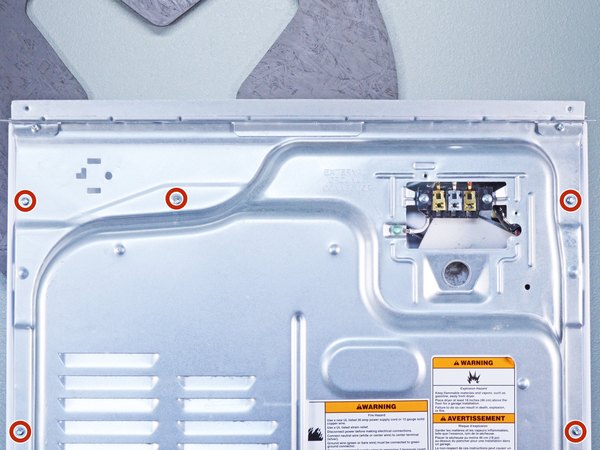

← بریم سراغ پشت دستگاه؛ پیچ‌های پنل پشتی رو پیدا کن و بازشون کن.

یادت نره که پیچ‌ها رو مرتب یه جا بذاری تا موقع بستن دستگاه دقیقا بدونی هر کدوم مال کجا بوده.

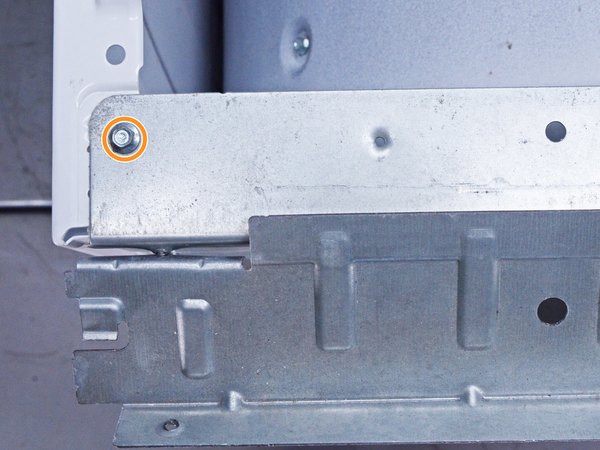

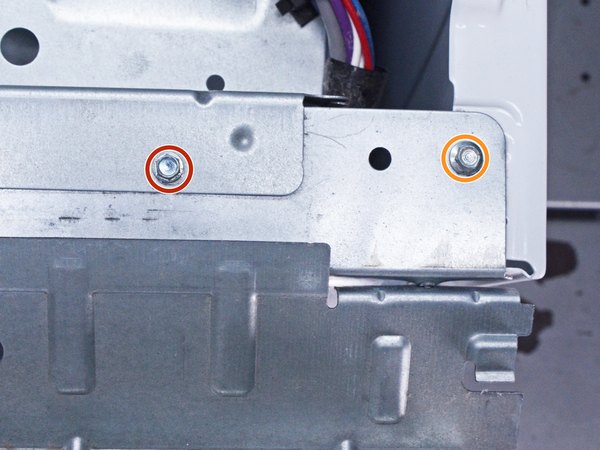

← پیچی که براکت برد اصلی رو به شاسی متصل کرده، باز کن.

← در نهایت پیچ‌هایی که در قسمت بالا و پشت دستگاه قرار دارن رو هم باز کن.

لبه‌های پنل پشتی ممکنه تیز باشن، پس حتما قبل از دست زدن بهش، دستکش ایمنی بپوش تا دستت نبره.

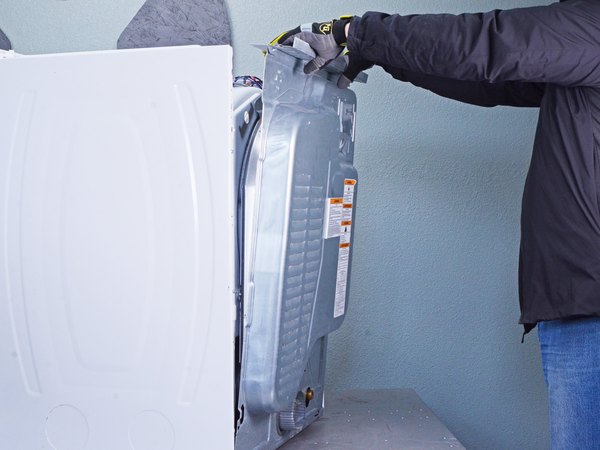

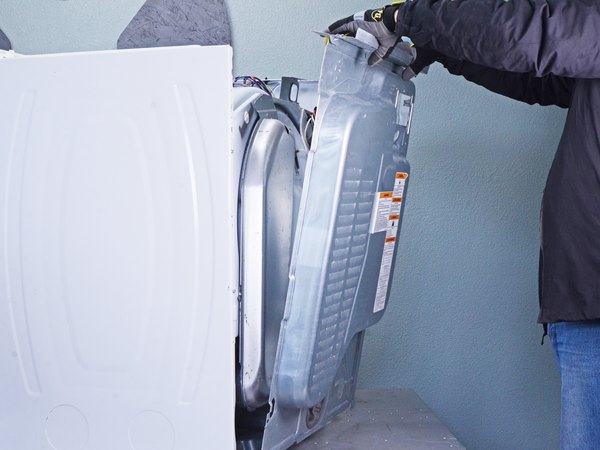

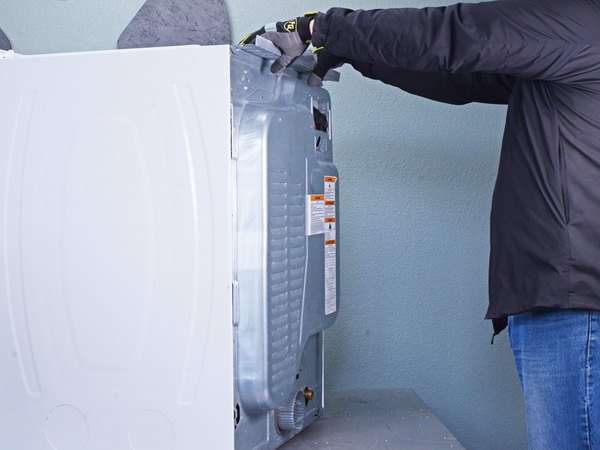

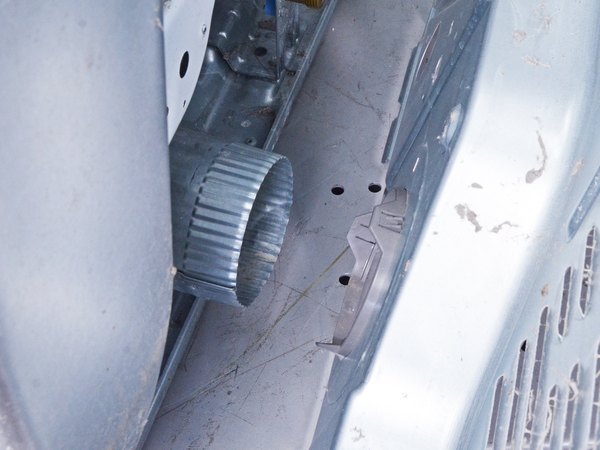

پنل رو حدود یه سانتیمتر بلند کن و کمی به سمت عقب کج کن تا از لوله هواکش آزاد بشه. حالا پنل رو از روی لوله هواکش بلغزون و کاملا برش دار.

وقتی خواستی دستگاه رو دوباره جمع کنی، این نکات رو یادت باشه:

اول مطمئن شو که لوله هواکش کاملا داخل دریچه مخصوص روی پنل قرار گرفته باشه. دوم اینکه زبانه‌های پایین پنل باید دقیقا با لبه پایینی بدنه دستگاه تراز بشن. و در آخر پنل رو طوری تنظیم کن که سوراخ پیچ‌هاش دقیقا روبه‌روی سوراخ‌های بدنه قرار بگیرن.

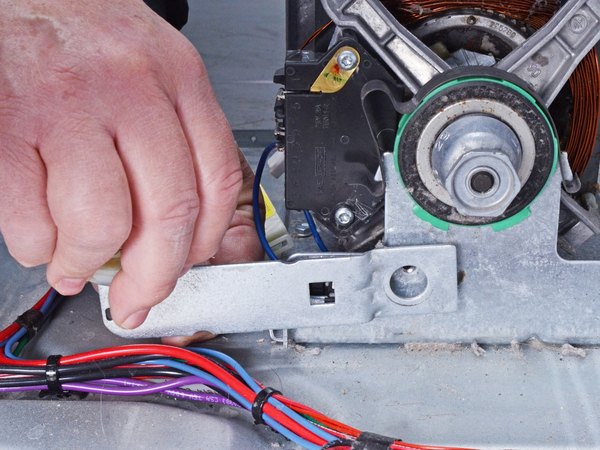

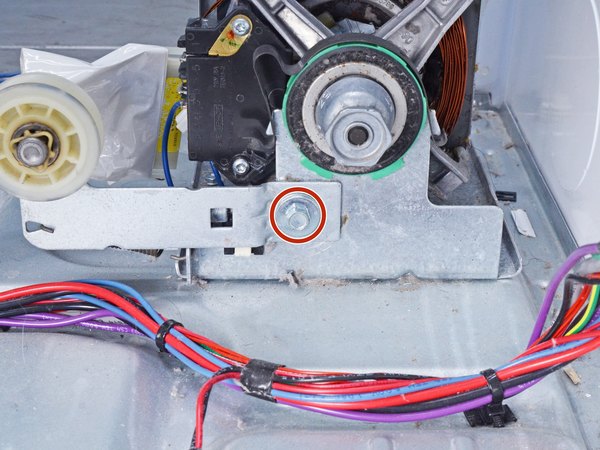

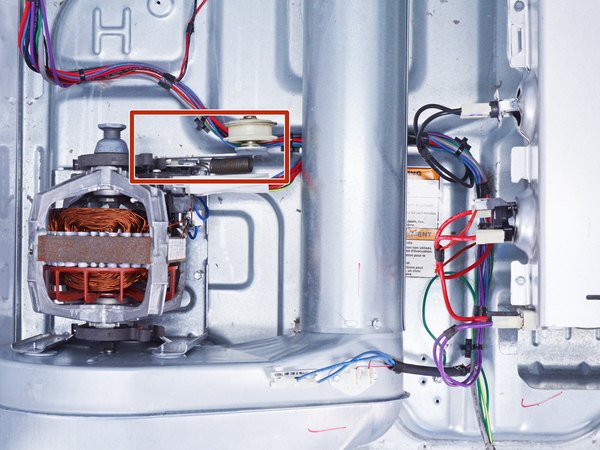

← پیچی که بازوی هرزگرد رو به فریم موتور محکم کرده، با آچار بکس باز کن.

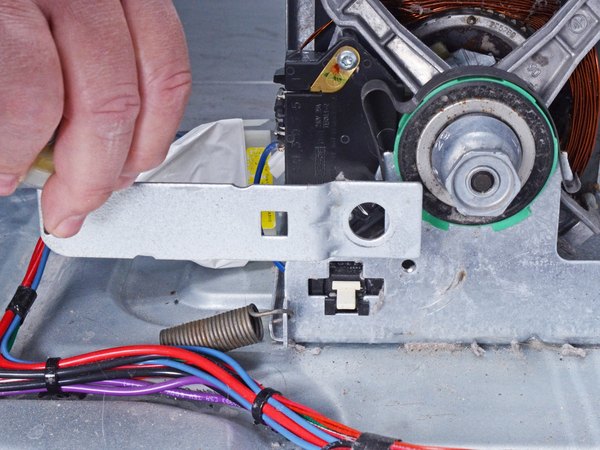

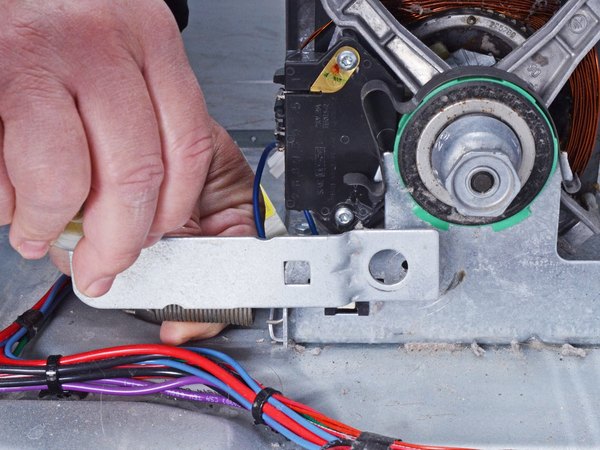

بازوی هرزگرد رو به سمت کناره خشک‌کن حرکت بده تا بتونی فنر کششی بازوی هرزگرد رو ازش جدا کنی. حالا بازوی هرزگرد قدیمی رو کاملا دربیار.

موقع بستن قطعه جدید، یادت نره که اول فنر رو به بازو وصل کنی و بعد پیچش رو ببندی.

خسته نباشی! حالا که بازوی هرزگرد جدید رو نصب کردی، برای جمع کردن دستگاه فقط کافیه همین مراحلی که با هم رفتیم جلو رو از آخر به اول انجام بدی. با این کار هم مشکل خشک‌کن حل شد و هم کلی تو هزینه‌ها صرفه‌جویی کردی. هر وقت خواستی دستگاه دیگه‌ای رو تعمیر کنی، روی آموزش‌های آیسی‌مدار حساب کن؛ موفق باشی!
