تعویض ترموستات حرارتی خشک‌کن ویرپول

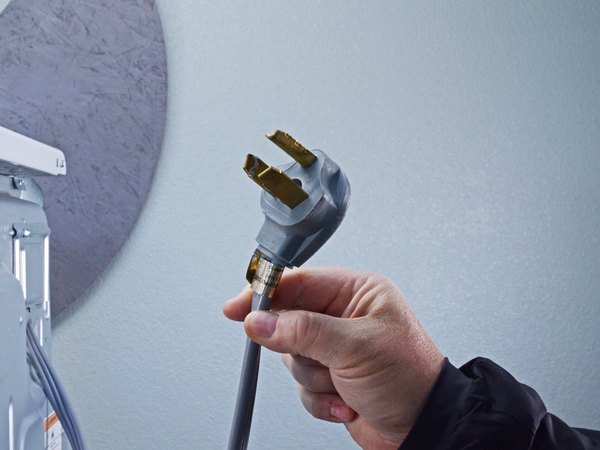

اول از همه و قبل از شروع هر کاری، حتما دوشاخه دستگاه رو از پریز برق بکش تا موقع باز کردن قطعات هیچ خطر برق‌گرفتگی تهدیدت نکنه.

کابل برق دستگاهت ممکنه به جای سه شاخه، چهار تا شاخه داشته باشه. اون شاخه اضافی در واقع همون اتصال زمین یا ارت هست که برای ایمنی بیشتر روی این دستگاه‌ها طراحی شده.

تو تمام مراحل این آموزش، حتما حواست به پیچ‌ها باشه و هر کدوم رو که باز می‌کنی، یادت بمونه مال کجاست تا موقع جمع کردن دستگاه گیج نشی.

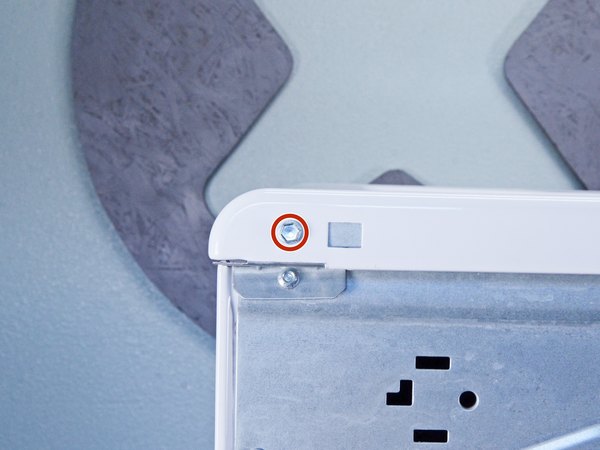

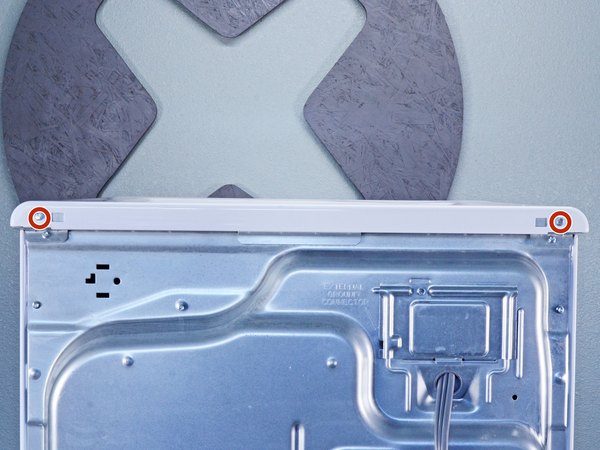

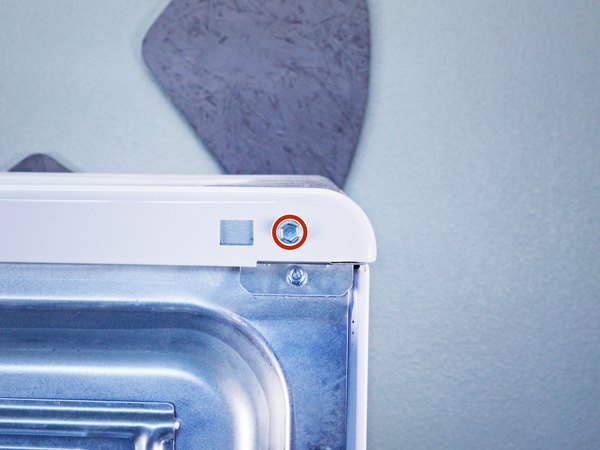

← با استفاده از یه آچار بکس مناسب، پیچ‌هایی که پنل بالایی رو به براکت پشت خشک‌کن متصل کردن، باز کن.

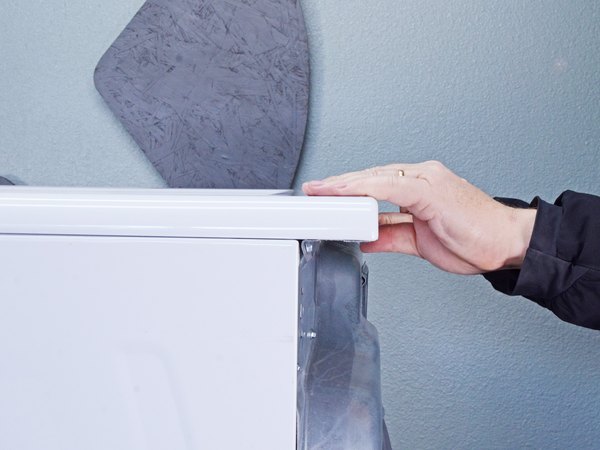

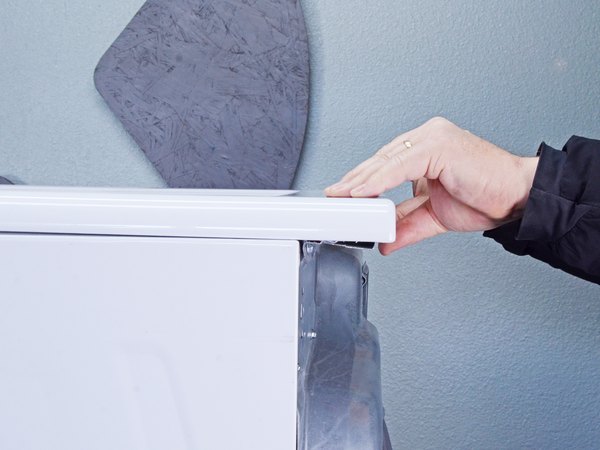

دو طرف پنل بالایی رو با دستات بگیر و حدود یکی دو سانتی‌متر به سمت عقب دستگاه هل بده تا خارهای نگهدارنده‌اش آزاد بشن.

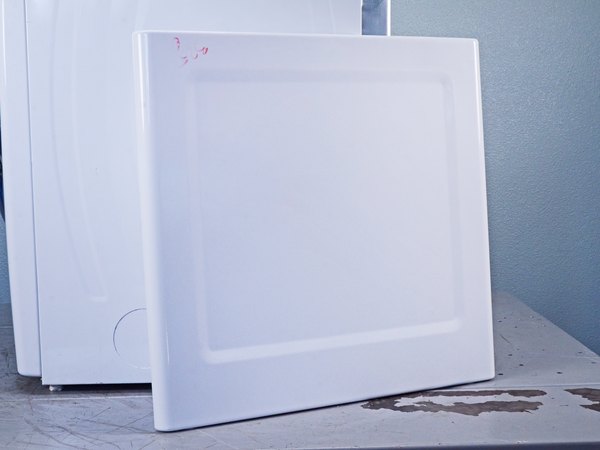

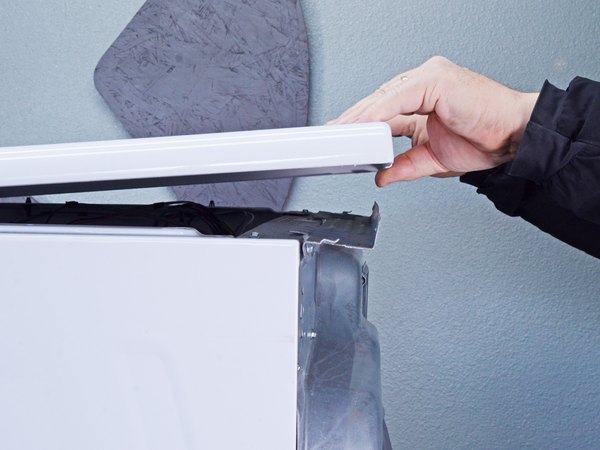

حالا پنل بالایی رو به سمت بالا بکش تا به طور کامل از روی شاسی دستگاه جدا بشه. پنل رو بردار و یه جای امن بذار تا روش خط و خش نیفته و حین کار هم سر راهت نباشه.

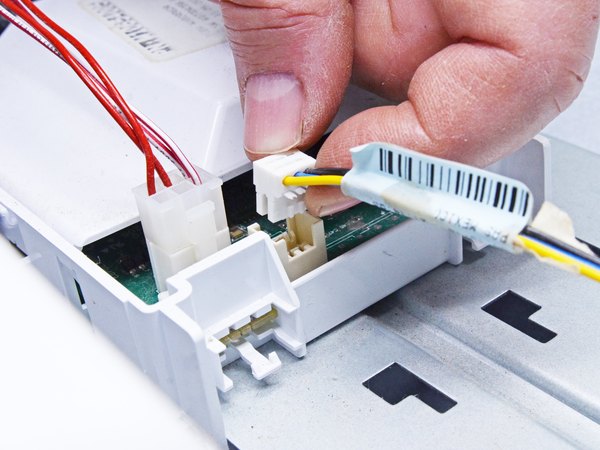

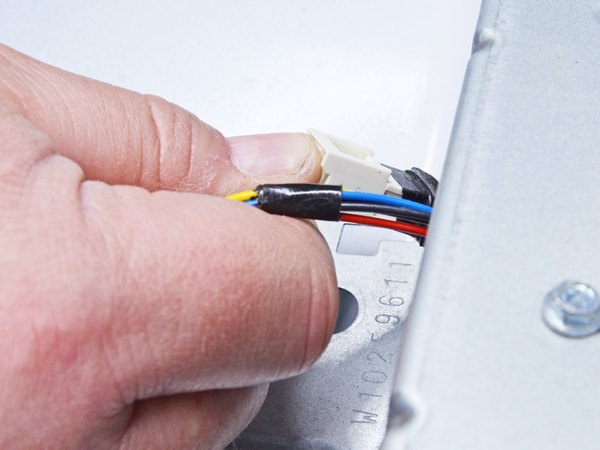

کابل رابط پنل کنترل رو پیدا کن و با احتیاط از روی برد اصلی جداش کن.

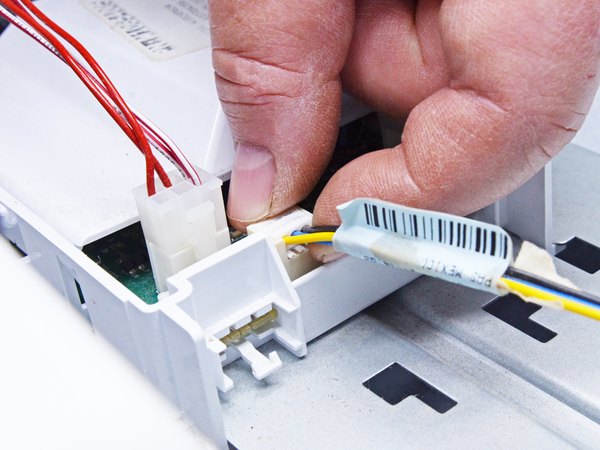

سوکت مربوط به لامپ داخل دیگ خشک‌کن رو هم بکش تا اتصالات این بخش کاملا آزاد بشه.

← پیچ‌هایی که پنل کنترل رو روی بدنه ثابت نگه داشتن، با پیچ‌گوشتی باز کن.

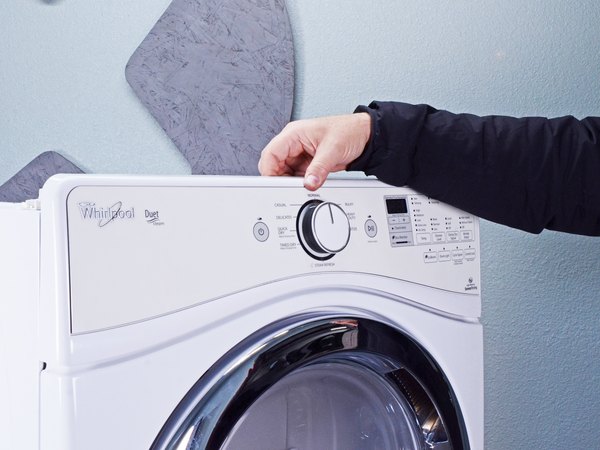

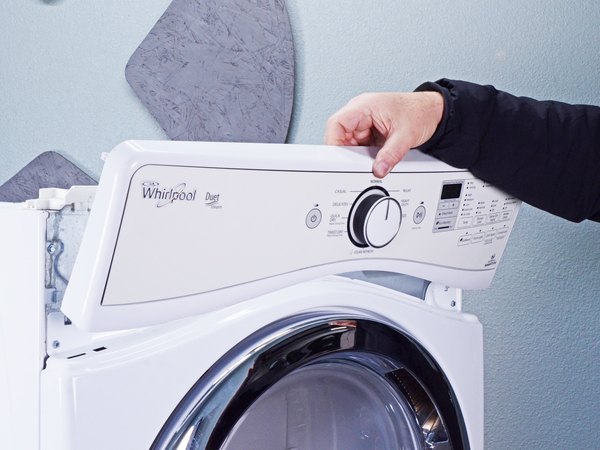

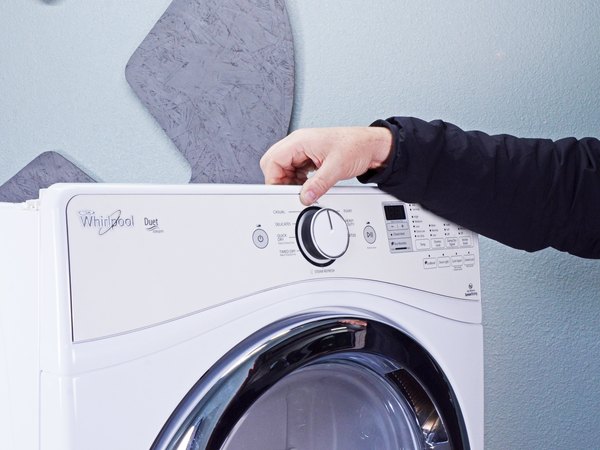

پنل کنترل رو به سمت بالا بکش و یه کم به سمت بیرون کجش کن تا کاملا از شاسی جدا بشه و بتونی برش داری.

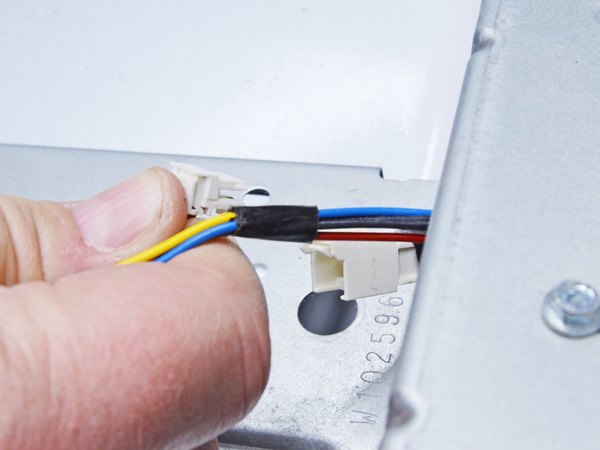

موقع برداشتن پنل، حواست باشه که کابلش رو خیلی آروم از داخل سوراخ روی شاسی رد کنی تا گیر نکنه و پاره نشه.

یادت باشه موقع جمع کردن دستگاه، قبل از اینکه پنل کنترل رو سر جاش بشونی، حتما کابل رو دوباره از همون سوراخ رد کنی.

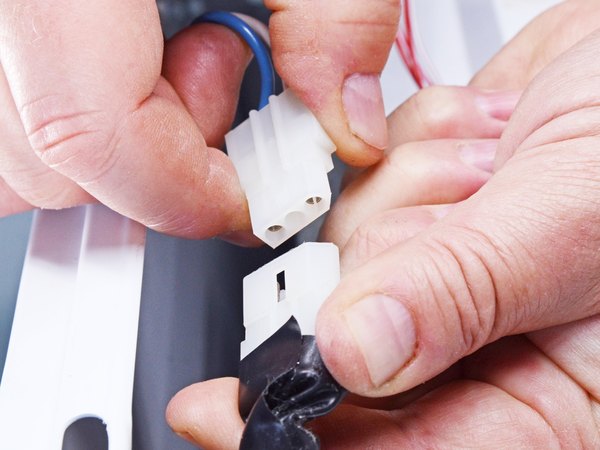

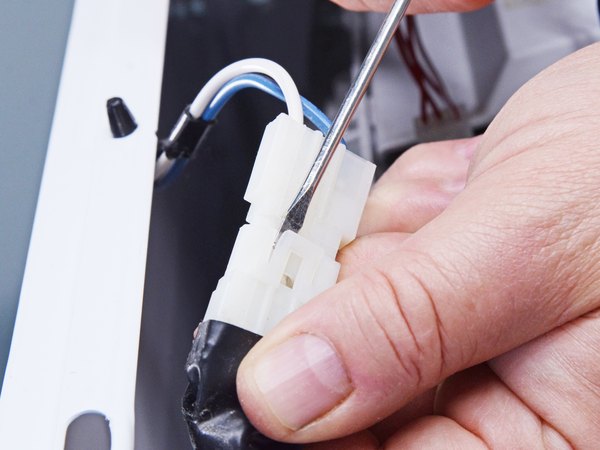

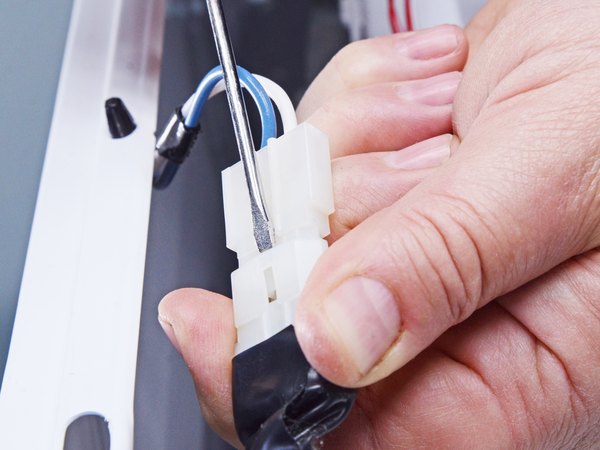

با یه پیچ‌گوشتی دوسو کوچیک یا یه اسپاجر، خارهای دو طرف سوکت سوئیچ در رو فشار بده تا قفلشون باز بشه. حالا سوکت رو به آرومی بکش تا از جاش دربیاد و اتصال سوئیچ کاملا قطع بشه.

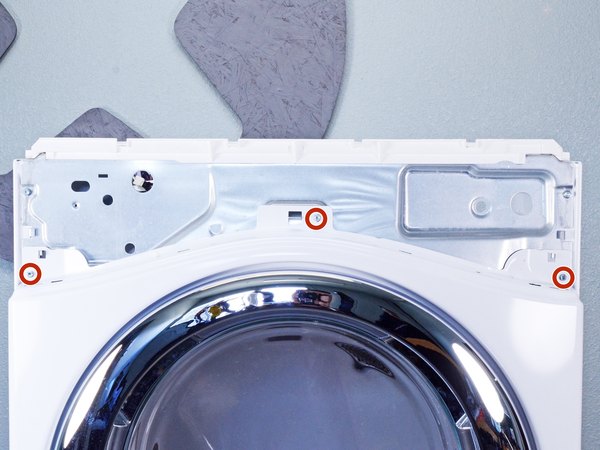

← پیچ‌های فلزی قسمت بالای پنل جلویی رو باز کن.

دستگاه رو کمی به سمت عقب کج کن و زیرش یه تکیه‌گاه محکم بذار، یا از یه نفر بخواه که تو این حالت نگهش داره تا بتونی راحت کار کنی.

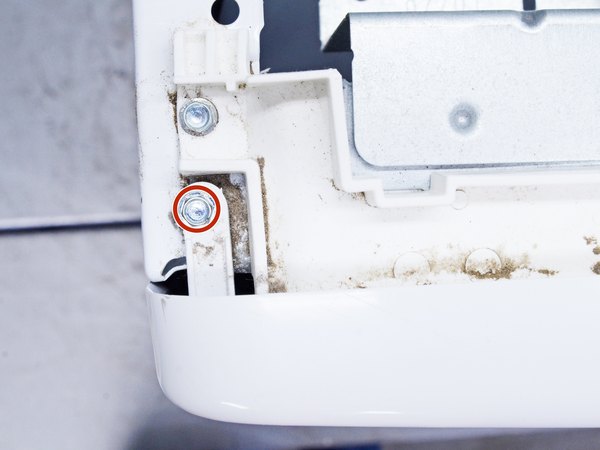

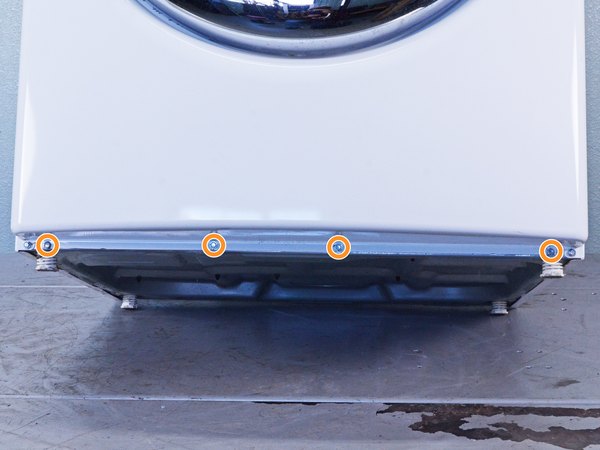

← پیچ‌های فلزی که لبه پایینی پنل جلویی رو نگه داشتن، با دقت باز کن.

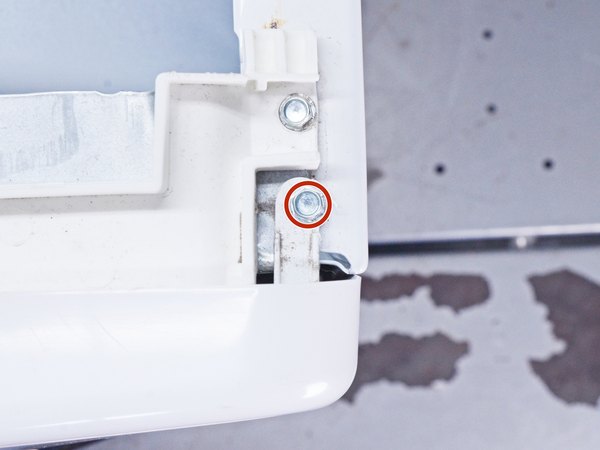

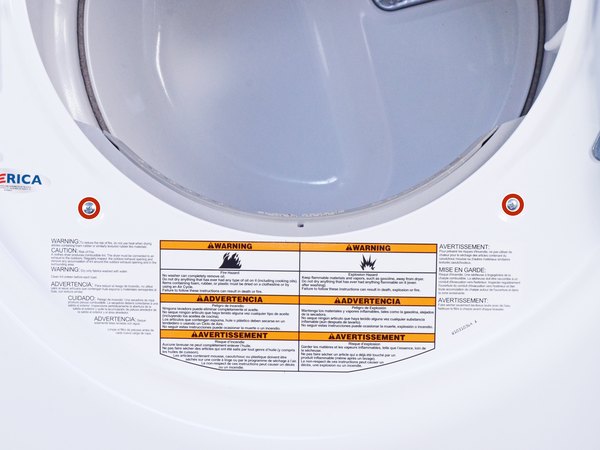

← در خشک‌کن رو باز کن و پیچ‌هایی که تو قسمت زیرین دهانه دیگ (داخل محفظه در) قرار دارن رو باز کن.

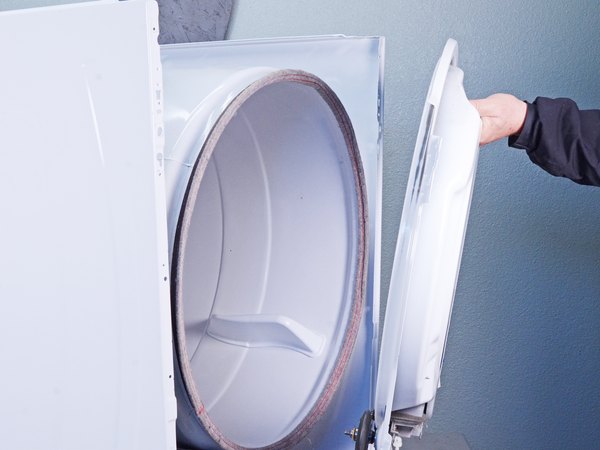

این پنل جلویی یه مقدار سنگین و بدباره. بد نیست برای برداشتنش از یه دوست کمک بگیری تا هم پنل نیفته و هم خودت آسیب نبینی.

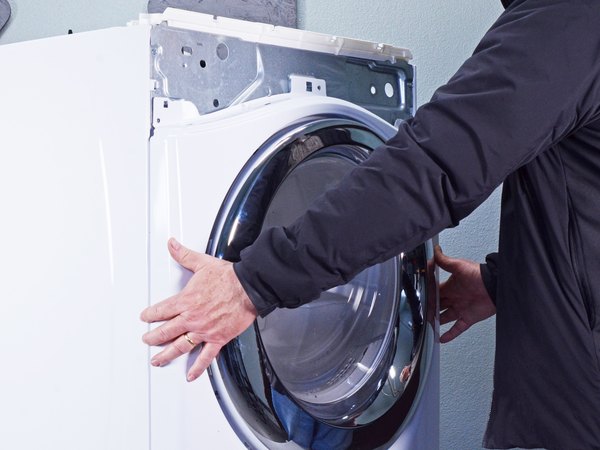

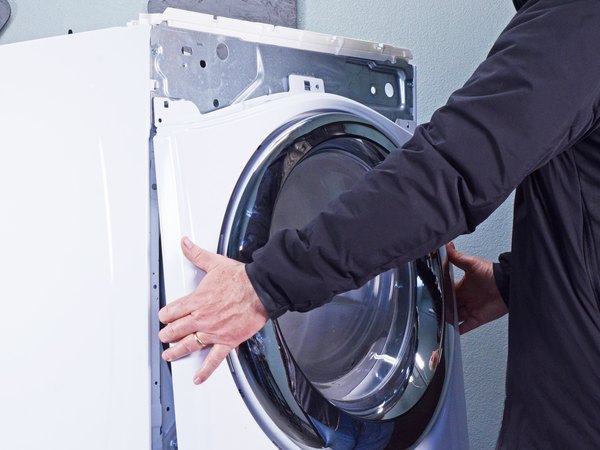

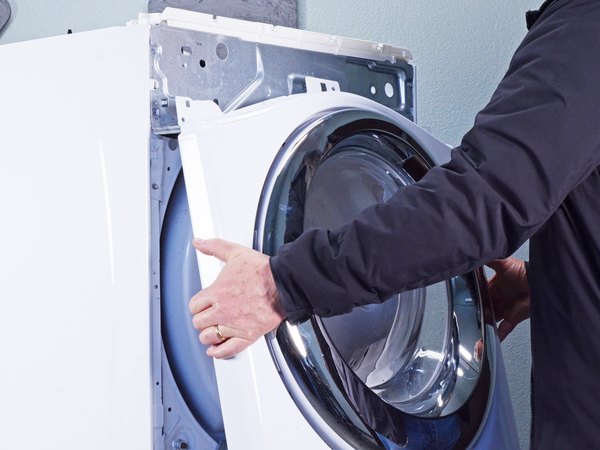

قسمت پایین پنل رو بگیر و حدود 5 تا 7 سانتی‌متر از شاسی دورش کن. حالا پنل رو به سمت بالا بکش تا از روی زبانه‌های کوچیکی که بالای شاسی هستن آزاد بشه و به طور کامل برش دار.

موقع برداشتن پنل خیلی مراقب باش که دسته سیم سوئیچ در به جایی گیر نکنه و کشیده نشه.

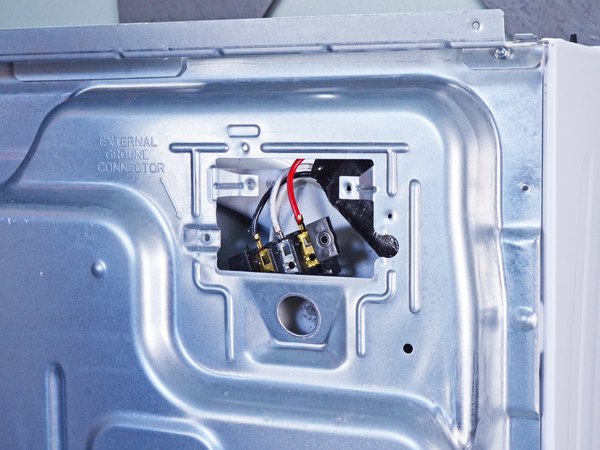

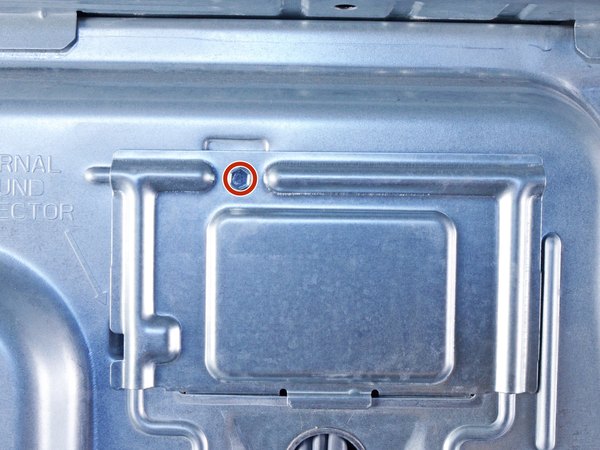

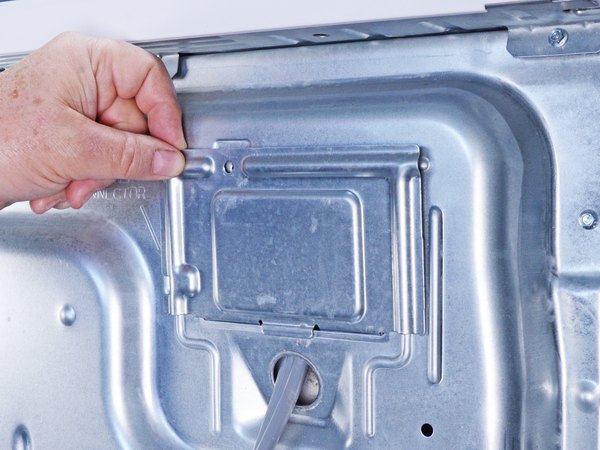

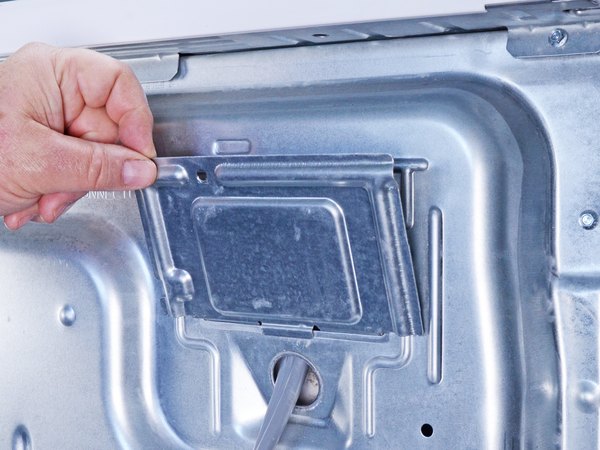

← پیچی که درپوش محافظ فلزی پشت دستگاه رو نگه داشته، پیدا کن و بازش کن.

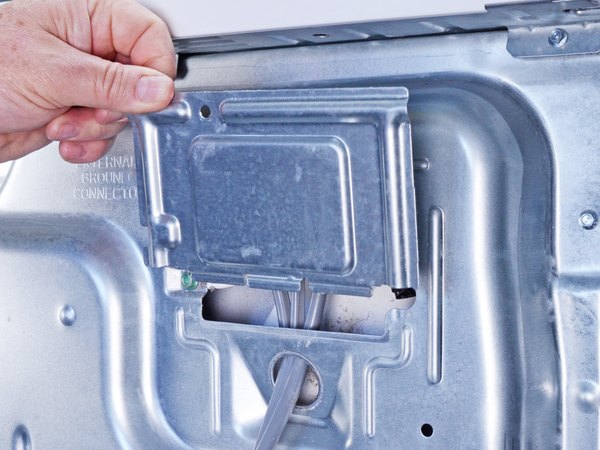

درپوش محافظ رو به آرومی بردار و بذار کنار تا به اتصالات داخلی دسترسی پیدا کنی.

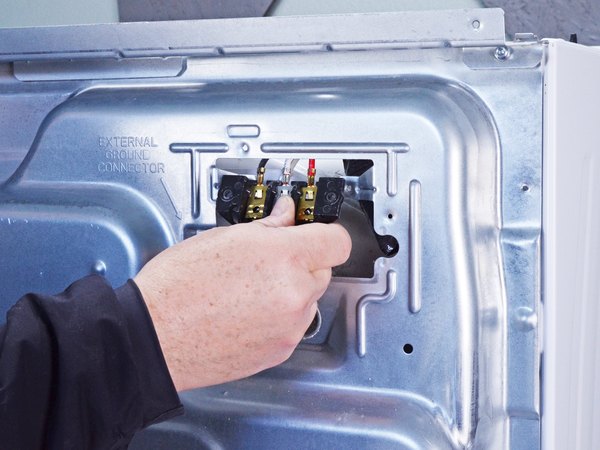

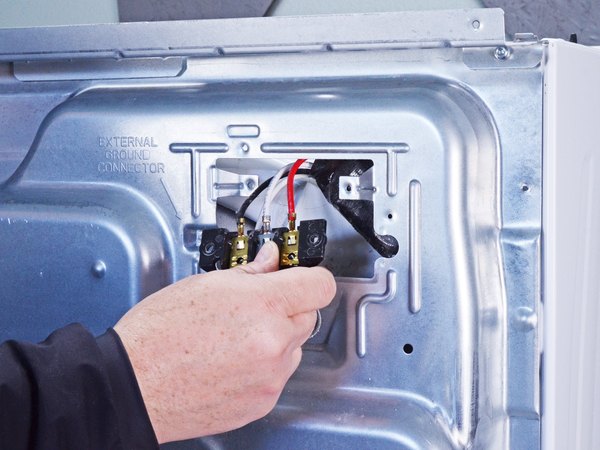

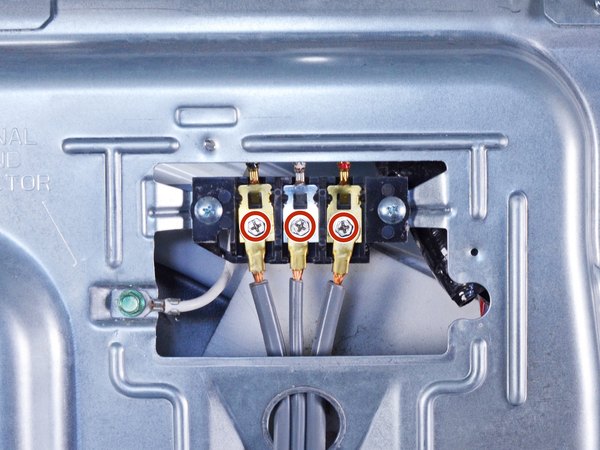

← پیچ‌هایی که سیم‌های کابل برق رو روی ترمینال محکم کردن، یکی‌یکی باز کن.

برای اینکه بعدا گیج نشی، حتما قبل از باز کردنشون با یه ماژیک رنگی علامت بزن یا یه عکس واضح از چیدمان سیم‌ها بگیر.

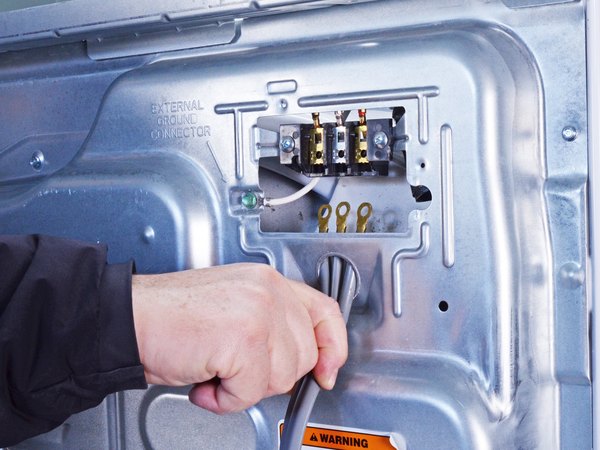

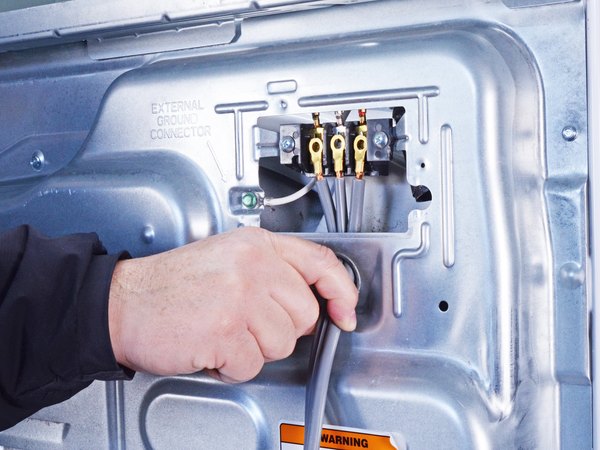

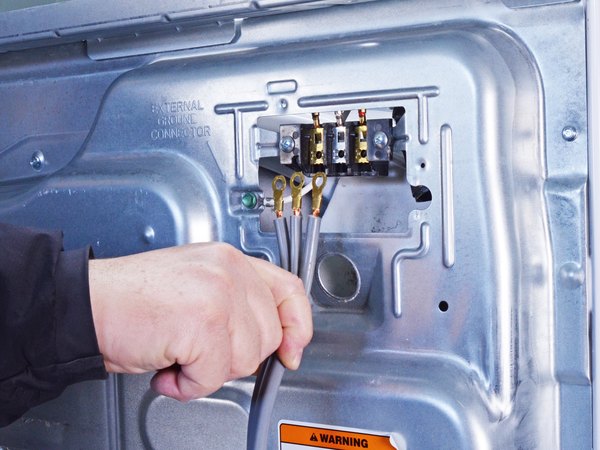

کابل برق رو با احتیاط از سوراخ گرد پایین قاب به سمت پایین بکش تا کاملا آزاد بشه.

موقع جمع کردن دستگاه، حتما چک کن که این اتصالات رو دقیقا مثل قبل و سر جای درستشون بسته باشی.

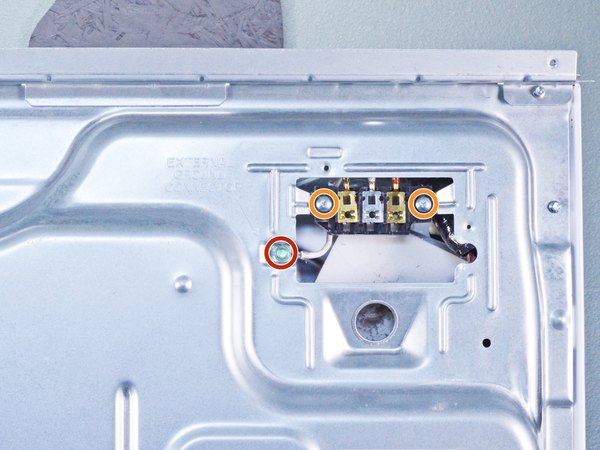

← اول پیچ سبز رنگ که مربوط به سیم ارت هست رو باز کن.

← بعدش پیچ‌های نگهدارنده بلوک ترمینال رو باز کن تا این قطعه کلا آزاد بشه.

بلوک ترمینال رو به آرومی ببر پشت پنل پشتی تا سر راهت نباشه و بتونی بقیه کارها رو راحت انجام بدی.

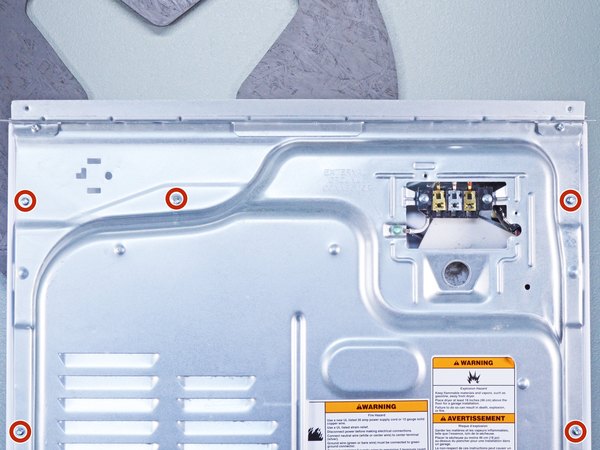

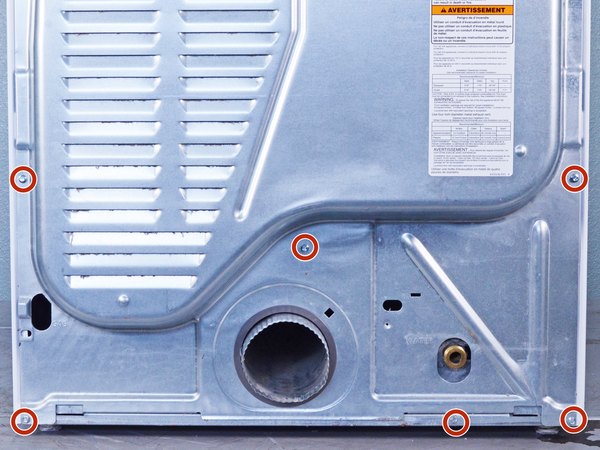

← پیچ‌هایی که پنل پشتی رو به بدنه اصلی متصل کردن، دونه دونه باز کن.

بازم تأکید می‌کنم، حواست به جایگاه دقیق هر پیچ باشه تا موقع سرهم کردن خشک‌کن دچار مشکل نشی.

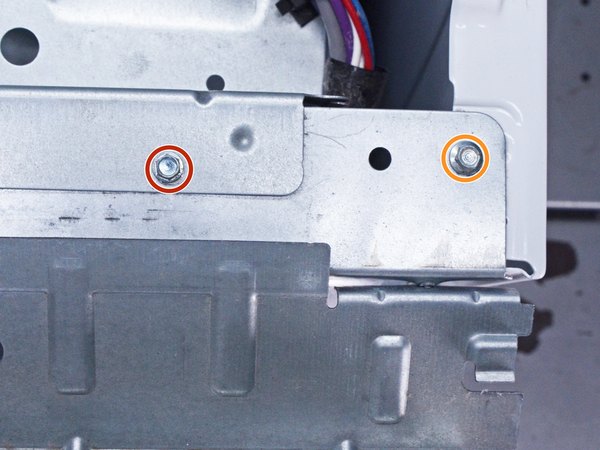

← پیچی که براکت برد اصلی رو روی شاسی محکم نگه داشته، باز کن.

← حالا پیچ‌های قسمت بالای پشت دستگاه رو هم باز کن تا پنل برای جدا شدن آماده بشه.

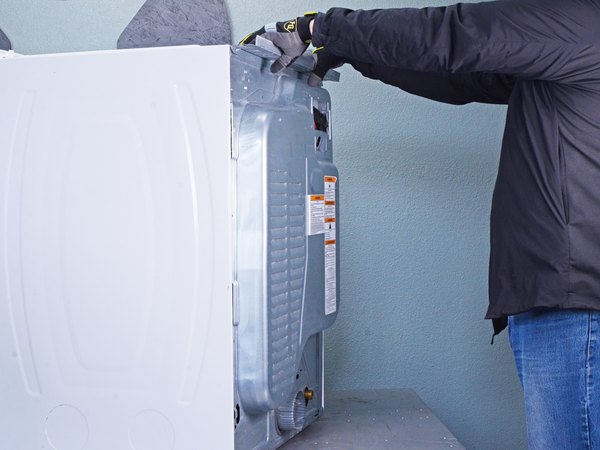

لبه‌های پنل پشتی ممکنه خیلی تیز باشن؛ پس حتما قبل از اینکه دست بهش بزنی، دستکش کار بپوش تا زخمی نشی.

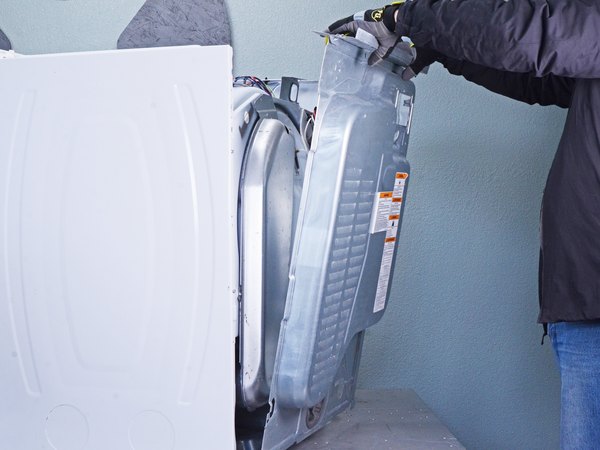

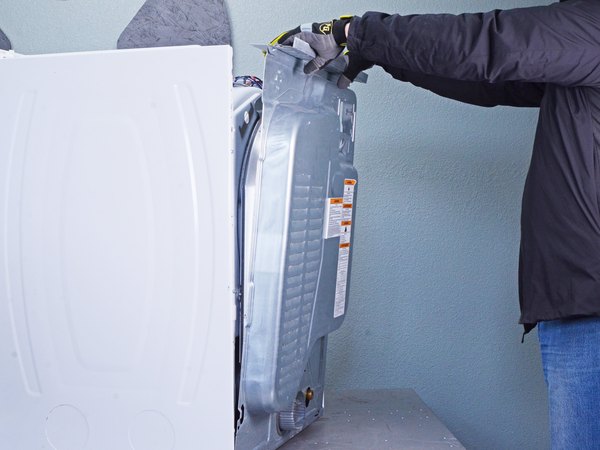

پنل رو حدود یه سانتی‌متر به سمت بالا بکش و کمی به عقب کجش کن تا از لوله تهویه جدا بشه. حالا پنل رو از روی لوله تهویه به سمت بیرون بکش و کامل برش دار.

موقعی که خواستی دستگاه رو دوباره جمع کنی، حتما این موارد رو رعایت کن:

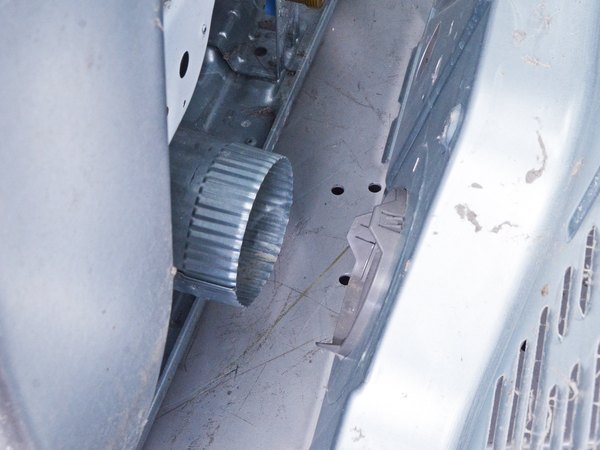

مطمئن شو که لوله تهویه دقیقا داخل طوقه‌ای که روی پنل هست، جا افتاده باشه. چک کن که زبانه‌های پایین پنل، دقیقا با لبه پایینی شاسی تراز شده باشن. پنل رو طوری تنظیم کن که سوراخ‌های پیچ دقیقا روی سوراخ‌های بدنه بیفتن تا پیچ‌ها راحت بسته بشن.

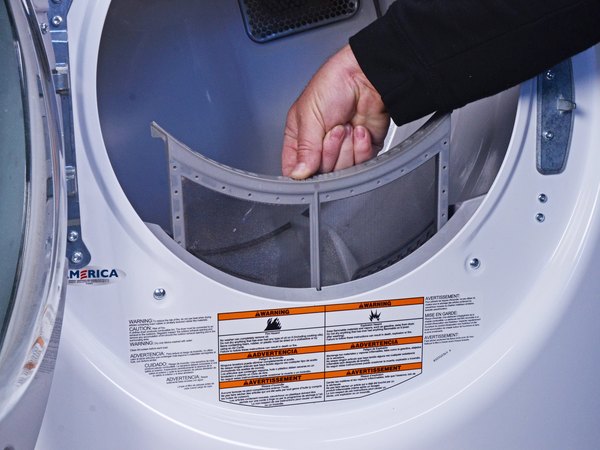

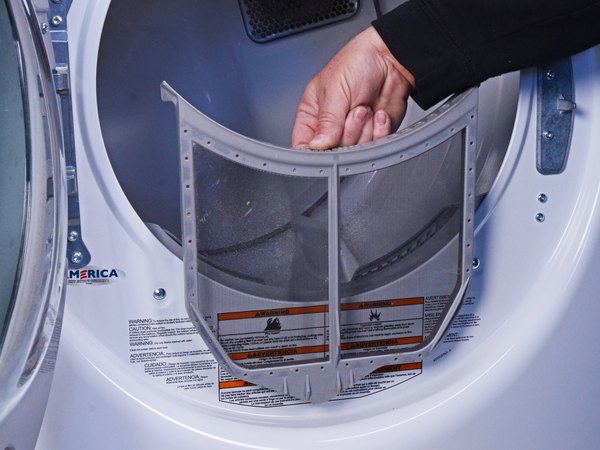

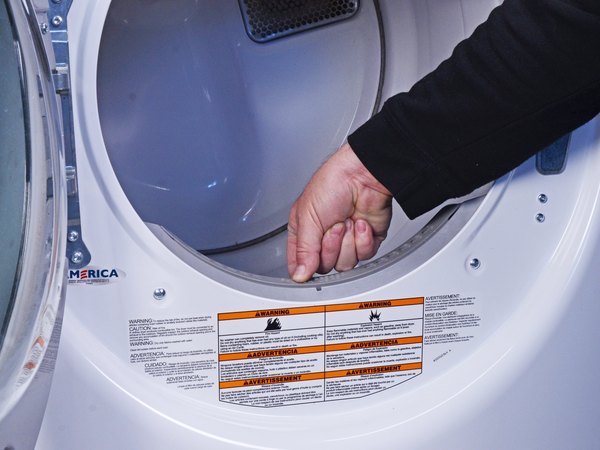

فیلتر پرزگیر رو به سمت بالا بکش تا از شیارش خارج بشه و برش دار.

تو این عکس‌ها می‌بینی که پنل جلویی هنوز سر جاشه، اما حتی اگه پنل رو قبلا باز کرده باشی هم روش کار دقیقا همینه و فرقی نداره.

← پیچ‌های نگهدارنده محفظه فیلتر پرزگیر رو با ابزار مناسب باز کن.

محفظه فیلتر رو اول کمی به سمت بیرون بکش و بعد بیارش پایین تا کاملا از روی شاسی جدا بشه.

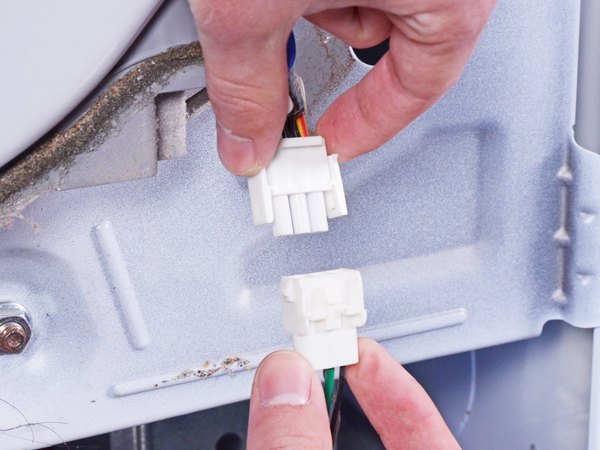

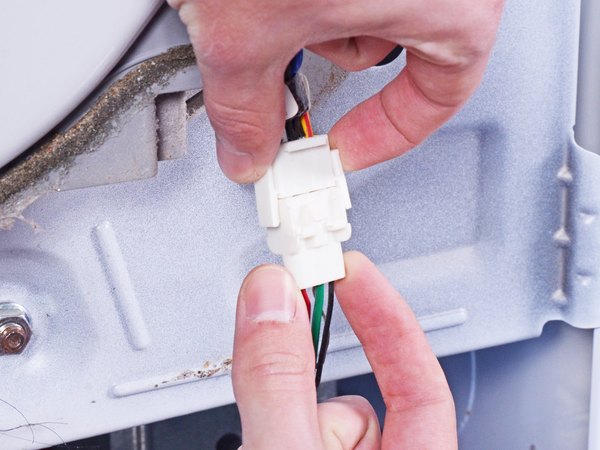

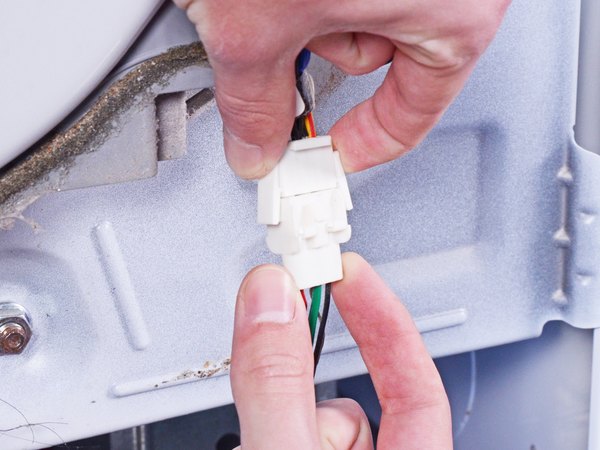

خارهای قفل‌کننده روی سوکت سنسور رطوبت رو با انگشتات فشار بده تا آزاد بشه. سوکت رو به آرومی بکش تا ارتباط سنسور کاملا قطع بشه.

حتما قبل از دست زدن به برد، از محل اتصال سوکت‌ها و موقعیت قرارگیری براکت برد روی دستگاهت یه عکس واضح بگیر تا موقع بستن به مشکل نخوری.

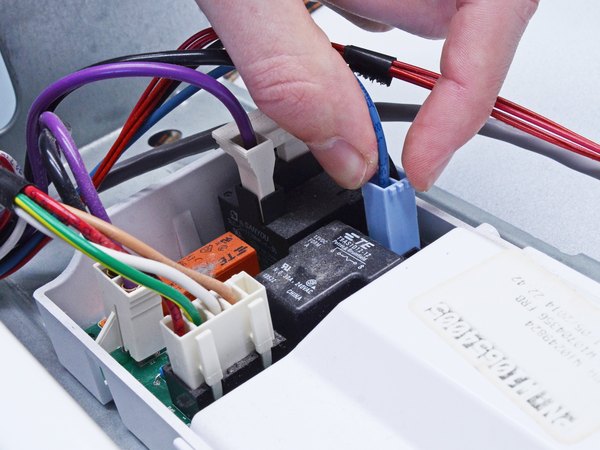

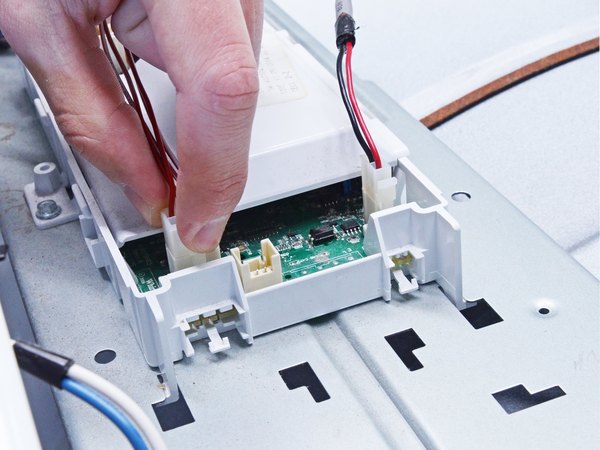

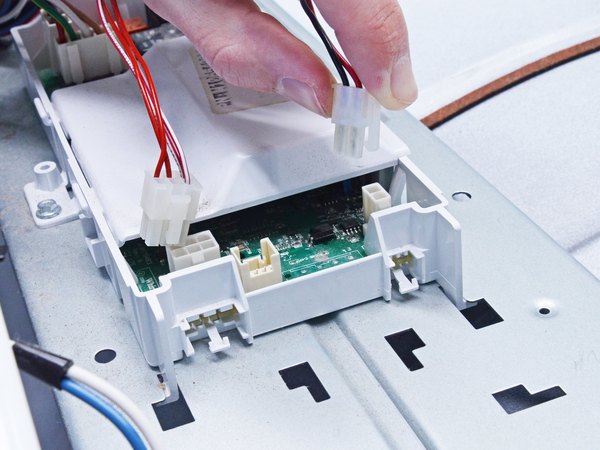

تمام سوکت‌هایی که به نیمه جلویی برد اصلی وصل هستن رو با دقت و دونه دونه جدا کن.

دوباره پیشنهاد می‌کنم از اتصالات این قسمت پشتی هم یه عکس بگیری تا خیالت از بابت بستن سیم‌ها راحت باشه.

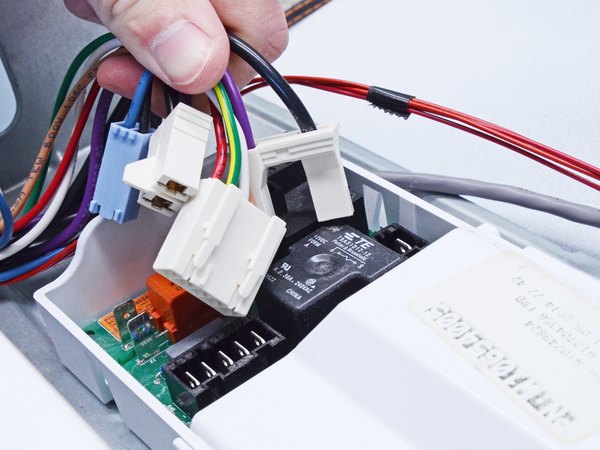

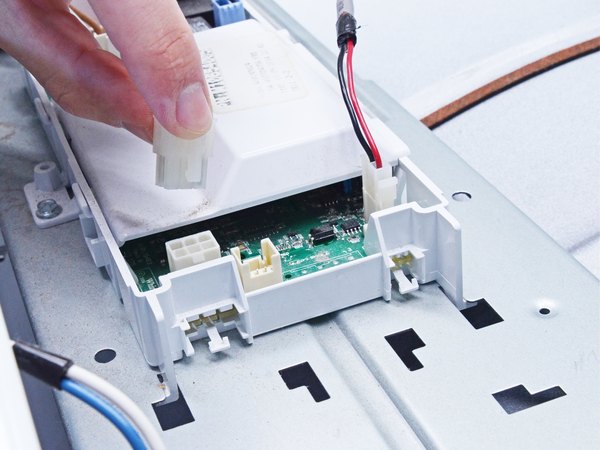

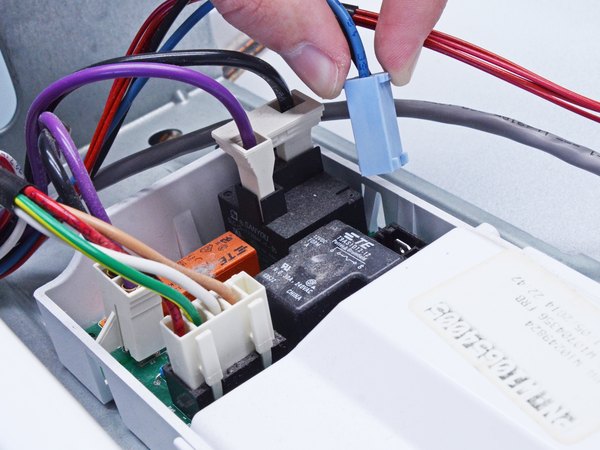

حالا تمام سوکت‌های متصل به نیمه پشتی برد اصلی رو هم بکش و جدا کن.

← پیچ فلزی که برد اصلی رو به براکتش محکم کرده، با پیچ‌گوشتی باز کن.

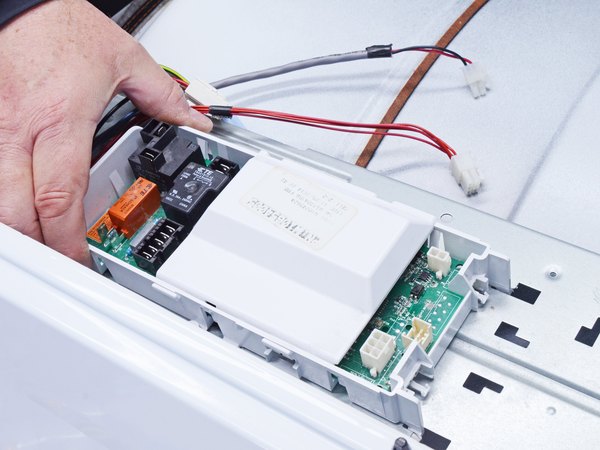

گوشه پشتی برد اصلی (همون سمتی که به دیواره‌های کناری شاسی نزدیک‌تره) رو کمی بلند کن.

با این کار می‌خوای زبانه قفل‌کننده‌ای که کنار برد قرار داره رو آزاد کنی.

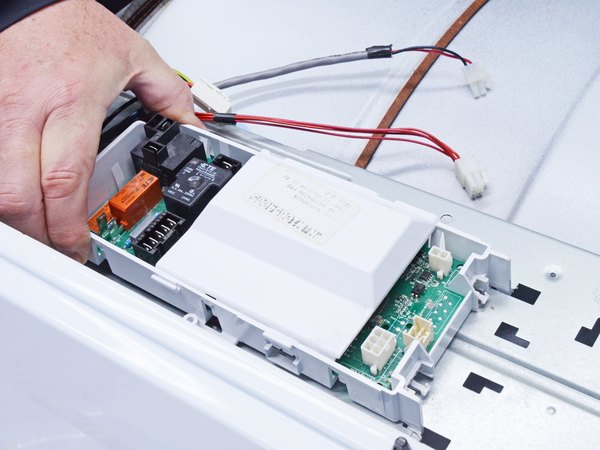

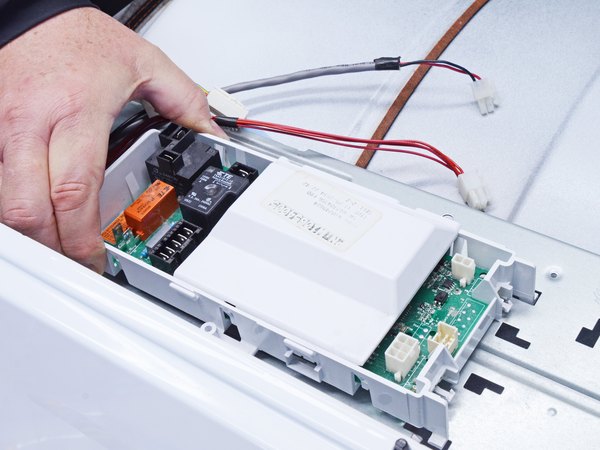

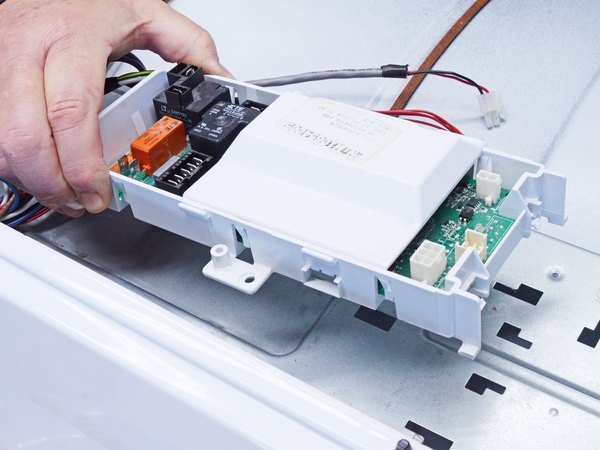

برد اصلی رو به سمت جلوی خشک‌کن هل بده تا زبانه‌هایی که اون رو به براکت گیر دادن، کاملا رها بشن.

حالا برد اصلی رو به طور کامل از روی براکت بردار و یه جای امن بذار که ضربه نخوره.

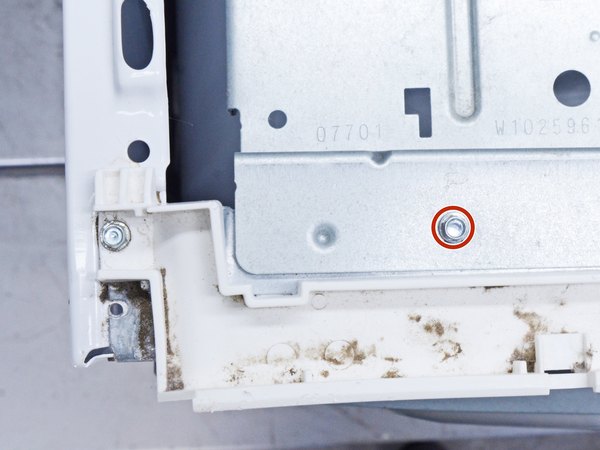

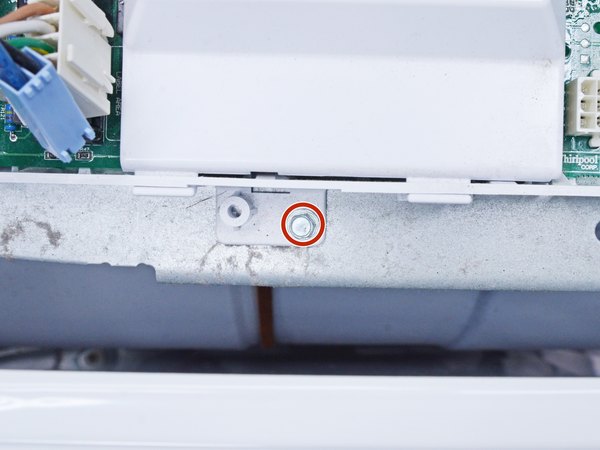

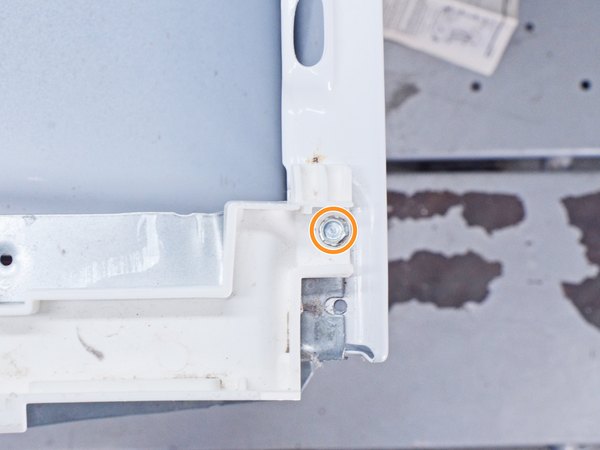

← پیچ فلزی که خود براکت برد اصلی رو به بدنه متصل کرده، باز کن.

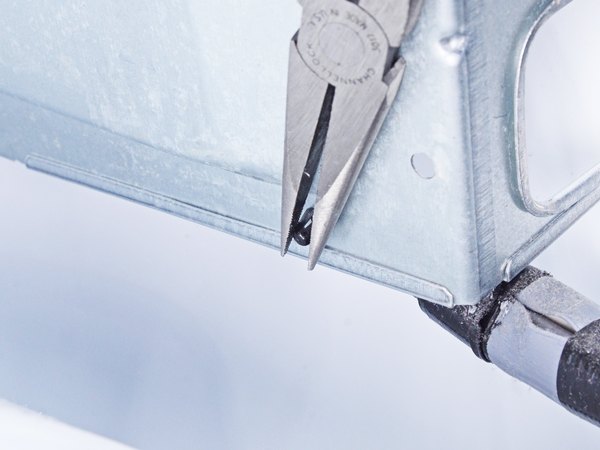

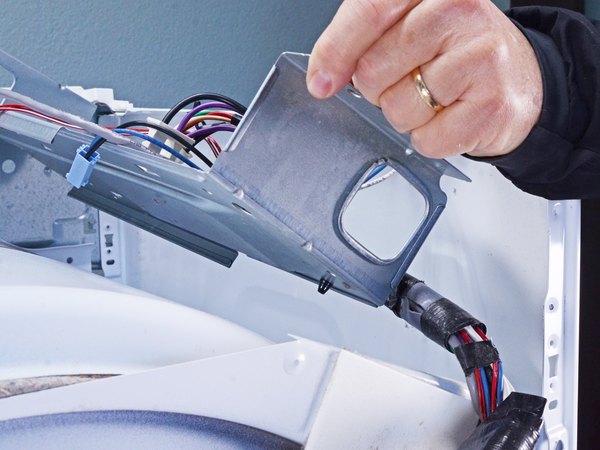

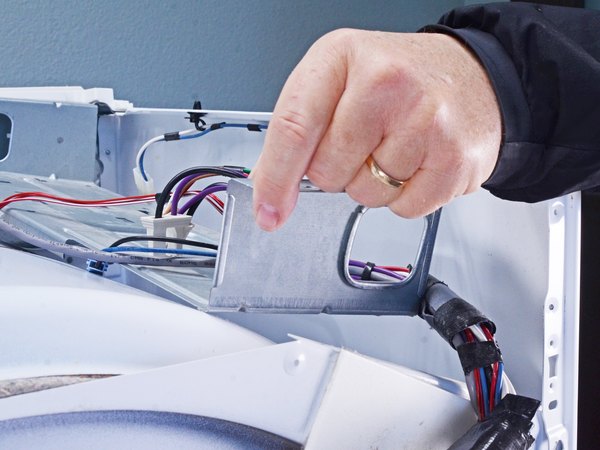

براکت برد اصلی رو از روی شاسی بلند کن و برش گردون تا بتونی قسمت زیرش رو ببینی. با یه دم‌باریک یا انبردست، باله‌های قفل‌شونده گیره پلاستیکی نگهدارنده دسته سیم رو فشار بده تا جمع بشن. دسته سیم رو از براکت جدا کن و بعدش براکت رو به طور کامل بردار و بذار کنار.

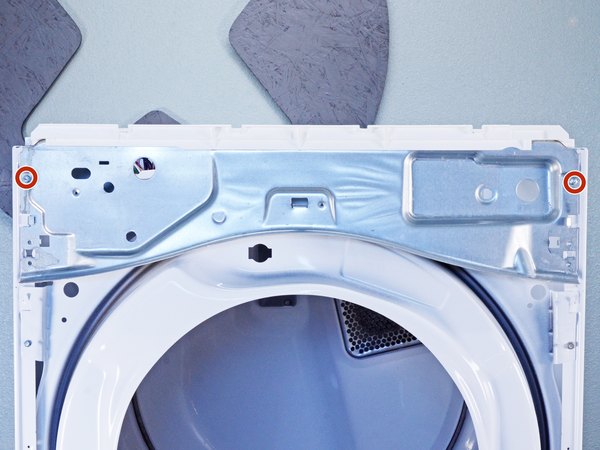

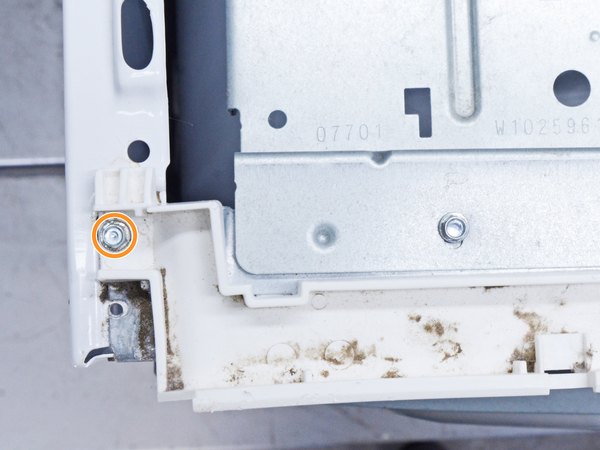

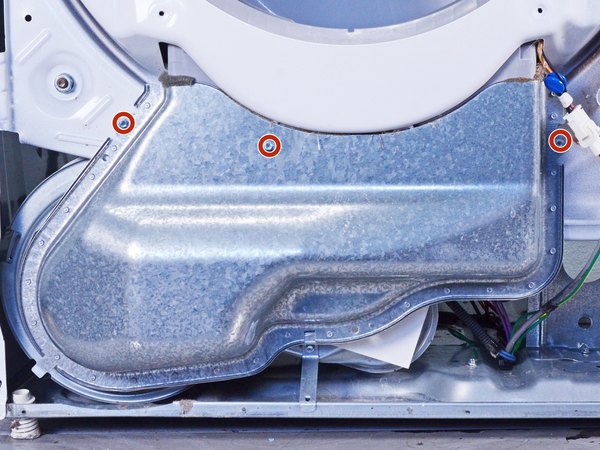

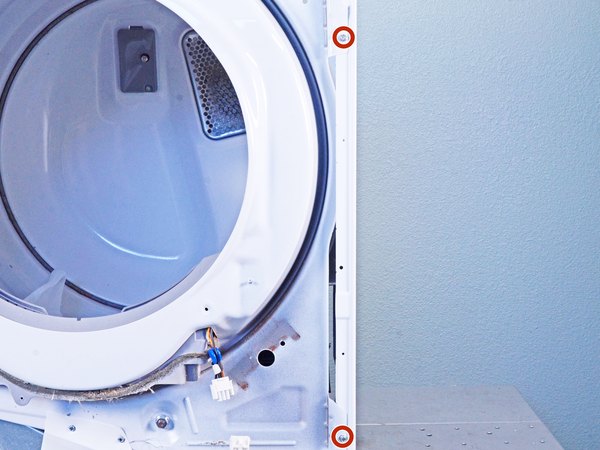

← پیچ‌هایی که دیواره جلویی و بالایی رو به شاسی متصل کردن، دونه دونه باز کن.

← پیچ‌های فلزی که بخش پلاستیکی بالایی رو به این دیواره محکم کردن هم باز کن.

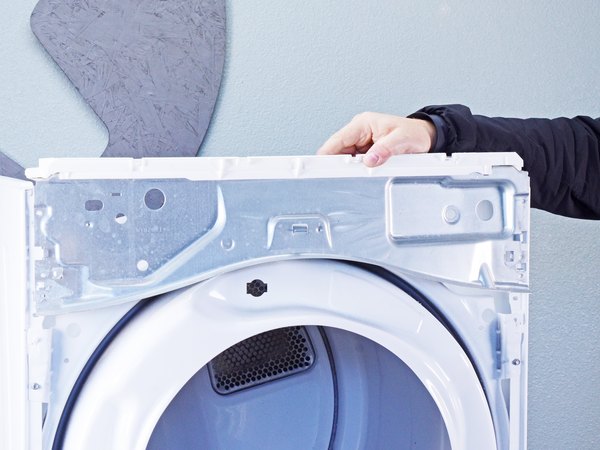

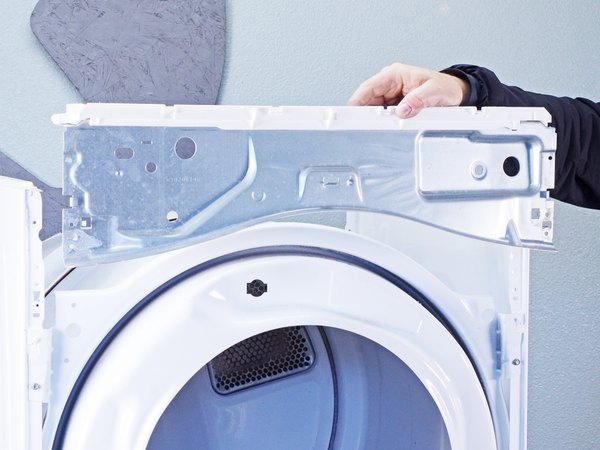

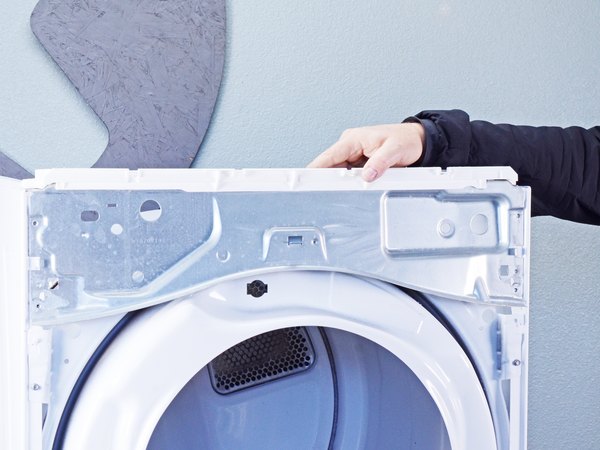

دیواره جلویی قسمت بالا رو بردار و از دستگاه جدا کن.

قبل از اینکه دست به تسمه بزنی، حتما مسیر عبورش رو با دقت نگاه کن و به خاطر بسپار تا موقع بستن دردسر نشه.

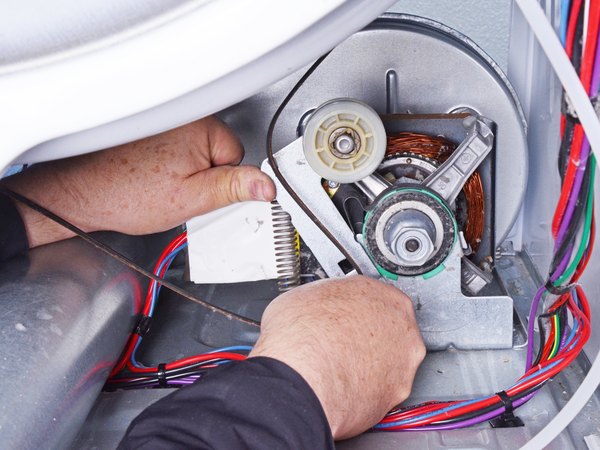

تو این مرحله خیلی مراقب باش! بازوی هرزگرد تحت فشار فنر خیلی قوی‌ایه. اگه یهو از دستت در بره هم ممکنه دستت رو گاز بگیره و هم با ضربه زدن به سوئیچ تسمه، اون قطعه رو بشکنه.

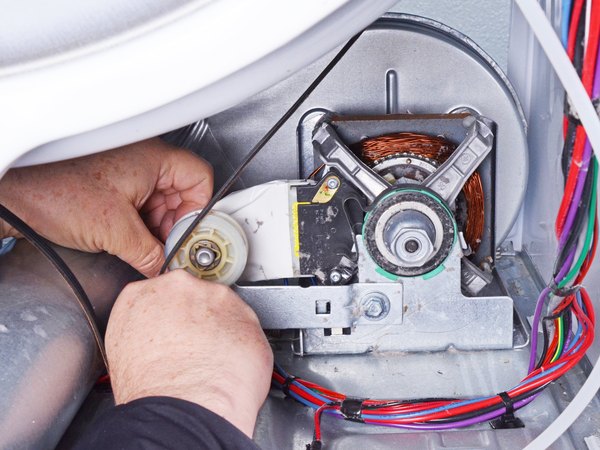

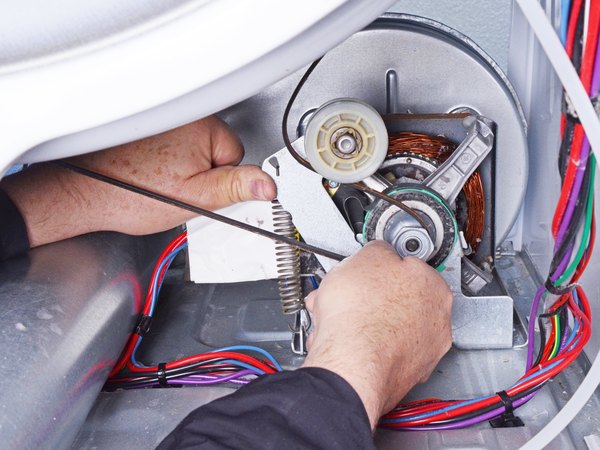

بازوی هرزگرد (که شبیه یه حرف L برعکس فلزیه) رو به سمت بالا هل بده تا کشش روی تسمه محرک کم بشه. حالا تسمه رو از روی پولی موتور آزاد کن. بازوی هرزگرد رو خیلی آروم و با کنترل بیار پایین تا موازی با کف خشک‌کن قرار بگیره.

موقع جمع کردن دستگاه، به یادداشت‌ها یا عکس‌هایی که گرفتی نگاه کن تا تسمه رو دقیقا تو مسیر درستش جا بندازی.

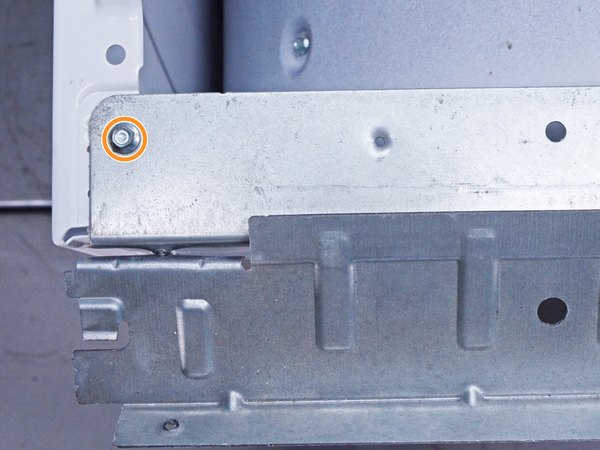

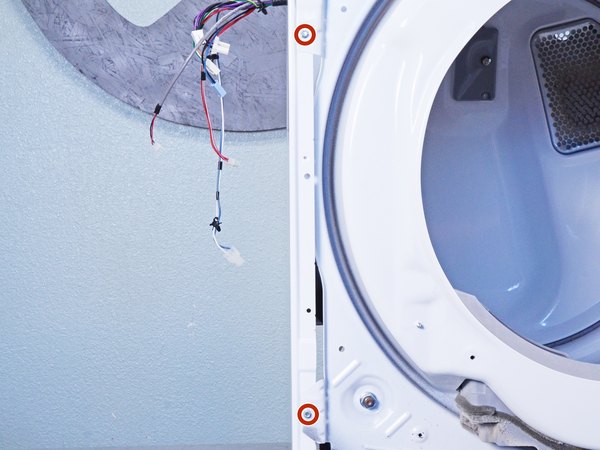

← پیچ‌های نگهدارنده دیواره جلویی بخش پایین رو باز کن.

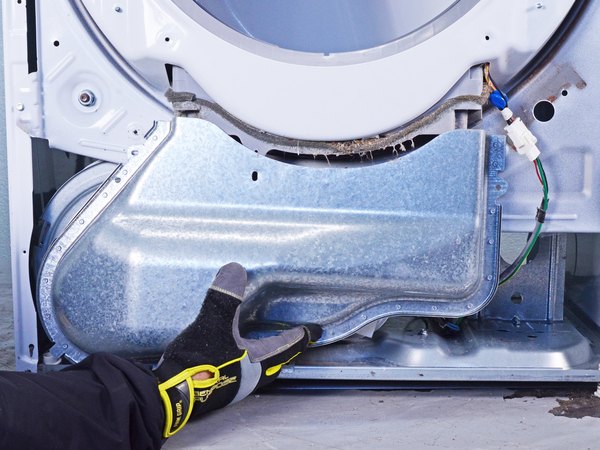

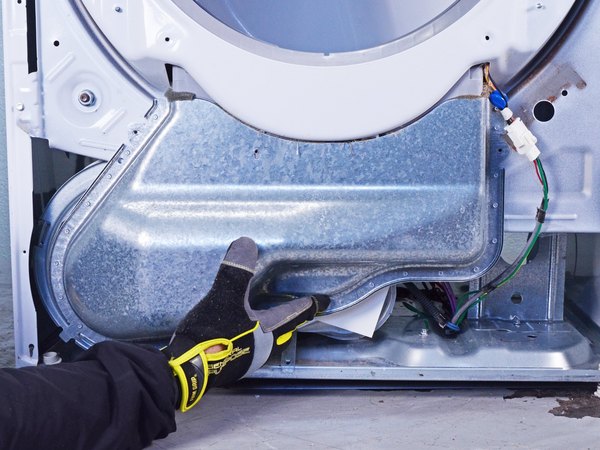

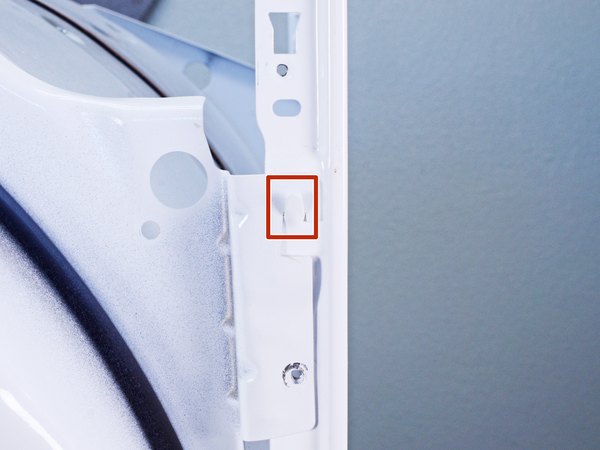

← در حالی که دیگ خشک‌کن رو با یه دستت محکم نگه داشتی تا نیفته، دیواره جلویی پایین رو از روی قلاب‌های روی شاسی بلند کن.

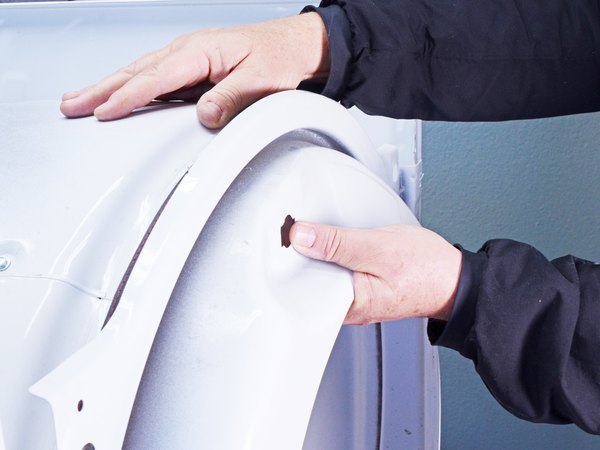

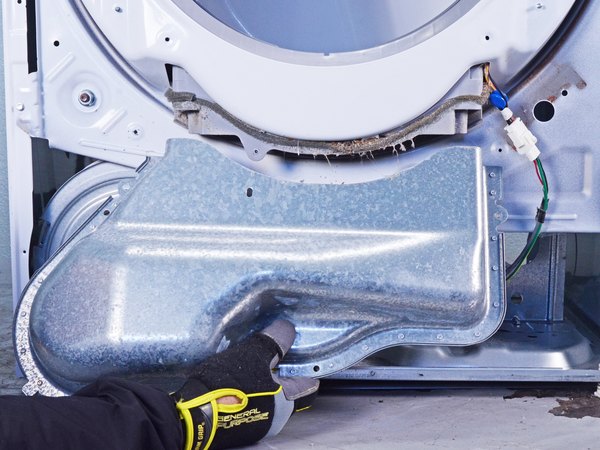

دیواره رو حدود 5 سانتی‌متر بیار پایین تا غلتک‌هایی که زیر لبه دیگ قرار دارن کاملا آزاد بشن. همچنان که دیگ رو پشتیبانی می‌کنی، دیواره پایینی رو به طور کامل بردار.

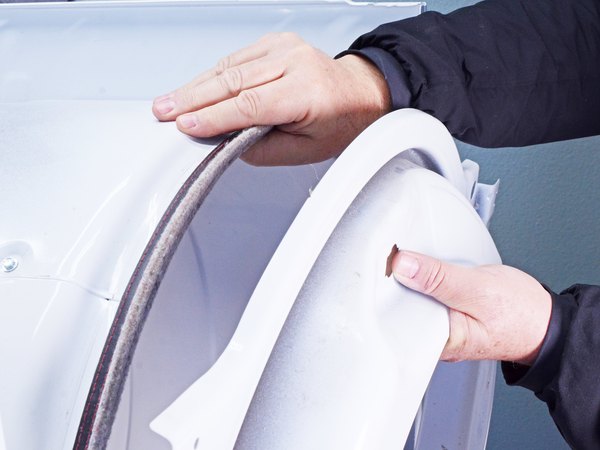

موقع سرهم کردن، دیواره رو کمی به سمت راست کج کن تا بتونی غلتک‌ها رو ببری زیر لبه جلویی دیگ. وقتی مطمئن شدی دیگ درست روی غلتک‌ها نشسته، می‌تونی دیواره رو صاف کنی و سر جاش ببندیش.

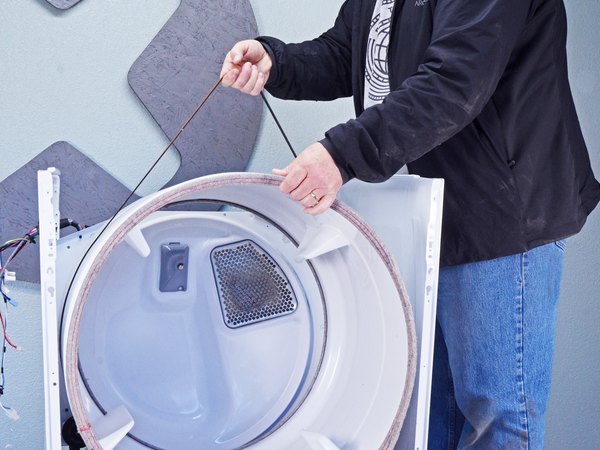

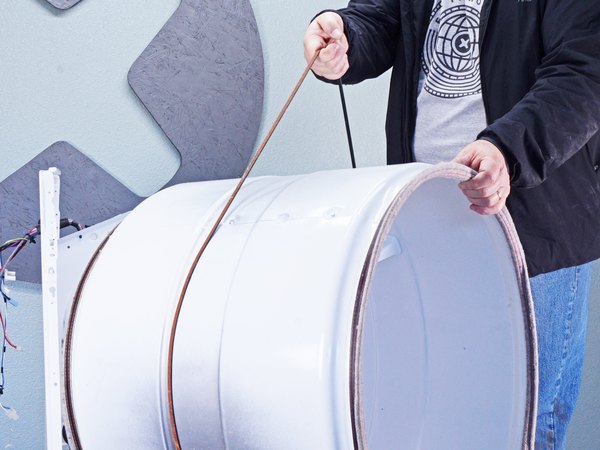

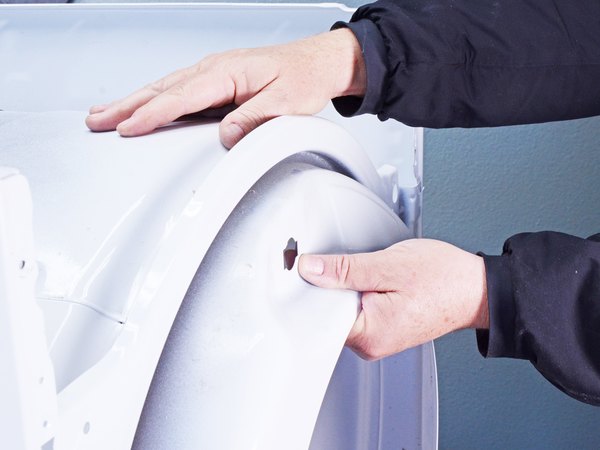

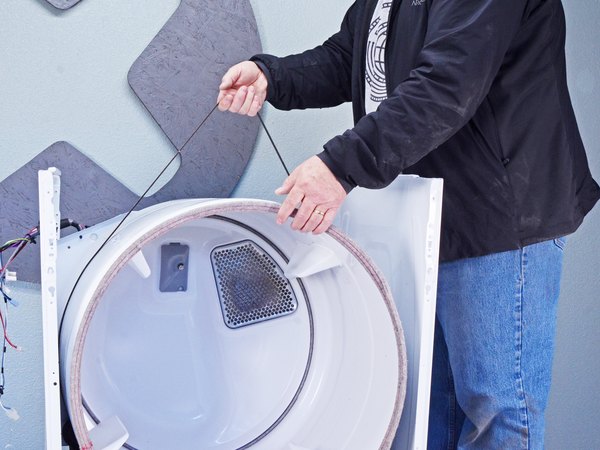

از خود تسمه به عنوان یه دستگیره استفاده کن و دیگ رو چند سانتی‌متر ببر بالا. دیگ رو به سمت بیرون بکش و از دهانه جلویی خشک‌کن خارجش کن.

یادت باشه کدوم طرف دیگ به سمت جلوی دستگاه بود تا بعدا برعکس جاش نزنی.

اگه تسمه پاره شده بود، جلوی دستگاه وایسا و دستات رو ببر داخل دیگ. بلندش کن و از جلو بکشش بیرون. اینجا کمک گرفتن از یه دوست می‌تونه خیلی کار رو راحت‌تر کنه.

موقع نصب دیواره پایینی، حتما چک کن که دیگ دقیقا روی غلتک‌ها سوار شده باشه. عجله نکن و با زور قطعات رو جا نزن.

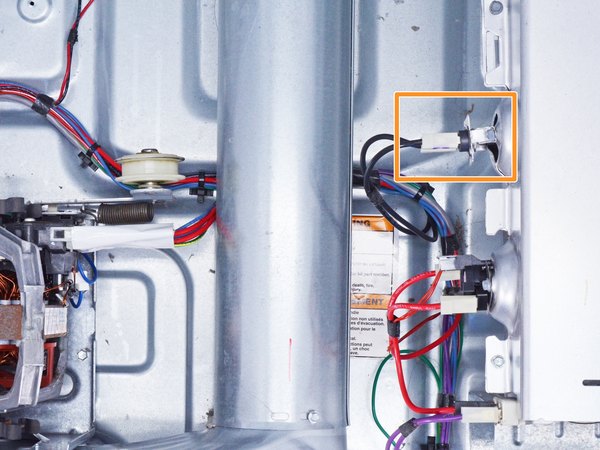

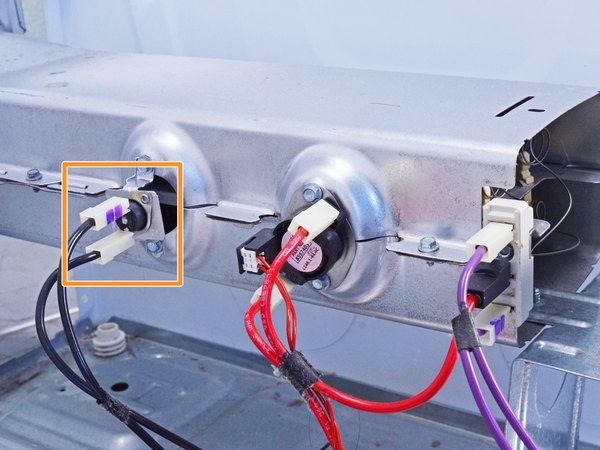

← مراحلی که در ادامه میاد بهت نشون میده چطور ترموستات حرارتی (Thermal cutoff switch) رو تست و در صورت نیاز عوض کنی.

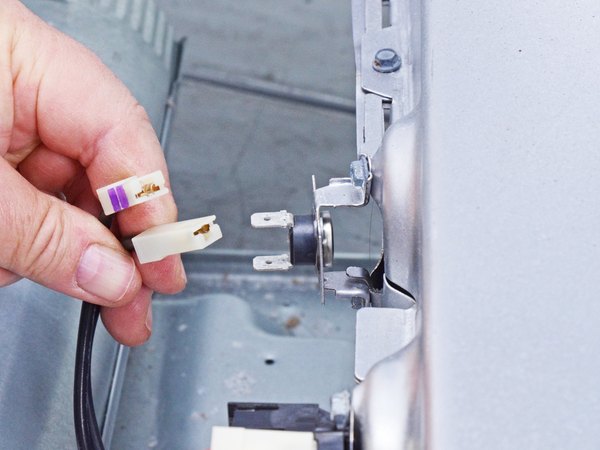

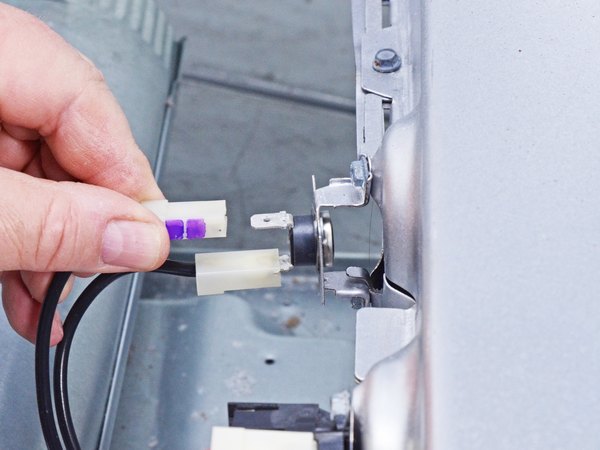

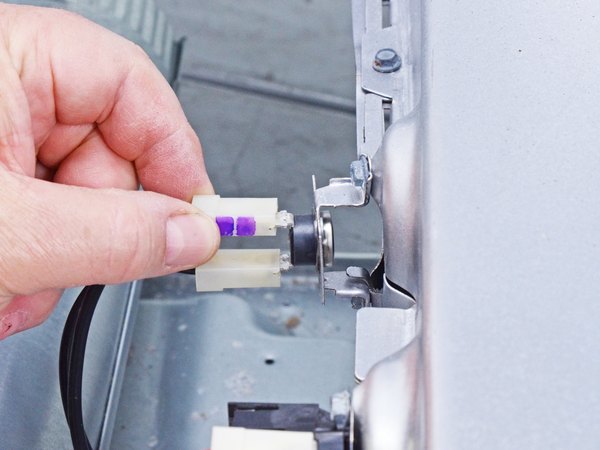

دو تا فیش تخت (Spade connectors) متصل به ترموستات حرارتی رو مستقیم به سمت بیرون بکش تا جدا بشن.

حواست باشه موقع جدا کردن، حتما خود سوکت فلزی رو بگیری. هیچ‌وقت سیم‌ها رو نکش چون ممکنه قطعی پیدا کنن.

اگه مطمئنی که قطعه خرابه و فقط می‌خوای عوضش کنی، نیازی به تست نیست و می‌تونی از این مرحله رد بشی.

برای تست به یه مولتی‌متر نیاز داری. اگه تا حالا باهاش کار نکردی، بهتره اول کار با بخش تست بوق (Continuity) رو یاد بگیری.

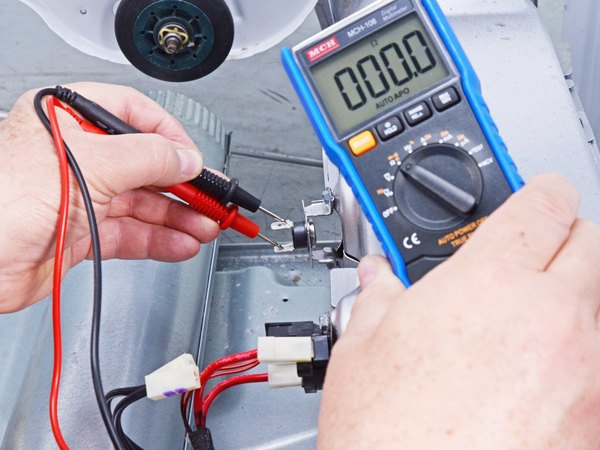

وقتی اتصالات ترموستات رو جدا کردی، مولتی‌متر رو روی حالت تست بوق (پیوستگی) بذار. تو دمای عادی اتاق، این قطعه باید پیوستگی داشته باشه (یعنی مقاومت کمتر از 1 اهم نشون بده). اگه مولتی‌متر عدد بی‌نهایت (OL) یا مقاومتی بالاتر از 1 اهم نشون داد، یعنی ترموستات سوخته و حتما باید تعویض بشه.

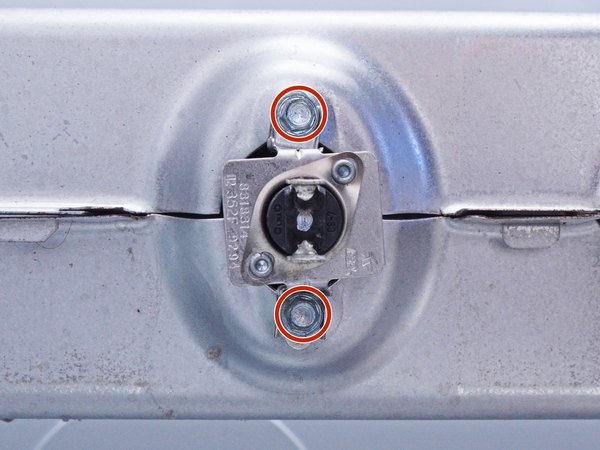

← پیچ‌های فلزی که ترموستات حرارتی رو روی محفظه هیتر نگه داشتن، باز کن.

به جهت قرارگیری قطعه دقت کن، چون بعضی مدل‌ها فقط تو یه جهت خاص درست نصب می‌شن.

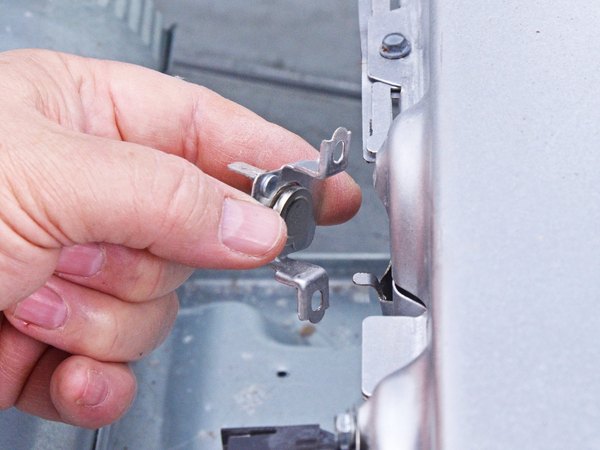

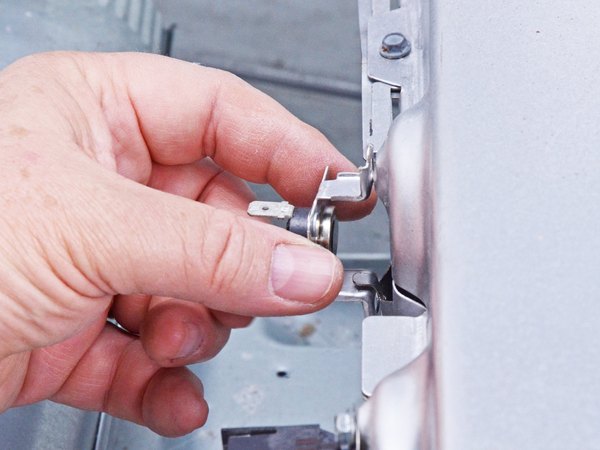

حالا ترموستات قدیمی رو به سمت بالا بکش و از روی محفظه هیتر برش دار.

خب، به همین سادگی ترموستات حرارتی قدیمی رو درآوردی و تست کردی. حالا فقط کافیه قطعه جدید رو سر جاش قرار بدی و تمام این مراحلی که رفتیم رو از آخر به اول تکرار کنی تا خشک‌کن دوباره مثل روز اول گرم بشه و کار کنه. امیدوارم این راهنمای آیسی‌مدار برات کار راه‌انداز بوده باشه و از تعمیر دستگاهت لذت برده باشی.

اگه اهل دست به آچار شدنی، حتما به بقیه آموزش‌های سایت ما هم سر بزن تا همیشه برای تعمیر وسایلت آماده باشی. موفق باشی!
