آموزش تعویض لامپ درام خشک‌کن ویرلپول WED87HED

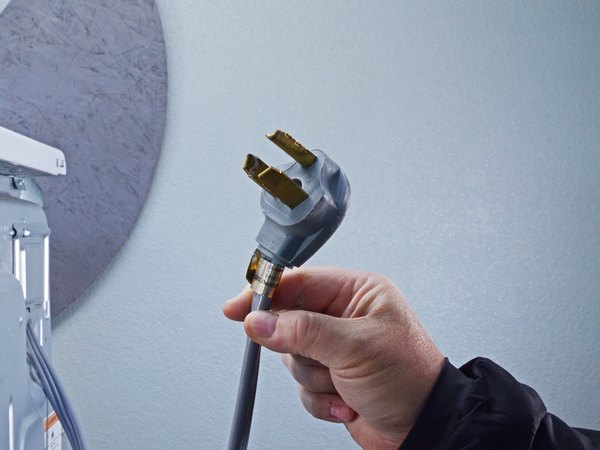

اول از همه و قبل از اینکه دست به هر ابزاری ببری، حتما دوشاخه خشک‌کن رو از برق بکش تا خیالت از بابت ایمنی و جلوگیری از برق‌گرفتگی کاملا راحت باشه.

ممکنه کابل برق دستگاهت به جای سه شاخه، چهارتا شاخه داشته باشه. اصلا نگران نباش، اون شاخه اضافی فقط برای اتصال زمین (ارت) تعبیه شده و کاملا طبیعیه.

توصیه می‌کنم تو تمام مراحل این آموزش حواست به پیچ‌ها باشه. بهتره جای هر کدوم رو دقیق یادداشت کنی یا روی پد مگنتیک بچینی تا موقع بستن دستگاه، هر پیچ دقیقا سر جای قبلی خودش بسته بشه.

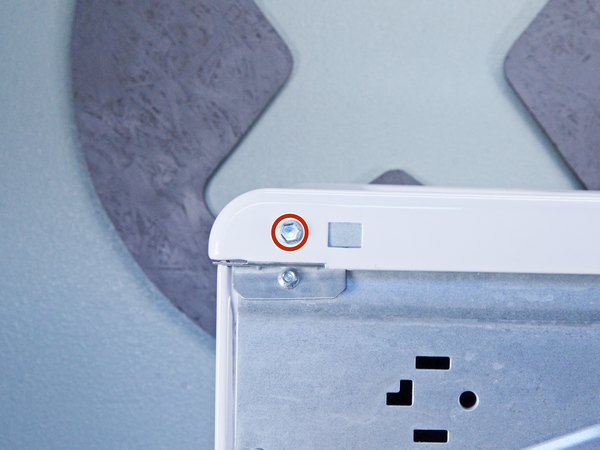

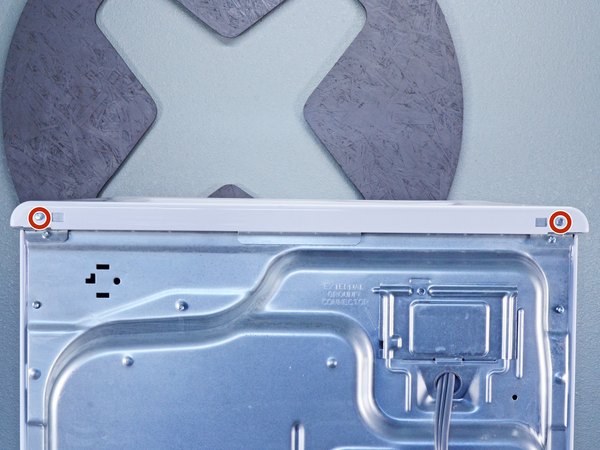

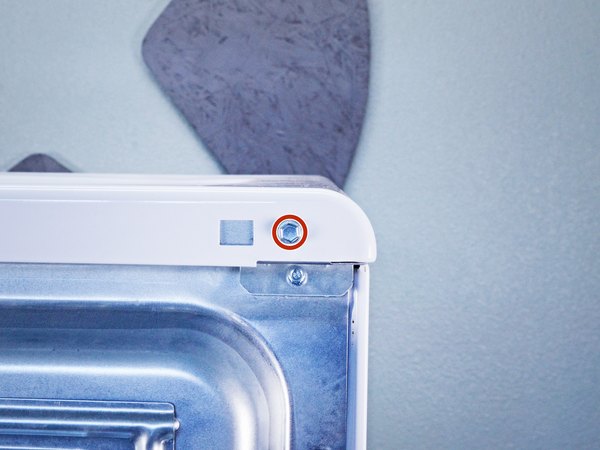

← حالا یه پیچ‌گوشتی بکس 5/16 اینچی بردار و دو تا پیچ 15.7 میلی‌متری که پنل بالایی رو به براکت پشت دستگاه متصل کردن، باز کن.

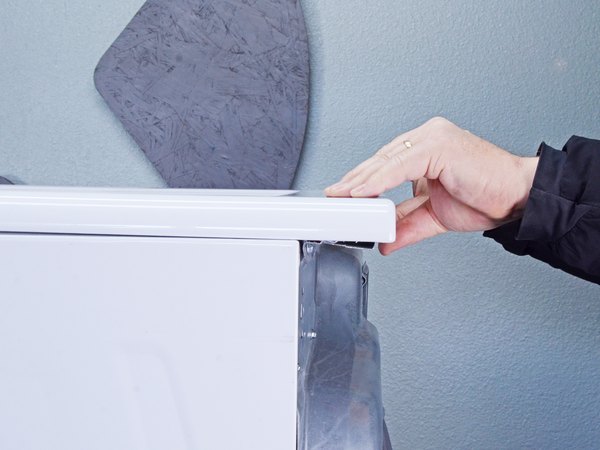

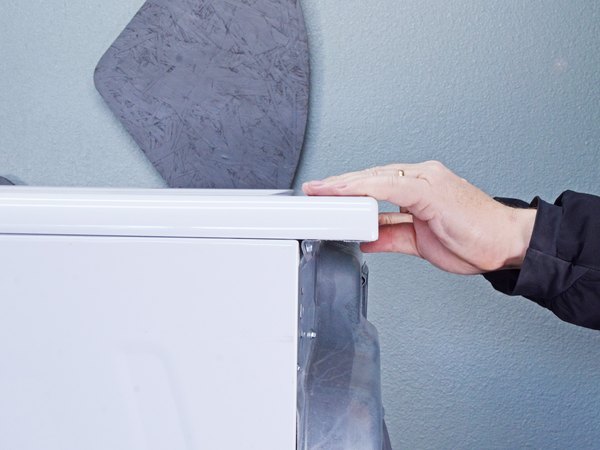

لبه‌های پنل بالایی رو با دو دستت محکم بگیر و اون رو حدود یک تا دو سانتی‌متر به سمت پشت دستگاه بکش تا از خارهایی که نگهش داشتن آزاد بشه.

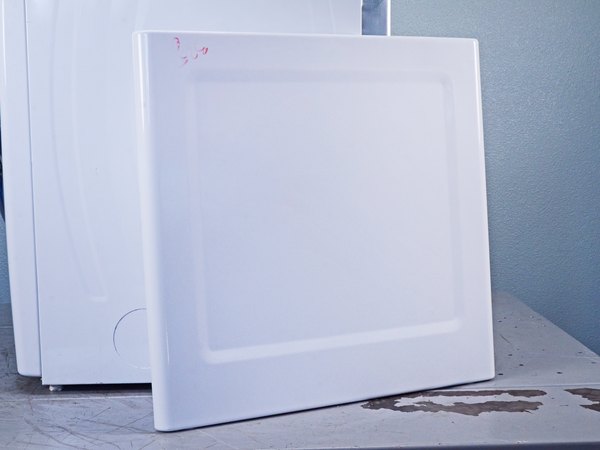

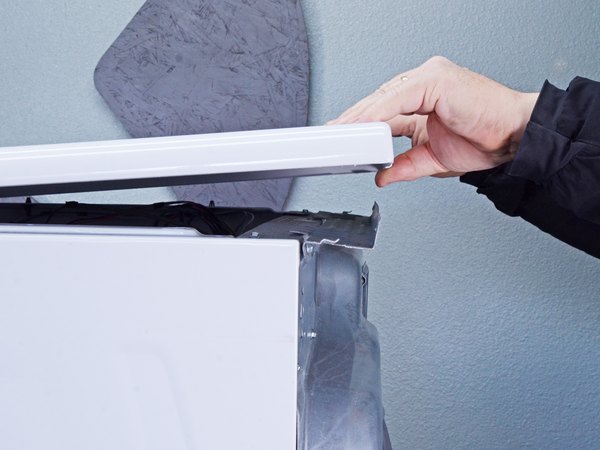

بعد از آزاد شدن پنل، اون رو به سمت بالا بکش تا به طور کامل از شاسی خشک‌کن جدا بشه. حالا پنل بالایی رو بردار و یه جای امن و خلوت بذار تا هم روش خط نیفته و هم موقع کار مزاحمت ایجاد نکنه.

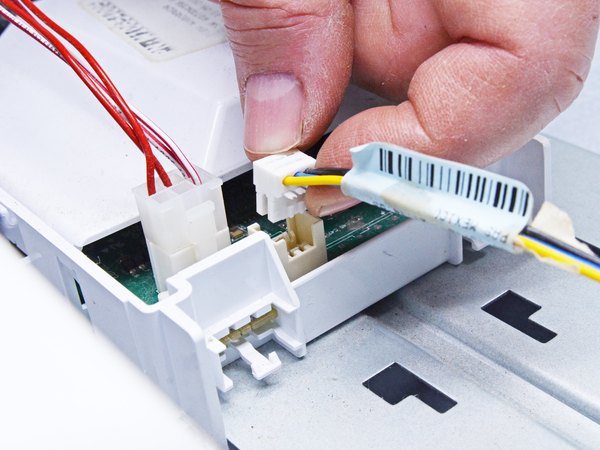

باید کابل مربوط به پنل کنترل رو از روی برد اصلی جدا کنی. با دقت سوکت کابل رو بگیر و به آرومی بیرون بکش تا اتصالش قطع بشه.

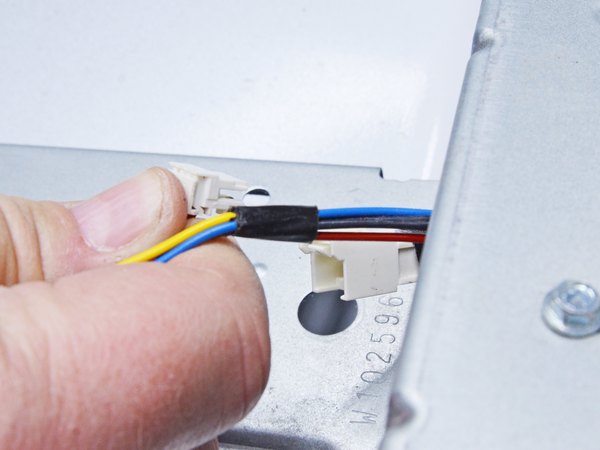

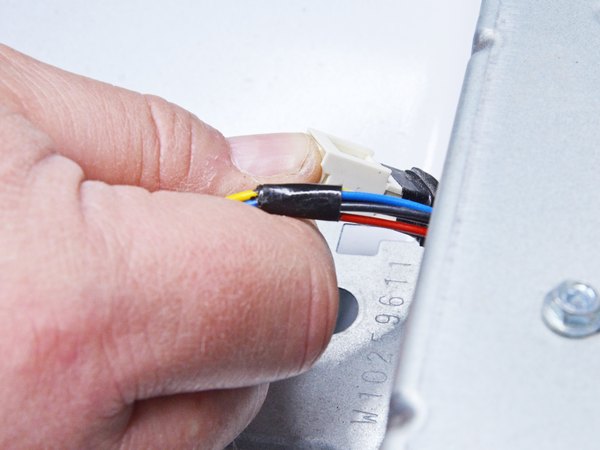

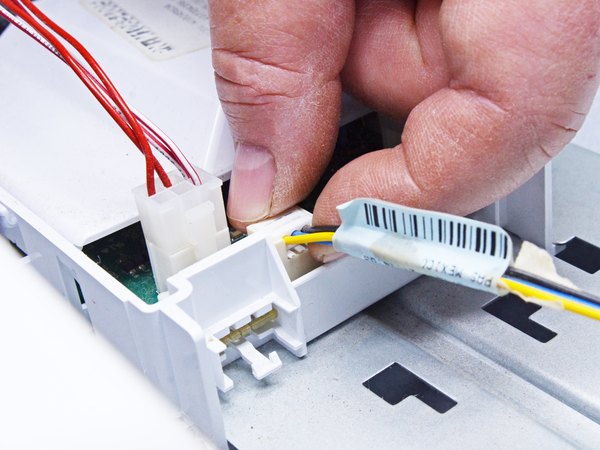

تو این مرحله باید کانکتور یا همون سوکت مربوط به لامپ درام رو پیدا کنی و با احتیاط اون رو هم از جاش جدا کنی تا سیم‌کشی‌ها آزاد بشن.

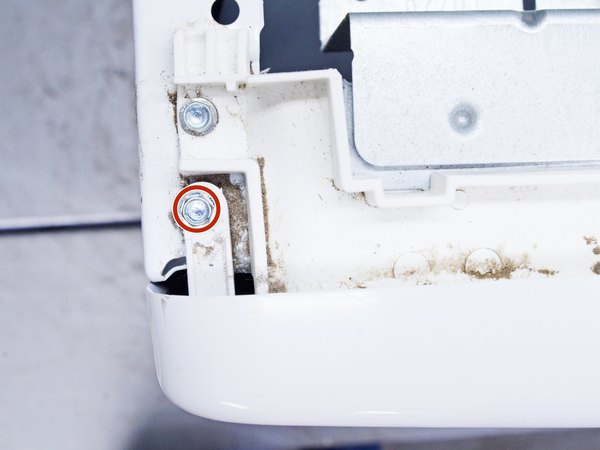

← با استفاده از یه پیچ‌گوشتی بکس 1/4 اینچی، دو تا پیچ فلزی 16.3 میلی‌متری که در دو طرف پنل کنترل قرار گرفتن رو باز کن.

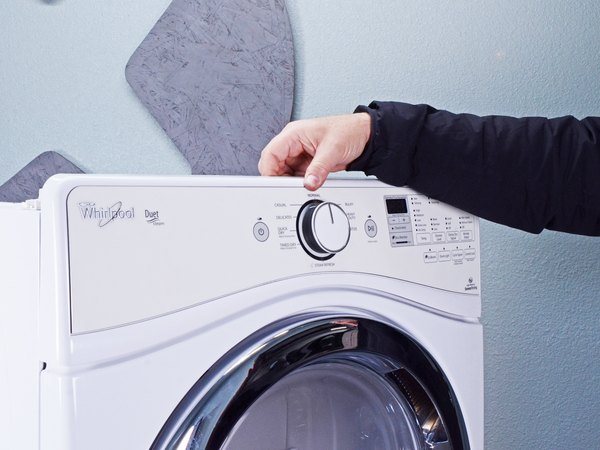

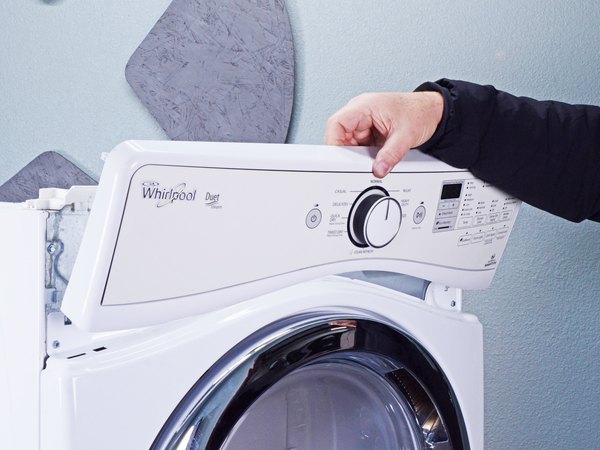

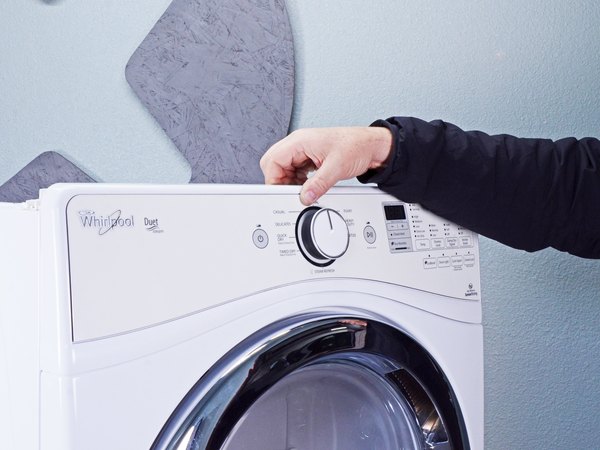

پنل کنترل رو کمی به سمت بالا بکش و همزمان به سمت بیرون (دور از شاسی) خم کن تا به راحتی از جای خودش خارج بشه.

موقع برداشتن پنل، حواست باشه که کابل‌ها رو به آرومی از داخل سوراخی که روی شاسی تعبیه شده عبور بدی تا گیر نکنن و پاره نشن.

یادت باشه موقعی که خواستی دستگاه رو دوباره جمع کنی، قبل از جا زدن پنل کنترل، حتما کابل رو از همین سوراخ رد کنی.

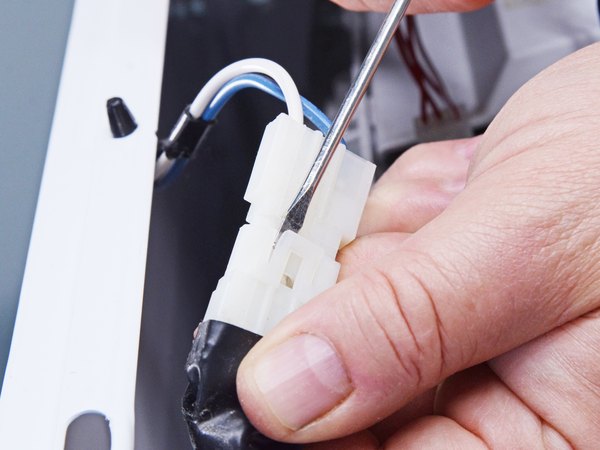

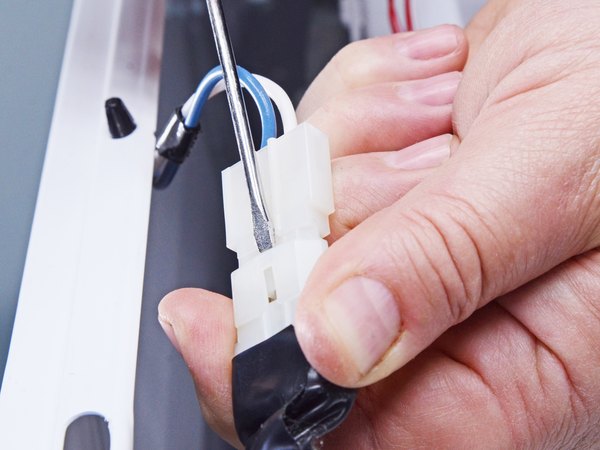

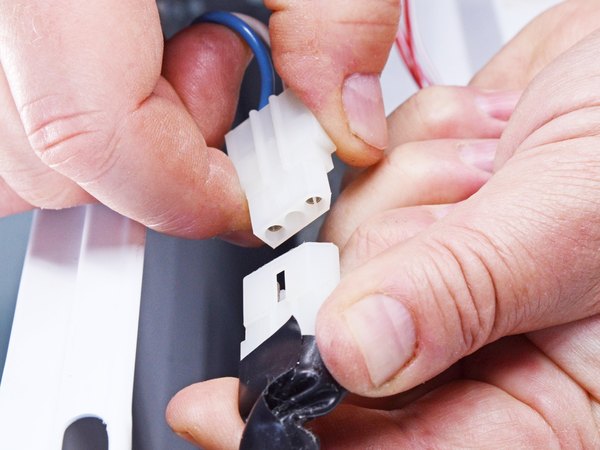

یه پیچ‌گوشتی دوسو کوچیک (یا اسپاجر) بردار و با احتیاط زبانه‌های هر دو طرف کانکتور سوئیچ در رو آزاد کن. وقتی زبانه‌ها آزاد شدن، کانکتور رو به آرومی به سمت بیرون بکش تا کاملا جدا بشه.

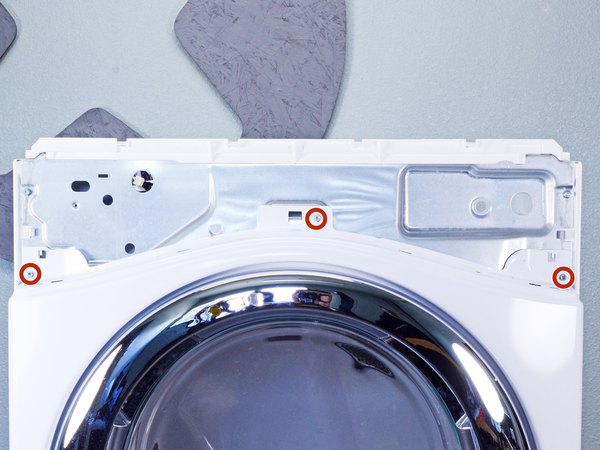

← با یه پیچ‌گوشتی بکس 1/4 اینچی، سه تا پیچ فلزی 16.4 میلی‌متری که در قسمت بالای پنل جلویی قرار دارن رو باز کن.

حالا دستگاه رو کمی به سمت عقب خم کن و زیرش یه تکیه‌گاه محکم بذار، یا از یه دوست بخواه که تو این حالت نگهش داره تا بتونی راحت‌تر کار کنی.

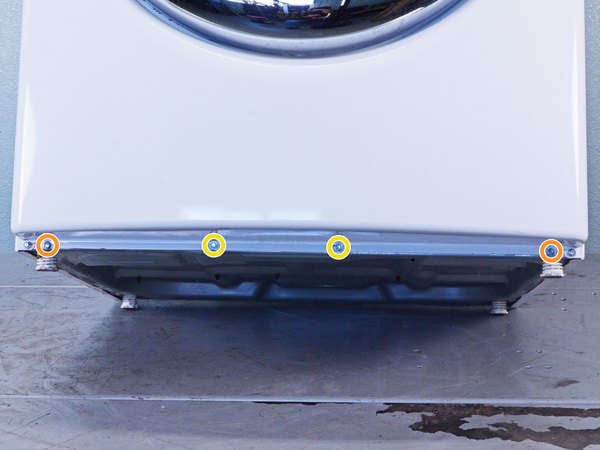

دوباره با همون پیچ‌گوشتی بکس 1/4 اینچی، چهار تا پیچ فلزی که در لبه پایینی پنل قرار گرفتن رو باز کن. این پیچ‌ها شامل موارد زیر می‌شن:

← دو تا پیچ با طول 16.4 میلی‌متر

← دو تا پیچ کوتاه‌تر با طول 13 میلی‌متر

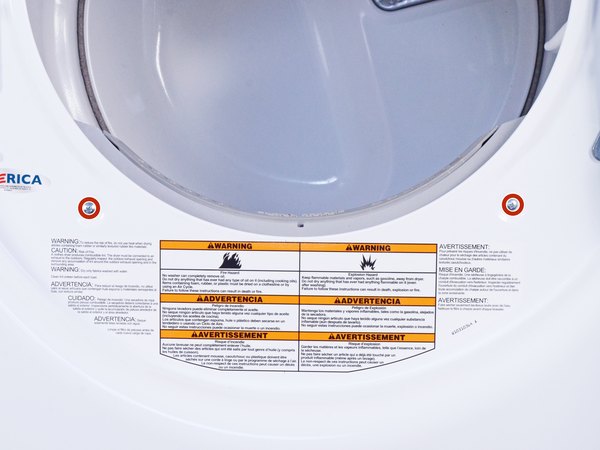

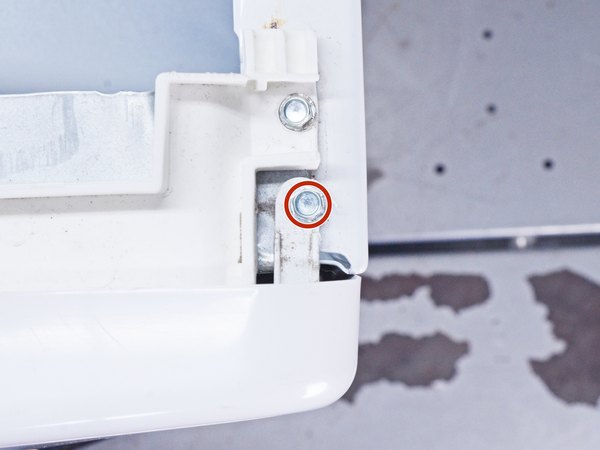

← یه پیچ‌گوشتی چهارسو بردار و دو تا پیچ 15.8 میلی‌متری که داخل محفظه در و دقیقا زیر دهانه درام قرار گرفتن رو باز کن.

این پنل جلویی هم نسبتا سنگینه و هم بدباره؛ پس برای جلوگیری از آسیب دیدن خودت یا دستگاه، بهتره تو این مرحله از یه نفر کمک بگیری.

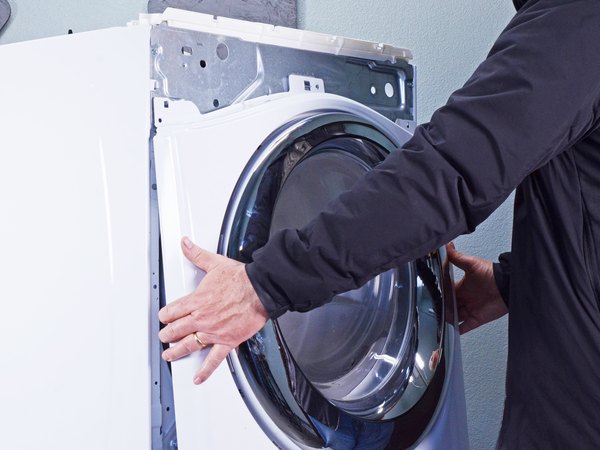

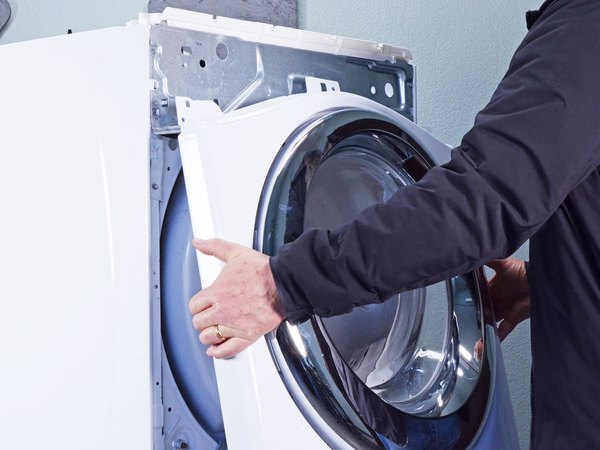

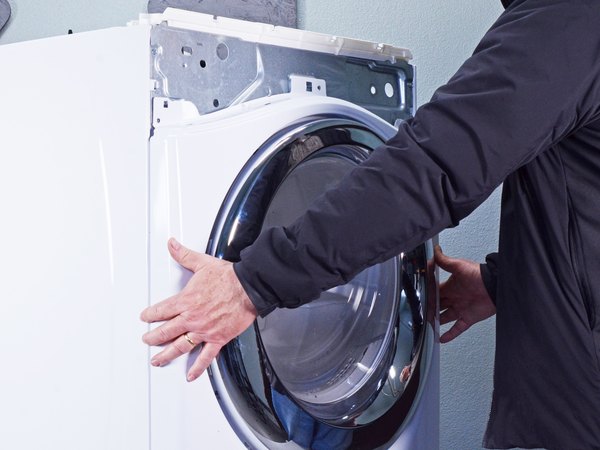

قسمت پایینی پنل رو با دست بگیر و حدود 5 تا 7 سانتی‌متر از شاسی به سمت بیرون بکش. حالا پنل جلویی رو به سمت بالا لیفت کن تا از روی زبانه‌های کوچیکی که نزدیک قسمت بالای شاسی هستن آزاد بشه و بعد اون رو کاملا بردار.

موقع برداشتن پنل، خیلی دقت کن که دسته سیم‌های مربوط به سوئیچ در به جایی گیر نکنن و کشیده نشن.

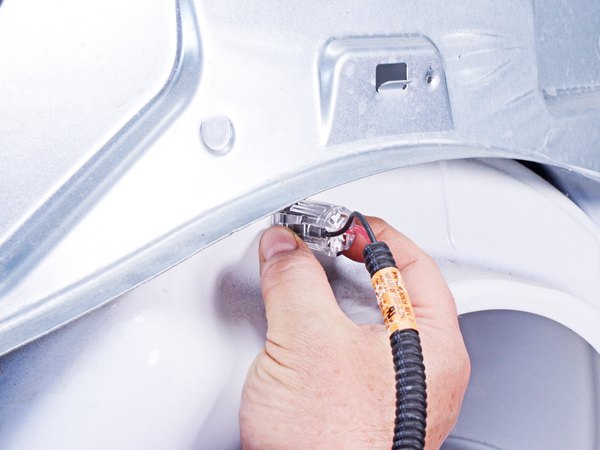

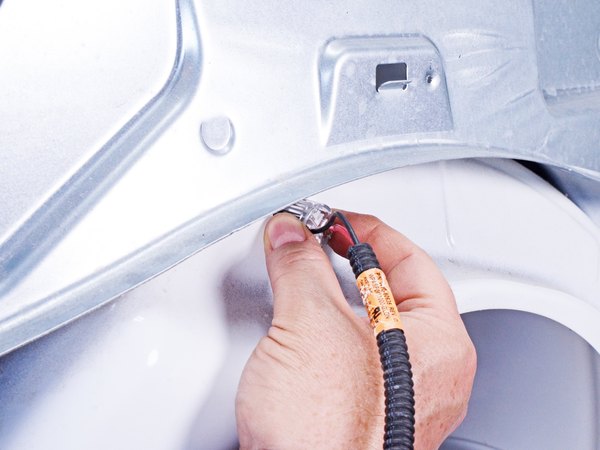

برای آزاد کردن ماژول لامپ درام، باید زبانه‌هایی که در کناره‌های ماژول قرار دارن رو با انگشتت به سمت داخل فشار بدی. حالا ماژول رو از طریق سوراخ نصب روی دیواره جلویی به سمت داخل درام هل بده تا آزاد بشه.

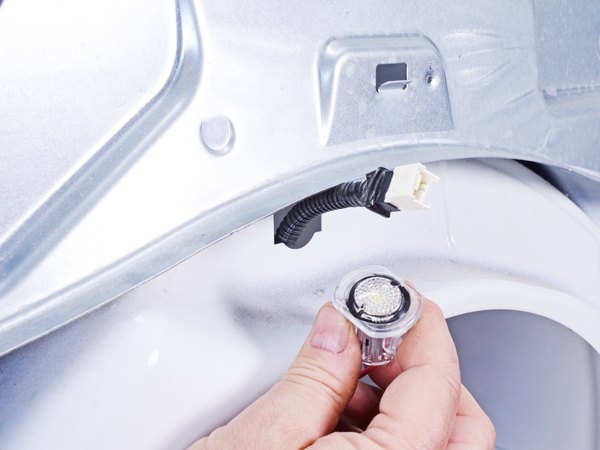

در نهایت، دسته سیم‌ها رو از داخل سوراخ نصب عبور بده و کل ماژول لامپ و سیم‌هاش رو از خشک‌کن خارج کن. حالا می‌تونی لامپ جدید رو جایگزین کنی.

به همین سادگی لامپ درام خشک‌کنت عوض شد! حالا برای بستن قطعات، کافیه تمام این مراحل رو از آخر به اول انجام بدی. اگه دوست داری مهارت‌های تعمیراتی خودت رو بالا ببری و با ترفندهای بیشتری آشنا بشی، حتما به بقیه آموزش‌های مجله آیسی‌مدار سر بزن. منتظرت هستیم!
