آموزش باز کردن پنل پشتی خشک‌کن ویرلپول WED87HED

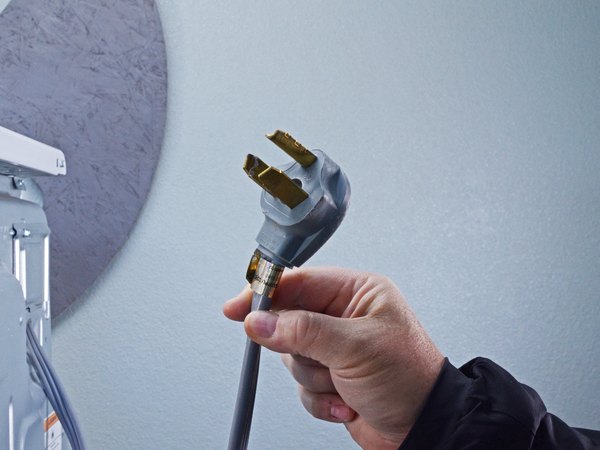

قبل از اینکه دست به آچار بشی، حتما دوشاخه خشک‌کن رو از پریز برق بکش تا خطر برق‌گرفتگی تهدیدت نکنه.

ممکنه کابل برق دستگاهت به جای سه تا شاخه، چهارتا داشته باشه. اصلا جای نگرانی نیست، اون شاخه اضافی فقط برای اتصال زمینه (ارت) و کاملا طبیعیه.

تو تمام مراحل این آموزش حواست به پیچ‌ها باشه. بهتره جای هر کدوم رو یادداشت کنی یا روی پد مگنتیک بچینی تا موقع بستن دستگاه دقیقا همون‌جا بسته بشن.

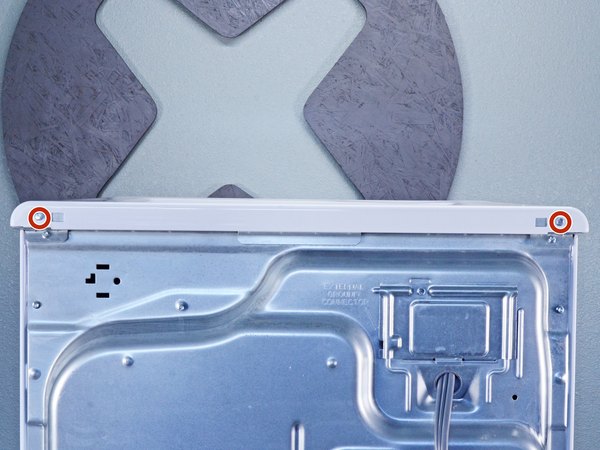

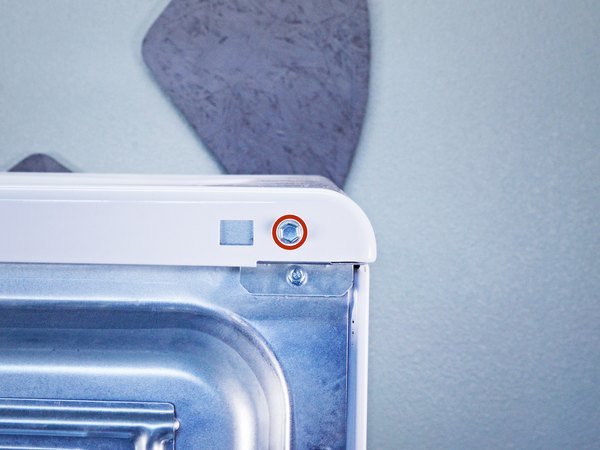

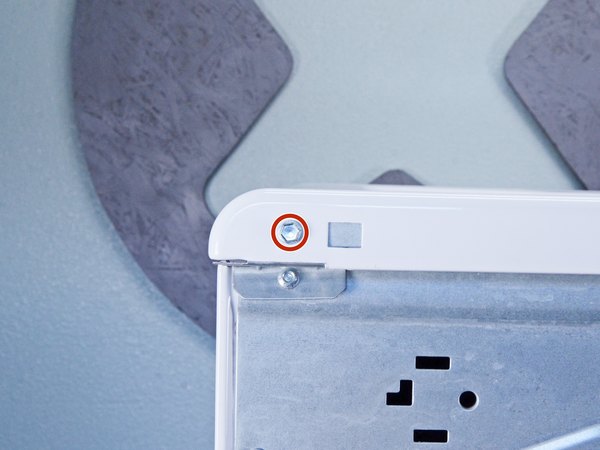

← با استفاده از یه پیچ‌گوشتی بکس 5/16 اینچی، دو تا پیچ 15.7 میلی‌متری که پنل بالایی رو به براکت پشت متصل کردن، باز کن.

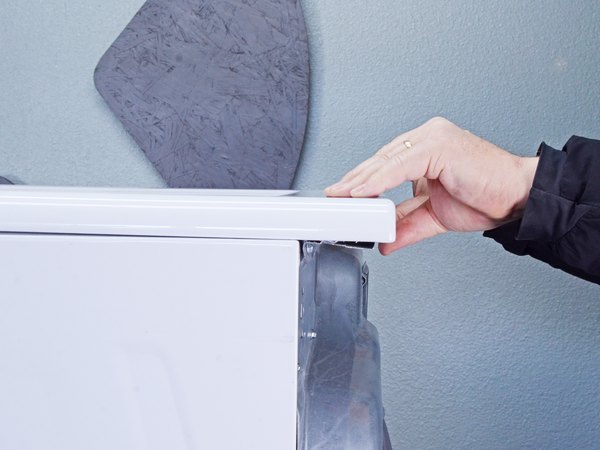

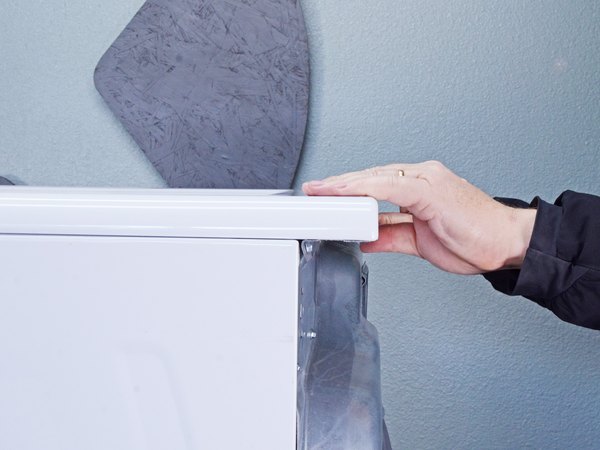

حالا لبه‌های پنل بالایی رو با دو دست بگیر و حدود یک تا دو سانتی‌متر به سمت پشت دستگاه بکش تا از جاش آزاد بشه.

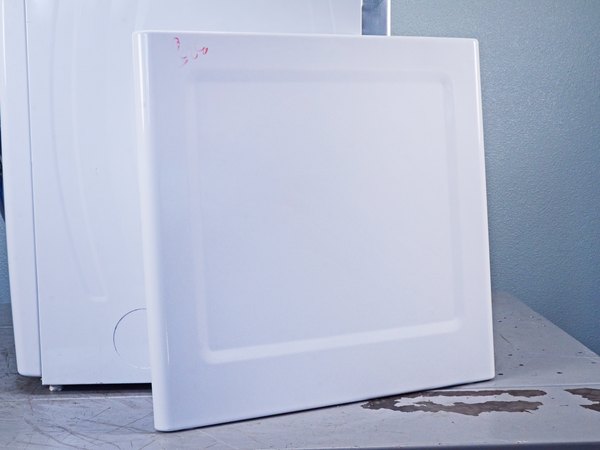

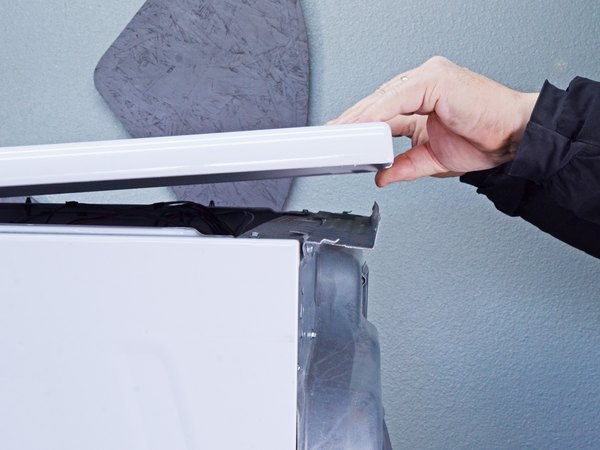

پنل بالایی رو به سمت بالا بکش تا کاملا از شاسی خشک‌کن جدا بشه. حالا پنل رو بردار و یه جای امن بذار تا روش خط و خش نیفته و سر راهت نباشه.

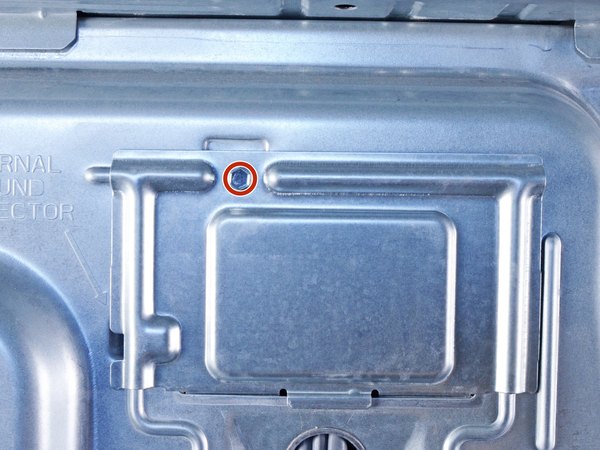

← دوباره آچار بکس 5/16 اینچی رو بردار و تنها پیچ 16.2 میلی‌متری که درپوش محافظ رو نگه داشته، باز کن.

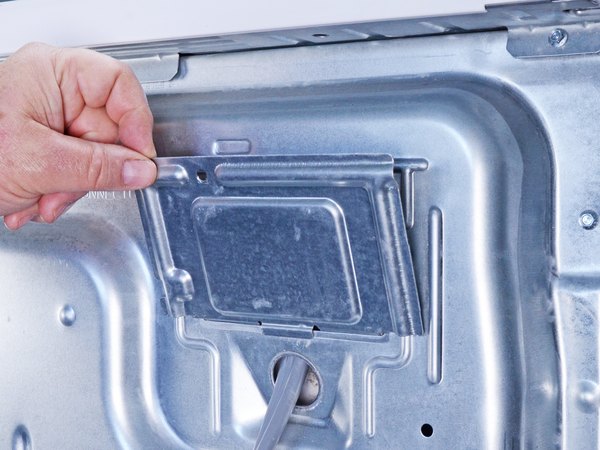

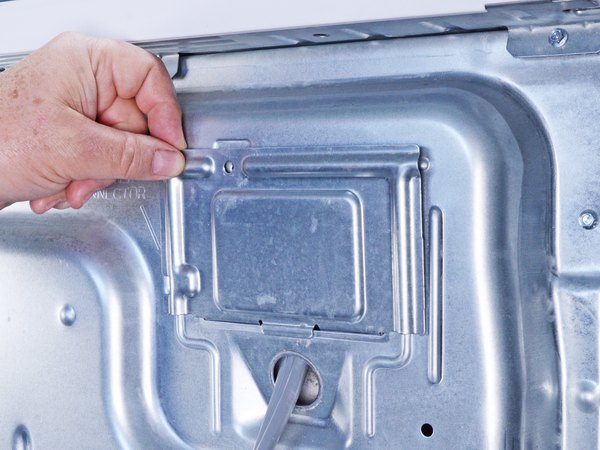

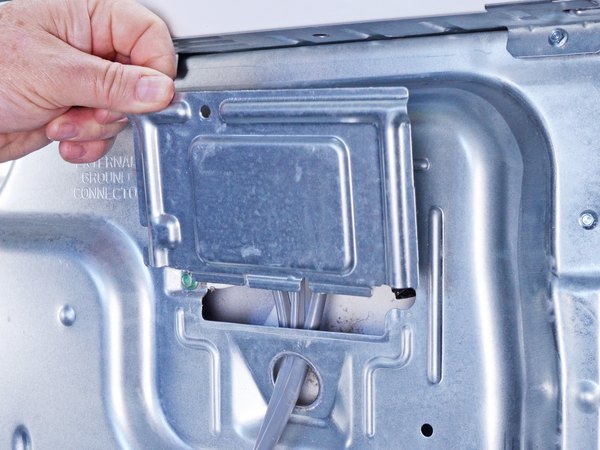

درپوش فلزی محافظ رو با دست بگیر و از روی بدنه بردار تا به سیم‌کشی‌های زیرش دسترسی پیدا کنی.

قبل از اینکه سیم‌ها رو باز کنی، پیشنهاد می‌کنم با یه ماژیک علامت‌گذاریشون کنی یا یه عکس ازشون بگیری تا موقع بستن دقیقا بدونی هر سیم کجا می‌ره.

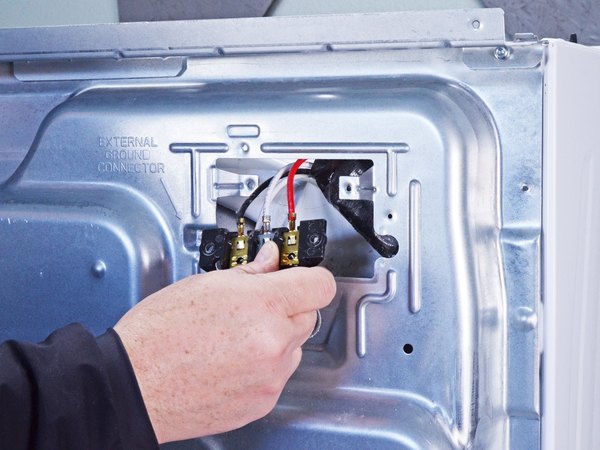

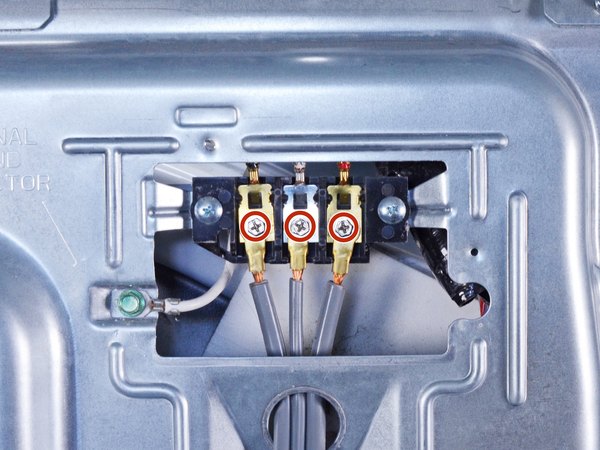

← با یه پیچ‌گوشتی چهارسو یا بکس 1/4 اینچی، سه تا پیچی (به طول 21.4 میلی‌متر) که کابل‌ها رو متصل کردن، باز کن.

اگه دوشاخه دستگاهت چهارشاخه‌ست، یه سیم اتصال زمین (ارت) هم وجود داره. برای باز کردن پیچ این سیم باید از همون پیچ‌گوشتی بکس 5/16 اینچی استفاده کنی.

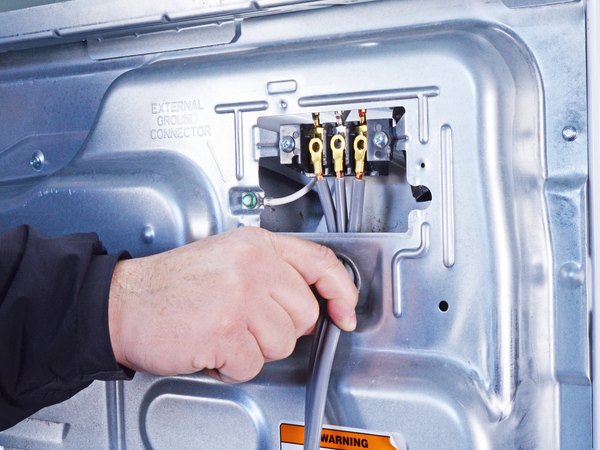

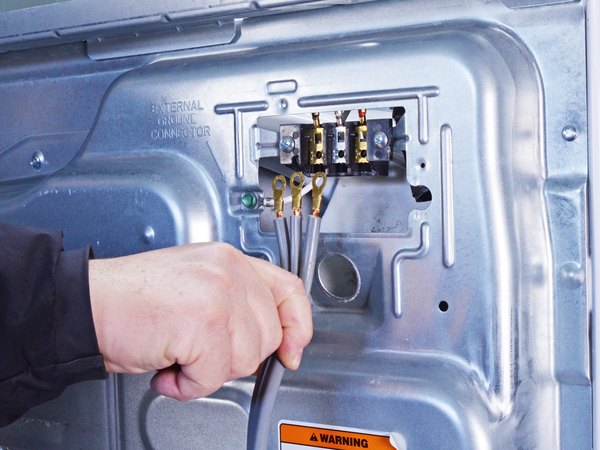

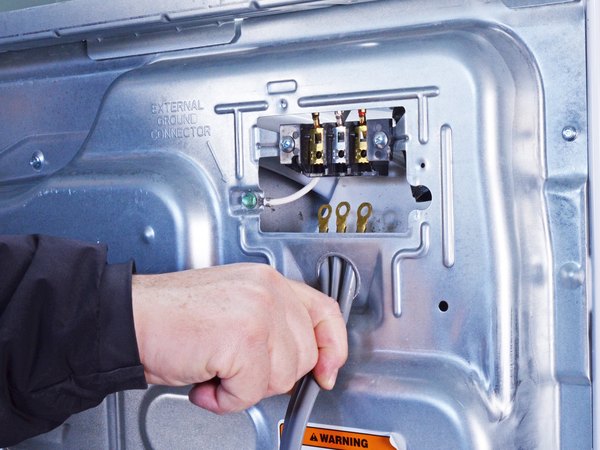

کابل برق رو با احتیاط از همون سوراخ گردی که تو بدنه هست به سمت پایین بکش تا کاملا از دستگاه خارج بشه.

حتما یادت باشه که موقع جمع کردن دستگاه، این اتصالات رو دقیقا مثل روز اولشون سر هم کنی تا دستگاه دچار اتصالی نشه.

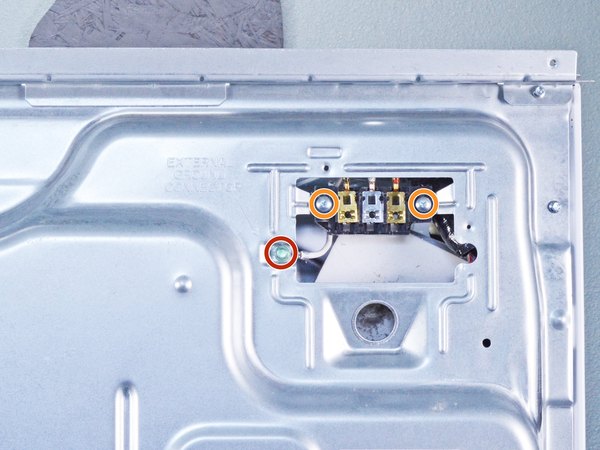

← حالا با یه آچار بکس 5/16 اینچی، پیچ سبز رنگ 16.5 میلی‌متری مربوط به اتصال زمین رو باز کن.

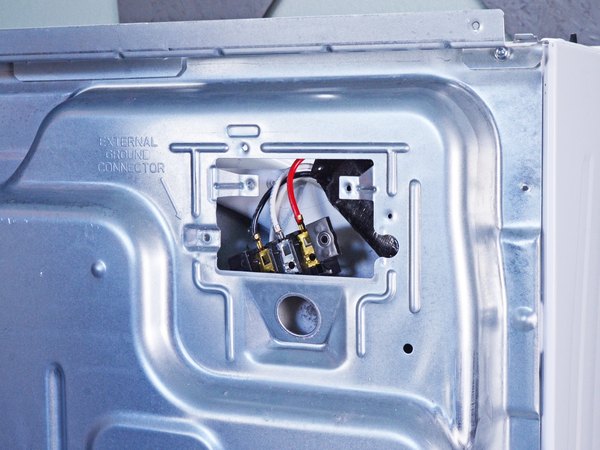

← با استفاده از پیچ‌گوشتی چهارسو، دو تا پیچ 15.3 میلی‌متری که بلوک ترمینال کابل رو نگه داشتن باز کن و کنار بذار.

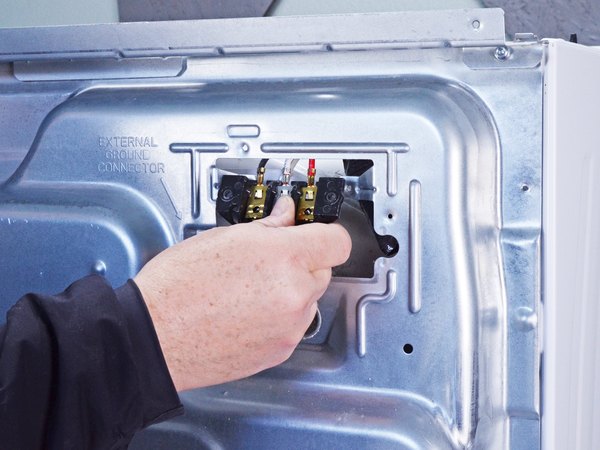

بلوک ترمینال رو با دستت بگیر و به آرومی هلش بده تا به پشت پنل پشتی منتقل بشه و موقع درآوردن پنل مزاحمت ایجاد نکنه.

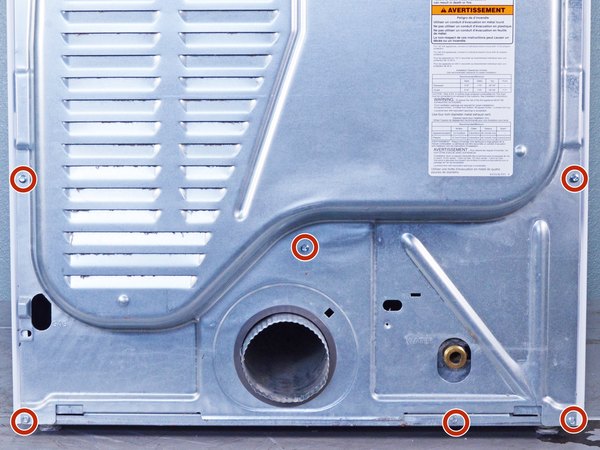

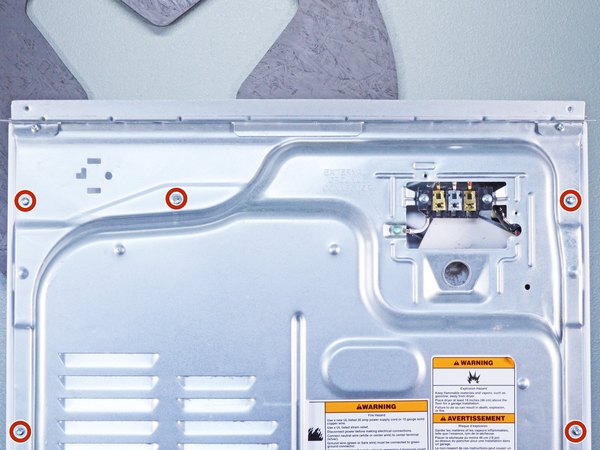

حالا وقتشه با یه پیچ‌گوشتی بکس 1/4 اینچی به سراغ یازده تا پیچ پنل پشتی بری و یکی‌یکی بازشون کنی.

← ده تا از این پیچ‌ها طولشون 20 میلی‌متره که دور تا دور پنل قرار گرفتن.

← یه پیچ کوتاه‌تر 12.9 میلی‌متری هم دقیقا زیر ورودی آب قرار داره که باید اون رو هم باز کنی.

بازم تأکید می‌کنیم که پیچ‌ها رو مرتب یه جا بذار تا موقع بستن بدنه خشک‌کن به دردسر نیفتی و هر پیچ سر جای خودش بشینه.

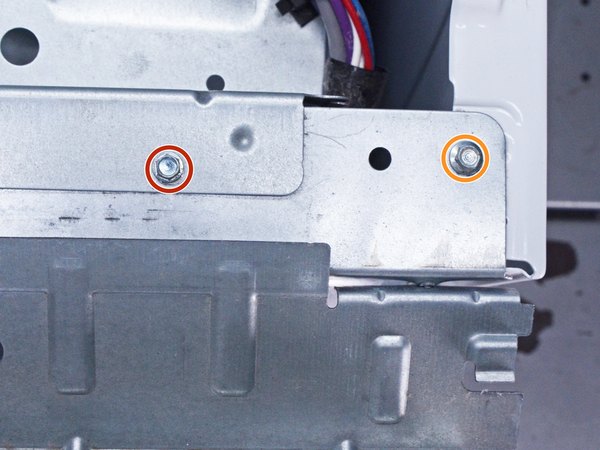

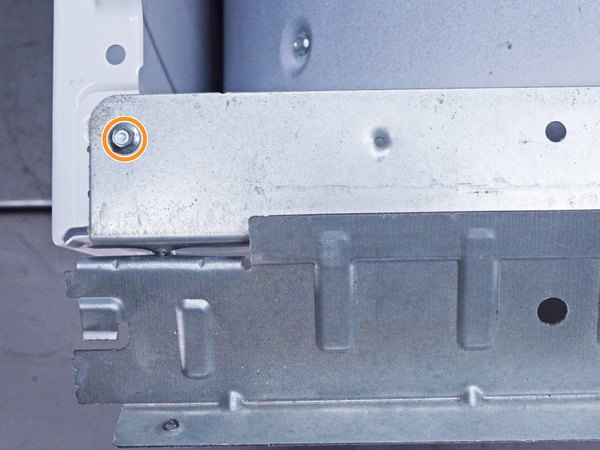

← با همون پیچ‌گوشتی بکس 1/4 اینچی، پیچ 16.4 میلی‌متری که براکت برد اصلی رو به شاسی وصل کرده، باز کن.

← دو تا پیچ 20 میلی‌متری دیگه هم در قسمت بالا و پشت دستگاه هست که باید بازشون کنی.

لبه‌های این پنل فلزی ممکنه خیلی تیز باشن؛ پس حتما قبل از دست زدن بهش دستکش کار بپوش تا دستت بریدگی پیدا نکنه.

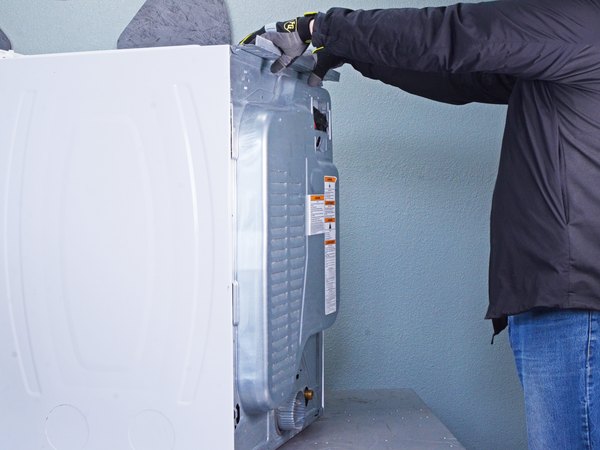

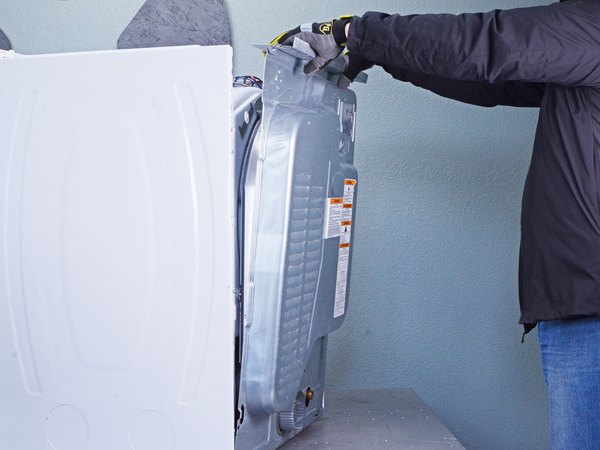

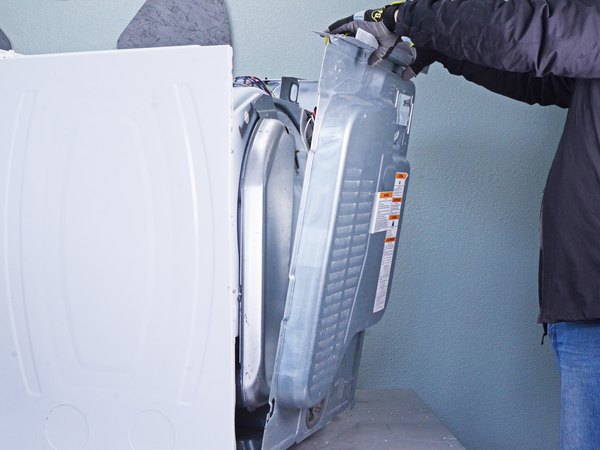

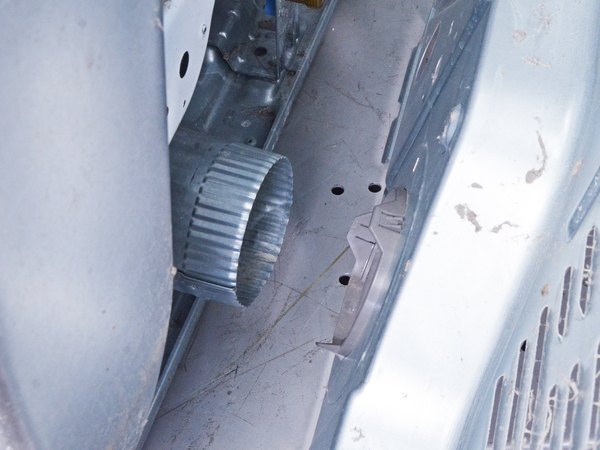

پنل رو حدود یک سانتی‌متر به سمت بالا بکش و کمی به عقب خم کن تا از لوله تهویه جدا بشه. حالا به آرومی پنل رو از روی لوله تهویه به سمت بیرون بکش و کاملا برش دار.

وقتی کارت تموم شد و خواستی دستگاه رو دوباره جمع کنی، حتما به این نکات دقت کن:

اول مطمئن شو که لوله تهویه دقیقا داخل حلقه روی پنل جا افتاده باشه. بعد چک کن که زبانه‌های پایین پنل به درستی روی لبه پایینی شاسی قرار گرفته باشن و بیرون نزنن.

در نهایت پنل رو طوری تنظیم کن که سوراخ‌های پیچ دقیقا با جایگاهشون روی شاسی هم‌تراز بشن تا پیچ‌ها راحت و بدون فشار بسته بشن.

خب، به همین راحتی تونستی پنل پشتی رو باز کنی! برای بستن دستگاه کافیه همین مسیر رو از آخر به اول طی کنی. امیدوارم این آموزش از مجله آیسی‌مدار برات مفید بوده باشه و تونسته باشی تعمیرت رو با موفقیت انجام بدی. اگه این مطلب به دردت خورد، خوشحال می‌شیم اون رو برای بقیه دوستات و همکارات هم بفرستی تا اونا هم ازش استفاده کنن!
