تعویض و تست فیوز حرارتی خشک‌کن ویرلپول

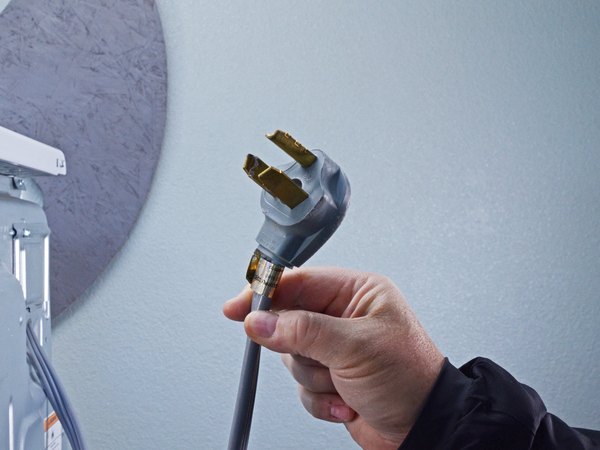

قبل از اینکه هر کاری برای تعمیر خشک‌کن انجام بدی، حتما دوشاخه برق دستگاه رو از پریز بکش تا خیالت از بابت ایمنی راحت باشه.

ممکنه کابل برق دستگاهت به جای سه شاخه، چهار شاخه داشته باشه. اون شاخه اضافه در واقع همون اتصال زمینه که برای ایمنی بیشتر طراحی شده.

در طول این آموزش، حتما حواست به جایگاه هر پیچ باشه. بهتره از یه پد مغناطیسی استفاده کنی تا موقع بستن دستگاه، هر پیچ رو دقیقا سر جای خودش ببندی.

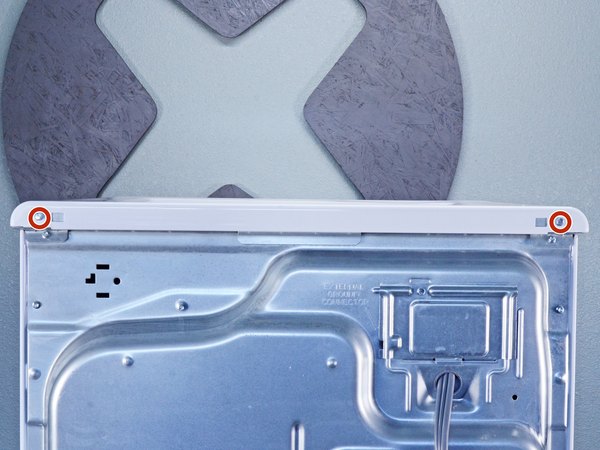

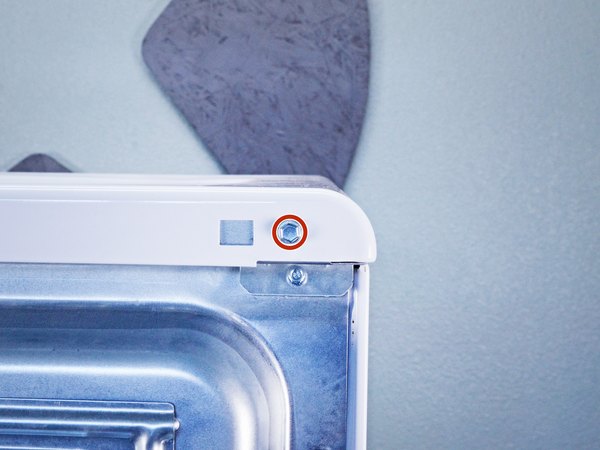

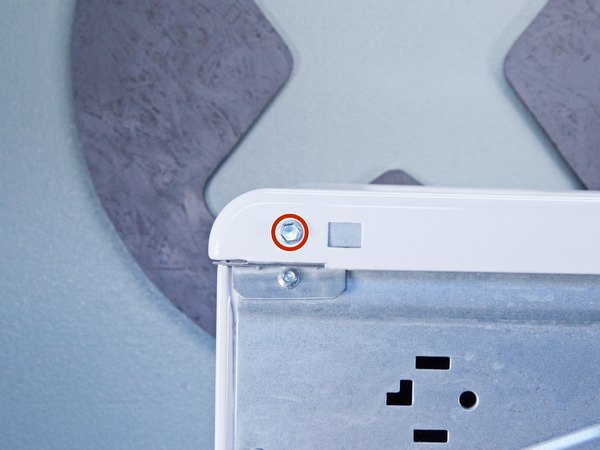

← با استفاده از یه پیچ‌گوشتی بکس، پیچ‌هایی که پنل بالایی رو به براکت پنل پشتی وصل کردن باز کن.

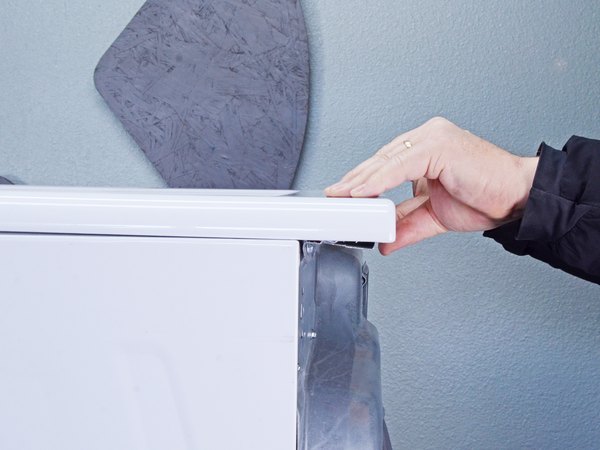

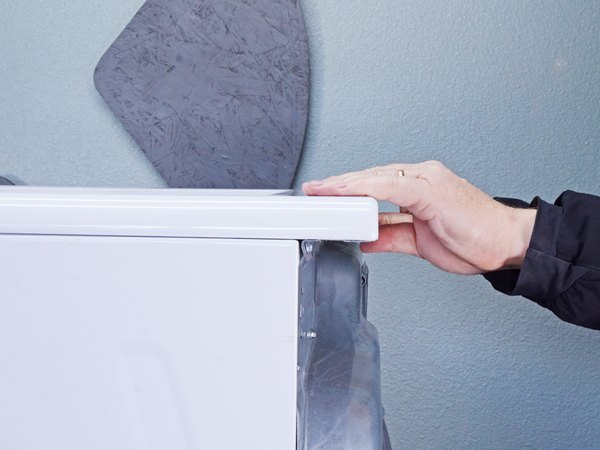

دو طرف پنل بالایی رو با دست بگیر و اون رو حدود 1 تا 2 سانتی‌متر به سمت پشت دستگاه هل بده تا از جاش آزاد بشه.

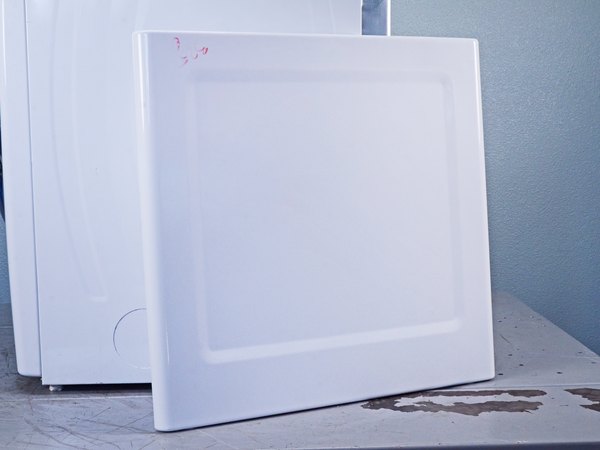

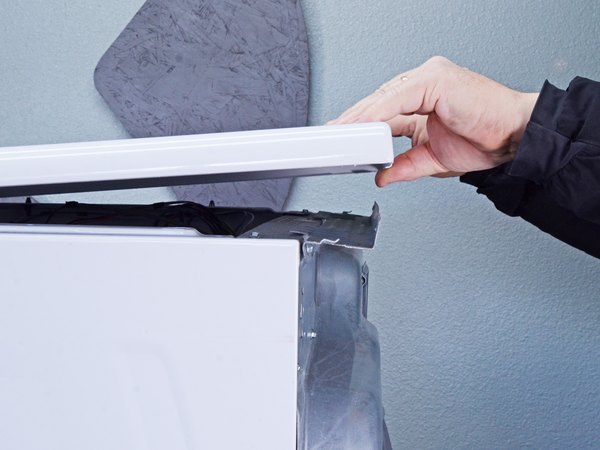

حالا پنل بالایی رو به سمت بالا بکش تا کاملا از شاسی اصلی خشک‌کن جدا بشه. پنل رو بردار و تو یه جای امن قرار بده تا خط و خش نیفته.

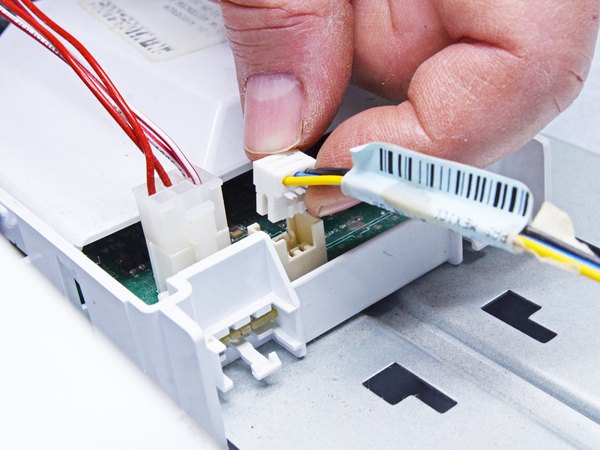

کابل مربوط به پنل کنترل رو پیدا کن و سوکتش رو با دقت از روی برد اصلی دستگاه جدا کن.

سوکت مربوط به لامپ داخل دیگ (درام) رو هم پیدا کن و اون رو از جاش دربیار.

← پیچ‌هایی که پنل کنترل رو سر جاش محکم کردن رو با پیچ‌گوشتی باز کن.

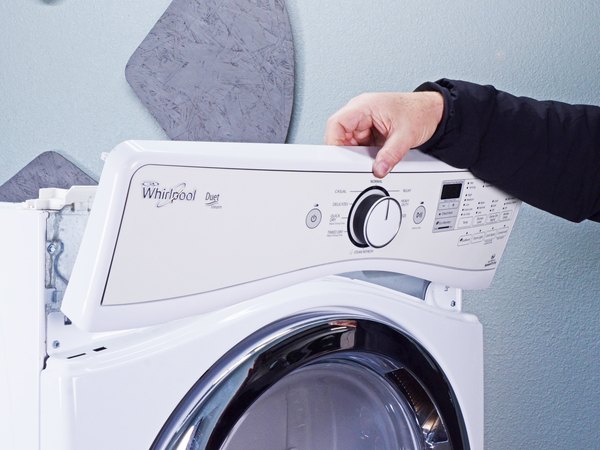

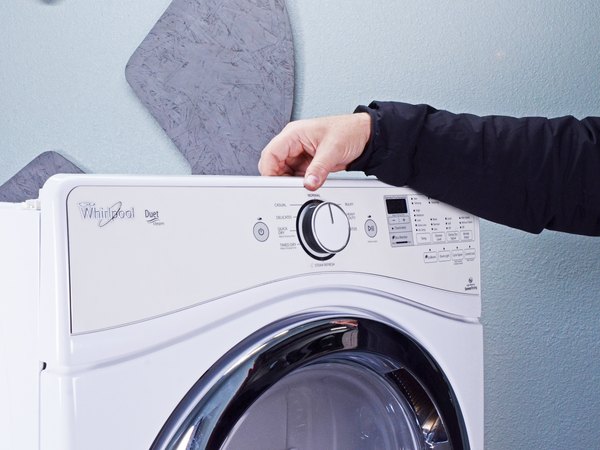

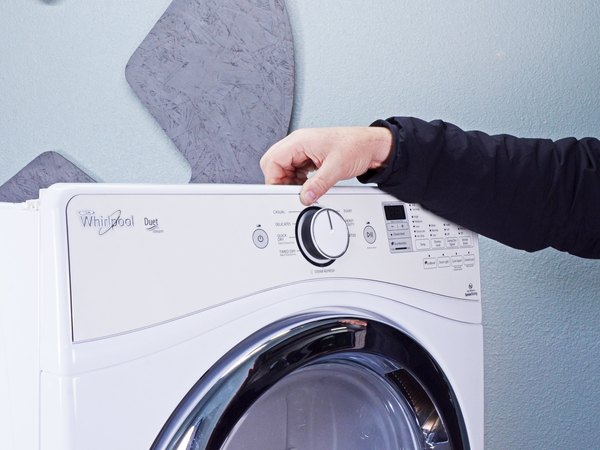

پنل کنترل رو کمی به سمت بالا بکش و همزمان به سمت بیرون کجش کن تا بتونی از شاسی اصلی جداش کنی.

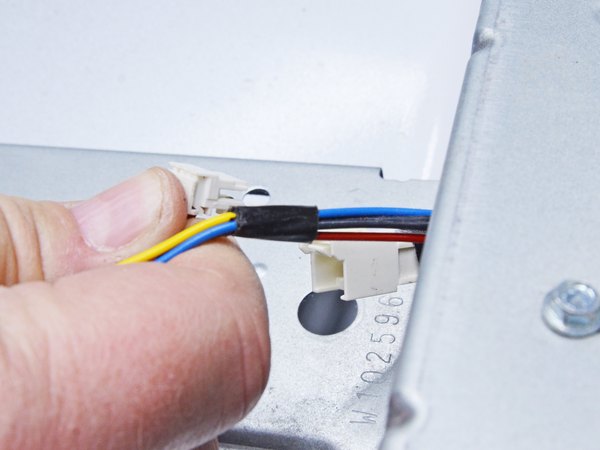

موقع برداشتن پنل، حواست باشه که کابل رو به آرومی از سوراخی که روی شاسی هست رد کنی تا گیر نکنه.

موقع بستن دستگاه یادت نره که قبل از جا زدن پنل کنترل، اول باید کابلش رو از همین سوراخ عبور بدی.

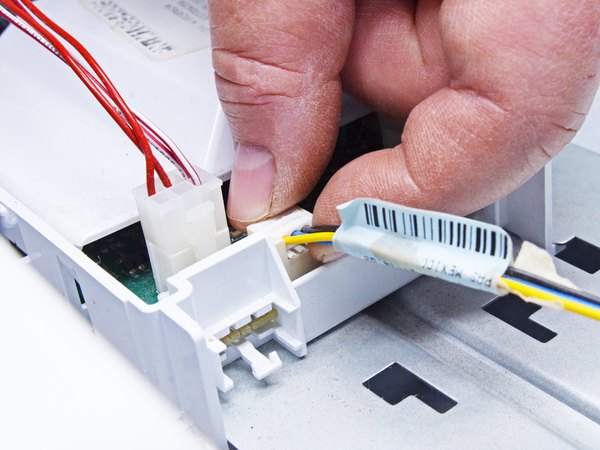

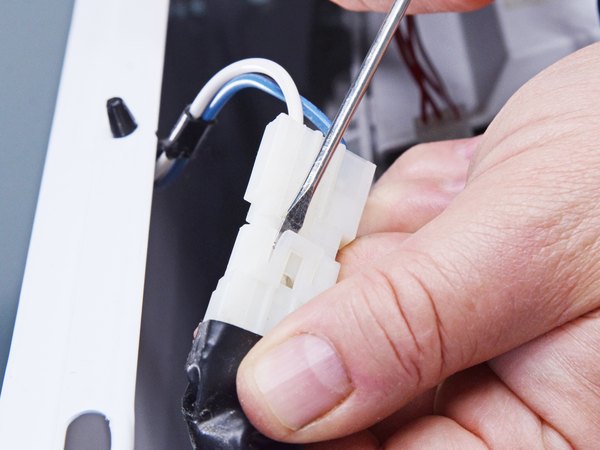

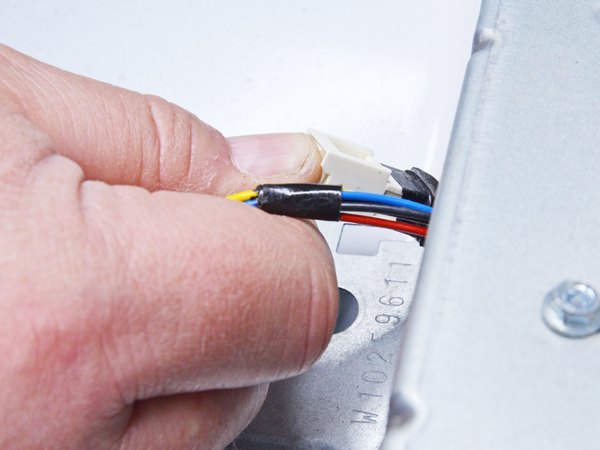

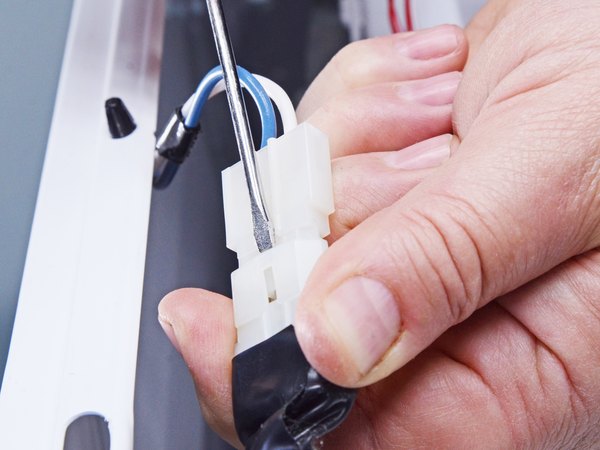

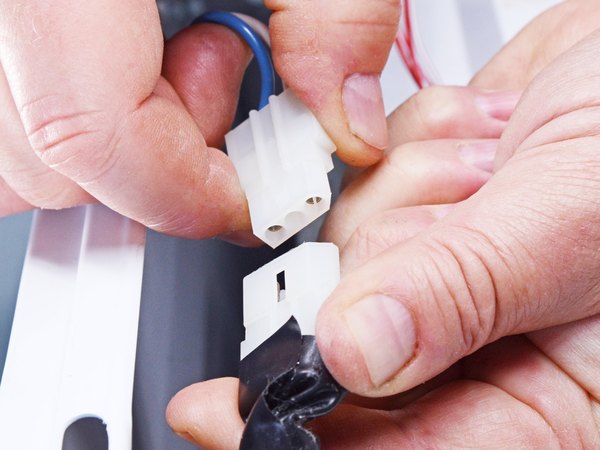

با استفاده از یه پیچ‌گوشتی دوسو کوچیک یا یه اسپاجر، زبانه‌های قفل‌کننده دو طرف سوکت سوییچ در رو به آرومی آزاد کن. حالا سوکت رو به سمت بیرون بکش تا کاملا قطع بشه.

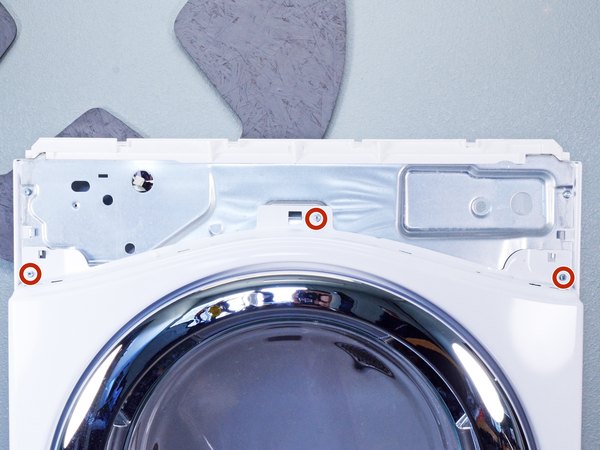

← پیچ‌های فلزی که در قسمت بالای پنل جلویی قرار دارن رو باز کن.

خشک‌کن رو کمی به سمت عقب کج کن و یه چیزی زیرش بذار تا محکم وایسه، یا می‌تونی از یه نفر بخوای که دستگاه رو برات نگه داره.

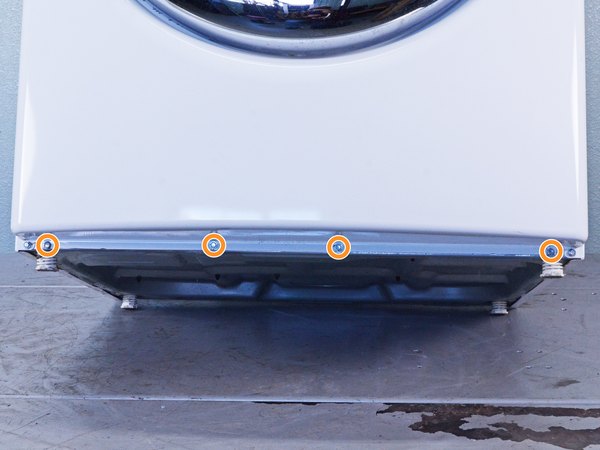

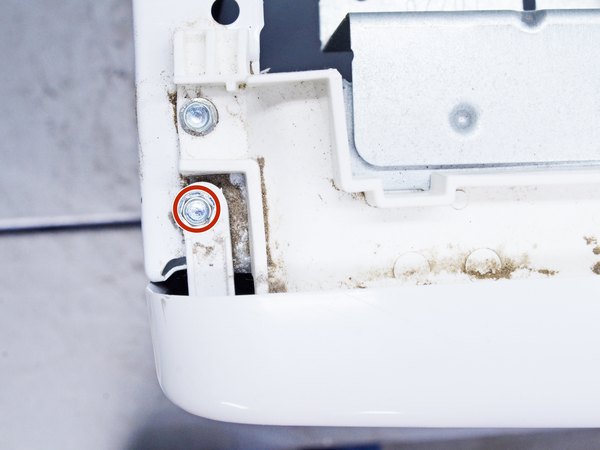

← حالا پیچ‌های فلزی که در لبه پایینی پنل جلویی قرار دارن رو هم باز کن.

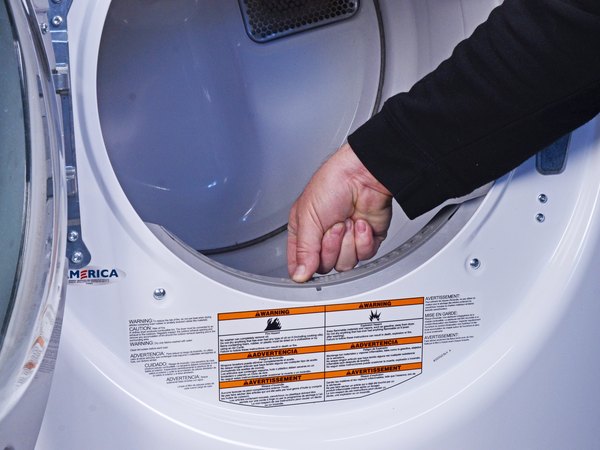

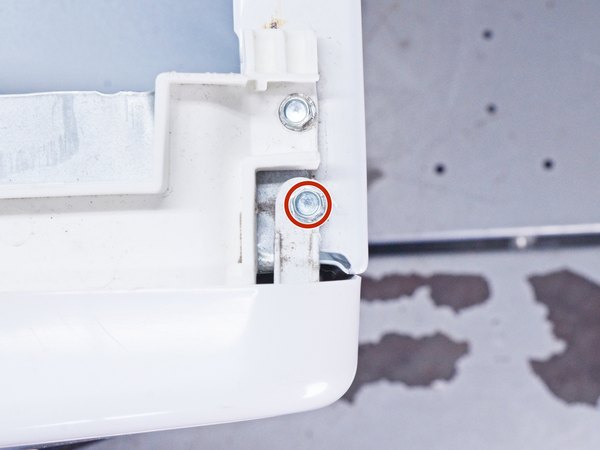

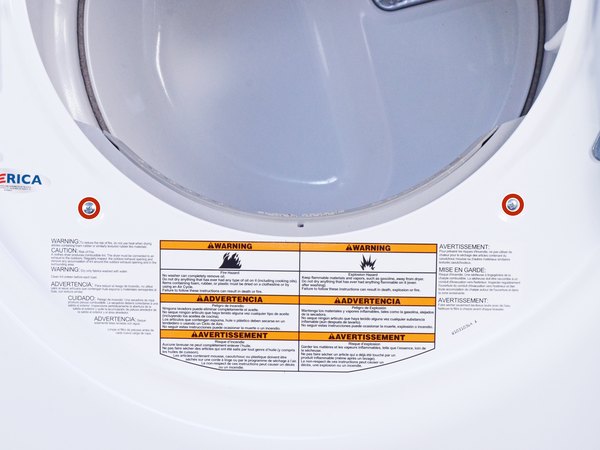

← در دستگاه رو باز کن و پیچ‌هایی که داخل محدوده در و زیر دهانه دیگ هستن رو باز کن.

این پنل کمی سنگین و بدبارقه. بهتره تو این مرحله از یه دوست کمک بگیری تا پنل از دستت رها نشه.

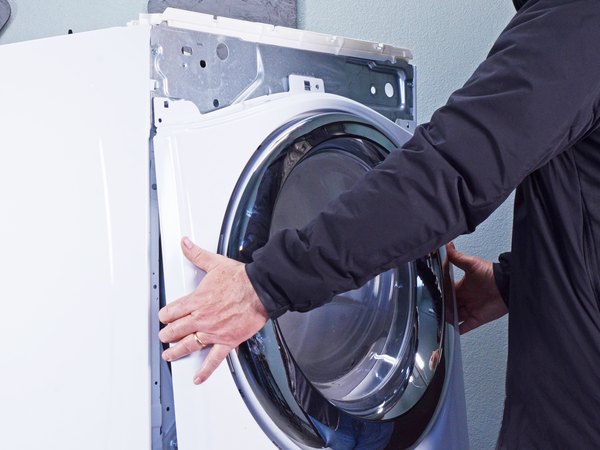

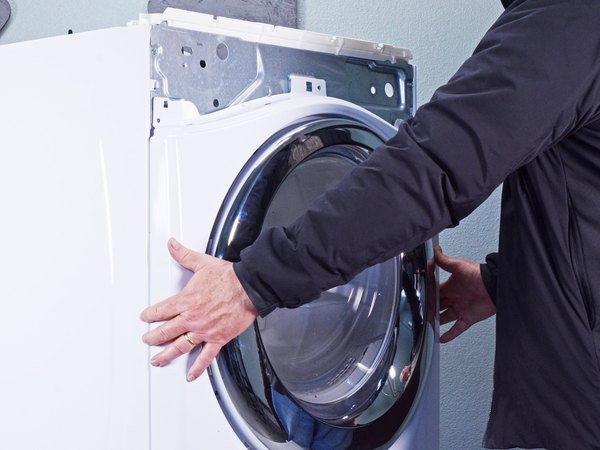

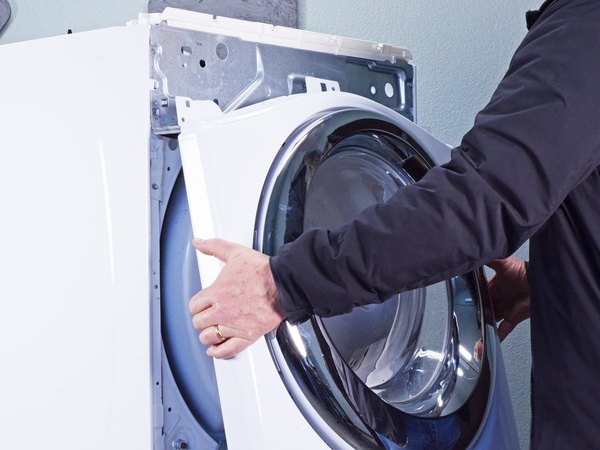

قسمت پایین پنل رو بگیر و حدود 5 تا 7 سانتی‌متر به سمت خودت (دور از شاسی) بکش. حالا کل پنل جلویی رو به سمت بالا لیفت کن تا از روی زبانه‌های کوچیکی که بالای شاسی هستن آزاد بشه، و بعد کامل برش دار.

موقع برداشتن پنل، خیلی دقت کن که دسته سیم سوییچ در به جایی گیر نکنه و پاره نشه.

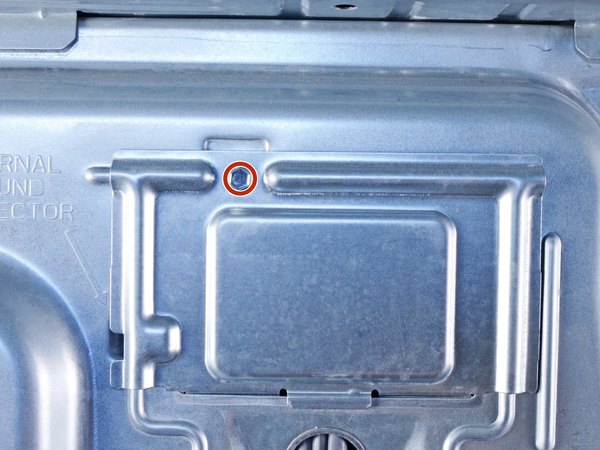

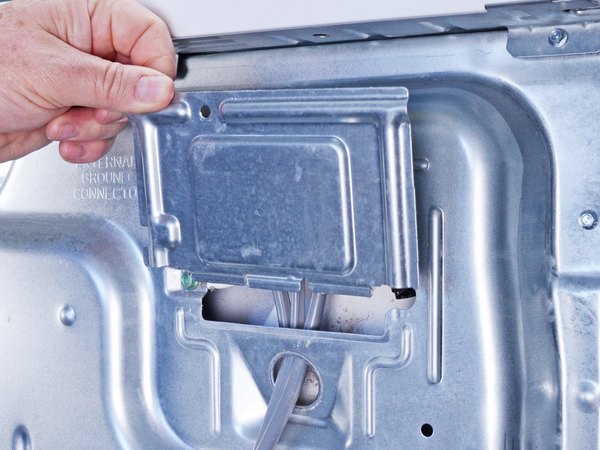

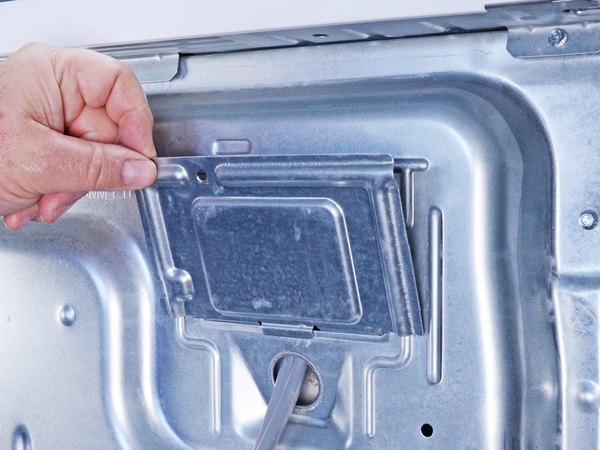

← پیچی که ورق درپوش رو نگه داشته، باز کن.

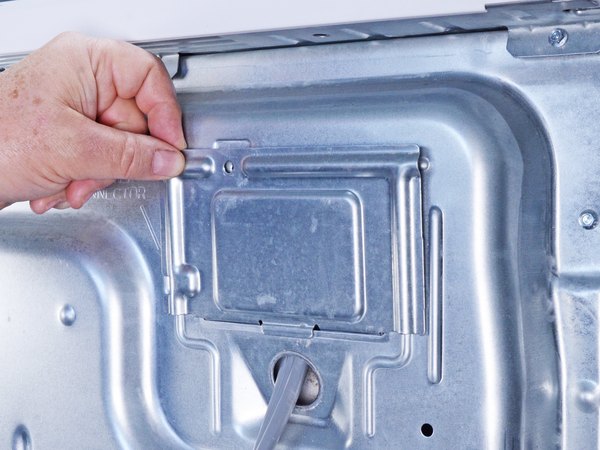

ورق درپوش رو بردار و کنار بذار.

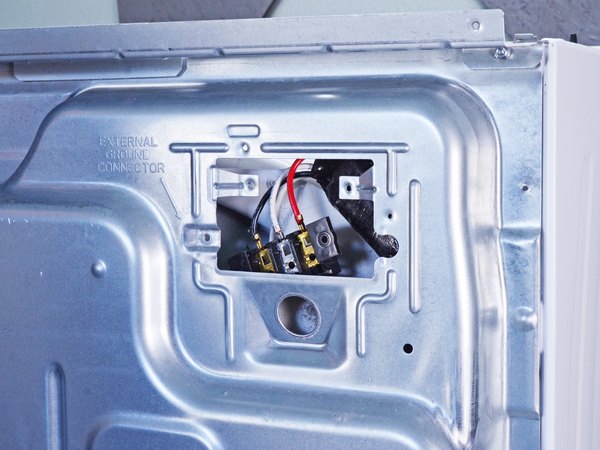

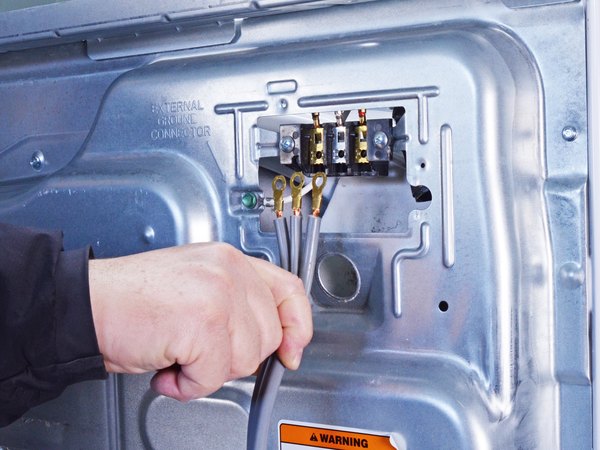

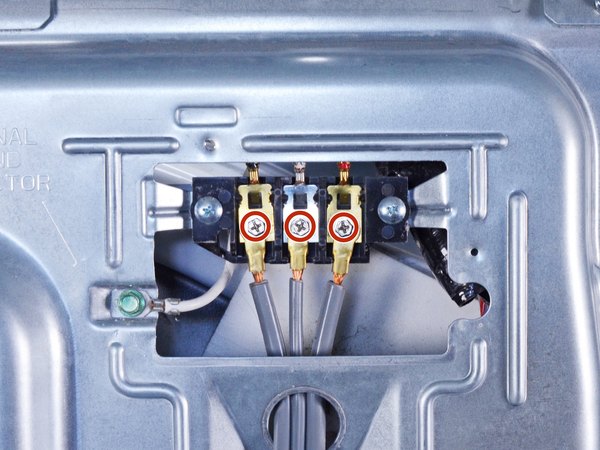

← پیچ‌هایی که رشته‌های کابل برق رو به ترمینال وصل کردن، باز کن.

برای اینکه موقع بستن قاطی نکنی کدوم سیم مال کجاست، بهتره با یه ماژیک رنگ‌ها رو علامت بزنی یا یه عکس ازشون بگیری.

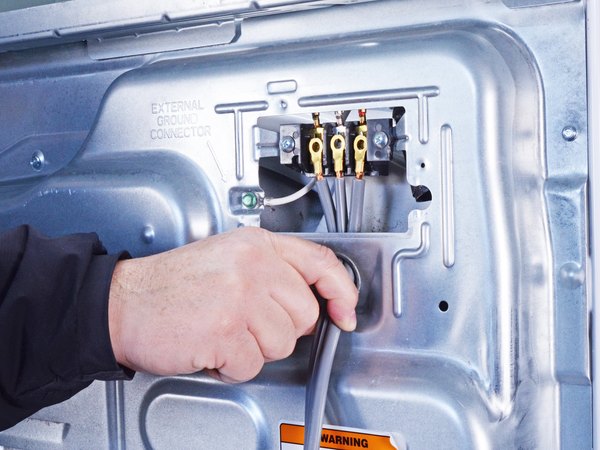

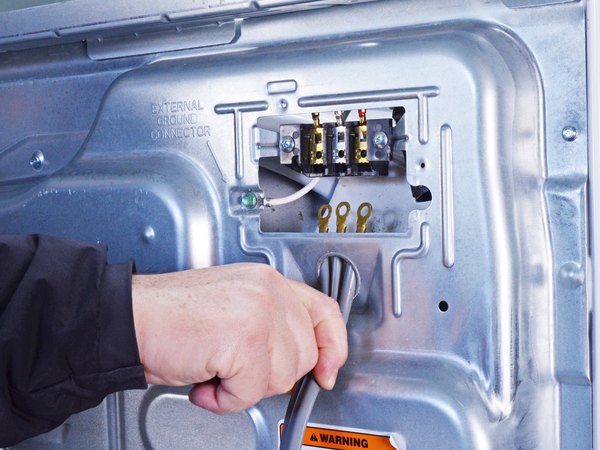

کابل برق رو با احتیاط از سوراخ گردی که پایین دستگاه هست به سمت پایین بکش تا کاملا خارج بشه.

موقع جمع کردن دستگاه، حتما چک کن که اتصالات رو دقیقا مثل قبل سر جاشون بسته باشی.

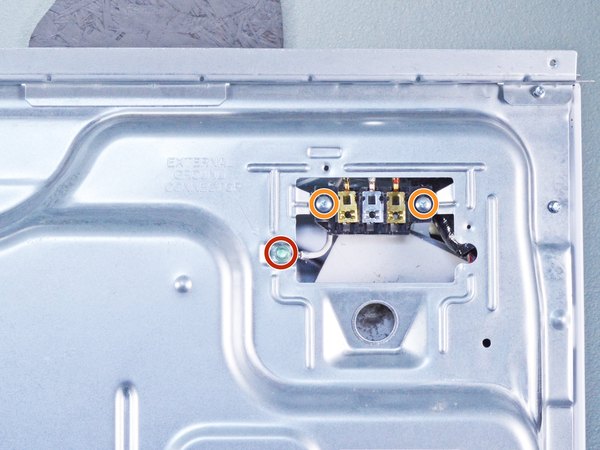

← پیچ سبزرنگ که مربوط به اتصال زمینه رو باز کن.

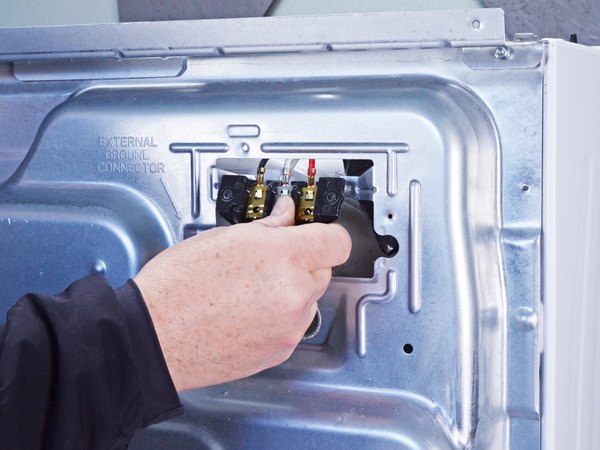

← حالا پیچ‌های نگهدارنده بلوک ترمینال رو هم باز کن.

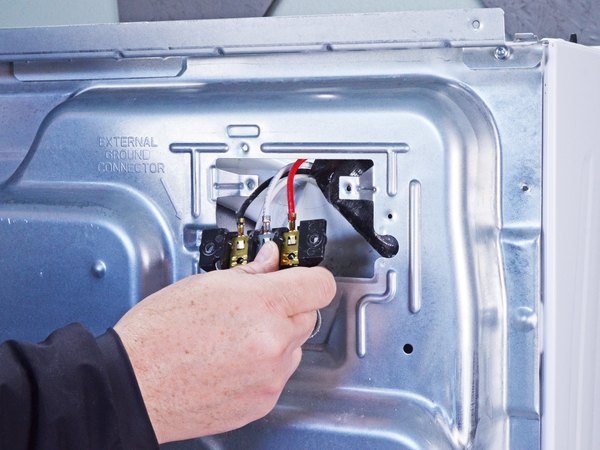

بلوک ترمینال رو به سمت فضای پشت پنل پشتی هدایت کن تا از سر راه کنار بره.

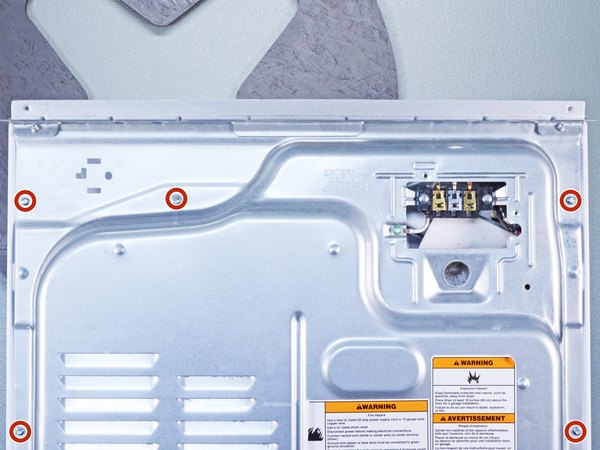

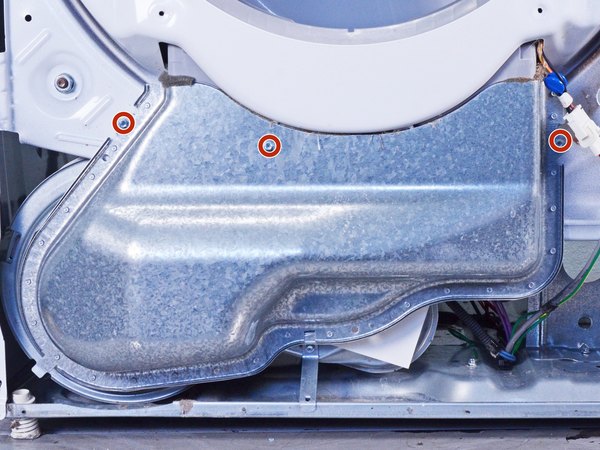

← پیچ‌های دورتادور پنل پشتی دستگاه رو باز کن.

باز هم یادآوری می‌کنم که پیچ‌های هر بخش رو جداگانه نگه‌دار تا موقع بستن به مشکل نخوری.

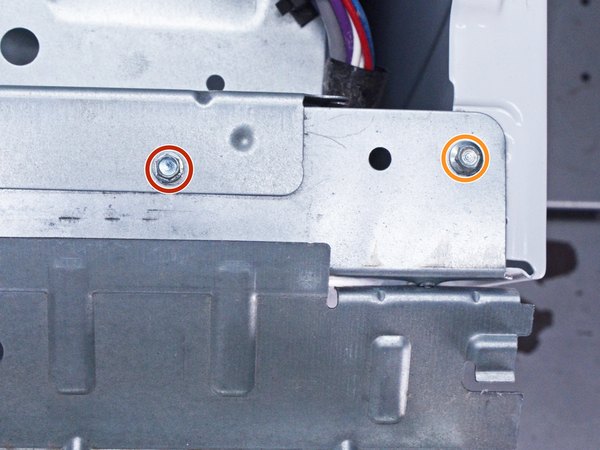

← پیچی که براکت برد اصلی رو به شاسی متصل کرده، باز کن.

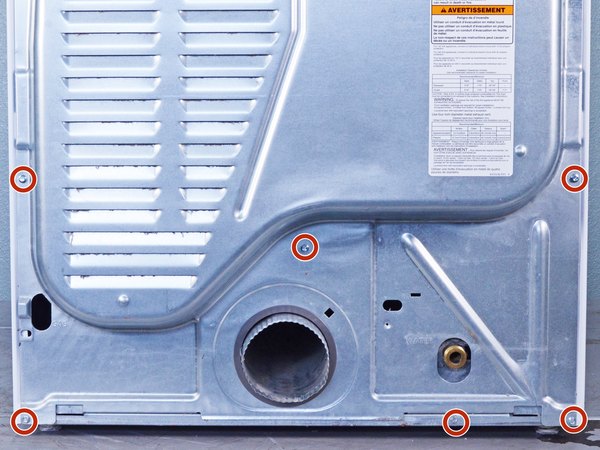

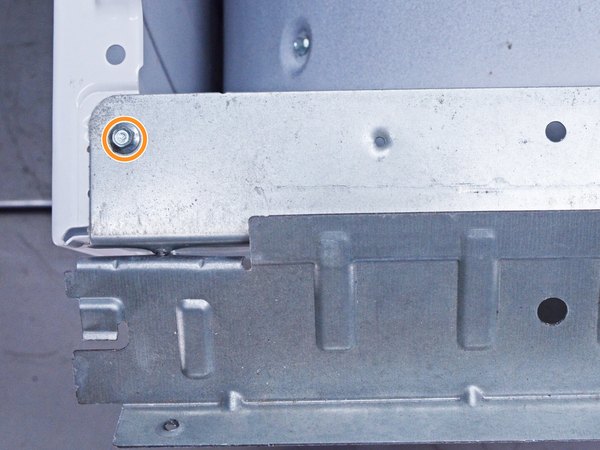

← حالا پیچ‌هایی که تو قسمت بالا و پشت دستگاه موندن رو هم باز کن.

لبه‌های پنل پشتی ممکنه خیلی تیز باشن. حتما قبل از ادامه کار دستکش کار بپوش تا دستت آسیب نبینه.

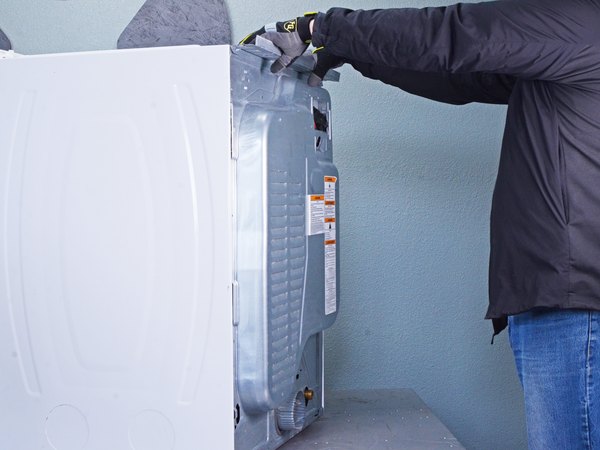

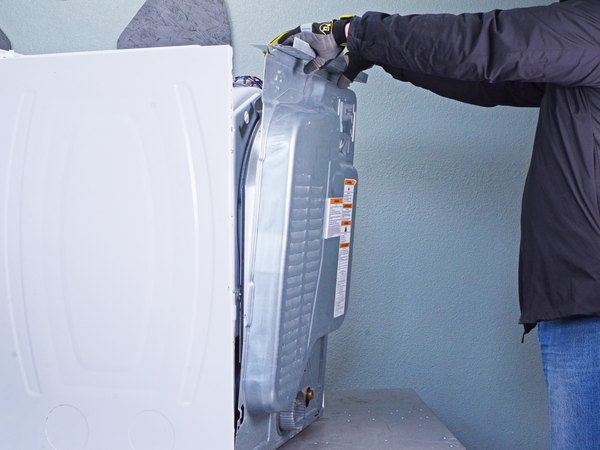

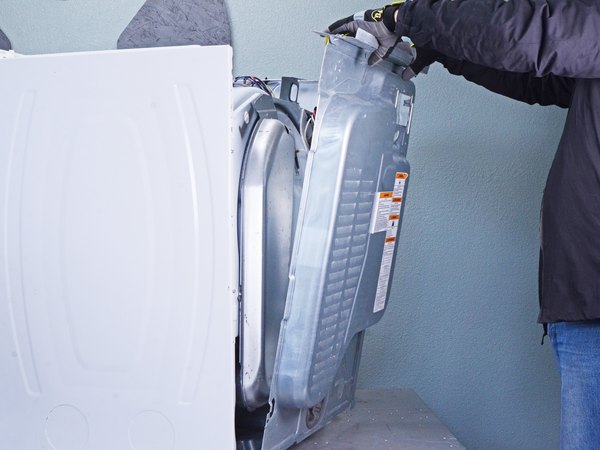

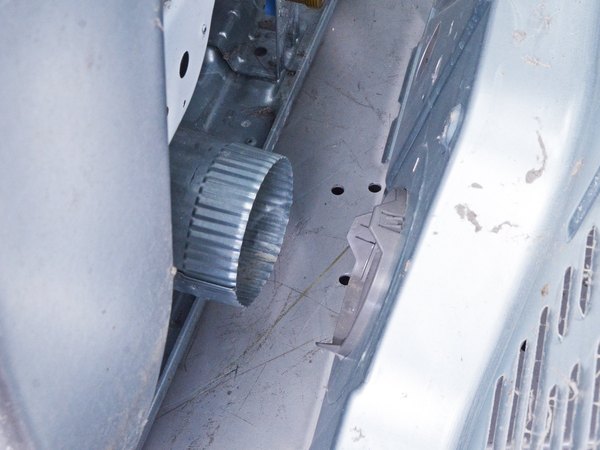

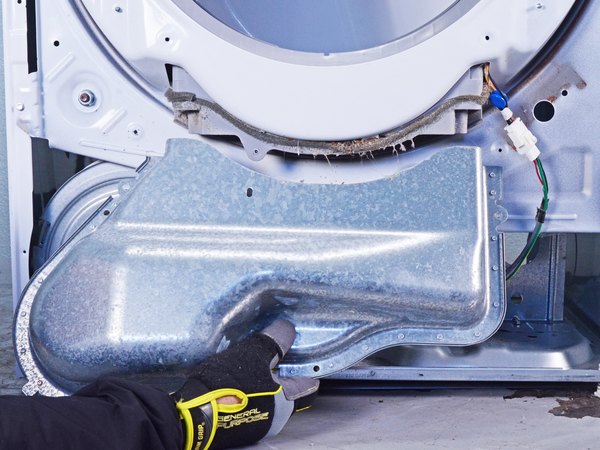

پنل رو حدود یک تا دو سانتی‌متر بلند کن و کمی به سمت عقب کجش کن تا از لوله تهویه (هواکش) آزاد بشه. حالا پنل رو از لوله تهویه بیرون بکش و کامل برش دار.

موقع بستن دستگاه، حتما به این موارد دقت کن:

مطمئن شو که لوله تهویه کاملا داخل گلویی روی پنل جا افتاده باشه. دقت کن زبانه‌های پایین پنل دقیقا با لبه پایینی شاسی هم‌تراز بشن. پنل رو طوری تنظیم کن که سوراخ پیچ‌ها دقیقا روبروی سوراخ‌های شاسی قرار بگیرن.

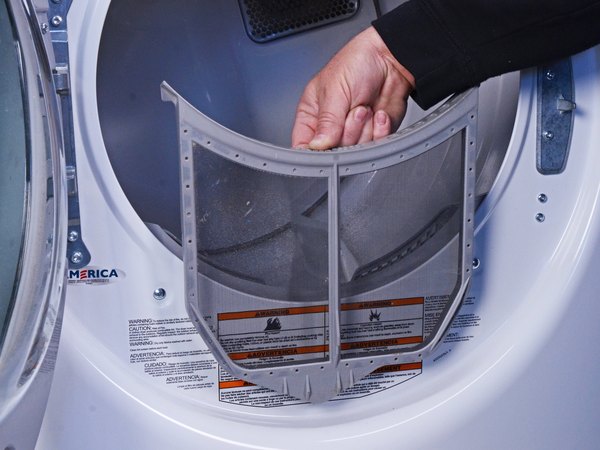

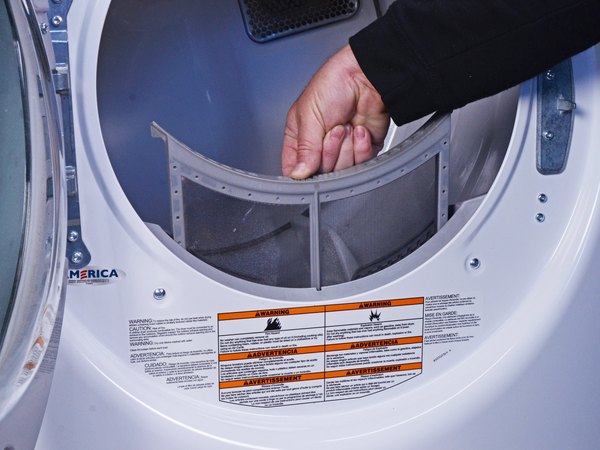

فیلتر پرزگیر رو بگیر و از داخل شیارش به سمت بالا بکش تا بیرون بیاد.

تو این عکس‌ها پنل جلویی سر جاشه، ولی اگه قبلا پنل رو باز کرده باشی هم روش کار دقیقا همینه.

← پیچ‌هایی که محفظه فیلتر پرزگیر رو سر جاش نگه داشتن، باز کن.

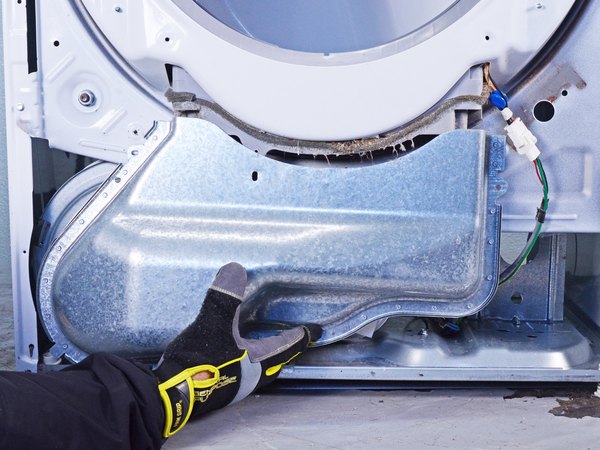

محفظه فیلتر رو کمی به سمت بیرون (دور از شاسی) بکش و بعد به سمت پایین بیار تا کاملا جدا بشه.

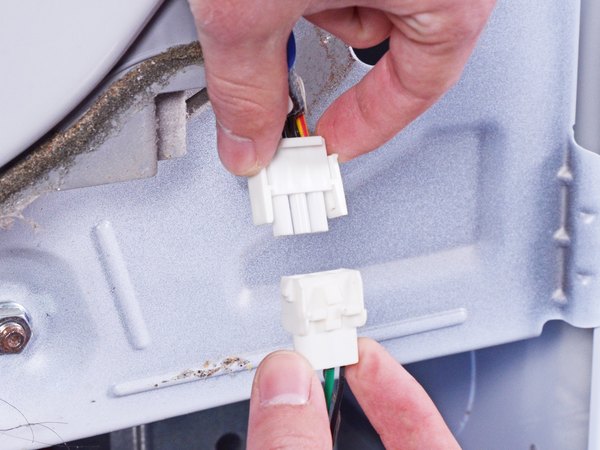

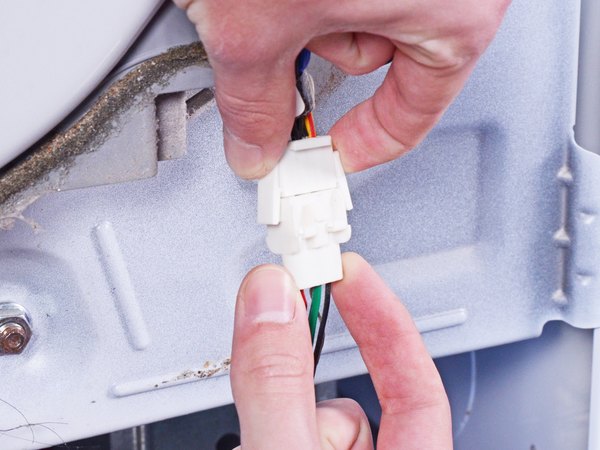

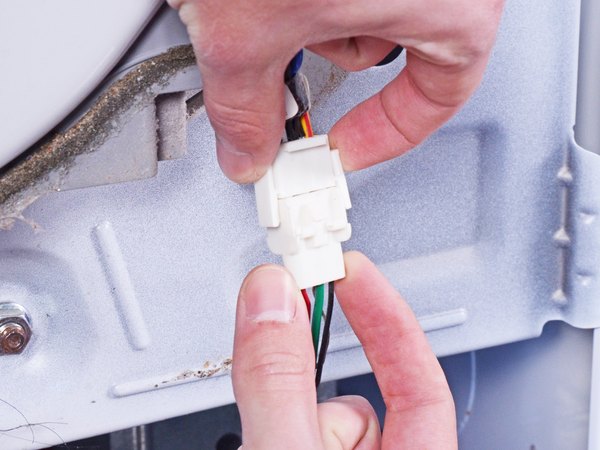

زبانه‌های قفل‌کننده دو طرف سوکت سنسور رطوبت رو با انگشت فشار بده. حالا سوکت رو بیرون بکش تا اتصالش قطع بشه.

قبل از اینکه دست به سوکت‌ها بزنی، حتما روی سیم‌ها برچسب بزن، یه طرح ساده بکش یا ازشون عکس بگیر تا یادت نره کدوم سیم به کجا وصل می‌شده و براکت برد چه زاویه‌ای داشته.

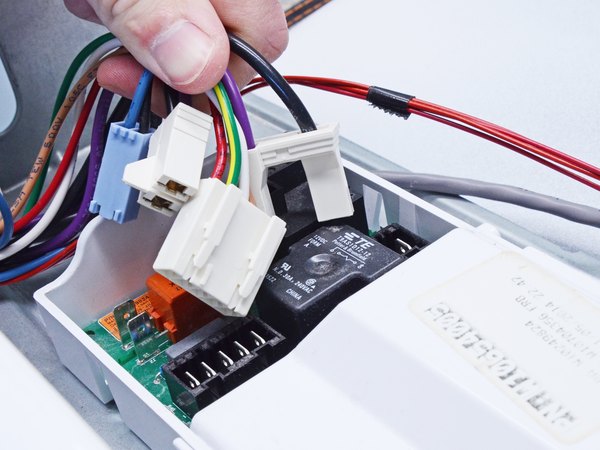

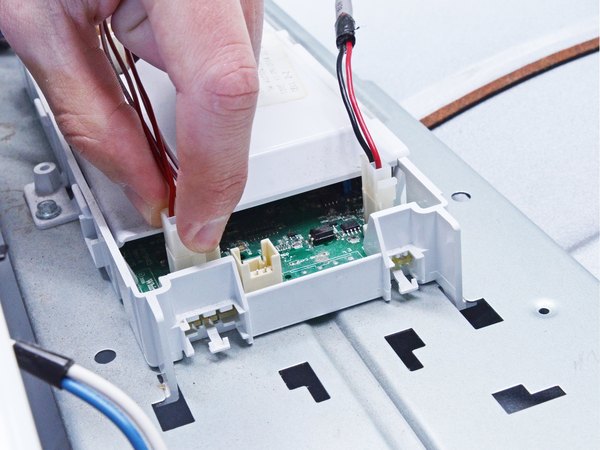

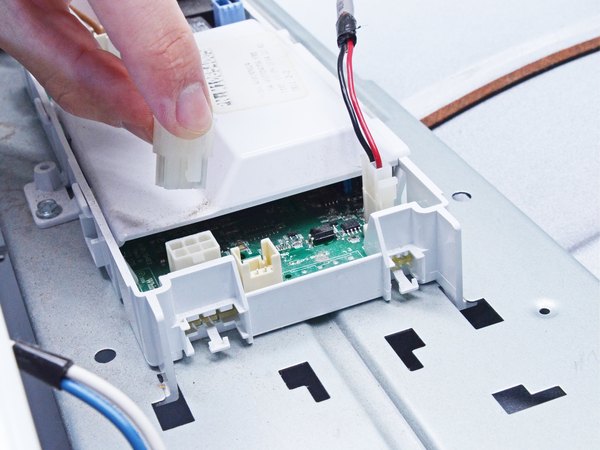

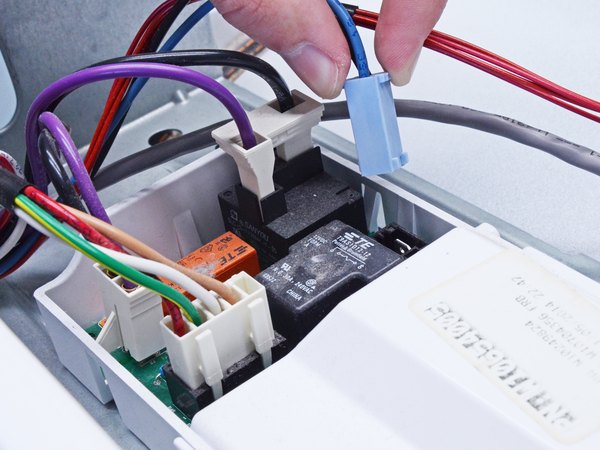

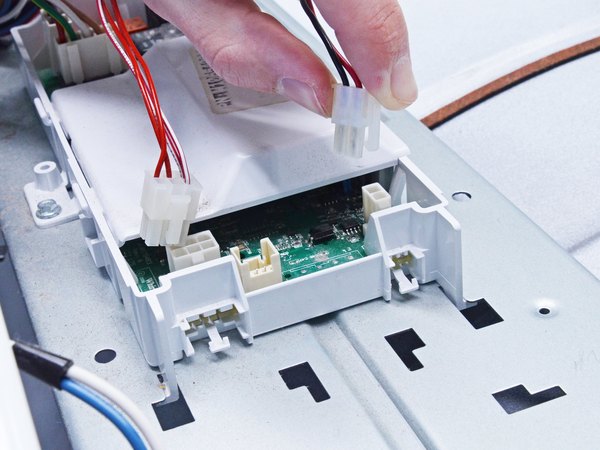

تمام سوکت‌ها و کانکتورهایی که تو نیمه جلویی برد اصلی قرار دارن رو دونه‌دونه جدا کن.

باز هم تاکید می‌کنم، اگه عکس نگرفتی الان وقتشه! مسیر سیم‌ها و زاویه براکت رو مستند کن.

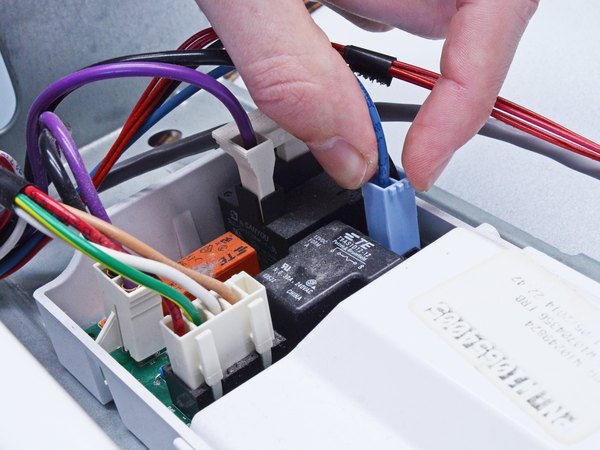

حالا برو سراغ نیمه پشتی برد اصلی و تمام سوکت‌های اون قسمت رو هم با احتیاط از جاشون دربیار.

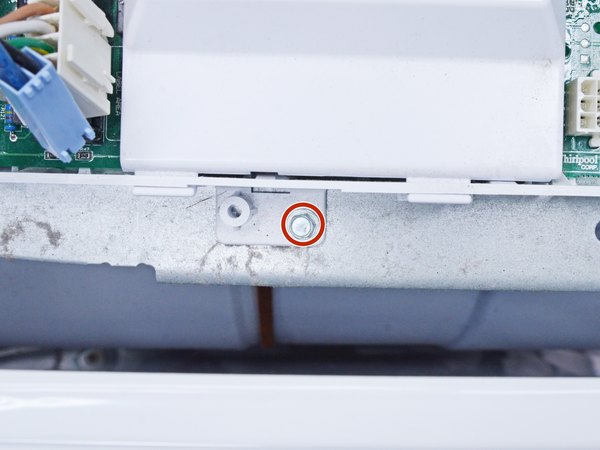

← پیچ فلزی که برد اصلی رو به براکتش متصل کرده، باز کن.

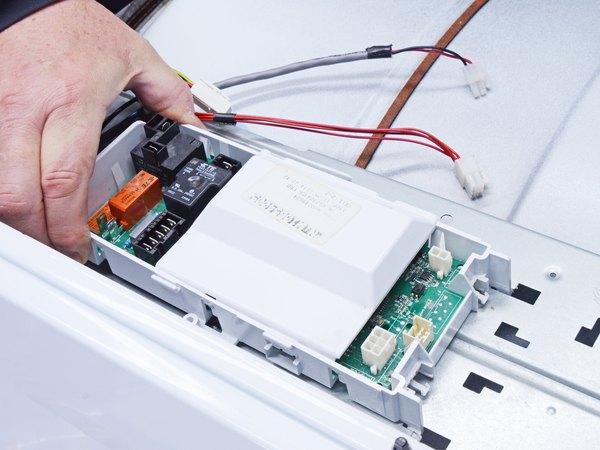

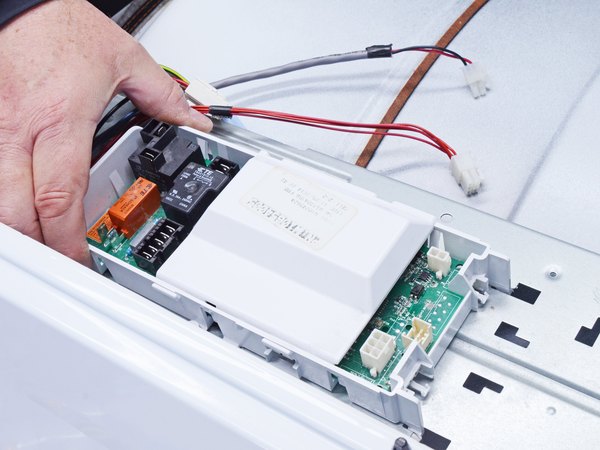

گوشه پشتی برد اصلی (همون سمتی که به دیواره‌های شاسی نزدیک‌تره) رو کمی به سمت بالا بیار.

هدف از این کار اینه که زبانه قفل‌کننده‌ای که روی کناره برد قرار داره، آزاد بشه.

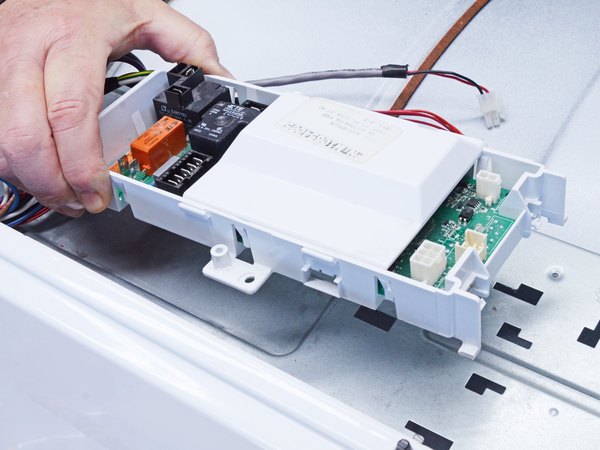

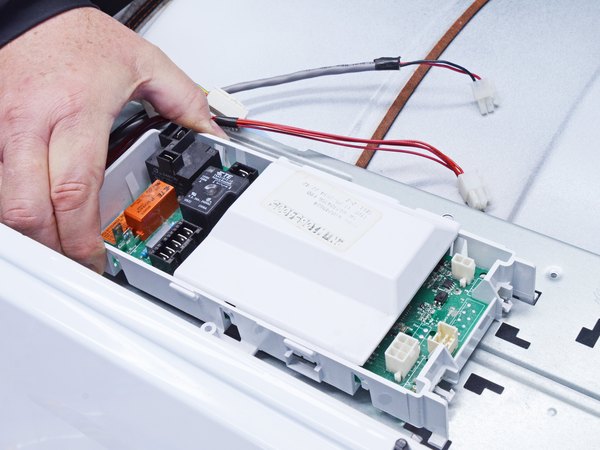

حالا برد اصلی رو به سمت جلوی خشک‌کن هل بده تا از زبانه‌هایی که اون رو به براکت وصل کردن، رها بشه.

برد اصلی رو کامل از روی براکت بردار و تو یه جای امن قرار بده تا قطعات روش آسیب نبینن.

← پیچ فلزی که براکت برد اصلی رو نگه داشته پیدا کن و بازش کن.

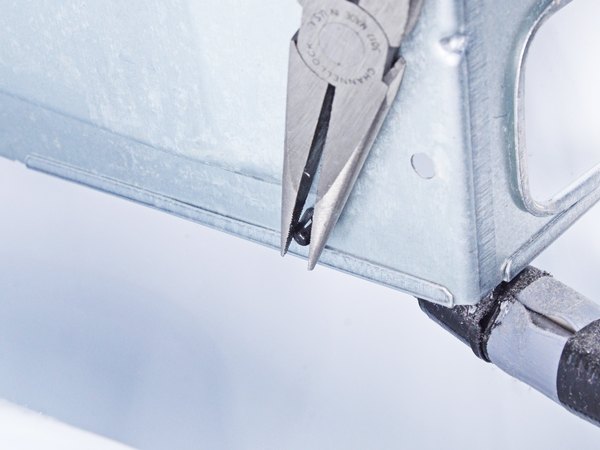

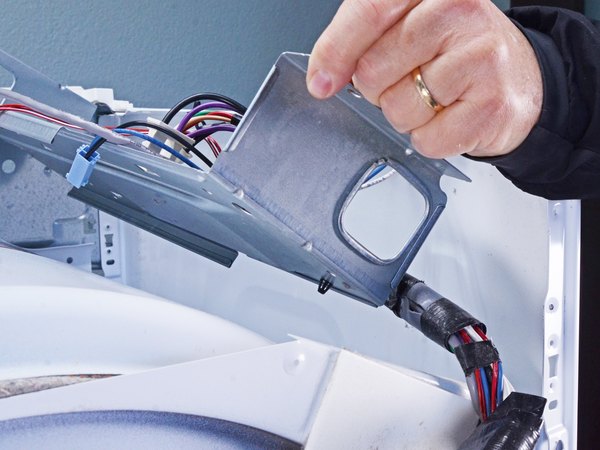

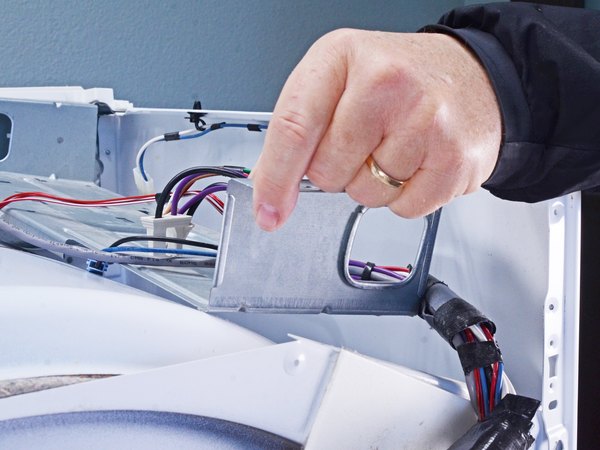

براکت برد اصلی رو از روی شاسی بلند کن و برش گردون تا بتونی زیرش رو ببینی. با استفاده از یه انبردست دم‌باریک یا انبردست معمولی، باله‌های قفل‌کننده بست سیم‌ها رو فشار بده تا جمع بشن. دسته سیم رو از براکت جدا کن و بعدش براکت رو کامل بردار.

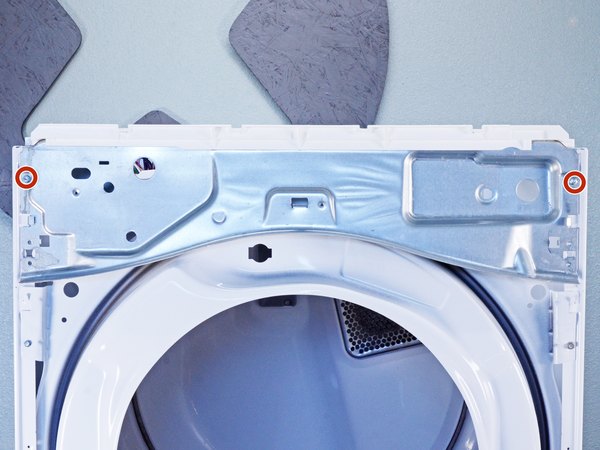

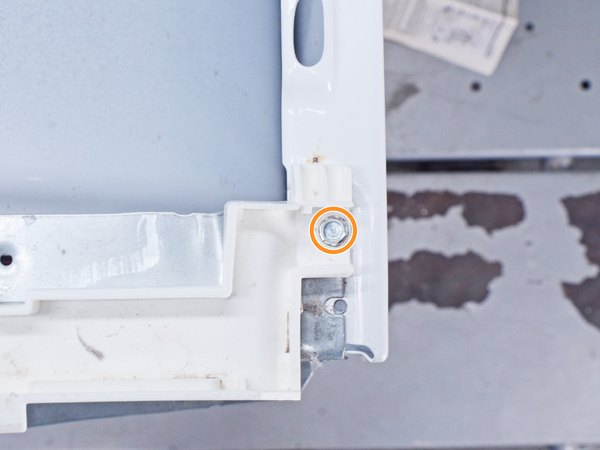

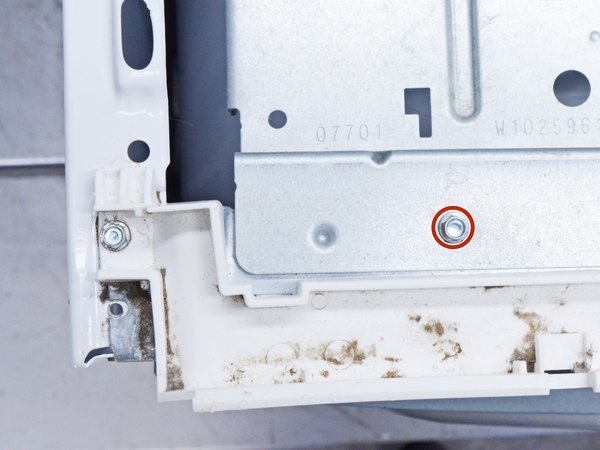

← پیچ‌هایی که دیواره جلویی بالایی رو به جلوی شاسی محکم کردن، باز کن.

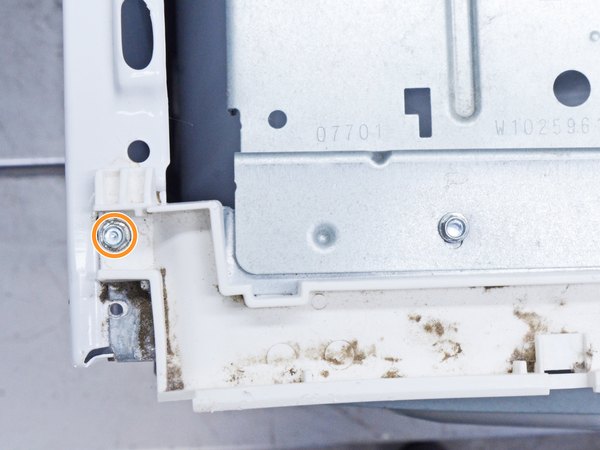

← حالا پیچ‌های فلزی که بخش پلاستیکی بالایی رو به این دیواره وصل کردن هم باز کن.

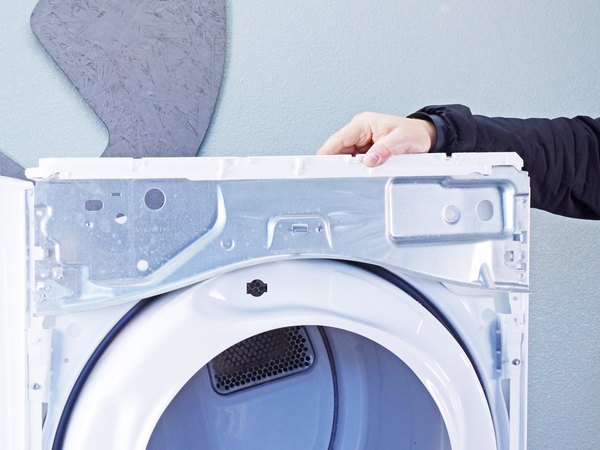

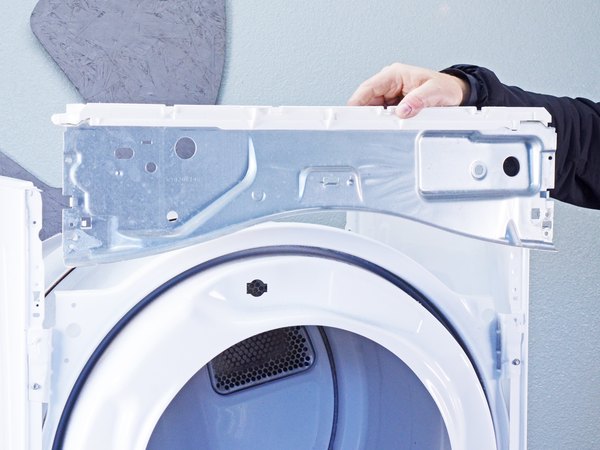

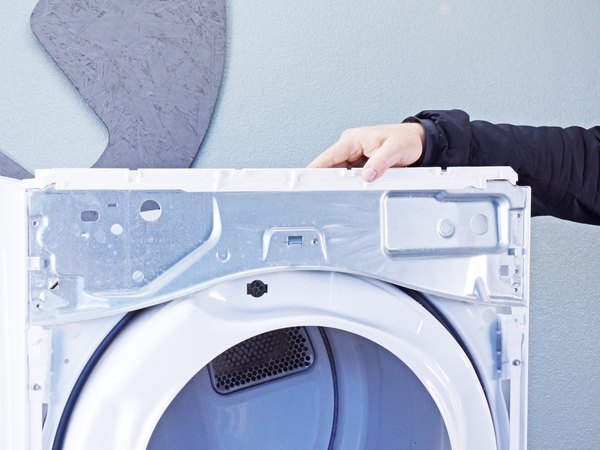

دیواره جلویی بالایی رو از جاش بردار و یه گوشه قرار بده.

قبل از اینکه دست به کار بشی، خوب دقت کن که تسمه چطور از بین پولی‌ها رد شده. یه عکس بگیری بد نیست.

تو این مرحله خیلی مراقب دستات باش! بازوی هرزگرد تحت فشار فنره و اگه یهو رها بشه، ممکنه دستت رو گاز بگیره یا به سوییچ تسمه آسیب بزنه.

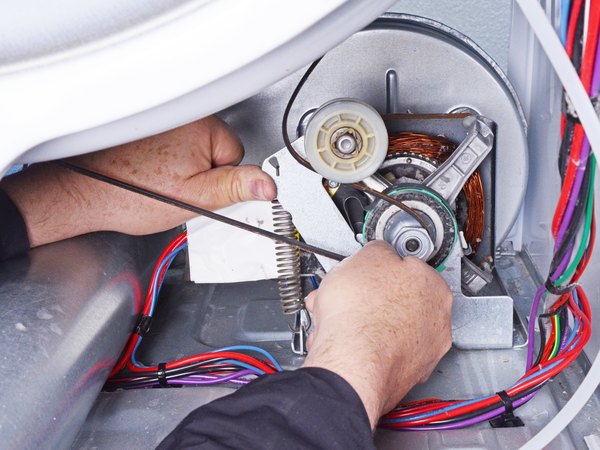

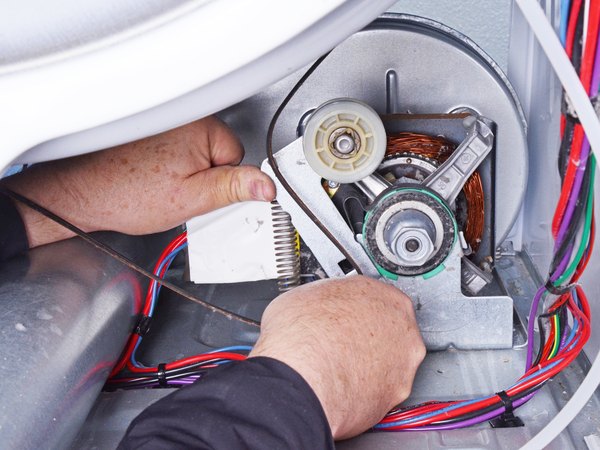

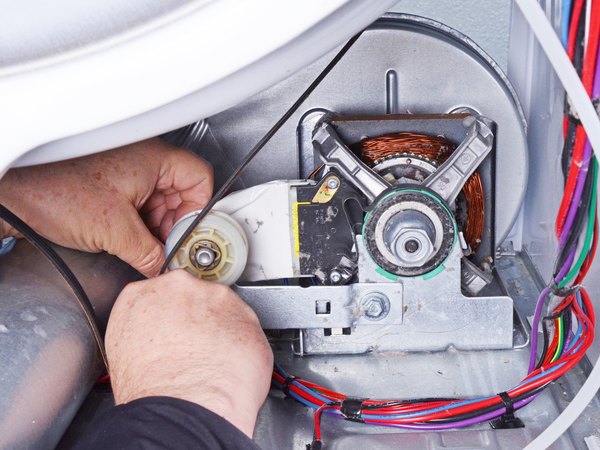

بازوی هرزگرد (همون قطعه فلزی که شبیه حرف L انگلیسی وارونه است) رو به سمت بالا هل بده تا کشش از روی تسمه محرک برداشته بشه. در حالی که بازو رو بالا نگه داشتی، تسمه رو از روی پولی موتور آزاد کن. حالا بازوی هرزگرد رو خیلی آروم و کنترل‌شده به سمت پایین بیار تا به موازات کف خشک‌کن قرار بگیره.

موقع جمع کردن دستگاه، حتما از یادداشت‌ها یا عکس‌هایی که گرفتی استفاده کن تا تسمه رو از مسیر درستش عبور بدی.

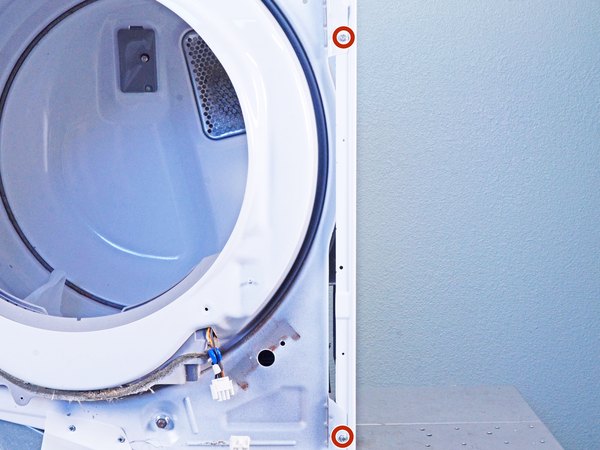

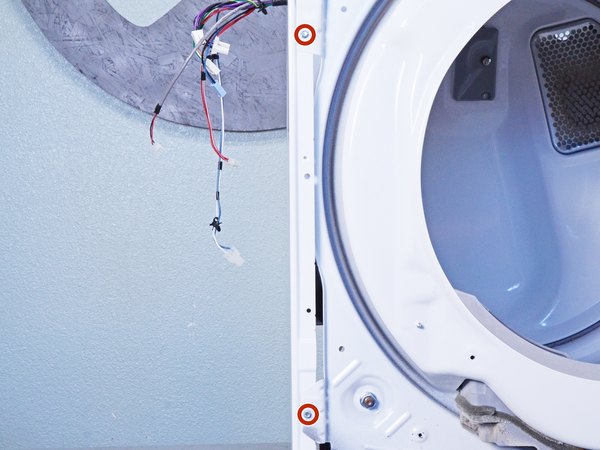

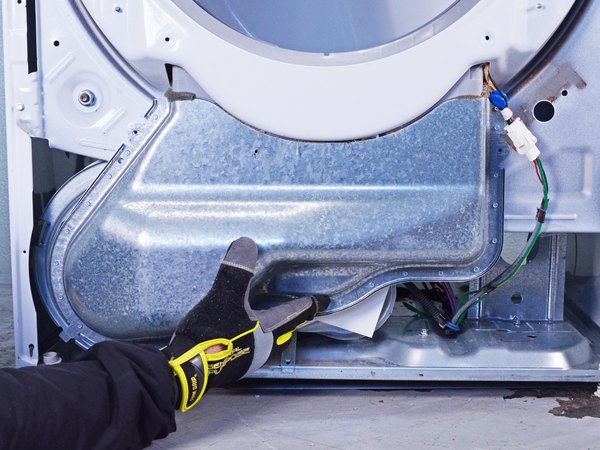

← پیچ‌های نگهدارنده دیواره جلویی پایینی رو با پیچ‌گوشتی باز کن.

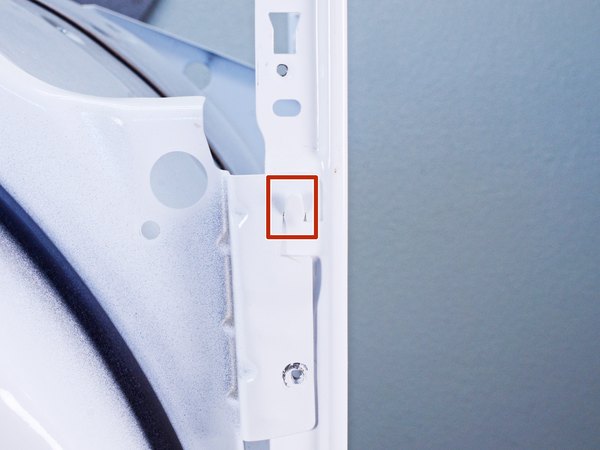

← در حالی که با یه دستت دیگ (درام) رو مهار کردی تا نیفته، دیواره جلویی پایینی رو از روی قلاب‌های شاسی بلند کن.

دیواره رو حدود 5 سانتی‌متر به سمت پایین بیار تا غلتک‌های دیگ که زیرش قرار دارن آزاد بشن. حالا در حالی که هنوز دیگ رو ساپورت می‌کنی، دیواره جلویی پایینی رو کامل بردار.

موقع بستن دستگاه، دیواره رو کمی به سمت راست کج کن تا بتونی غلتک‌ها رو زیر لبه جلویی دیگ جا بندازی. وقتی دیگ درست روی غلتک‌ها سوار شد، دیواره رو صاف کن.

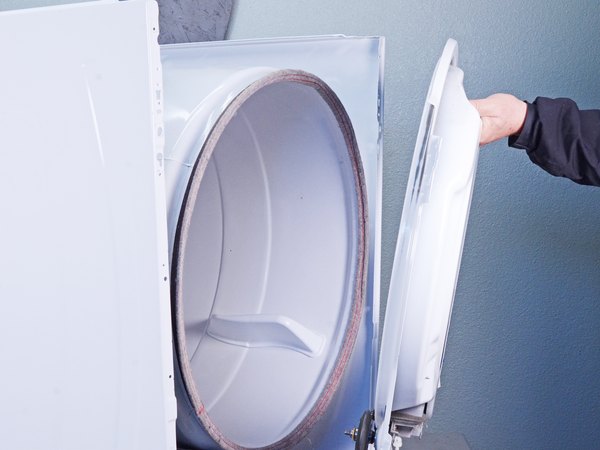

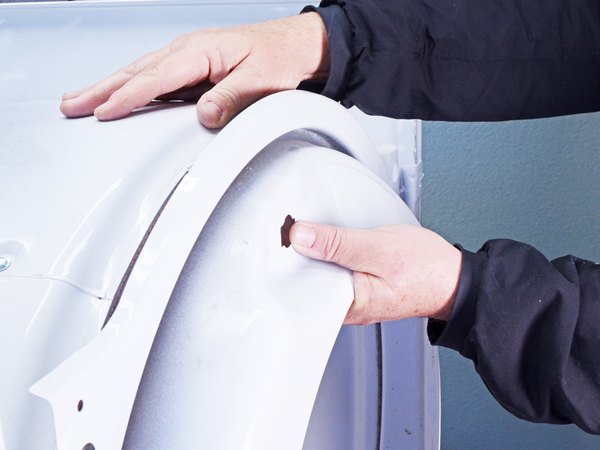

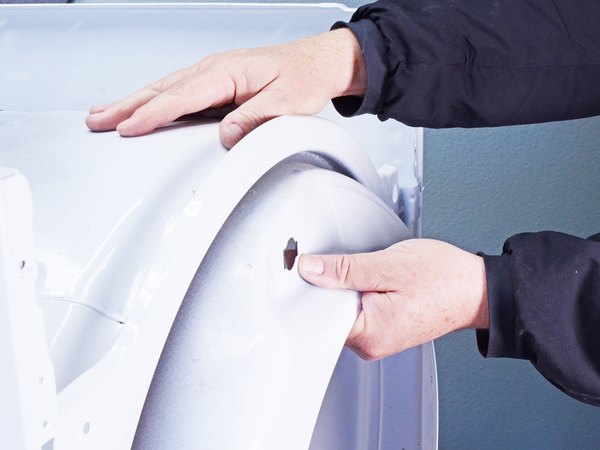

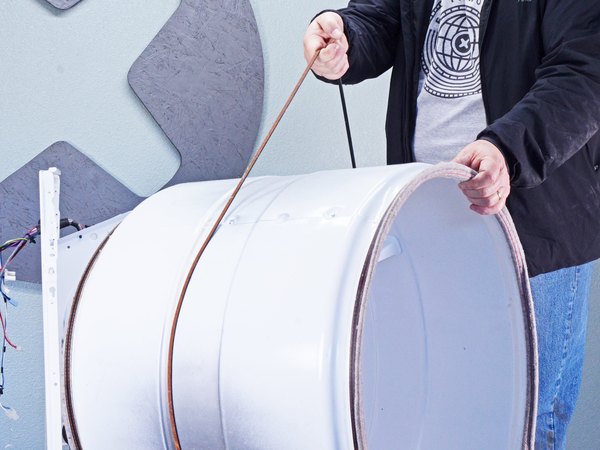

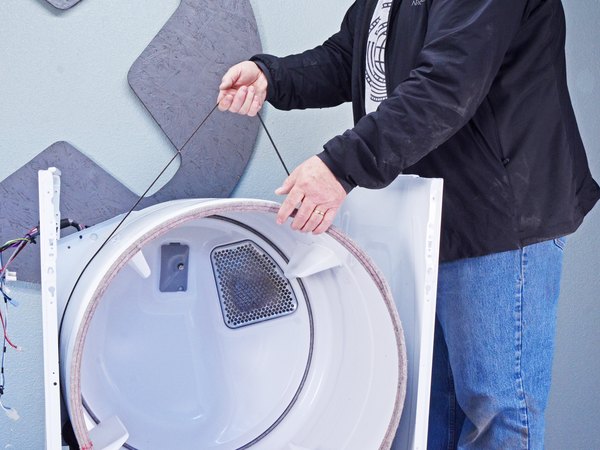

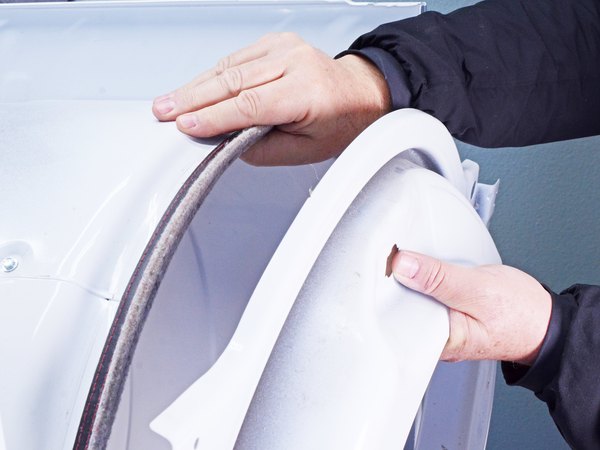

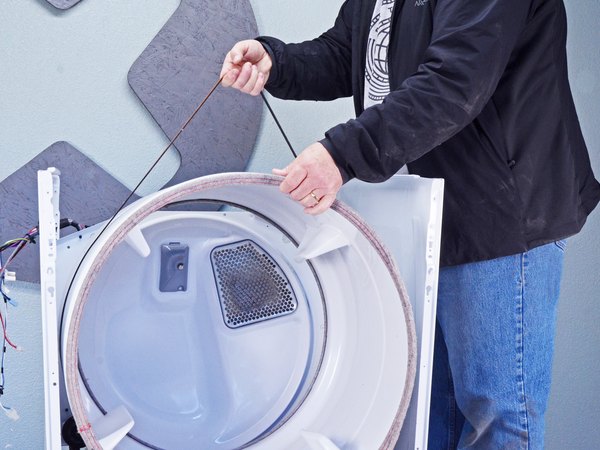

از خود تسمه به عنوان دستگیره استفاده کن و دیگ رو چند سانتی‌متر بالا بکش. حالا دیگ رو به آرومی تاب بده و از دهانه جلویی خشک‌کن بیرون بیار.

یادت باشه کدوم سر دیگ رو به جلو بوده تا موقع جا زدن برعکس نذاریش.

اگه تسمه پاره شده بود، باید جلوی دیگ بایستی، دستات رو ببری داخلش، اون رو بلند کنی و از جلو بیرون بکشی. بهتره واسه این کار از یکی کمک بگیری چون دیگ بزرگه و بد دسته.

موقع نصب مجدد دیواره جلویی پایینی، حواست باشه که دیگ حتما روی غلتک‌ها بشینه. عجله نکن و سعی نکن با زور جا بندازیش.

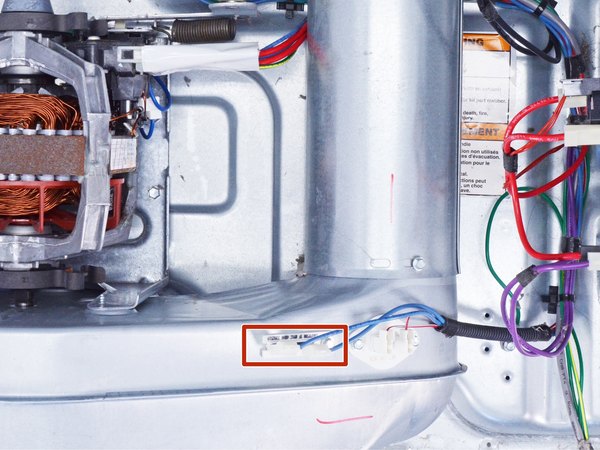

← بالاخره رسیدیم به قطعه اصلی! مراحل بعدی نشون میده که چطور باید فیوز حرارتی رو تست کنی و در صورت نیاز عوضش کنی.

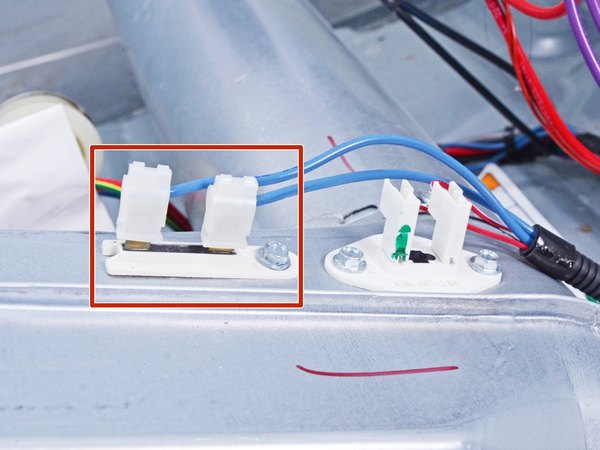

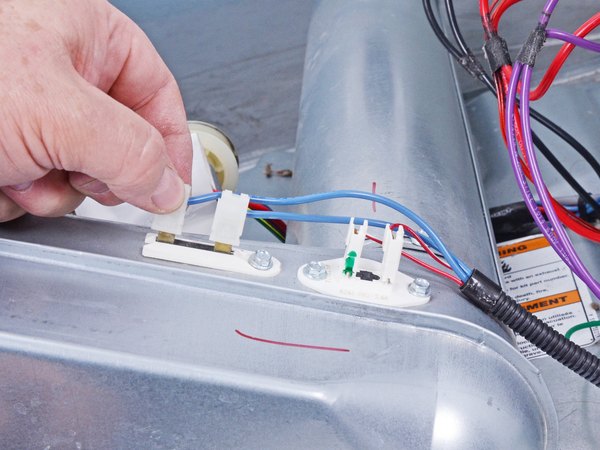

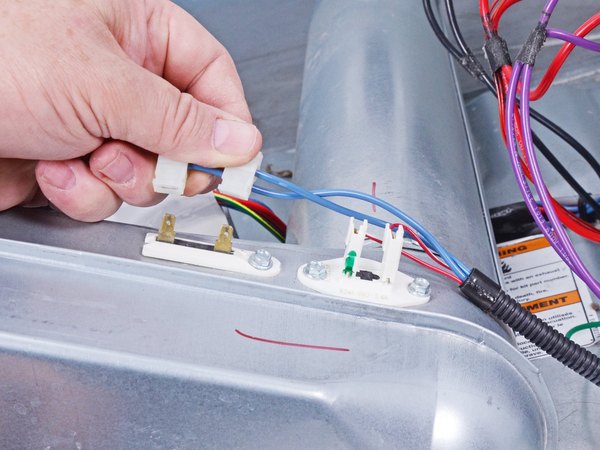

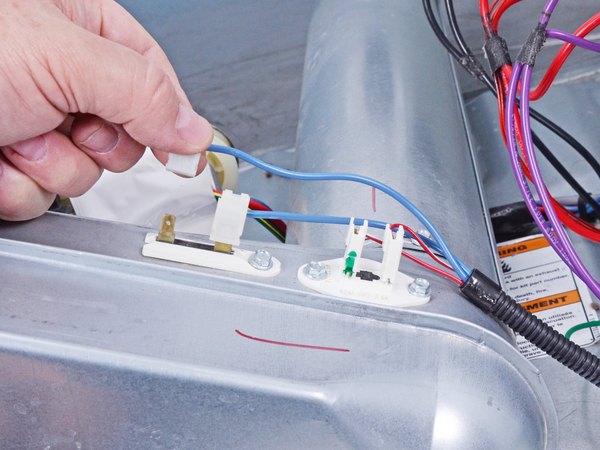

دو تا سوکت فلزی (کانکتور فیشی) که به پایه‌های فیوز حرارتی وصل هستن رو به آرومی جدا کن.

همیشه برای جدا کردن سیم‌ها، خود بدنه سوکت رو بگیر و بکش. هیچوقت سیم رو نکش چون ممکنه از داخل پاره بشه.

برای تست این قطعه به یه مولتی‌متر نیاز داریم.

مولتی‌متر رو روی حالت مقاومت (اهم یا علامت Ω) تنظیم کن. اگه دستگاهت درجه‌بندی‌های مختلفی برای مقاومت داره، بذارش روی کمترین حالت مثلا (Rx1).

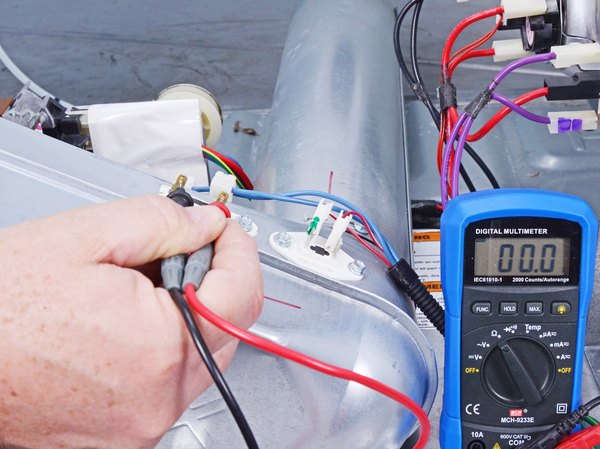

نوک پراب‌های مولتی‌متر رو به دو پایه فلزی فیوز بزن. اگه فیوز سالم باشه، عدد نشون داده شده باید کمتر از 1 اهم (نزدیک به صفر) باشه. اگه هیچ عددی نشون نداد یا بینهایت بود، یعنی فیوز سوخته و باید تعویض بشه.

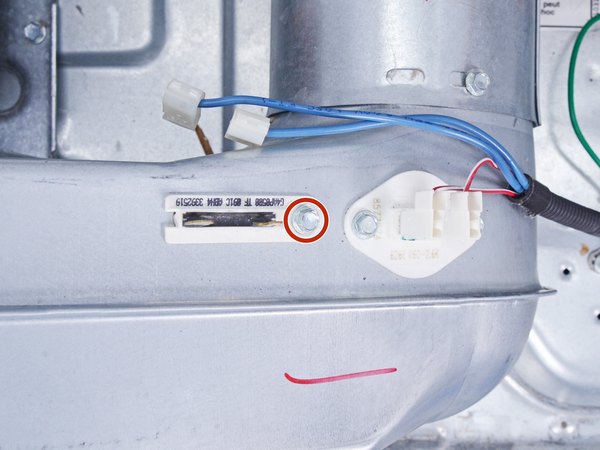

← پیچ فلزی کوچیکی که فیوز حرارتی رو روی شاسی محکم کرده، باز کن.

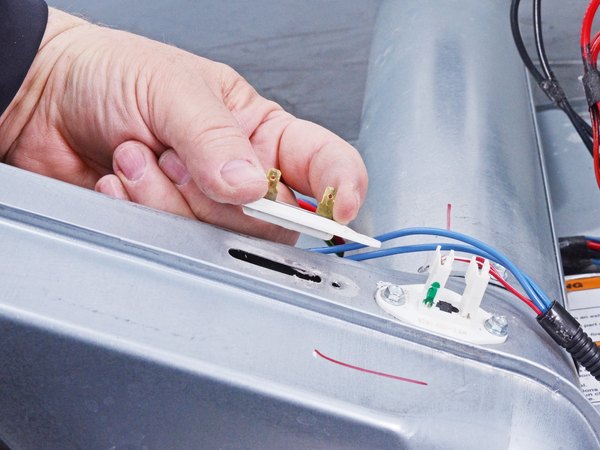

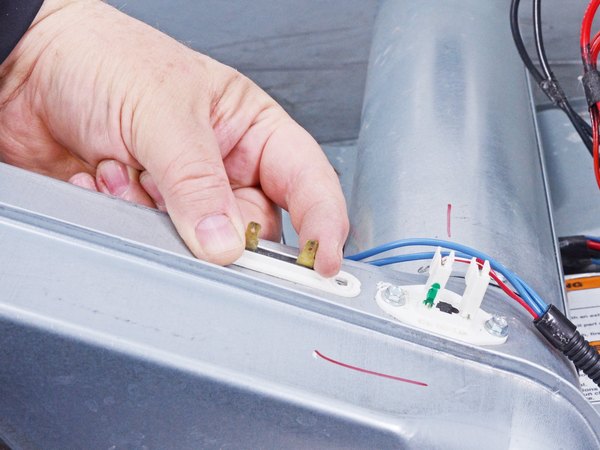

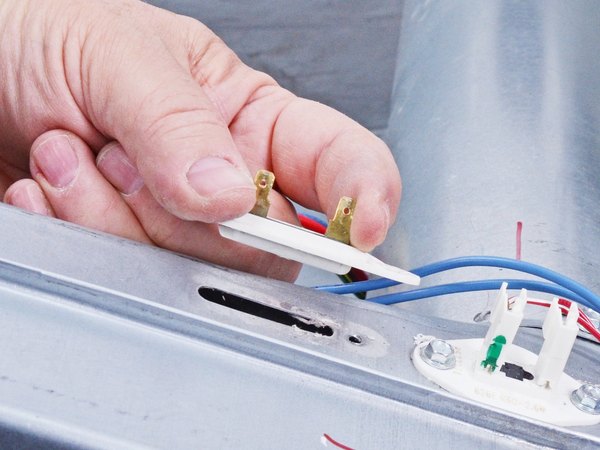

اول همون سمتی از فیوز که پیچش رو باز کردی رو کمی بالا بیار و بعد فیوز رو به سمتی بکش که زبانه‌اش از سوراخ نصب آزاد بشه. حالا فیوز حرارتی رو کامل بردار و قطعه جدید رو به همین شکل جایگزینش کن.

خب، اینم از این! به همین راحتی تونستی فیوز حرارتی خشک‌کنت رو تست و تعویض کنی و یه قدم بزرگ تو تعمیر دستگاهت برداری. برای جمع کردن خشک‌کن هم کافیه تمام مراحلی که طی کردیم رو از آخر به اول انجام بدی.
