تست و تعویض سوییچ در خشک‌کن ویرلپول WED87HED

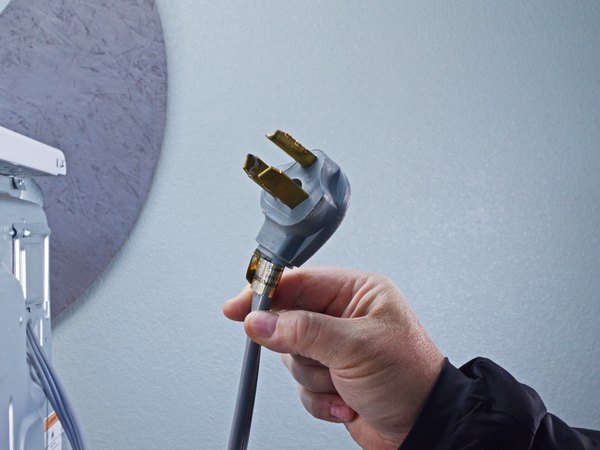

اول از همه و قبل از هر کاری، حتما دوشاخه خشک‌کن رو از پریز بکش. این کار برای جلوگیری از خطر برق‌گرفتگی و حفظ ایمنی خودت کاملا ضروریه.

ممکنه کابل برق دستگاهت به جای سه شاخه، چهار تا شاخه داشته باشه. اون شاخه اضافی در واقع همون اتصال زمین (ارت) هست که برای ایمنی بیشتر در نظر گرفته شده.

در طول این آموزش، حواست به جایگاه هر پیچ باشه. بهتره اون‌ها رو روی پد تعمیرات دسته‌بندی کنی تا موقع جمع کردن دستگاه، هر پیچ دقیقا سر جای خودش بسته بشه.

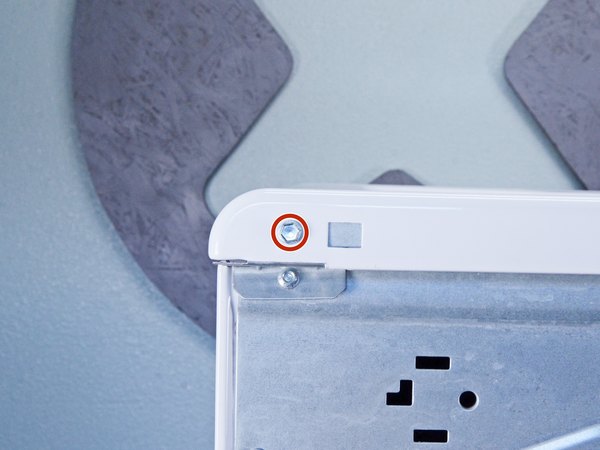

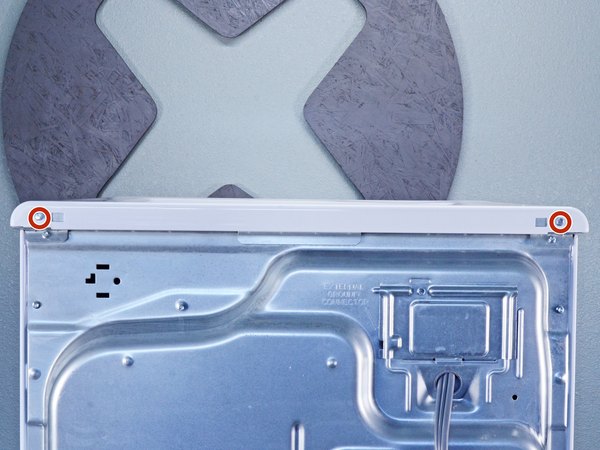

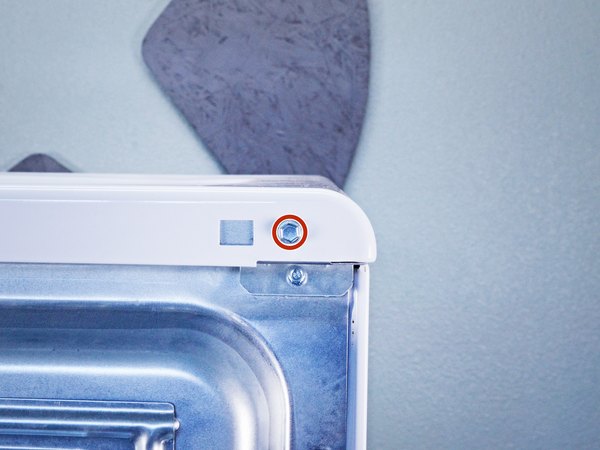

← حالا پیچ‌گوشتی بکس 5/16 اینچی رو بردار و دو تا پیچ 15.7 میلی‌متری که پنل بالایی رو به براکت پشتی وصل کردن، باز کن.

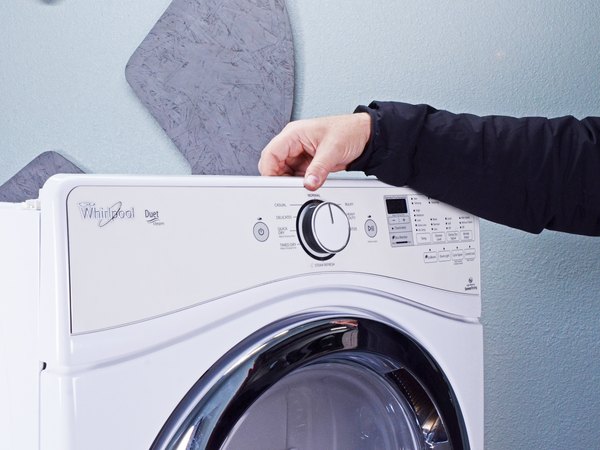

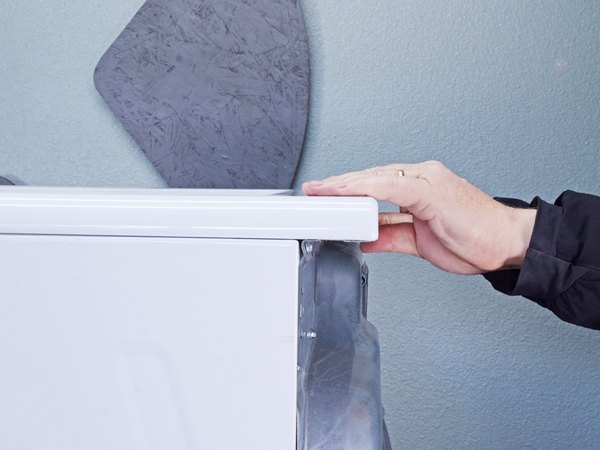

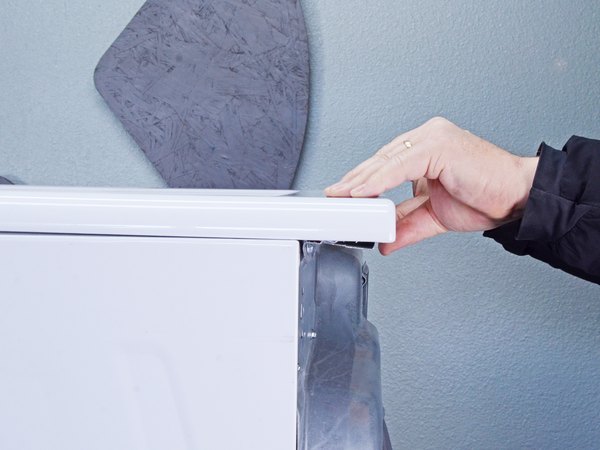

دو طرف پنل بالایی رو با دست بگیر و اون رو حدود 1 تا 2 سانتی‌متر به سمت پشت دستگاه هل بده تا از خارهای نگهدارنده‌اش آزاد بشه.

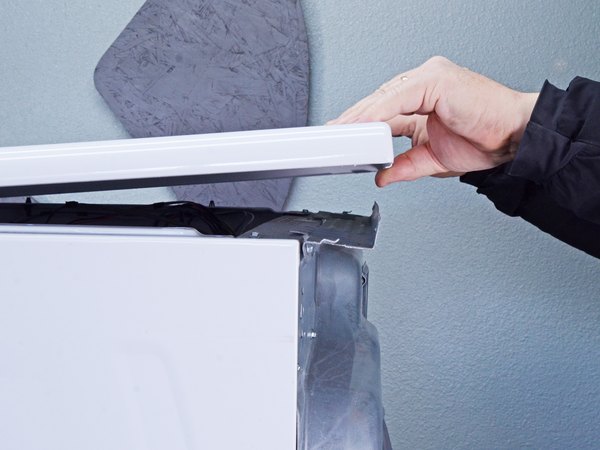

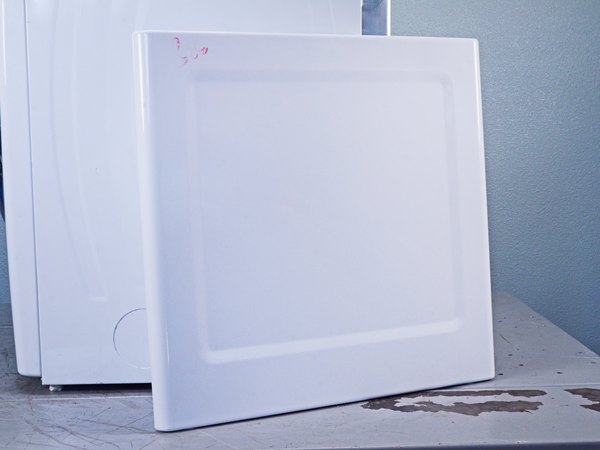

حالا پنل بالایی رو به سمت بالا بکش تا کاملا از شاسی اصلی دستگاه جدا بشه. پنل رو با دقت بردار و یه جای امن کنار بذار تا موقع کار مزاحمت ایجاد نکنه و خط و خشی روش نیفته.

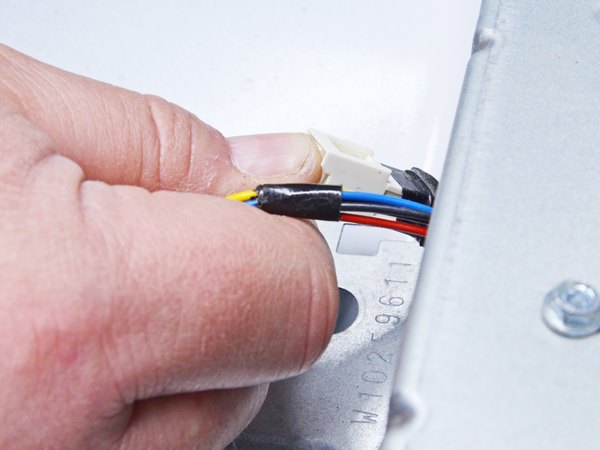

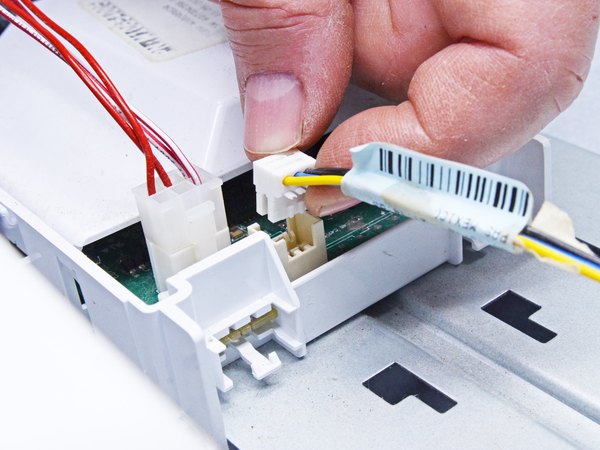

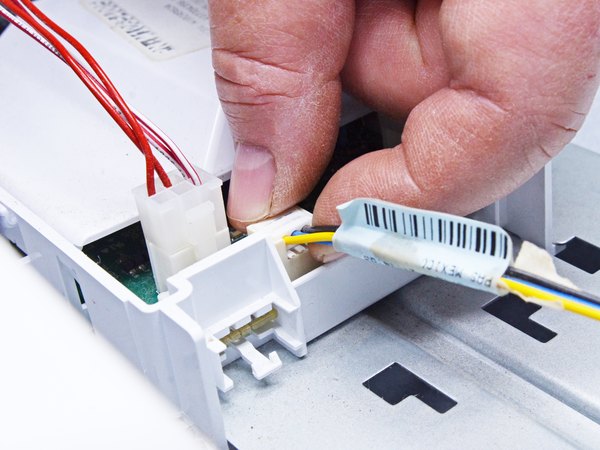

تو این مرحله باید اتصالات الکترونیکی رو آزاد کنی. کابل مربوط به پنل کنترل رو پیدا کن و با یه حرکت نرم، اون رو از روی برد اصلی بکش بیرون.

بعد از کابل پنل، باید کانکتور یا همون سوکت مربوط به چراغ داخل درام (مخزن خشک‌کن) رو هم با دقت جدا کنی.

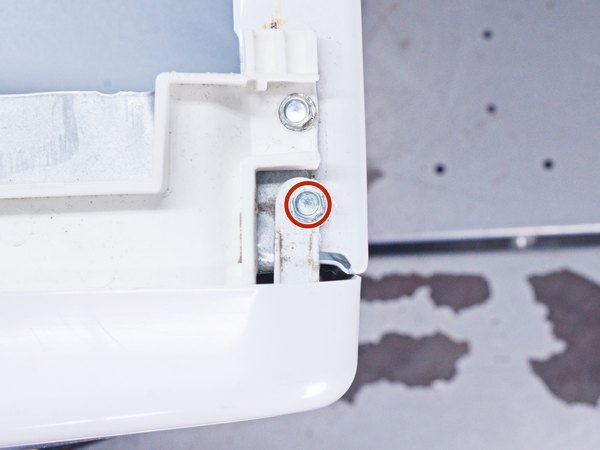

← پیچ‌گوشتی بکس 1/4 اینچی رو بردار تا دو تا پیچ 16.3 میلی‌متری که در دو طرف (چپ و راست) پنل کنترل قرار دارن رو باز کنی.

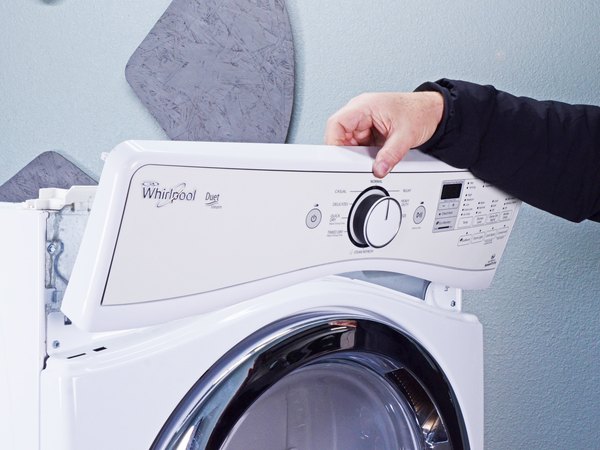

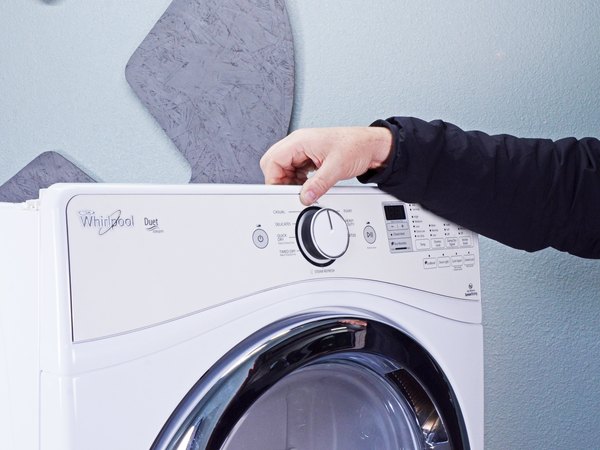

پنل کنترل رو کمی به سمت بالا بکش و همزمان زاویه بده تا بتونی اون رو از شاسی دستگاه جدا کنی.

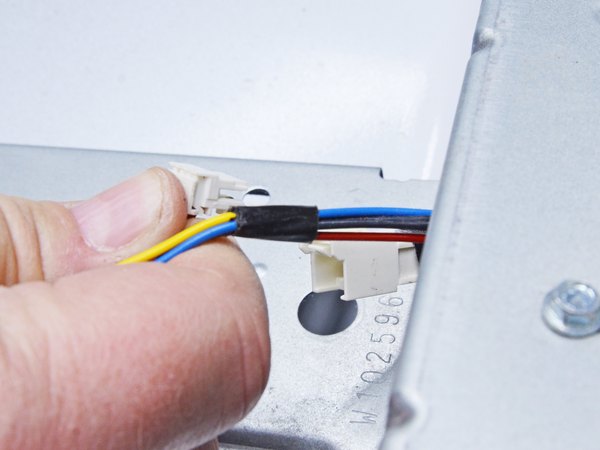

موقع جدا کردن پنل، حواست باشه که کابلش رو با ملایمت از داخل سوراخی که روی شاسی قرار داره بیرون بکشی تا گیر نکنه و پاره نشه.

موقع جمع کردن دستگاه یادت بمونه که اول کابل رو از همین سوراخ رد کنی و بعد پنل کنترل رو سر جاش قرار بدی.

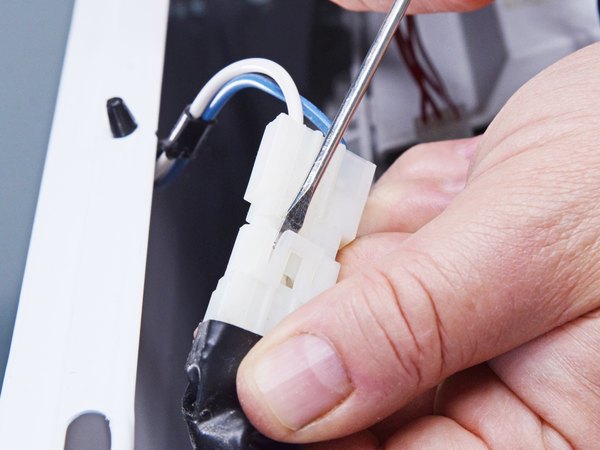

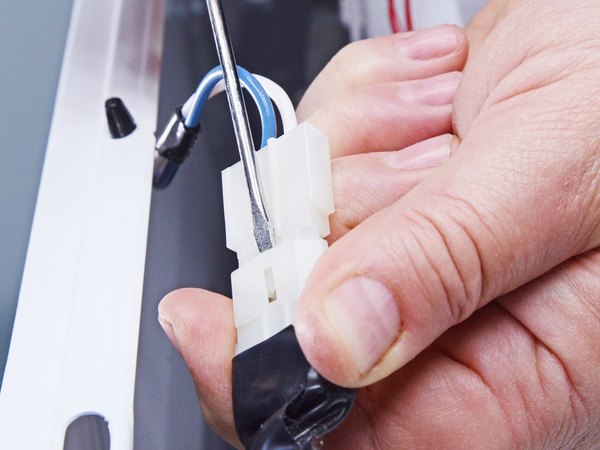

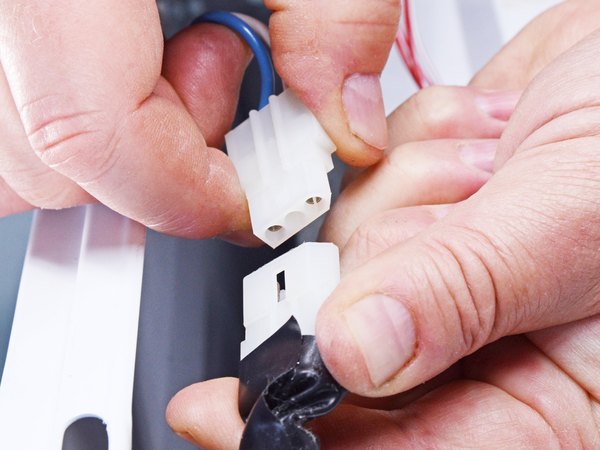

با استفاده از یه پیچ‌گوشتی دوسوی کوچیک یا یه اسپاجر، زبانه‌های دو طرف کانکتور سوییچ در رو به آرومی آزاد کن. حالا سوکت رو با احتیاط بکش تا کاملا از سوییچ جدا بشه.

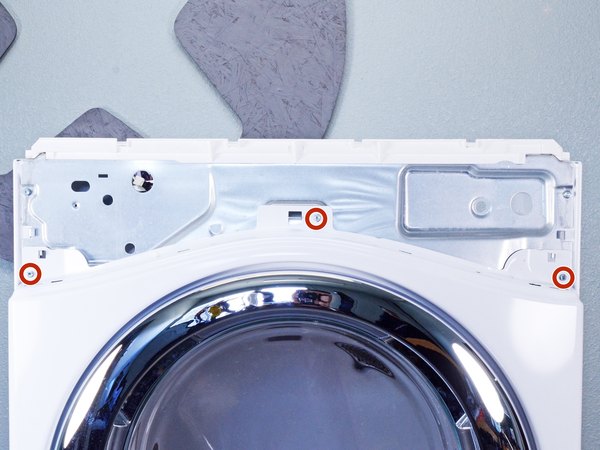

← دوباره پیچ‌گوشتی بکس 1/4 اینچی رو بردار و سه تا پیچ 16.4 میلی‌متری که در قسمت بالایی پنل جلویی قرار دارن رو باز کن.

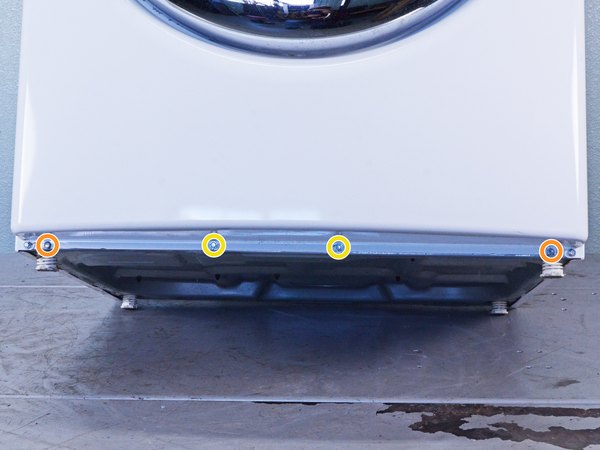

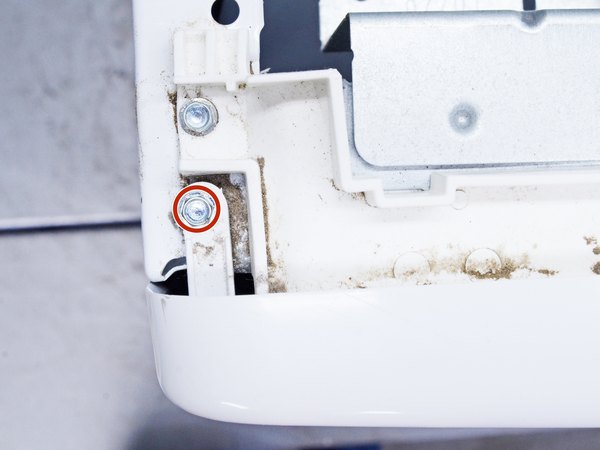

حالا دستگاه رو کمی به سمت عقب کج کن و یه چیزی زیرش بذار تا محکم وایسه، یا از یه دوست بخواه که برات نگهش داره. با همون پیچ‌گوشتی بکس 1/4 اینچی، چهار تا پیچ لبه پایینی پنل رو هم باز کن، که شامل این موارد می‌شه:

← دو تا پیچ 16.4 میلی‌متری.

← دو تا پیچ 13 میلی‌متری.

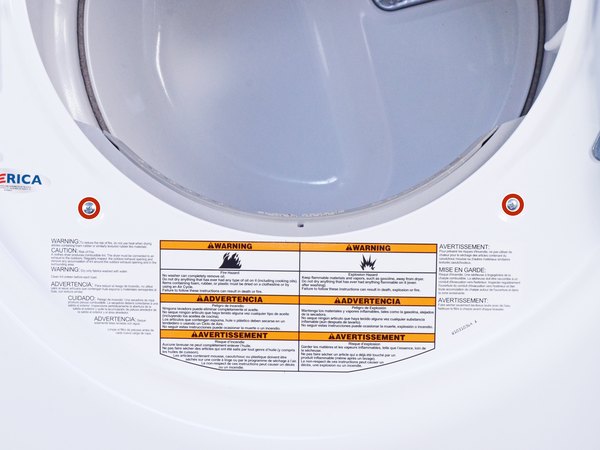

← حالا در خشک‌کن رو باز کن. با یه پیچ‌گوشتی چهارسو، دو تا پیچ 15.8 میلی‌متری که زیر دهانه درام قرار دارن رو پیدا کن و بازشون کن.

این پنل یه مقدار سنگین و بدبارقه. بهتره برای این مرحله از یه نفر کمک بگیری تا کار ایمن‌تر پیش بره.

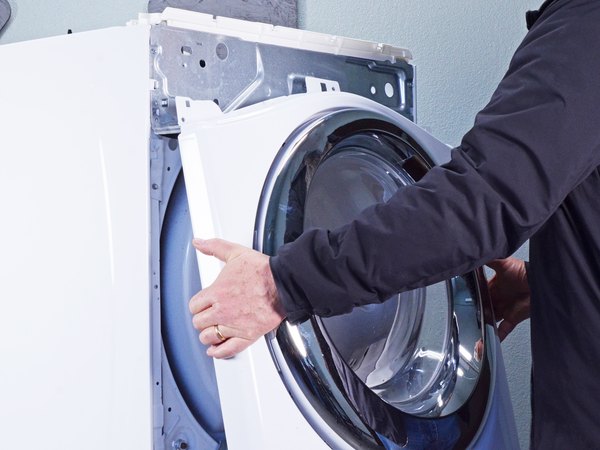

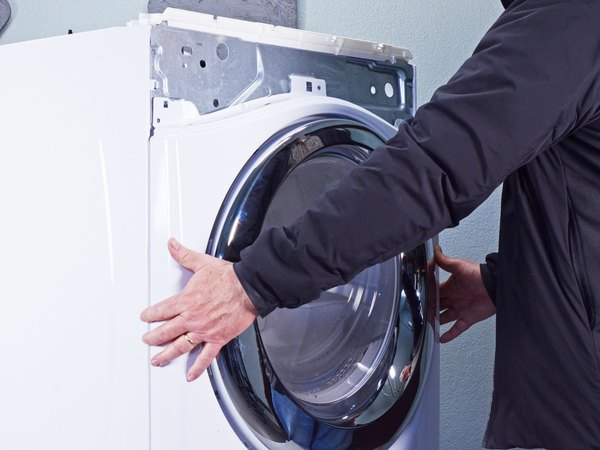

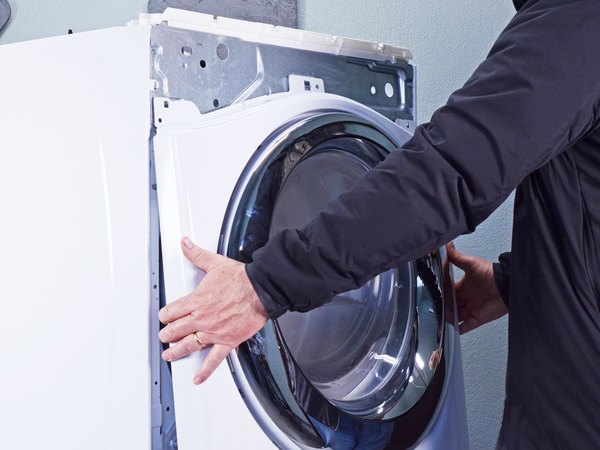

لبه پایینی پنل رو بگیر و حدود 5 تا 7 سانتی‌متر به سمت خودت و دور از شاسی بکش. حالا پنل جلویی رو به سمت بالا بلند کن تا از روی زبانه‌های کوچیک شاسی آزاد بشه و بعد اون رو کاملا بردار.

موقع برداشتن پنل خیلی مراقب باش که دسته سیم سوییچ در به جایی گیر نکنه و کشیده نشه.

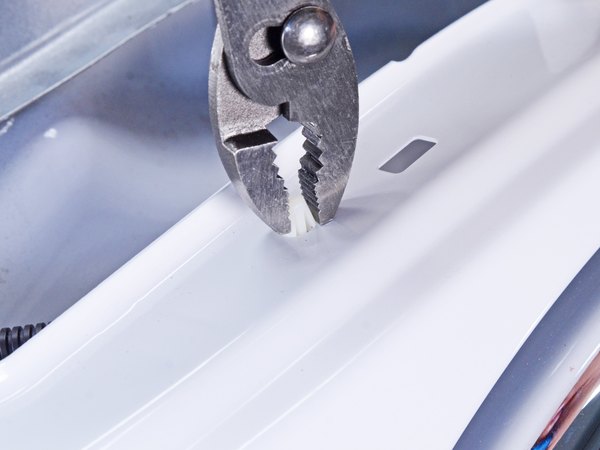

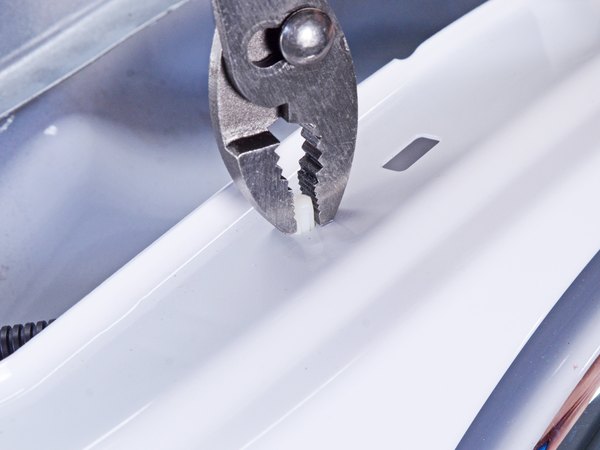

یه انبردست مفصلی یا همون کلاغی بردار و زبانه‌های گیره نگهدارنده دسته سیم رو باهاش فشار بده. در حالی که زبانه‌ها رو فشار می‌دی، گیره رو از داخل سوراخ نصبش به بیرون هل بده تا دسته سیم سوییچ در آزاد بشه.

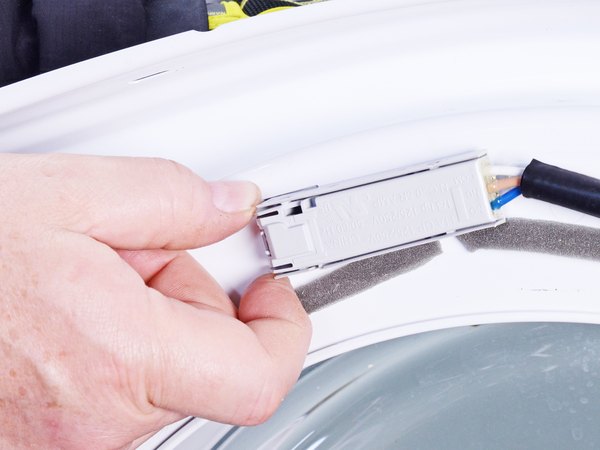

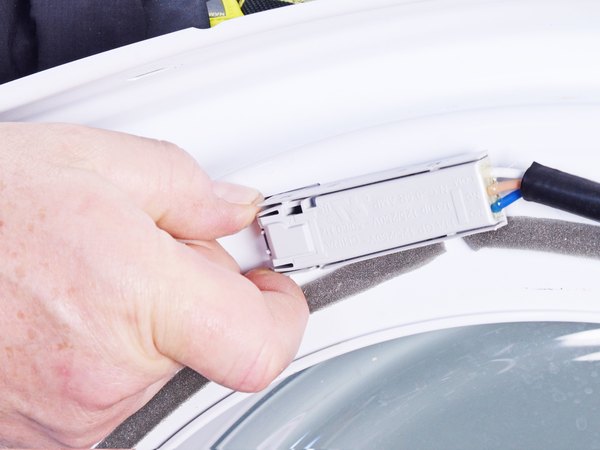

از پشت پنل جلویی کار رو ادامه بده. زبانه‌هایی که دو طرف سوییچ قرار دارن رو به سمت بدنه خود سوییچ فشار بده تا قفلشون باز بشه.

این زبانه‌ها یکم بدقلق هستن و باید اون‌ها رو به صورت مورب فشار بدی تا آزاد بشن. وقتی قفلشون باز بشه، خودت با یه صدای تیک متوجه می‌شی.

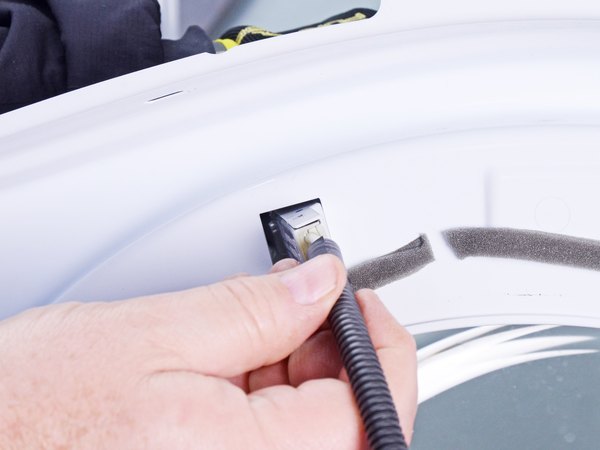

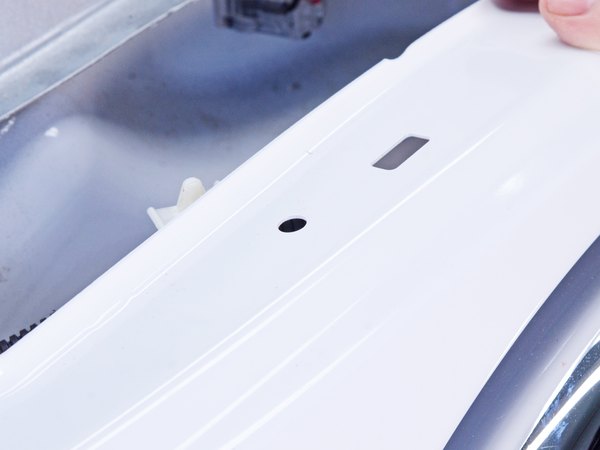

حالا سوییچ رو از داخل سوراخش به سمت جلوی پنل هل بده تا بیرون بیاد.

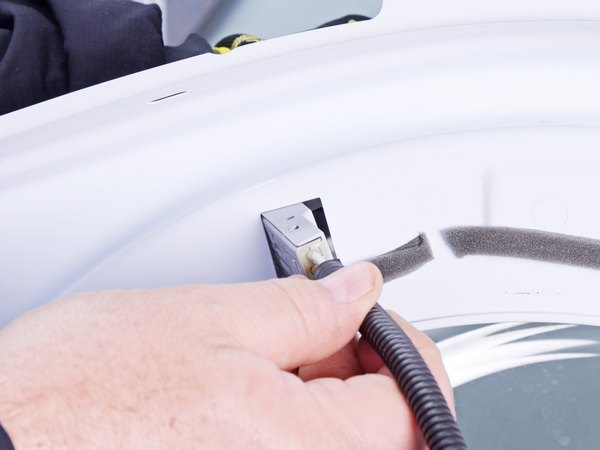

دسته سیم رو از داخل سوراخ رد کن تا بتونی سوییچ رو به طور کامل از روی پنل جدا کنی.

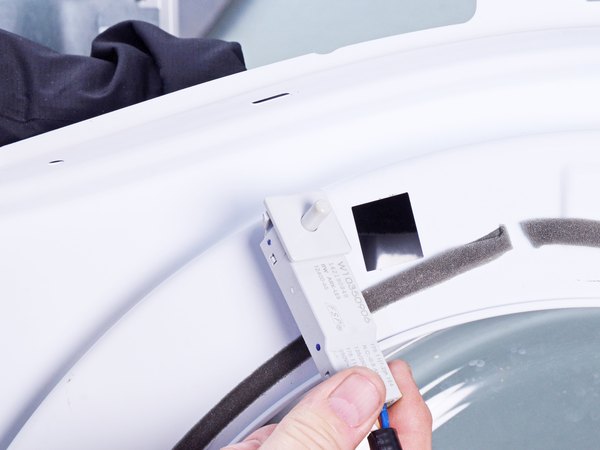

فلنج یا لبه‌ی نصب سوییچ در قسمت جلویی اون قرار داره و سمت در خشک‌کن نصب می‌شه. موقع جا زدن قطعه جدید حتما به این جهت دقت کن.

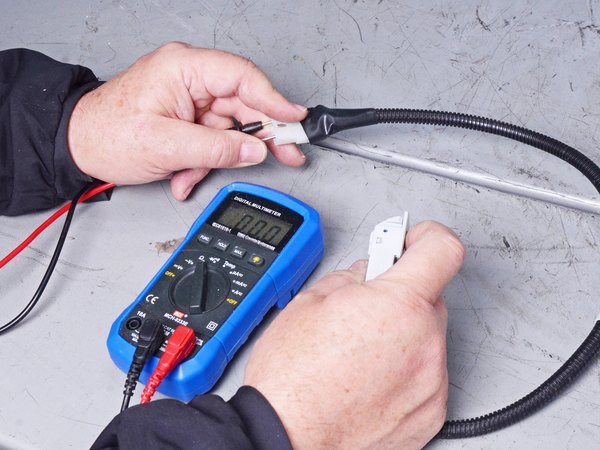

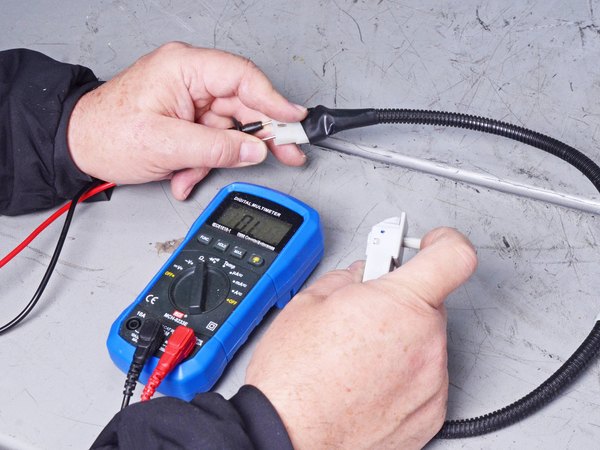

برای اینکه مطمئن بشیم سوییچ خرابه، باید اون رو با یه مولتی‌متر تست کنیم. مولتی‌متر رو روی حالت تست بوق (Continuity) یا مقاومت قرار بده.

پروب‌های (شاخک‌های) مولتی‌متر رو داخل دو تا سوکت بیرونی کانکتور سوییچ قرار بده تا اتصال کوتاه و قطعی رو بررسی کنیم.

وقتی دکمه سوییچ فشار داده نشده، مولتی‌متر باید حالت قطعی یا همون ***''OL''*** رو نشون بده.

وقتی دکمه سوییچ رو با دست فشار می‌دی (در حالی که پروب‌ها هنوز سر جاشون هستن)، عدد مولتی‌متر باید کمتر از 1 اهم رو نشون بده یا بوق بزنه.

اگه هر کدوم از این حالت‌ها درست نبود، خصوصا وقتی که دکمه رو فشار می‌دی و اتصال برقرار نمی‌شه، یعنی سوییچ خرابه و باید با یه قطعه جدید عوضش کنی.

خب، کار عیب‌یابی و تعویض سوییچ به همین راحتی تموم شد! برای جمع کردن خشک‌کن کافیه مراحلی که با هم جلو رفتیم رو از آخر به اول تکرار کنی تا همه‌چیز مثل روز اولش بشه. فقط حواست به اتصالات سیم‌ها و جا زدن درست پنل‌ها باشه.
