تعویض تسمه موتور خشک‌کن ویرلپول WED87HED

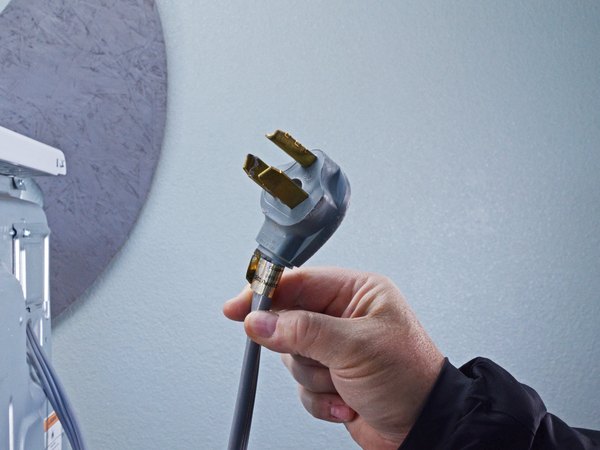

اول از همه و قبل از شروع تعمیر، حتما دوشاخه خشک‌کن رو از پریز برق بکش. این کار برای جلوگیری از خطر برق‌گرفتگی کاملا ضروریه.

یه نکته کوچیک: ممکنه کابل برق دستگاهت به جای سه شاخه، چهار تا شاخه داشته باشه. اون شاخه اضافی در واقع همون اتصال زمین (ارت) هست که برای ایمنی بیشتر طراحی شده.

در طول این تعمیر، حواست به جایگاه هر پیچ باشه. بهتره اون‌ها رو روی پد تعمیرات دسته‌بندی کنی تا موقع بستن دستگاه، هر کدوم دقیقا سر جای خودش بسته بشه.

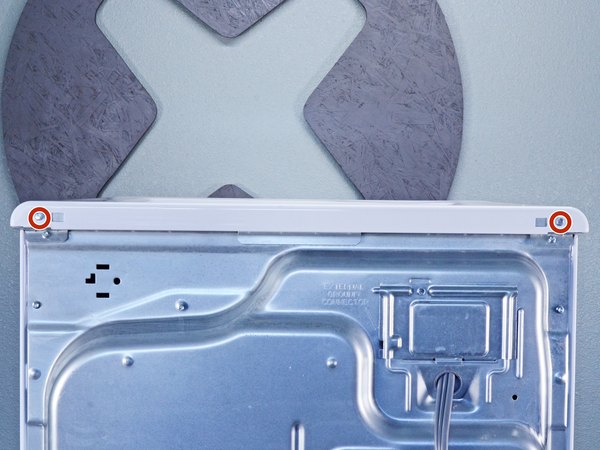

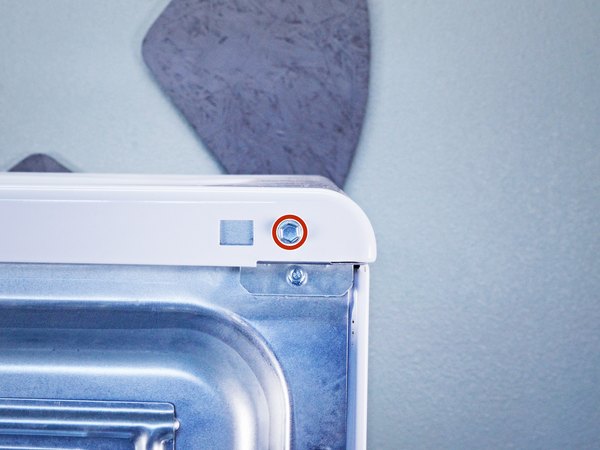

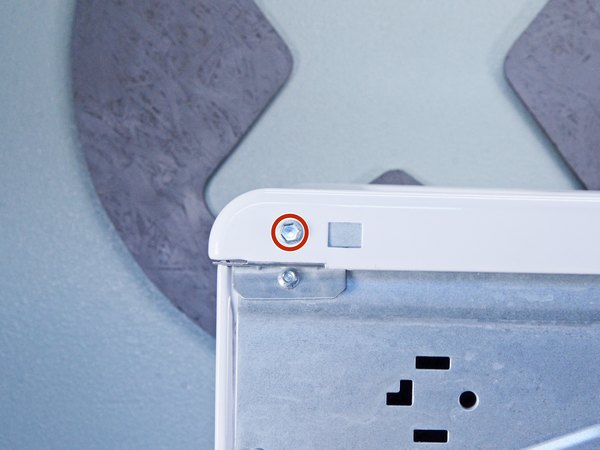

← حالا پیچ‌گوشتی بکس 5/16 اینچی رو بردار و دو تا پیچ 15.7 میلی‌متری که پنل بالایی رو به براکت پشتی وصل کردن، با دقت باز کن.

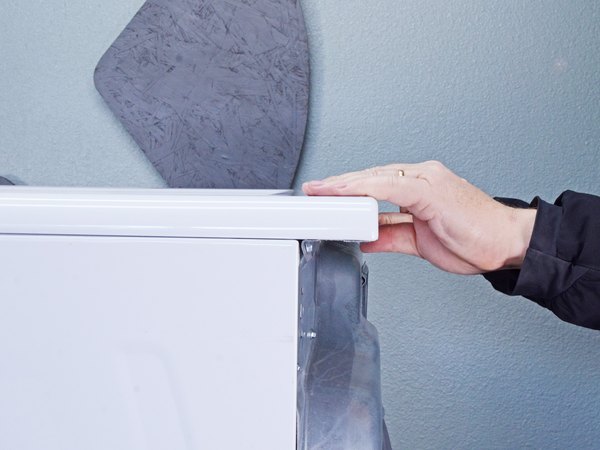

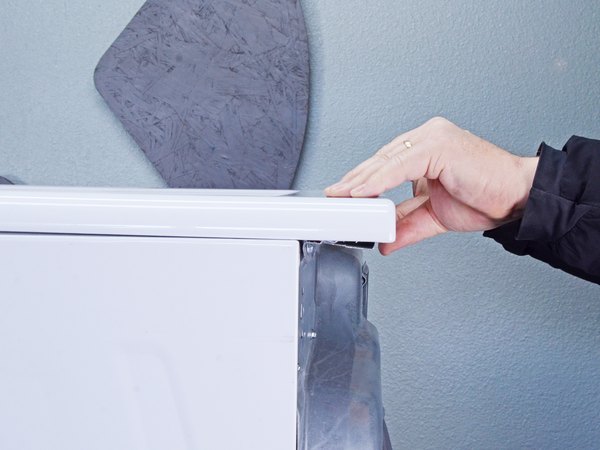

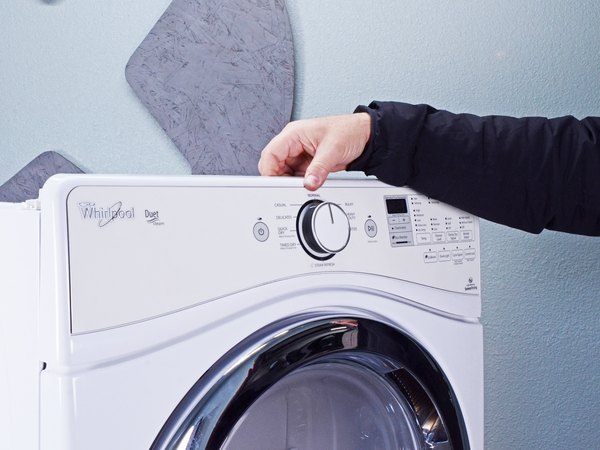

دو طرف پنل بالایی رو با دست بگیر و اون رو حدود 1 تا 2 سانتی‌متر به سمت پشت دستگاه هل بده تا از خارهای نگهدارنده‌اش آزاد بشه.

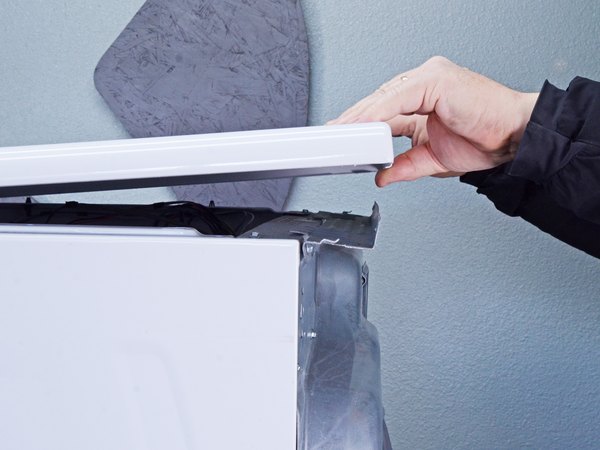

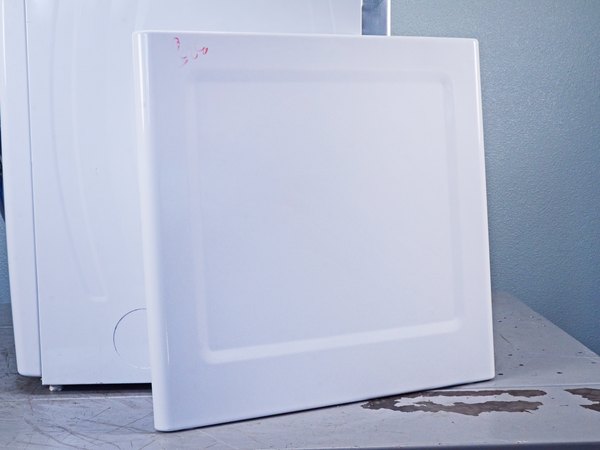

حالا پنل بالایی رو به سمت بالا بکش تا کاملا از شاسی اصلی دستگاه جدا بشه. پنل رو با احتیاط بردار و یه جای امن کنار بذار تا روش خط و خش نیفته و حین ادامه کار مزاحمت ایجاد نکنه.

بریم سراغ اتصالات الکترونیکی. کابل مربوط به پنل کنترل رو پیدا کن و با یه حرکت نرم، اون رو از روی برد اصلی بکش بیرون.

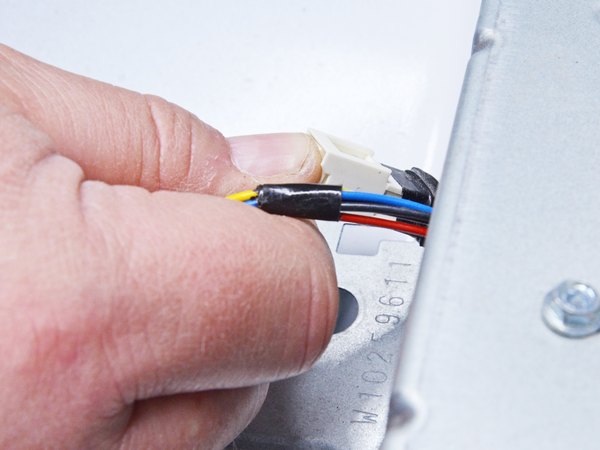

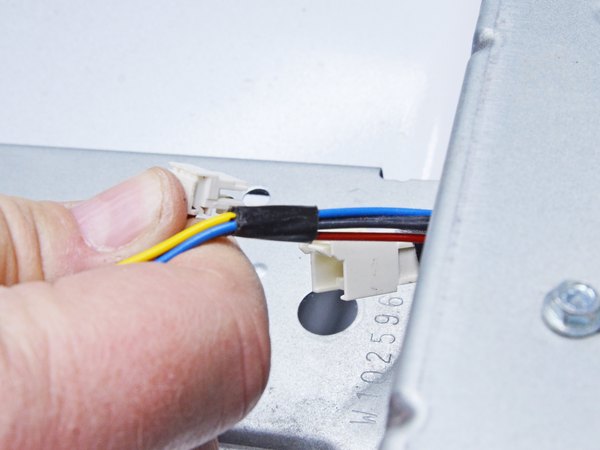

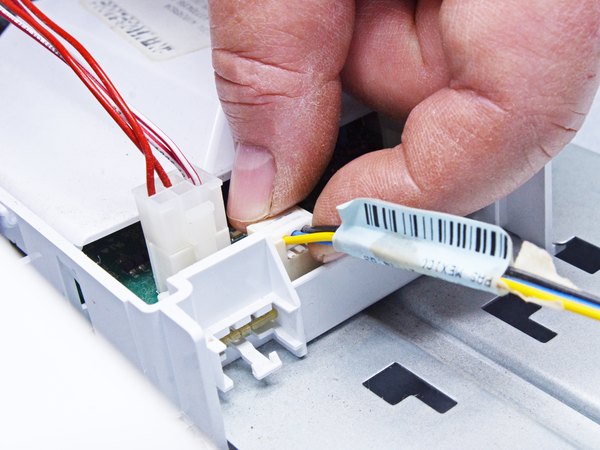

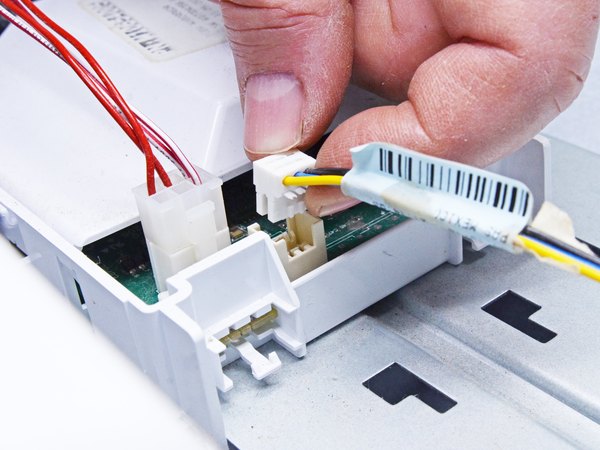

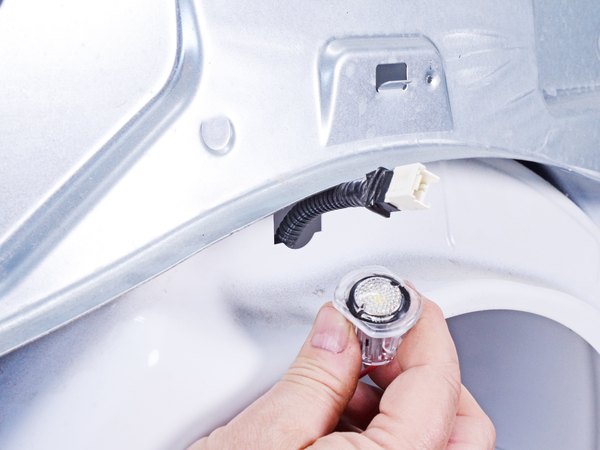

تو این مرحله باید کانکتور یا همون سوکت مربوط به چراغ داخل درام (مخزن خشک‌کن) رو هم با دقت جدا کنی.

← از پیچ‌گوشتی بکس 1/4 اینچی استفاده کن تا دو تا پیچ 16.3 میلی‌متری که در دو طرف (چپ و راست) پنل کنترل قرار دارن رو باز کنی.

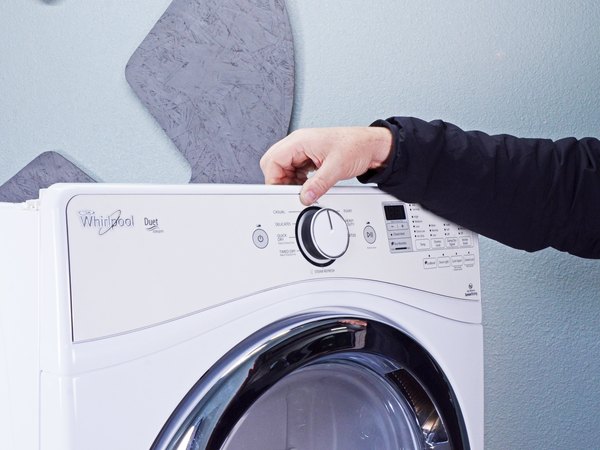

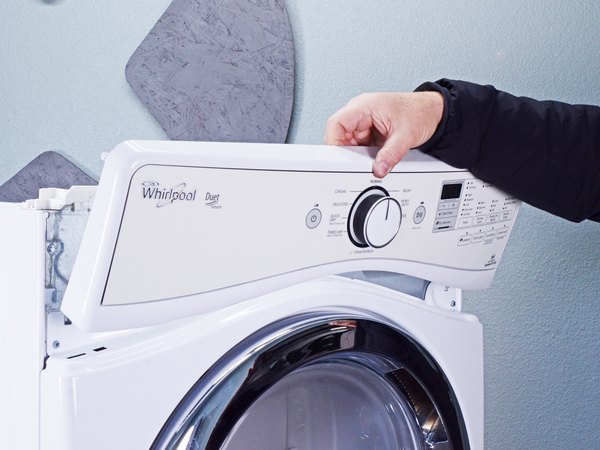

پنل کنترل رو کمی به سمت بالا بکش و همزمان زاویه بده تا بتونی اون رو از شاسی دستگاه جدا کنی.

موقع جدا کردن پنل، حواست باشه که کابلش رو با ملایمت از داخل سوراخی که روی شاسی قرار داره بیرون بکشی تا گیر نکنه و پاره نشه.

موقع جمع کردن دستگاه یادت بمونه که اول کابل رو از همین سوراخ رد کنی و بعد پنل کنترل رو سر جاش قرار بدی.

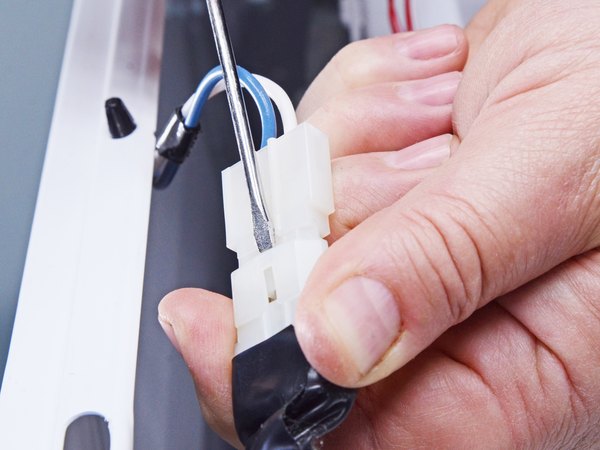

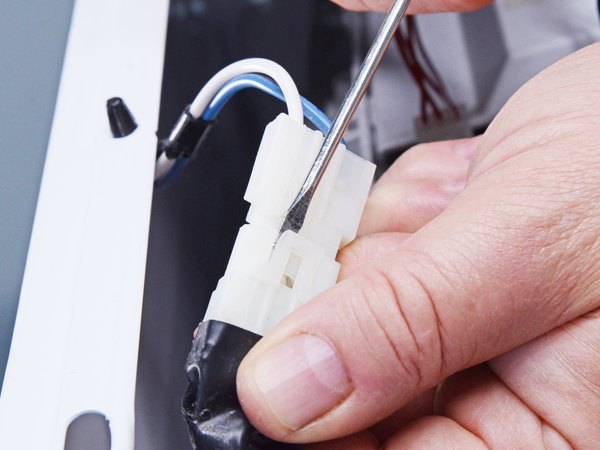

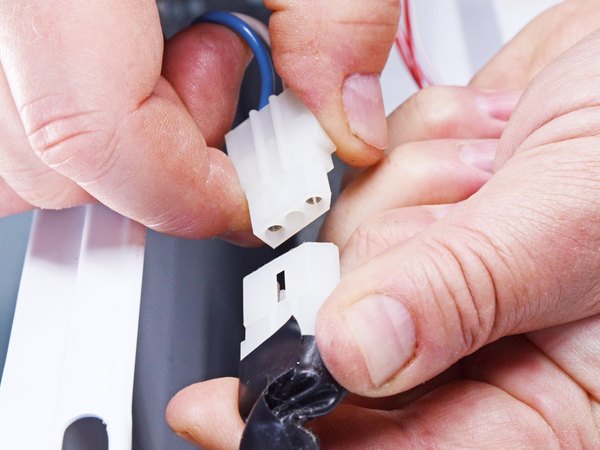

با استفاده از یه پیچ‌گوشتی دوسوی کوچیک یا یه اسپاجر، زبانه‌های دو طرف کانکتور سوییچ در رو به آرومی آزاد کن. حالا سوکت رو با احتیاط بکش تا کاملا از سوییچ جدا بشه.

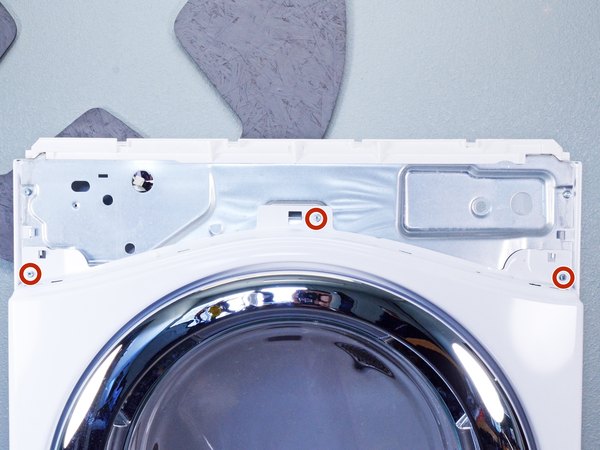

← دوباره پیچ‌گوشتی بکس 1/4 اینچی رو بردار و سه تا پیچ 16.4 میلی‌متری که در قسمت بالایی پنل جلویی قرار دارن رو باز کن.

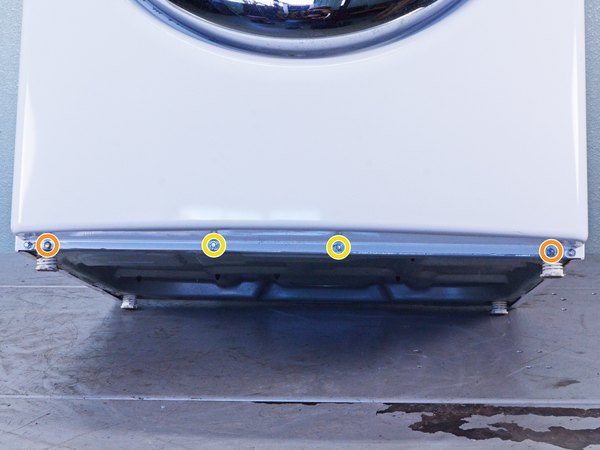

دستگاه رو کمی به سمت عقب کج کن و یه چیزی زیرش بذار تا محکم وایسه، یا از یه دوست بخواه که برات نگهش داره. با همون پیچ‌گوشتی بکس 1/4 اینچی، چهار تا پیچ لبه پایینی پنل رو هم باز کن، که شامل این موارد می‌شه:

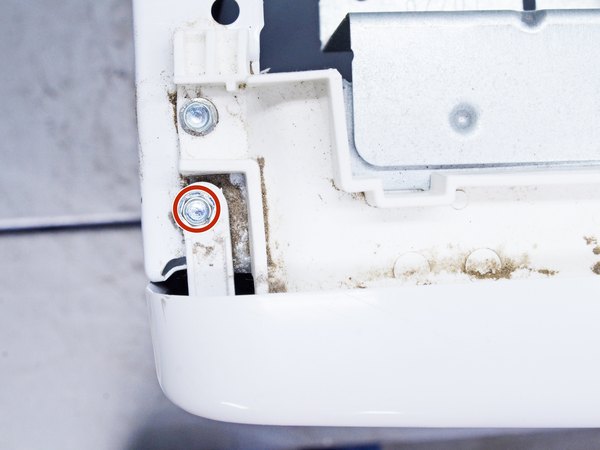

← دو تا پیچ 16.4 میلی‌متری.

← دو تا پیچ 13 میلی‌متری.

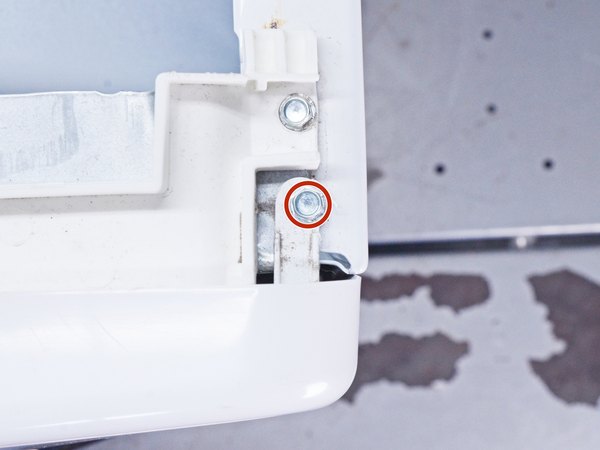

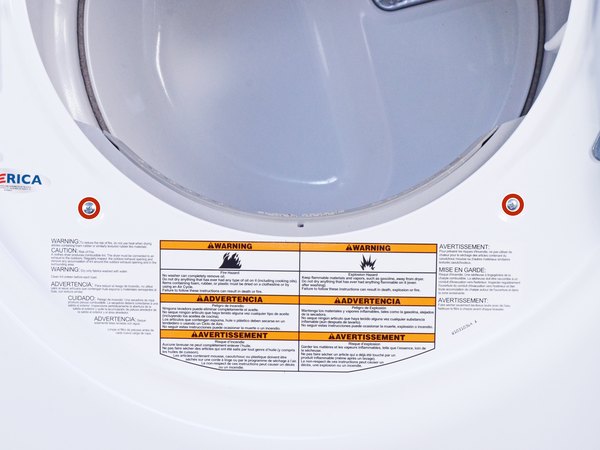

← در خشک‌کن رو باز کن. با یه پیچ‌گوشتی چهارسو، دو تا پیچ 15.8 میلی‌متری که زیر دهانه درام قرار دارن رو پیدا کن و بازشون کن.

این پنل یه مقدار سنگین و بدباره. بهتره برای این مرحله از یه نفر کمک بگیری تا کار ایمن‌تر پیش بره.

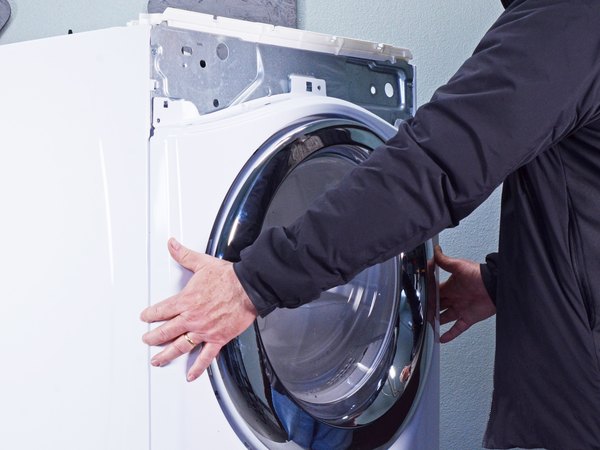

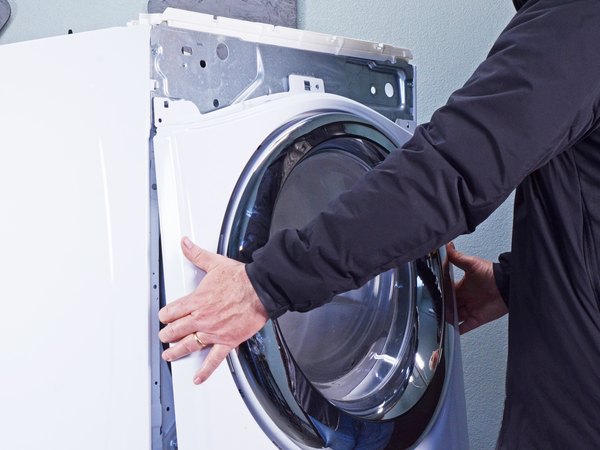

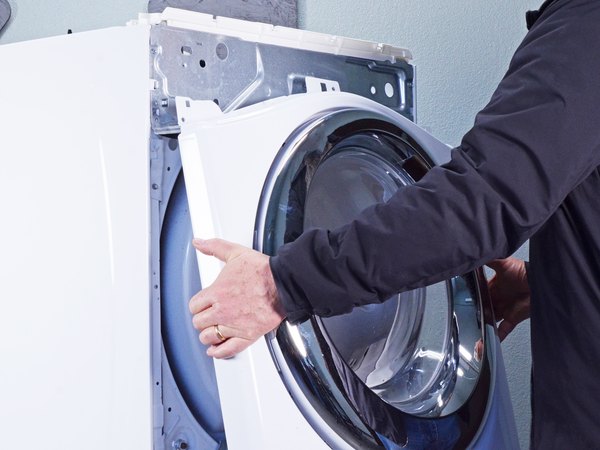

لبه پایینی پنل رو بگیر و حدود 5 تا 7 سانتی‌متر به سمت خودت و دور از شاسی بکش. حالا پنل جلویی رو به سمت بالا بلند کن تا از روی زبانه‌های کوچیک شاسی آزاد بشه و بعد اون رو کاملا بردار.

موقع برداشتن پنل خیلی مراقب باش که دسته سیم سوییچ در به جایی گیر نکنه و کشیده نشه.

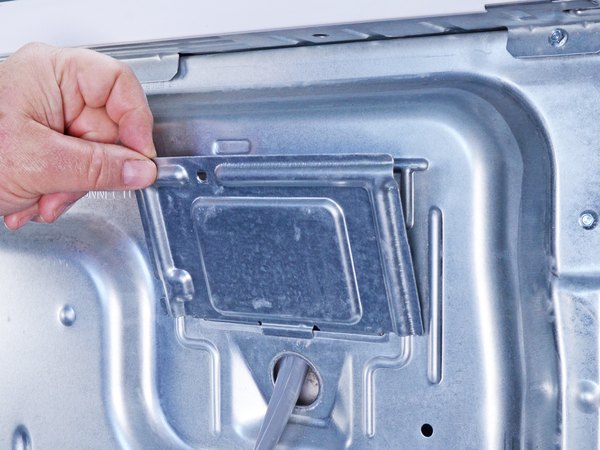

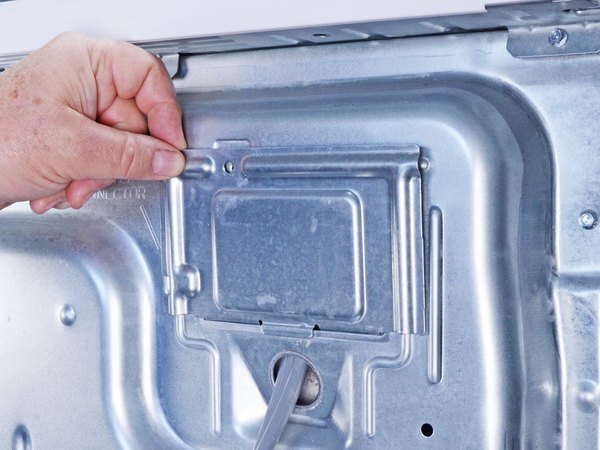

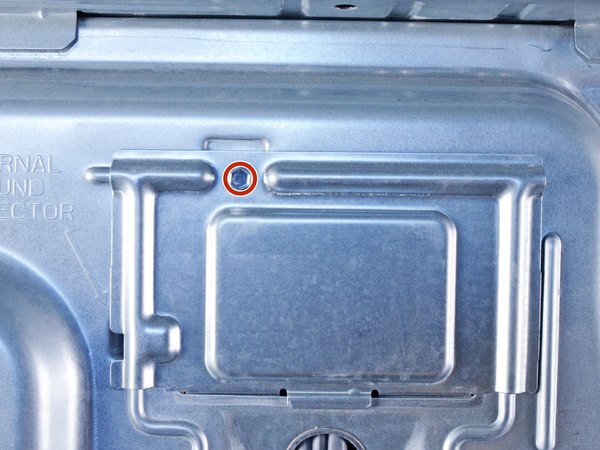

← حالا پیچ‌گوشتی بکس 5/16 اینچی رو بردار و پیچ 16.2 میلی‌متری که صفحه پوششی (کاور) رو نگه داشته، باز کن.

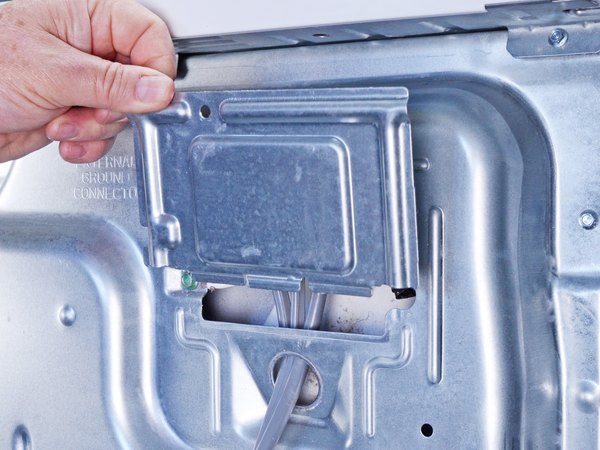

صفحه پوششی رو به راحتی با دست بردار و کنار بذار.

برای اینکه موقع بستن دستگاه گیج نشی، می‌تونی سیم‌ها رو با یه ماژیک علامت بزنی یا ازشون یه عکس بگیری تا ترتیبشون یادت بمونه.

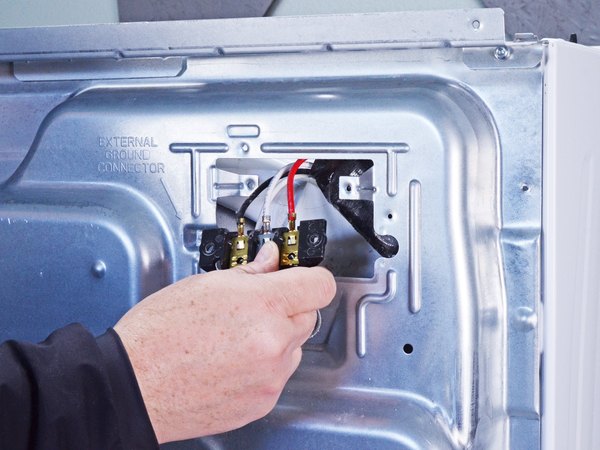

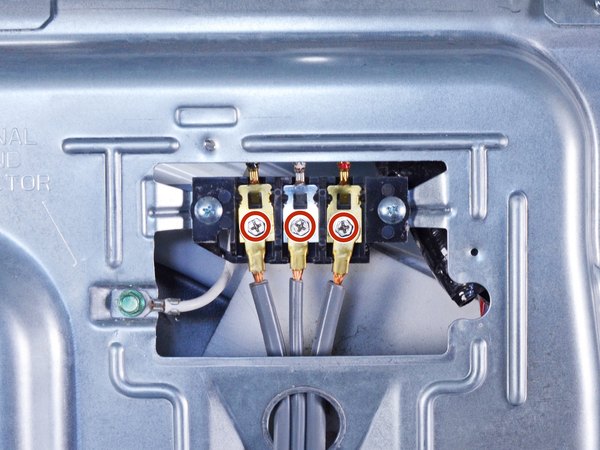

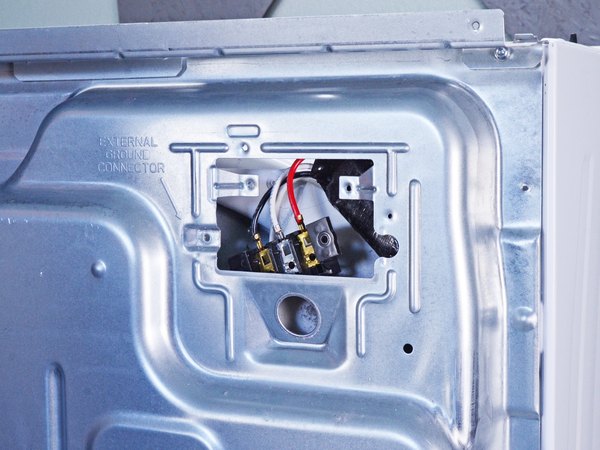

← با استفاده از یه پیچ‌گوشتی چهارسو یا بکس 1/4 اینچی، سه تا پیچ 21.4 میلی‌متری ترمینال رو باز کن.

اگه کابلت 4 شاخه‌ست، یه سیم ارت (اتصال زمین) هم وجود داره. برای باز کردن اون از پیچ‌گوشتی بکس 5/16 اینچی استفاده کن.

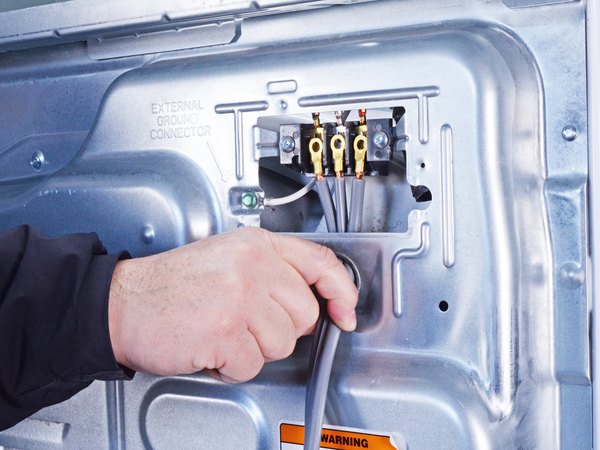

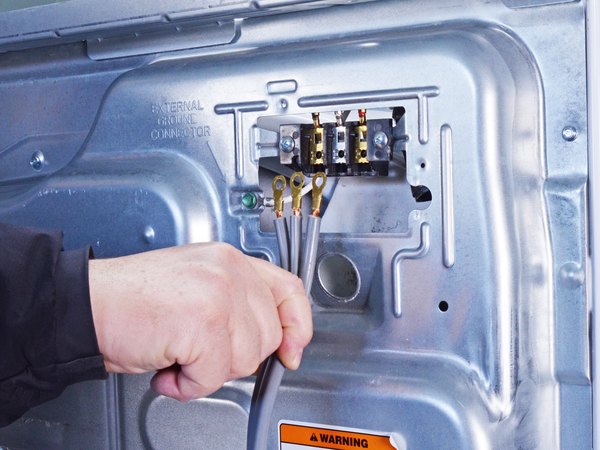

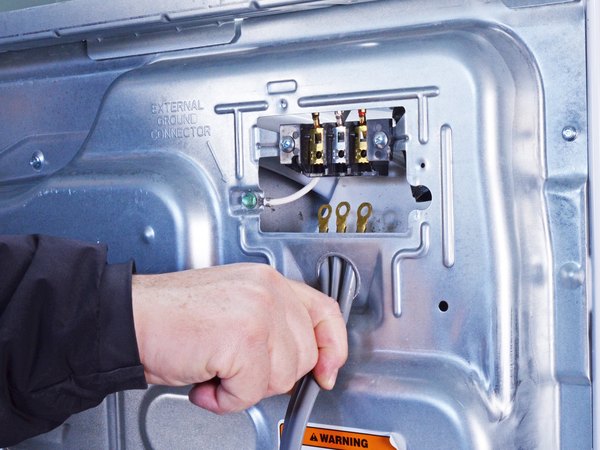

کابل رو با دقت از داخل سوراخ گردی که پایینش قرار داره به سمت پایین بکش تا کاملا خارج بشه.

موقع جمع کردن دستگاه، حتما یادت باشه که اتصالات سیم‌ها رو دقیقا مثل قبل وصل کنی.

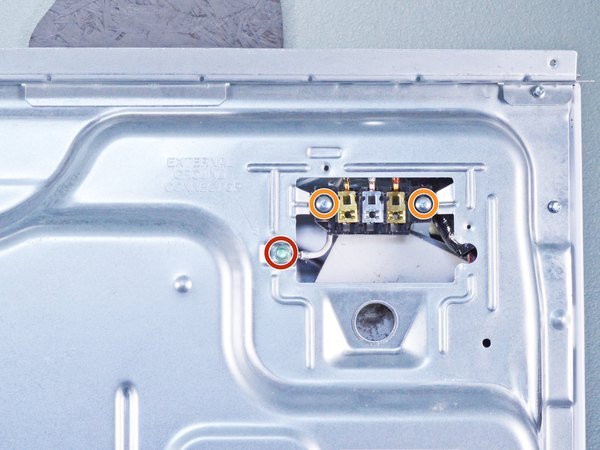

← با استفاده از پیچ‌گوشتی بکس 5/16 اینچی، پیچ سبز رنگ 16.5 میلی‌متری اتصال به زمین رو باز کن.

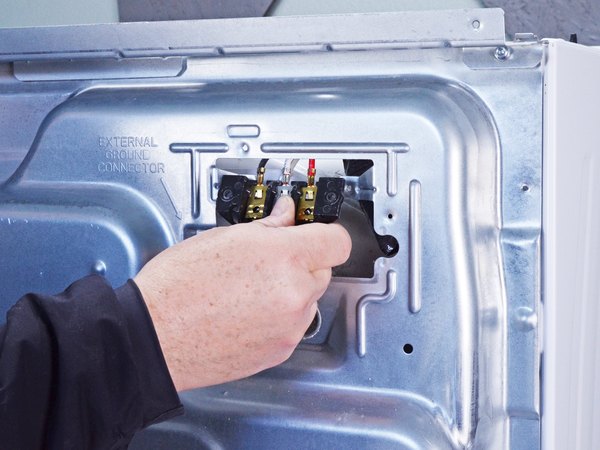

← بعدش با پیچ‌گوشتی چهارسو، دو تا پیچ 15.3 میلی‌متری که بلوک ترمینال رو نگه داشتن باز کن.

حالا بلوک ترمینال کابل رو به آرومی به پشت پنل عقب منتقل کن تا مزاحم کارمون نباشه.

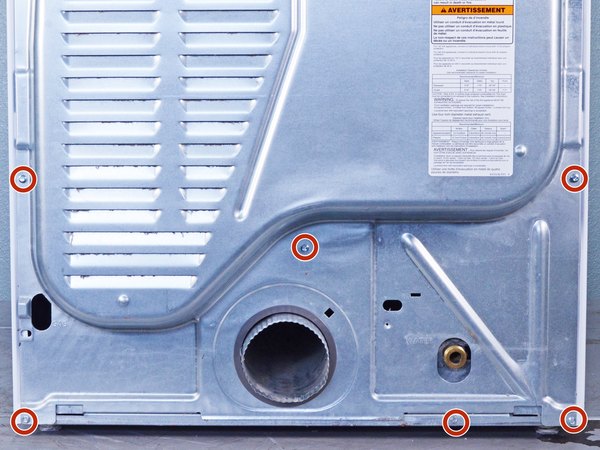

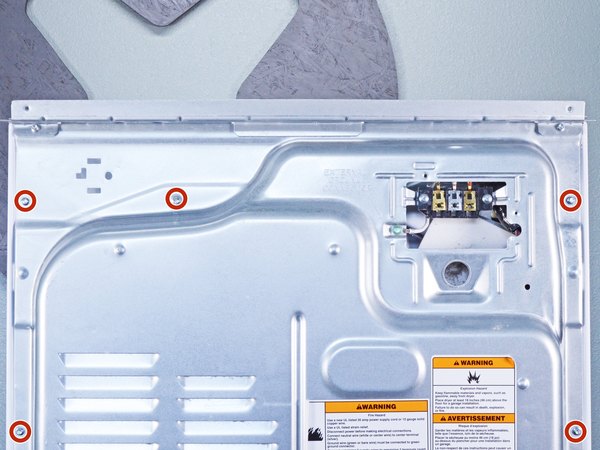

بریم سراغ پشت دستگاه. با پیچ‌گوشتی بکس 1/4 اینچی، 11 تا پیچی که پنل پشتی رو نگه داشتن باز کن. این پیچ‌ها شامل موارد زیر می‌شن:

← ده تا پیچ 20 میلی‌متری.

← یه پیچ 12.9 میلی‌متری که زیر ورودی آب قرار داره.

دوباره یادآوری می‌کنم، حواست به دسته‌بندی پیچ‌ها باشه تا هر کدوم موقع جمع کردن سر جای دقیق خودش بسته بشه.

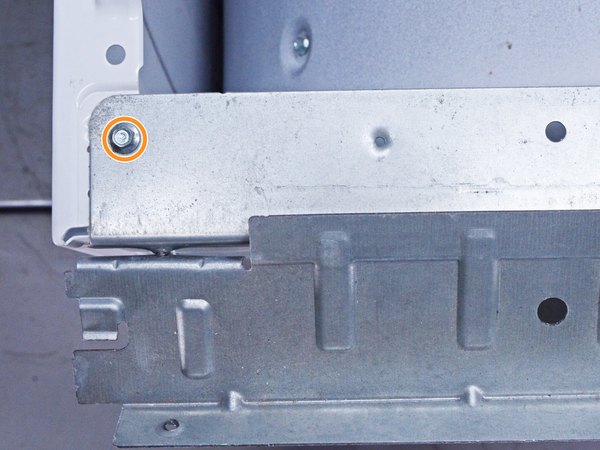

← با همون پیچ‌گوشتی بکس 1/4 اینچی، پیچ 16.4 میلی‌متری که براکت برد اصلی رو به شاسی وصل کرده باز کن.

← بعدش دو تا پیچ 20 میلی‌متری که در قسمت بالایی و پشت دستگاه هستن رو هم باز کن.

لبه‌های این پنل فلزی ممکنه خیلی تیز باشن، پس حتما قبل از دست زدن بهش، دستکش ایمنی بپوش تا دستت نبره.

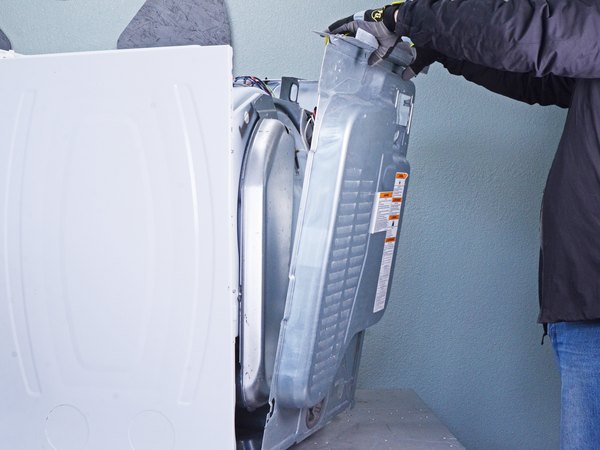

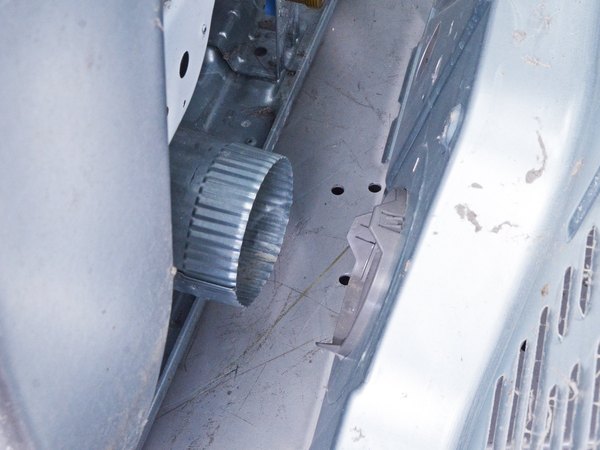

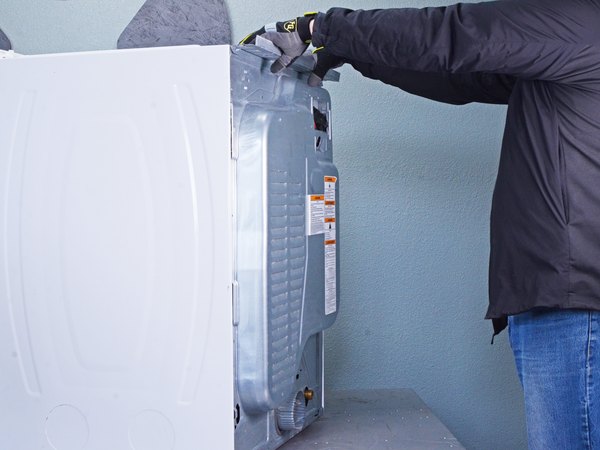

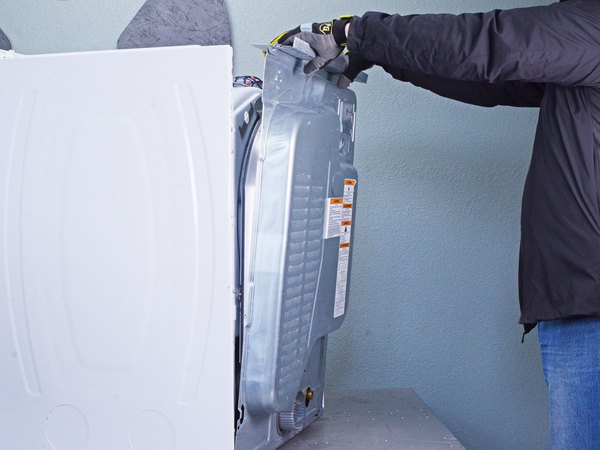

پنل رو حدود یک سانتی‌متر بلند کن و کمی به عقب خم کن تا از لوله تهویه آزاد بشه. حالا پنل رو از روی لوله تهویه بکش بیرون و کاملا برش دار.

موقع جمع کردن دستگاه و بستن این پنل، حتما به این موارد دقت کن:

مطمئن شو که لوله تهویه دقیقا داخل طوقه روی پنل جا افتاده باشه. زبونه‌های پایینی پنل باید با لبه پایینی شاسی کاملا تراز باشن. پنل رو طوری تنظیم کن که سوراخ‌های پیچش دقیقا روی سوراخ‌های شاسی قرار بگیرن.

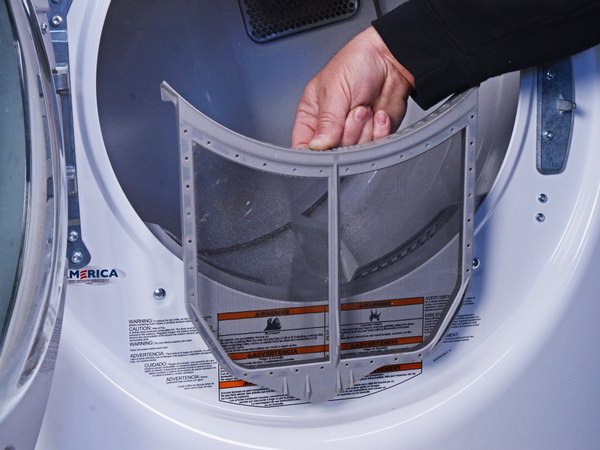

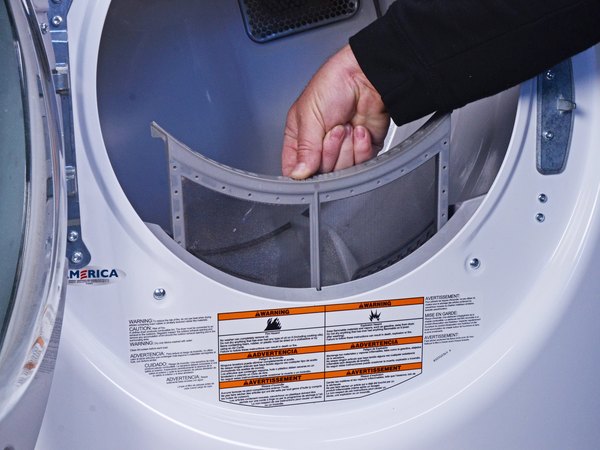

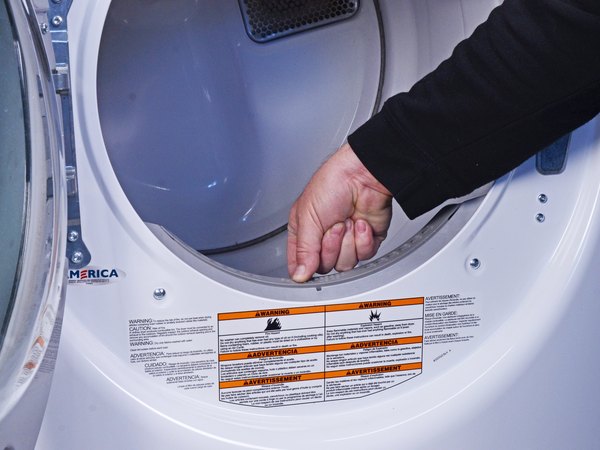

فیلتر پرزگیر رو از داخل شیارش به سمت بالا بکش و کلا درش بیار.

تو این عکس‌ها می‌بینی که پنل جلویی سر جاشه، ولی حتی اگه قبلا درش آورده باشی هم روند کار دقیقا همینه.

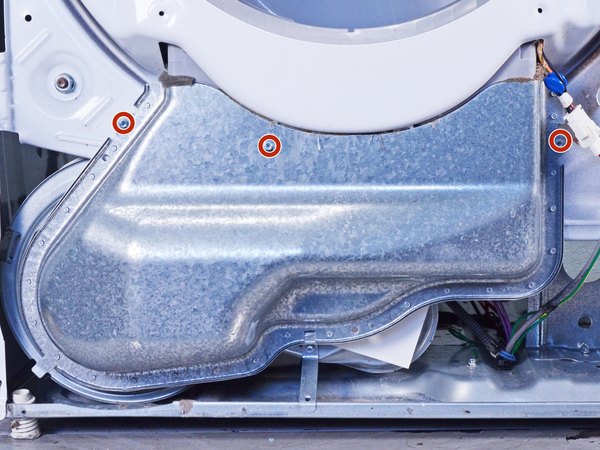

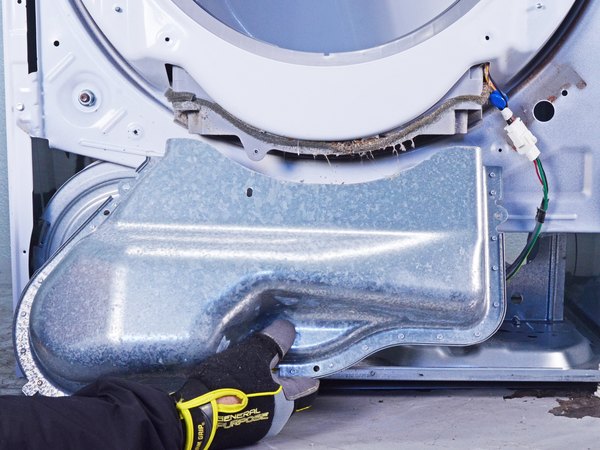

← از پیچ‌گوشتی بکس 1/4 اینچی استفاده کن تا پیچ‌های 16.4 میلی‌متری که محفظه فیلتر پرزگیر رو نگه داشتن، باز بشن.

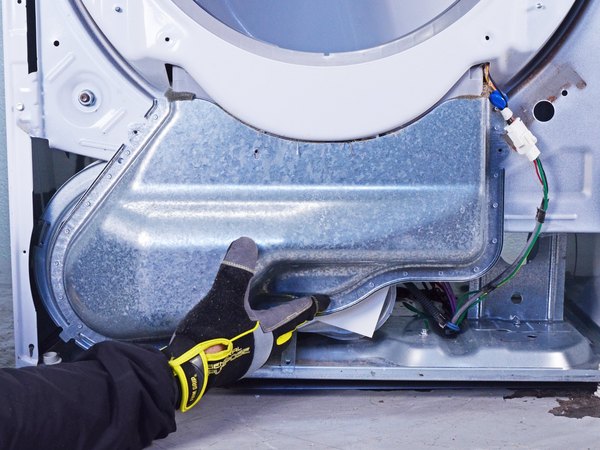

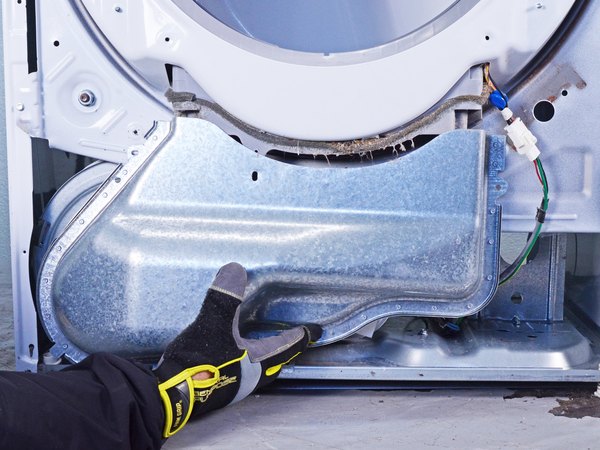

محفظه فیلتر رو کمی به سمت بیرون (دور از شاسی) بکش و بعد به سمت پایین بیارش تا کاملا جدا بشه.

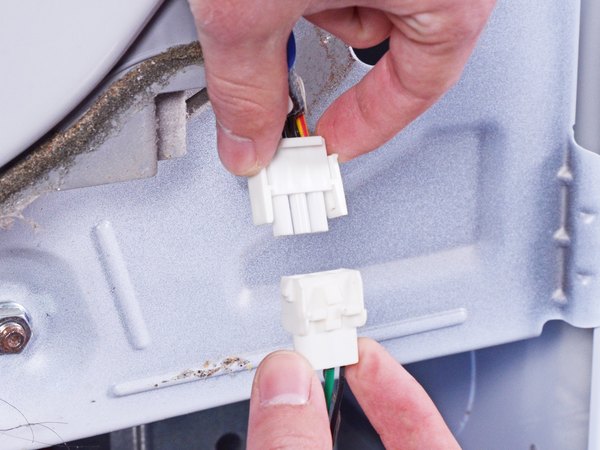

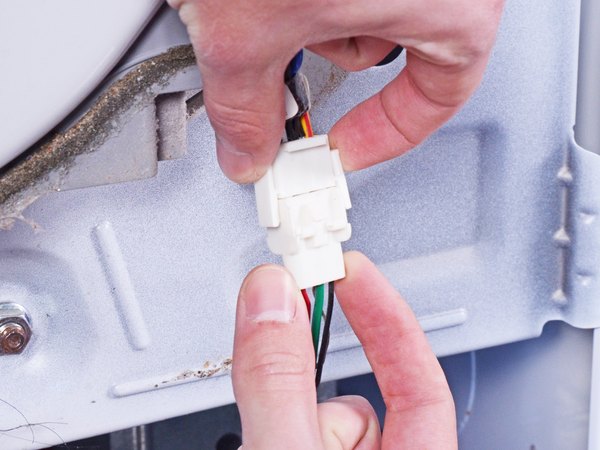

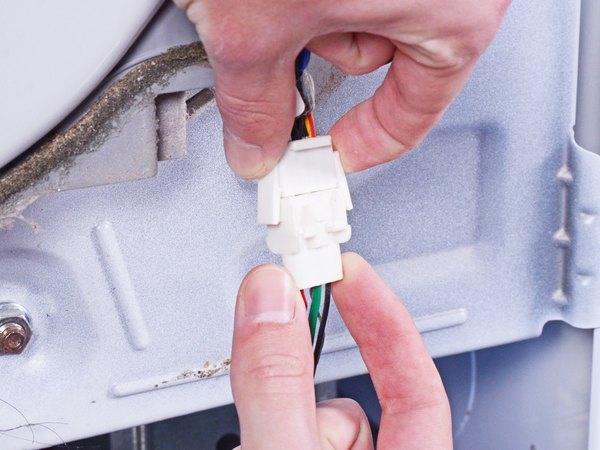

زبانه‌های قفل‌کننده کانکتور سنسور رطوبت رو با انگشتات فشار بده. حالا سوکت رو به آرومی بیرون بکش تا جدا بشه.

قبل از کشیدن سیم‌ها، حتما از جایگاه کانکتورها و براکت برد اصلی یه عکس بگیر یا علامت‌گذاریشون کن تا بعدا به مشکل نخوری.

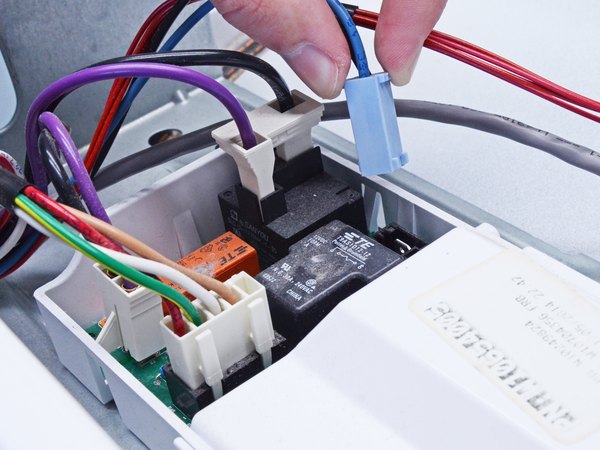

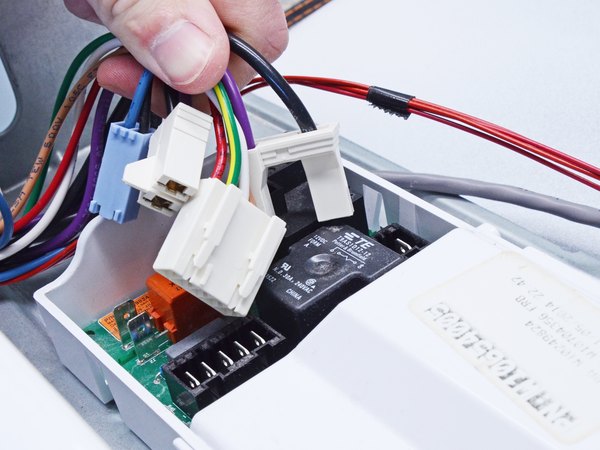

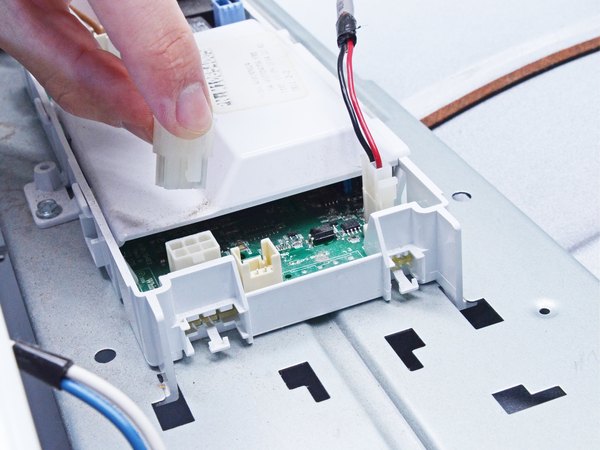

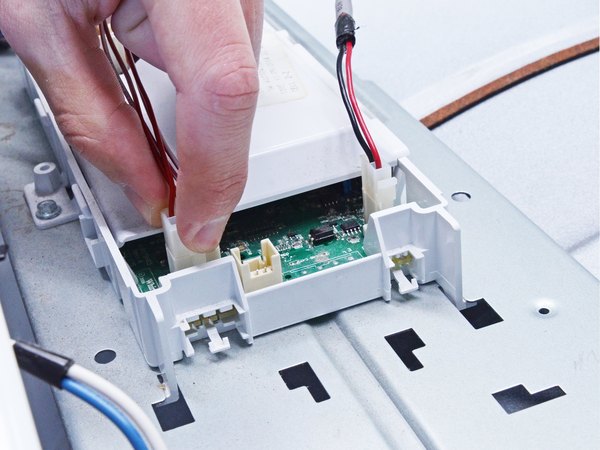

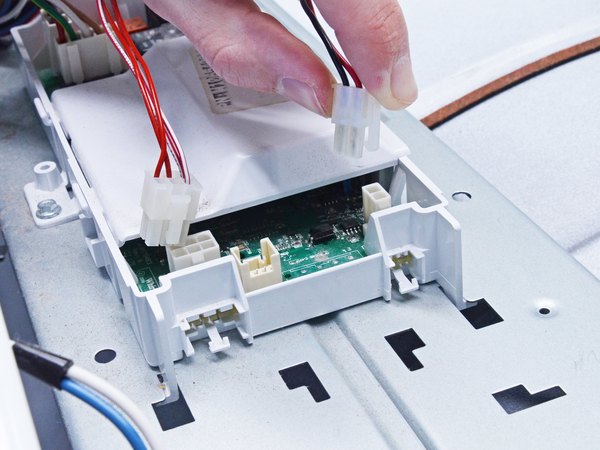

تمام کانکتورهایی که به نیمه جلویی برد اصلی وصل هستن رو با دقت جدا کن.

باز هم اگه نیاز بود از نحوه قرارگیری سیم‌ها در قسمت پشتی برد عکس بگیر تا موقع بستن خیالت راحت باشه.

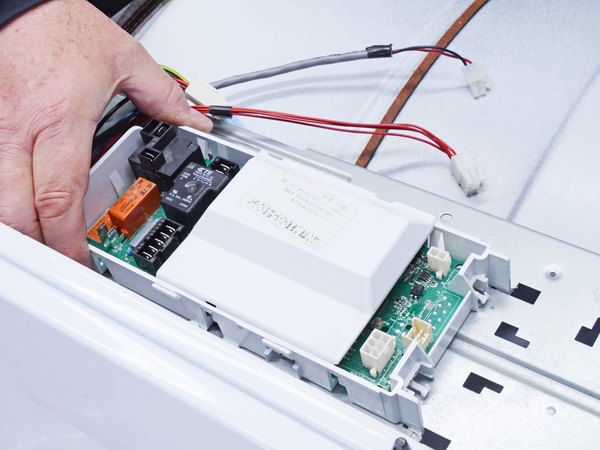

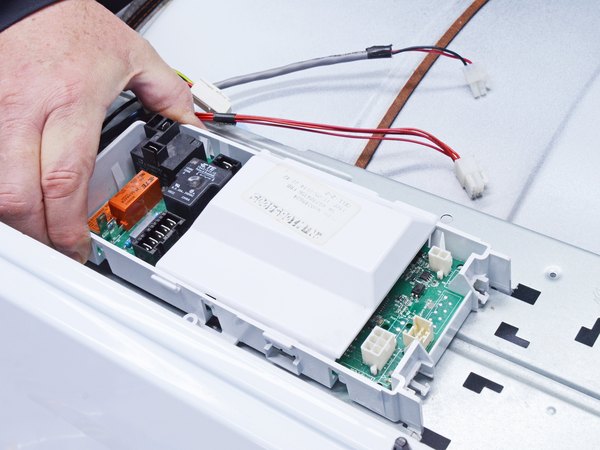

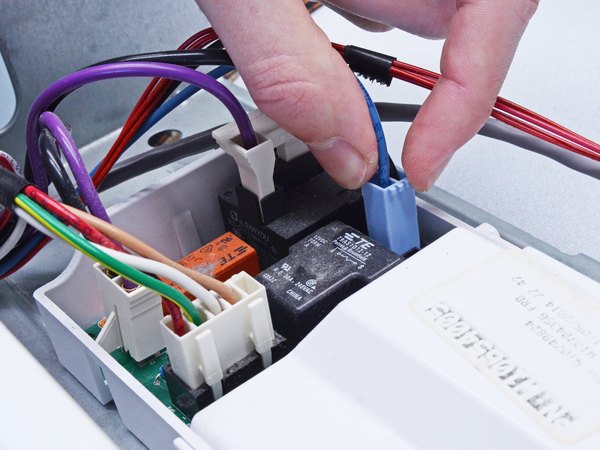

حالا تمام کانکتورهای نیمه پشتی برد اصلی رو هم یکی‌یکی جدا کن.

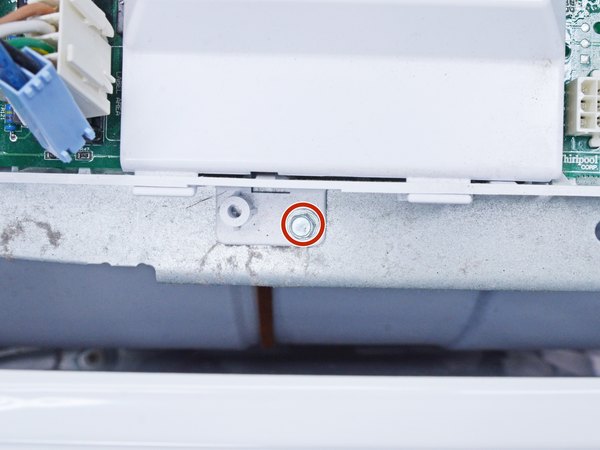

← پیچ‌گوشتی بکس 1/4 اینچی رو بردار و پیچ 12.8 میلی‌متری که برد اصلی رو به براکتش متصل کرده باز کن.

گوشه پشتی برد اصلی (نزدیک به دیواره‌های کناری شاسی) رو کمی به سمت بالا بکش.

هدف اینه که زبونه قفل‌کننده‌ای که کنار برد قرار داره آزاد بشه.

حالا برد اصلی رو به سمت جلوی خشک‌کن هل بده تا زبونه‌هایی که اون رو به براکت وصل کردن کاملا رها بشن.

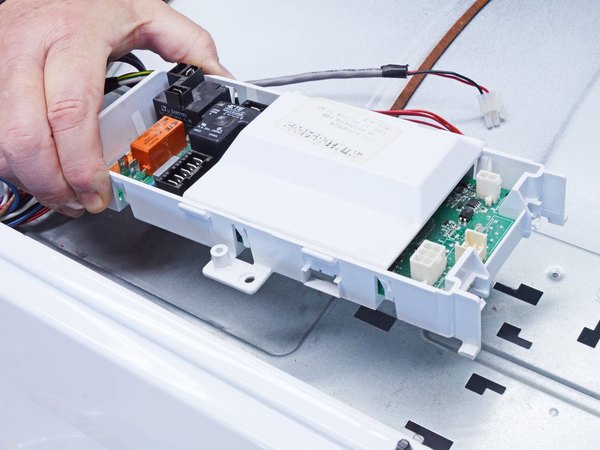

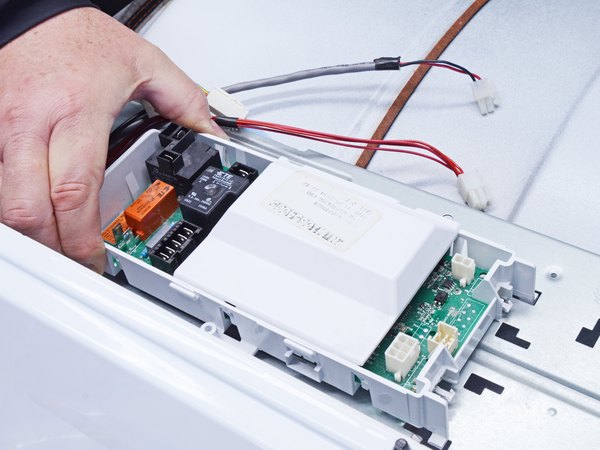

برد اصلی رو از روی براکتش بردار و یه جای امن و بدون الکتریسیته ساکن قرارش بده.

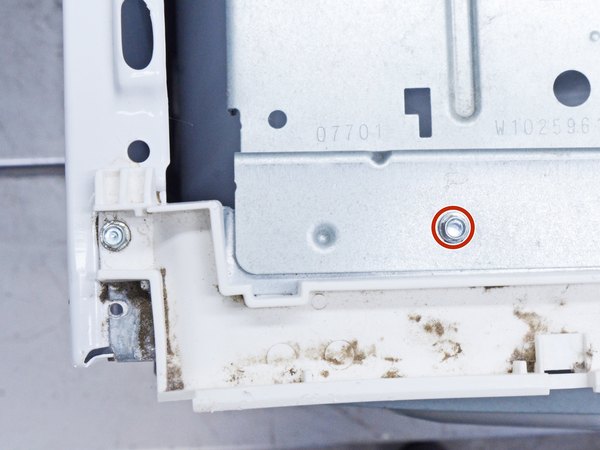

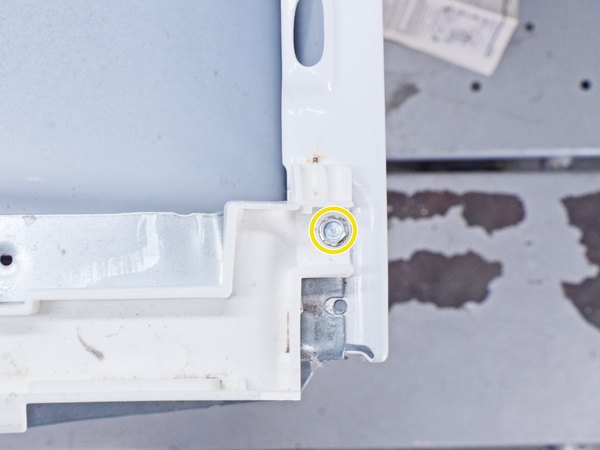

← دوباره از پیچ‌گوشتی بکس 1/4 اینچی استفاده کن و پیچ 16.4 میلی‌متری که براکت برد اصلی رو نگه داشته باز کن.

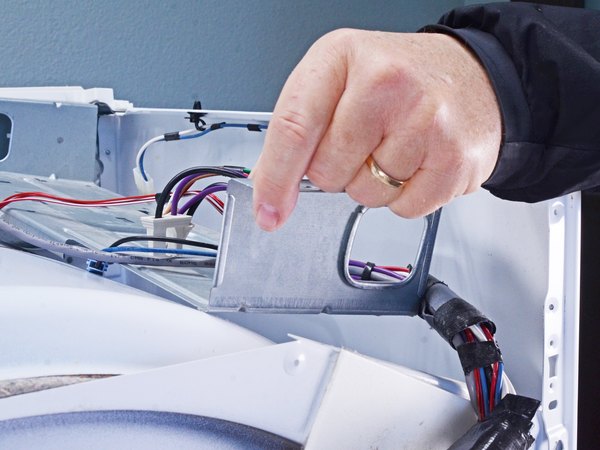

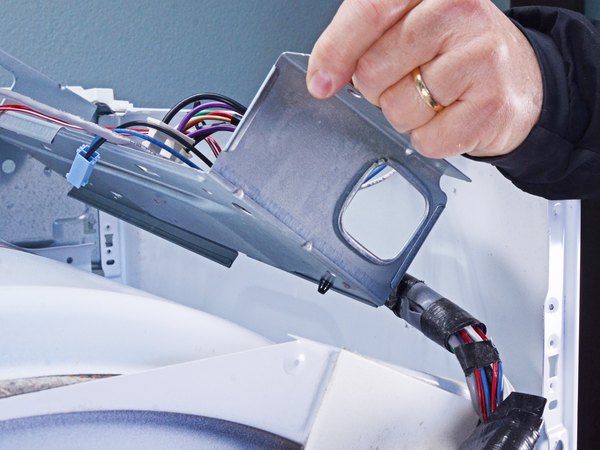

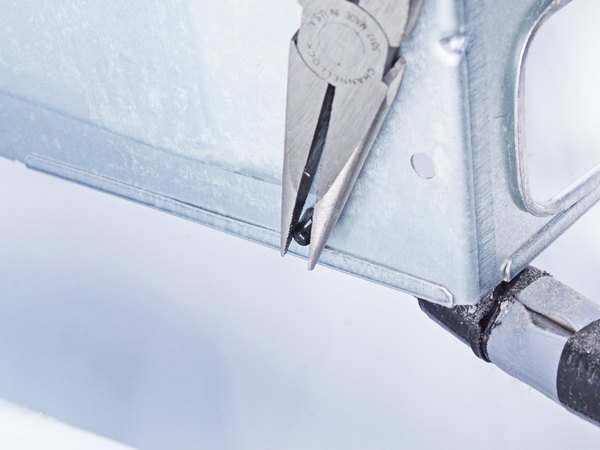

براکت برد رو از روی شاسی بلند کن و بچرخون تا قسمت زیرینش مشخص بشه. با یه دم‌باریک یا انبر دست مفصلی، باله‌های قفل‌شونده گیره نگهدارنده دسته سیم رو فشار بده. دسته سیم رو از براکت جدا کن و در نهایت براکت رو کاملا بردار.

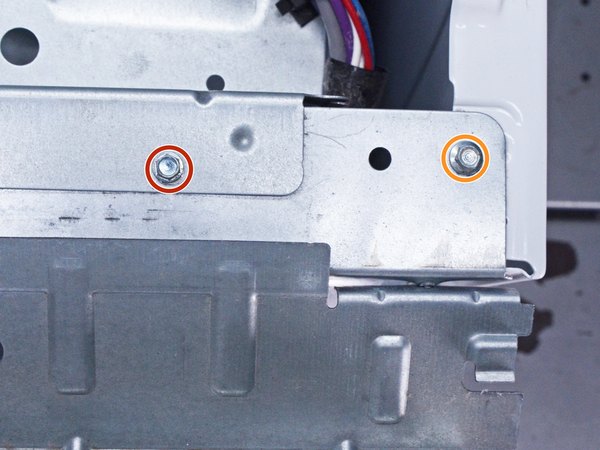

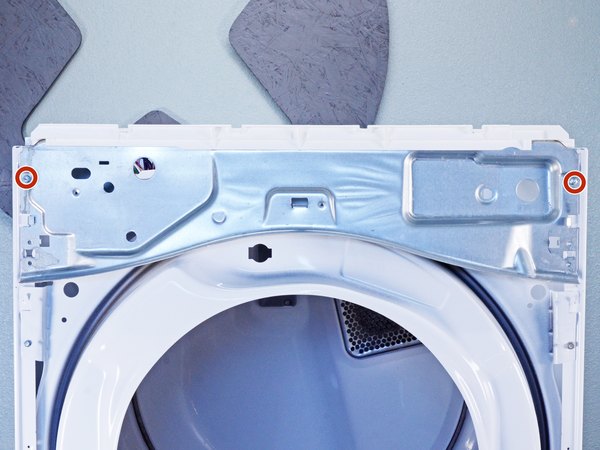

با پیچ‌گوشتی بکس 1/4 اینچی، دو تا پیچی که دیواره جلویی بالایی رو به شاسی متصل کردن باز کن. این پیچ‌ها شامل موارد زیر هستن:

← یه پیچ 16.4 میلی‌متری.

← یه پیچ 19.8 میلی‌متری.

← حالا با همون پیچ‌گوشتی، دو تا پیچ 16.5 میلی‌متری که قسمت پلاستیکی بالایی رو به دیواره وصل کردن هم باز کن.

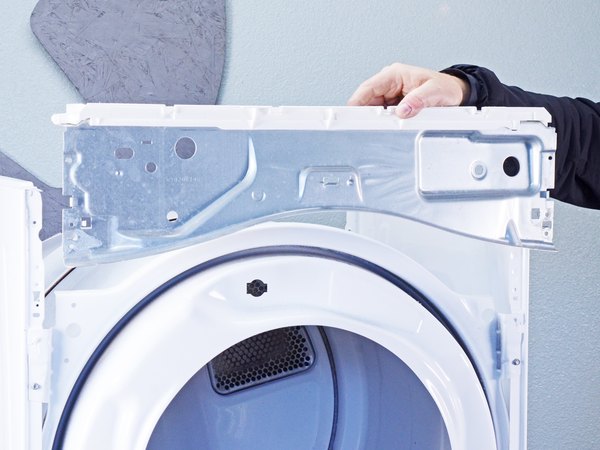

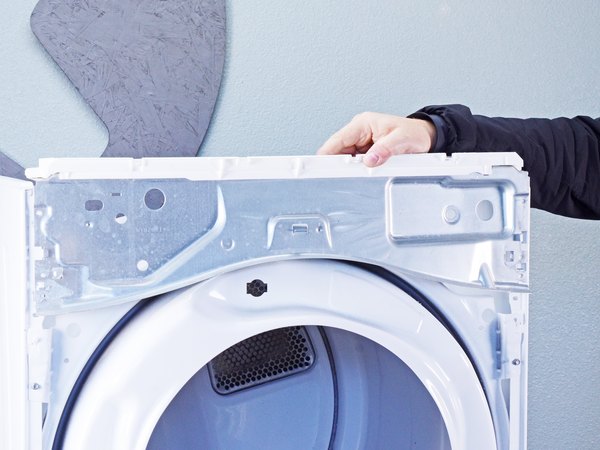

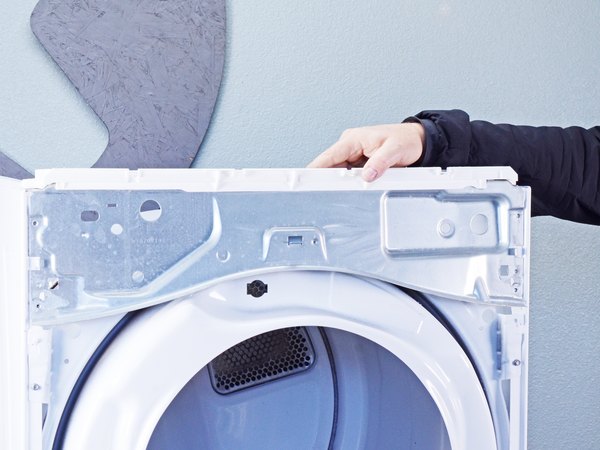

دیواره جلویی بالایی رو با دست بردار و کنار بذار.

قبل از انجام این مرحله، حتما مسیر رد شدن تسمه از روی پولی‌ها رو با دقت بررسی کن و تو ذهنت بسپار.

این مرحله خیلی حساسه! بازوی هرزگرد تحت فشار فنره. اگه یدفعه در بره ممکنه دستت رو گاز بگیره یا به سوییچ تسمه آسیب بزنه.

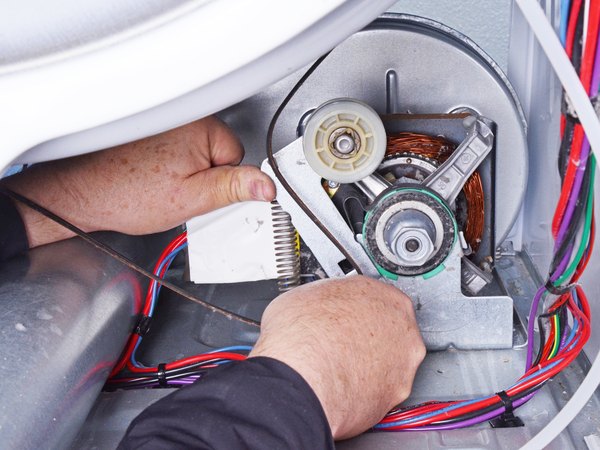

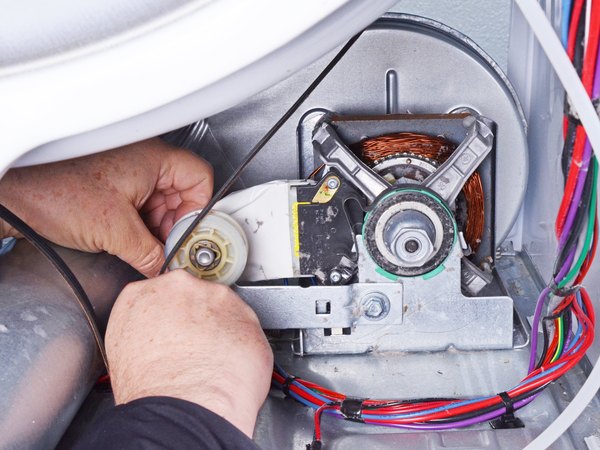

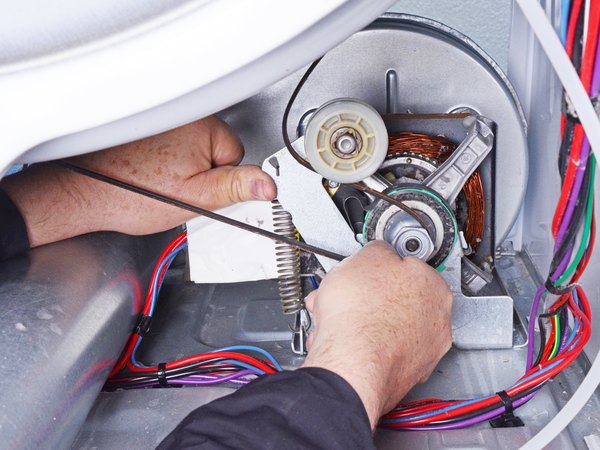

بازوی هرزگرد (قطعه فلزی شبیه به L برعکس) رو به سمت بالا هل بده تا کشش روی تسمه موتور آزاد بشه. در حالی که بازو رو بالا نگه داشتی، تسمه رو از روی پولی موتور در بیار. حالا بازوی هرزگرد رو خیلی نرم و آروم بیار پایین تا موازی با کف خشک‌کن قرار بگیره.

موقع جمع کردن دستگاه، به عکس‌ها یا یادداشت‌هایی که برداشتی نگاه کن تا تسمه رو دقیقا تو مسیر درستش جا بندازی.

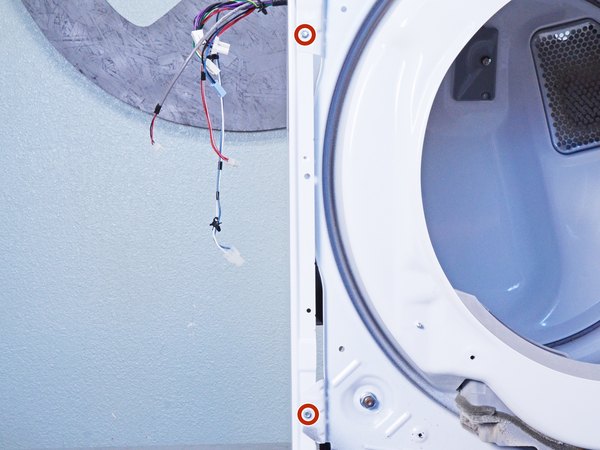

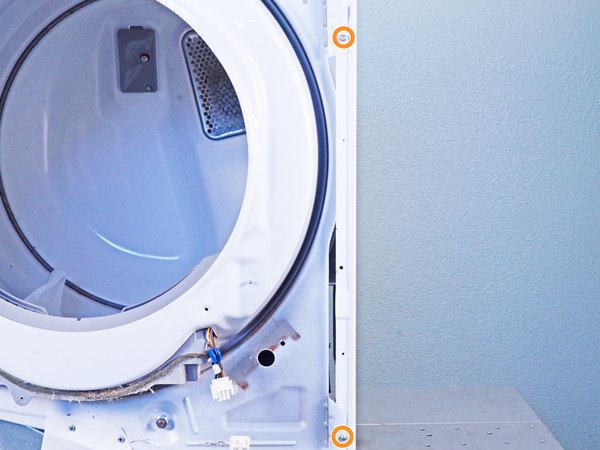

از پیچ‌گوشتی بکس 1/4 اینچی استفاده کن تا چهار تا پیچی که دیواره جلویی پایینی رو نگه داشتن باز کنی:

← دو تا پیچ 16.1 میلی‌متری در سمت چپ دیواره.

← دو تا پیچ 13.2 میلی‌متری در سمت راست دیواره.

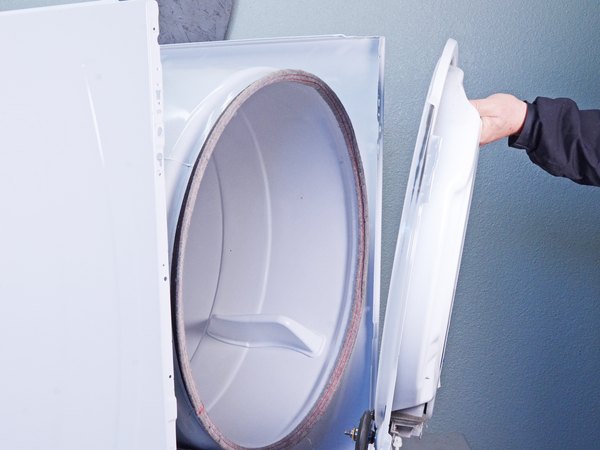

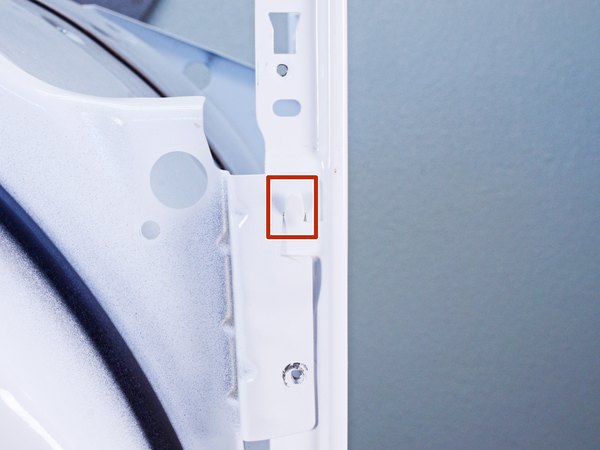

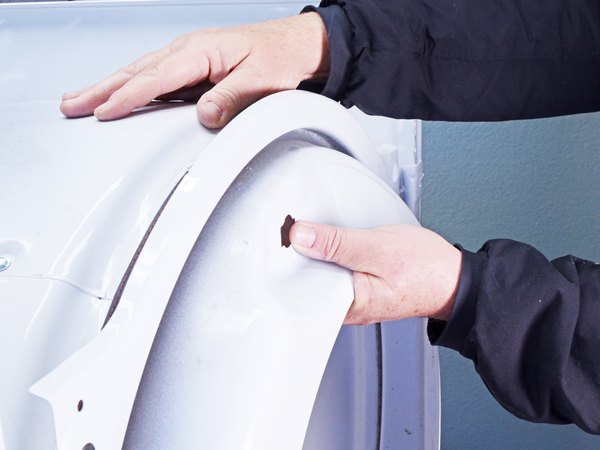

← در حالی که درام (دیگ خشک‌کن) رو با یه دستت نگه داشتی تا نیفته، دیواره جلویی پایینی رو از روی قلاب‌های شاسی بلند کن.

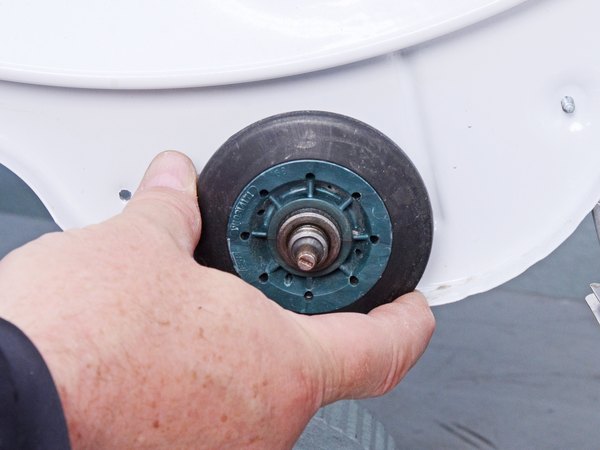

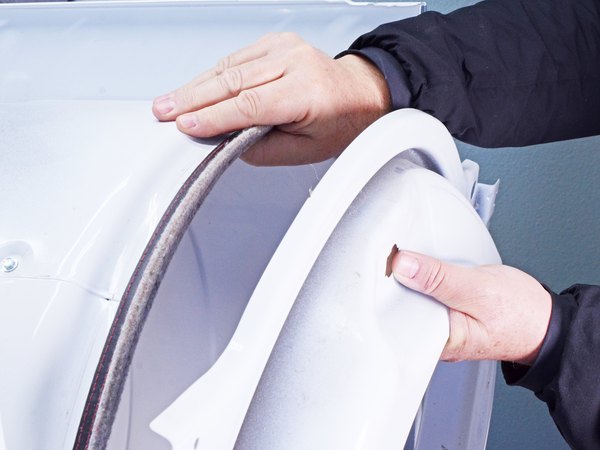

دیواره رو حدود 5 سانتی‌متر بیار پایین تا غلتک‌های درام که زیرش قایم شدن آزاد بشن. همچنان درام رو مهار کن و دیواره رو کاملا از دستگاه خارج کن.

موقع بستن دستگاه، اول دیواره رو به سمت راست کج کن تا غلتک‌ها زیر لبه جلویی درام قرار بگیرن. وقتی درام روی غلتک‌ها نشست، می‌تونی دیواره رو صاف کنی و سر جاش ببندی.

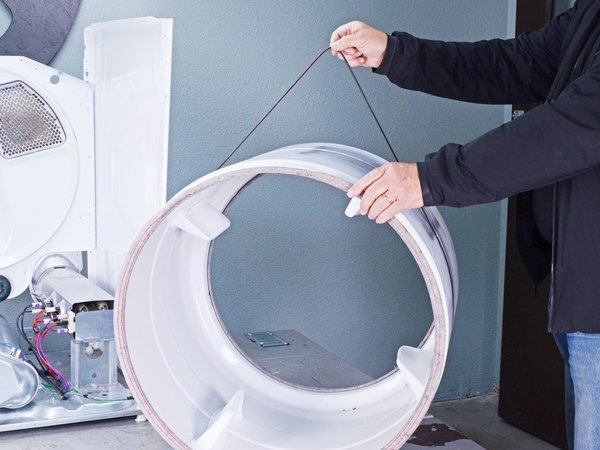

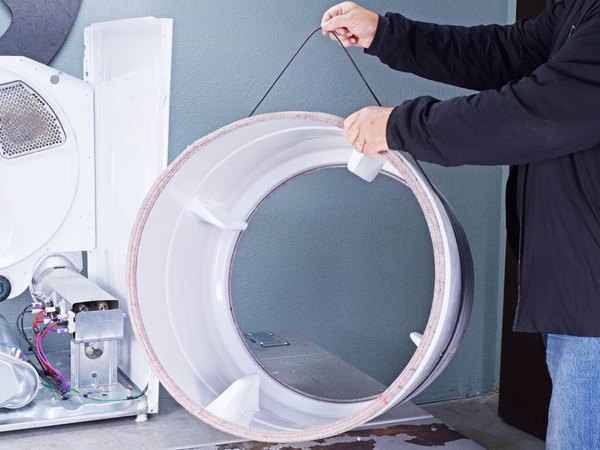

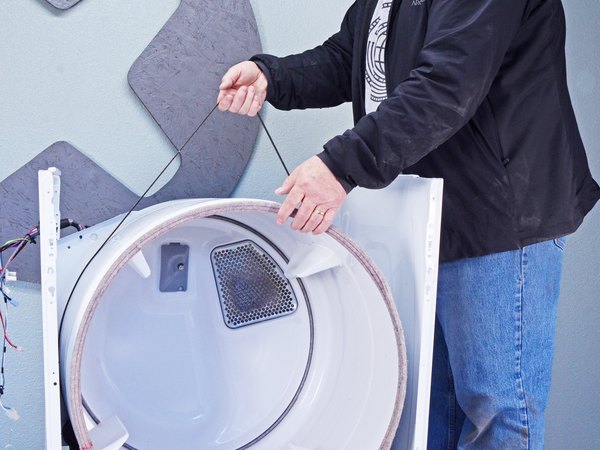

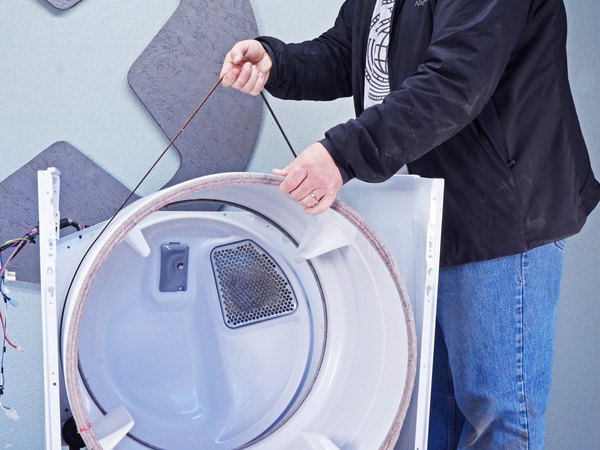

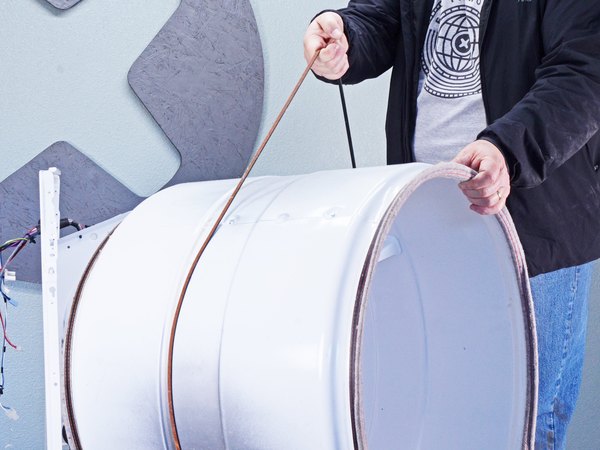

از خود تسمه به عنوان دستگیره استفاده کن و درام رو چند سانتی‌متر بکش بالا. حالا درام رو به سمت بیرون بچرخون و از دهانه جلویی خشک‌کن بکشش بیرون.

حواست باشه کدوم سمت درام رو به جلو قرار داشت تا موقع بستن برعکس جا نزنی.

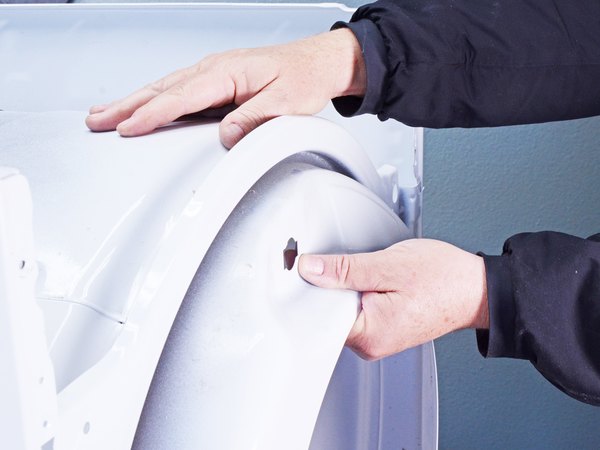

اگه تسمه‌ات پاره شده و نمی‌تونی ازش کمک بگیری، برو جلوی دستگاه، دستات رو بنداز داخل درام، بلندش کن و بکشش بیرون. برای این کار داشتن یه نیروی کمکی عالیه.

موقع نصب دوباره دیواره جلویی، حتما چک کن که درام درست روی غلتک‌ها نشسته باشه. عجله نکن و با زور چیزی رو جا نزن.

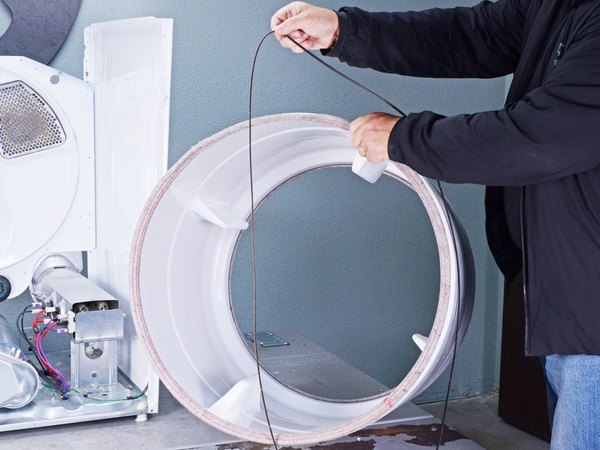

تسمه رو از روی بدنه درام سر بده و کاملا درش بیار.

اگه تسمه‌ات هنوز سالمه و قراره دوباره استفاده بشه، نذار روی زمین کشیده بشه تا آسیبی نبینه.

نکته خیلی مهم موقع جا زدن تسمه جدید: سمت صاف تسمه باید رو به بیرون باشه و ***سمت شیاردار تسمه باید روی بدنه درام بشینه***.

موقع نصب، مطمئن شو که تسمه کاملا سفت و محکم دور درام کشیده شده باشه.

خسته نباشی! کار تعویض تسمه موتور هم با موفقیت تموم شد. حالا برای جمع کردن خشک‌کن، کافیه همین مراحل رو از آخر به اول تکرار کنی. فقط حواست باشه که تسمه دقیقا تو مسیر پولی‌ها و هرزگرد درست جا بیفته تا دستگاه مثل ساعت کار کنه.
