تعویض مادربرد کیندل پیپروایت نسل ۱

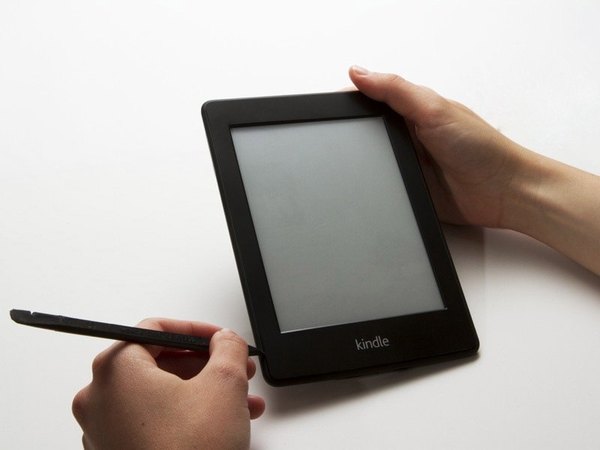

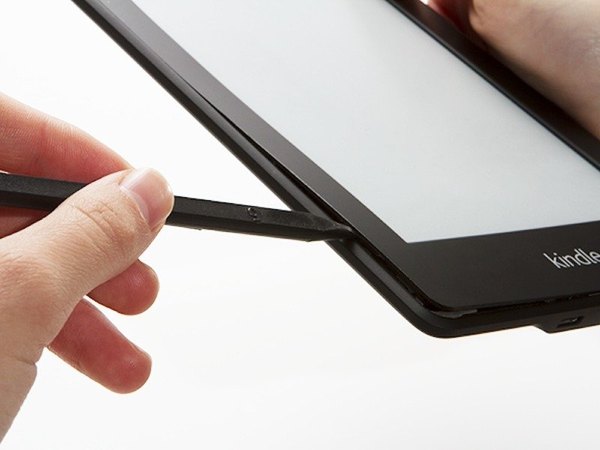

با یه اسپاجر یا ابزار بازکننده پلاستیکی، خیلی آروم قاب دور صفحه نمایش رو جدا کن. بهتره کار رو از گوشه‌ها شروع کنی و کم‌کم دور تا دور قاب پیش بری تا راحت‌تر باز بشه.

حواست باشه اسپاجر رو خیلی زیر قاب نبری؛ این کار می‌تونه خیلی راحت به خود صفحه نمایش آسیب بزنه.

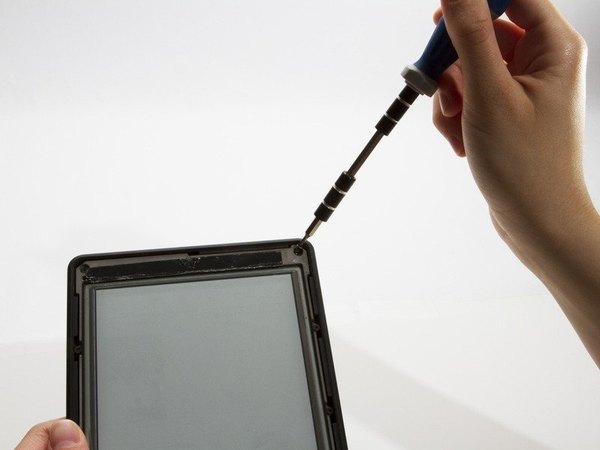

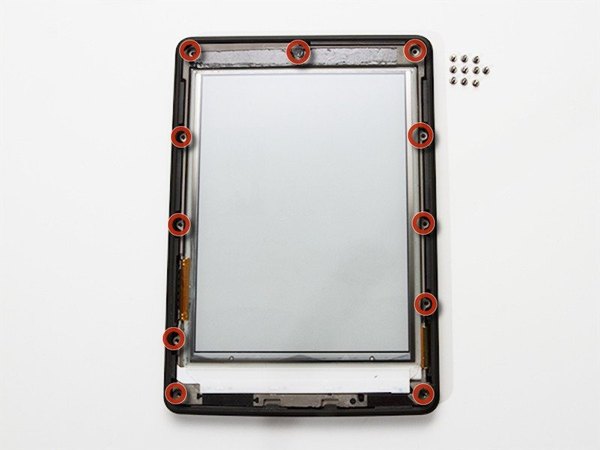

← حالا باید 11 تا پیچ 3.0 میلی‌متری چهارسو که دور فریم میانی قرار گرفتن رو باز کنی.

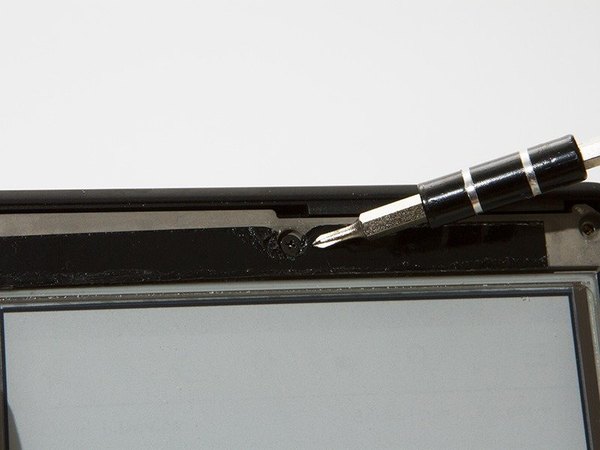

بالای صفحه نمایش یه نوار چسب مشکی هست که یکی از پیچ‌ها رو پوشونده؛ اول چسب رو کنار بزن تا بتونی بازش کنی.

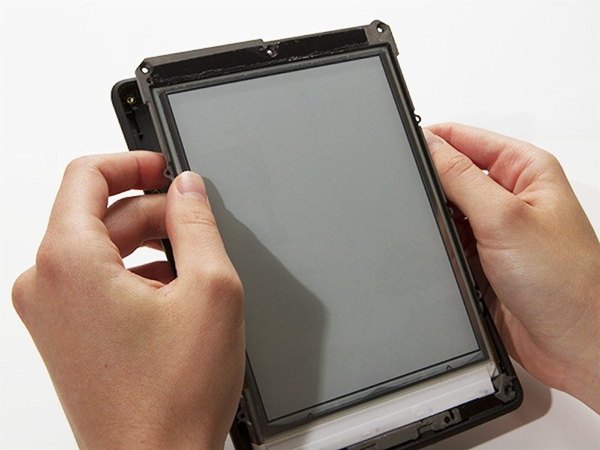

فریم میانی (شاسی) رو به سمت بالا بکش و از روی قاب دستگاه جدا کن.

اگه دیدی فریم گیر کرده و بیرون نمیاد، اول یه کم به سمت چپ هلش بده و بعد بلندش کن.

فریم میانی رو برگردون تا بتونی باتری دستگاه رو ببینی.

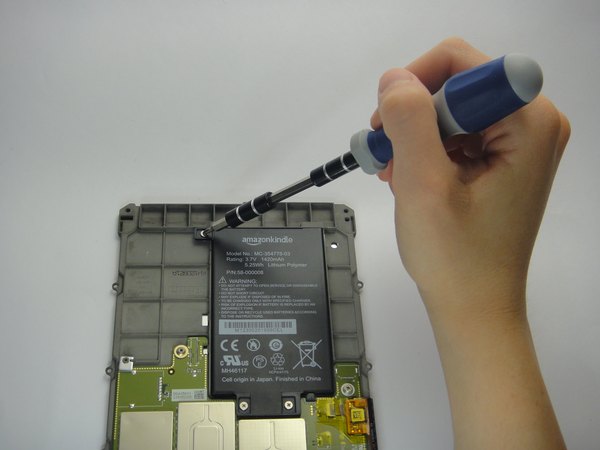

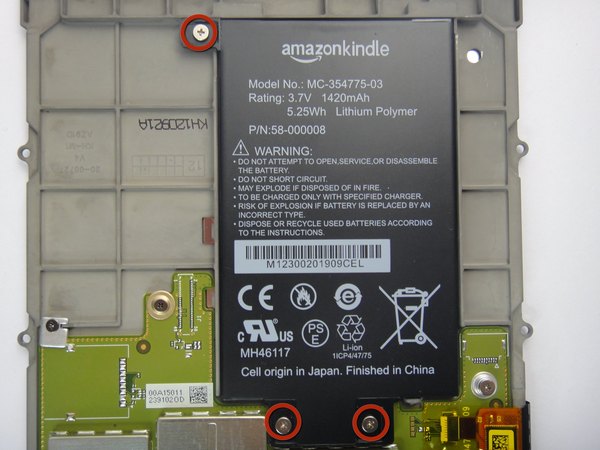

← سه تا پیچ 3.0 میلی‌متری چهارسو که باتری رو روی فریم نگه داشتن، باز کن.

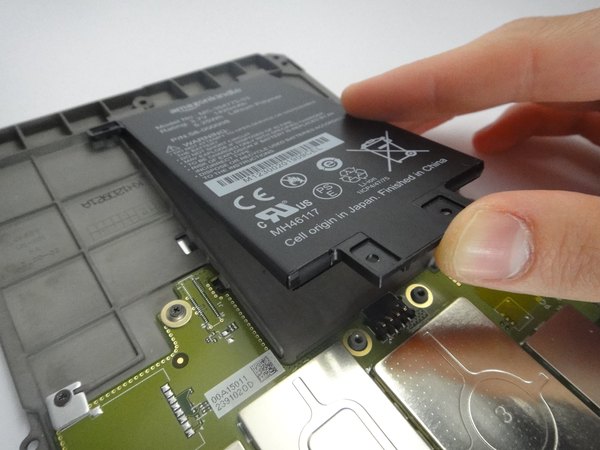

باتری رو خیلی آروم از قسمت پایینش بلند کن و به صورت کشویی از داخل فریم میانی بیرون بکش.

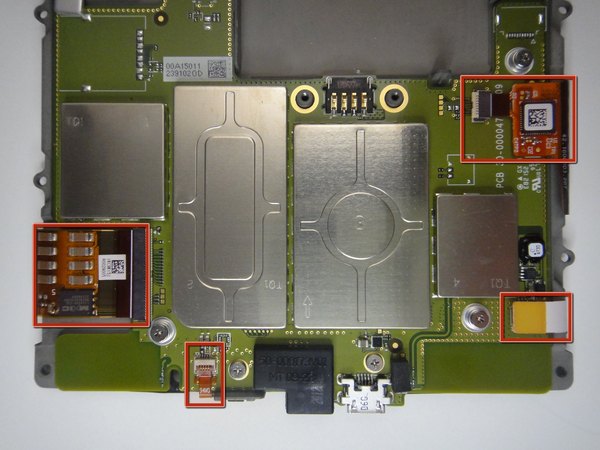

حالا که قاب و باتری رو از فریم جدا کردی، وقتشه که تمام کابل‌های متصل به مادربرد رو باز کنی.

دستگاه رو طوری بذار که پشت فریم میانی رو به بالا باشه. کار رو از کابلی که تو گوشه پایین سمت چپ قرار داره شروع کن.

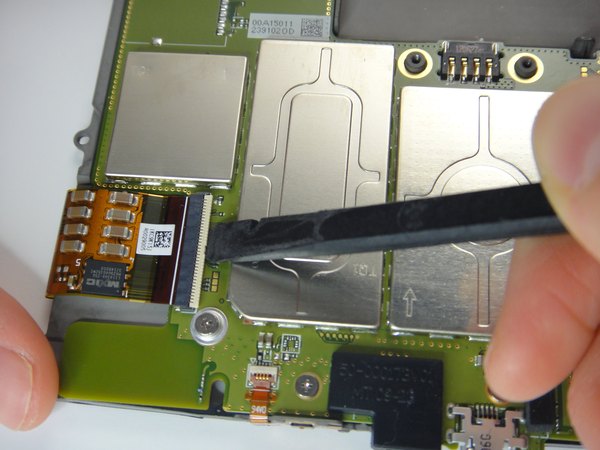

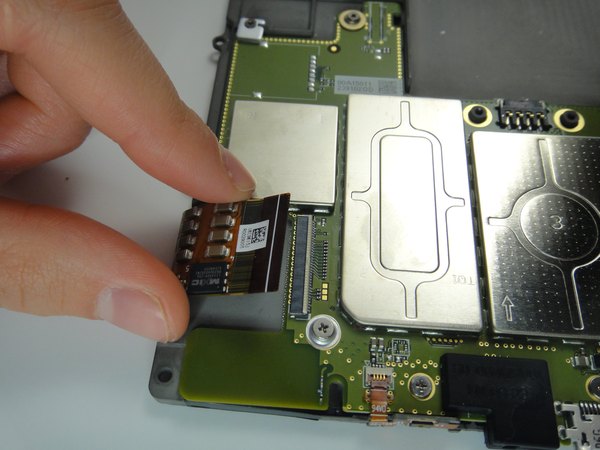

با نوک اسپاجر، قفل سفید رنگ روی کانکتور رو به بالا بده تا باز بشه و بعد کابل فلت رو آروم بیرون بکش. خلاف عقربه‌های ساعت پیش برو و همین کار رو برای کابل‌های بعدی تکرار کن. فقط یادت باشه کابل فلت کوچیکی که پایین هست قفل نداره و فقط کافیه خیلی با احتیاط بکشیش بیرون.

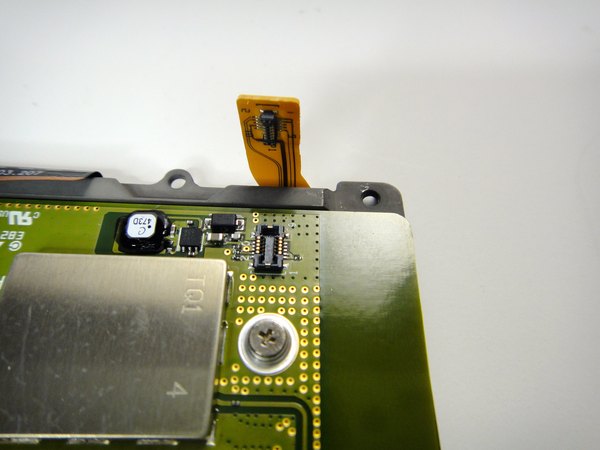

← کابل فلت سفید رنگ رو با بلند کردن کانکتور پلاستیکی زرد رنگش، به آرومی جدا کن.

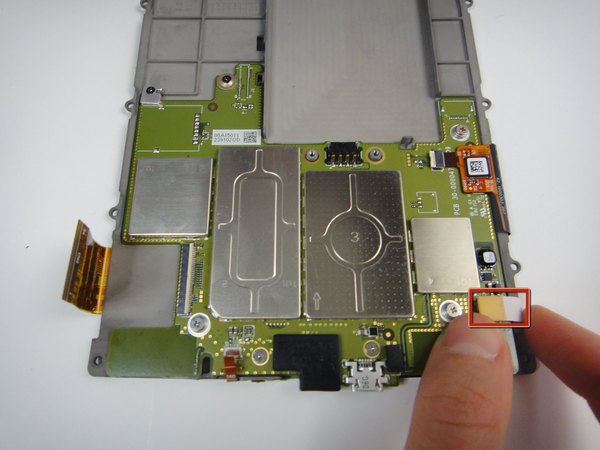

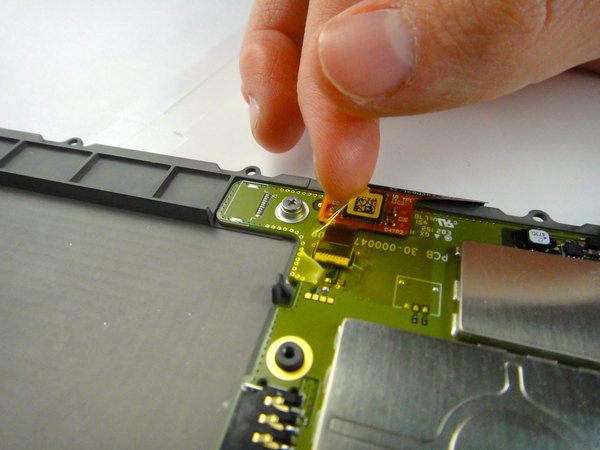

چسب زرد ضدالکتریسیته ساکن که روی کانکتور کابل فلت صفحه نمایش چسبیده رو بکن و کنار بذار.

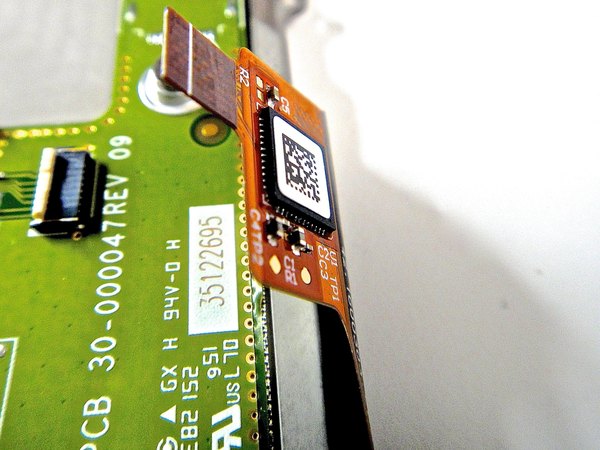

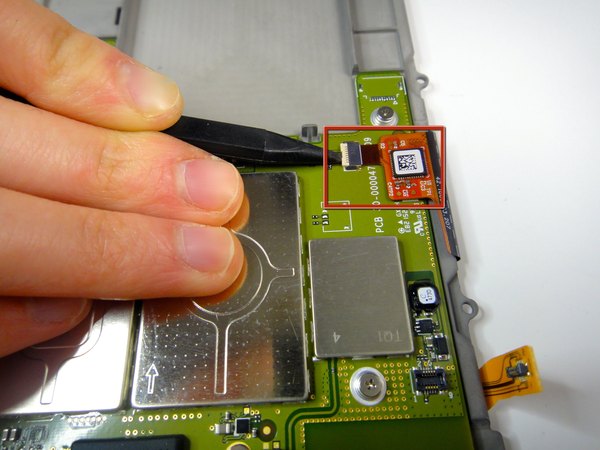

← از یه اسپاجر استفاده کن تا قفل کانکتور رو باز کنی و کابل رو ازش جدا کنی.

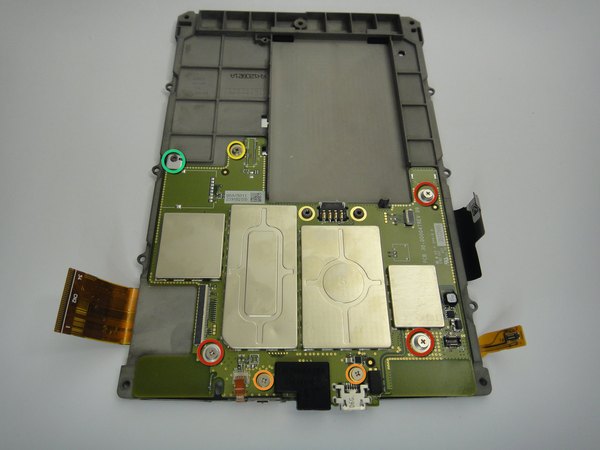

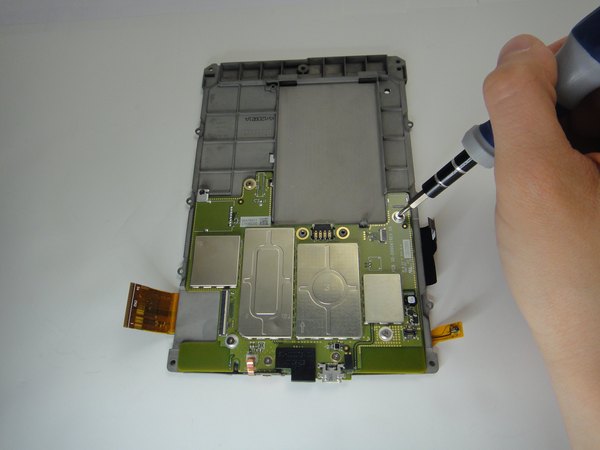

حالا با همون پیچ‌گوشتی چهارسو، 7 تا پیچ 3.0 میلی‌متری که مادربرد رو سر جاش نگه داشتن باز کن. این پیچ‌ها انواع مختلفی دارن:

← سه تا پیچ نقره‌ای رنگ که واشر نقره‌ای دارن.

← دو تا پیچ نقره‌ای که بدون واشر هستن.

← یه دونه پیچ مشکی با واشر طلایی رنگ.

← و یه پیچ مشکی دیگه که واشر مربعی داره.

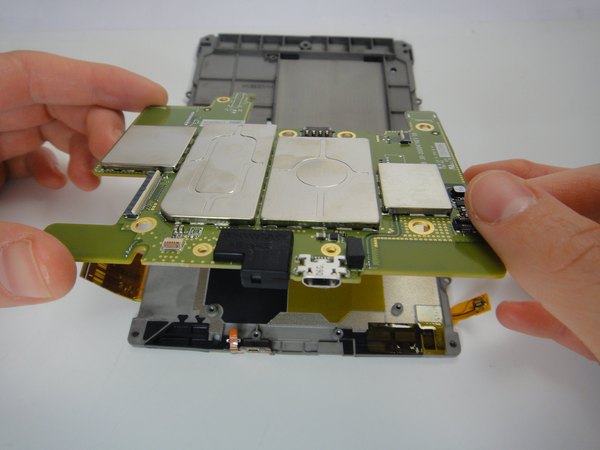

مادربرد قدیمی و خراب رو به آرومی از روی دستگاه بردار.

دمت گرم که تا اینجای کار با دقت پیش رفتی! حالا کافیه مادربرد جدید رو سر جاش بذاری و همین مراحل رو از آخر به اول انجام بدی تا دستگاه بسته بشه. اگه این آموزش از آیسی‌مدار برات مفید بود، حتما لینک این صفحه رو برای دوستات هم بفرست تا اونا هم بتونن خودشون تعمیرکار دستگاهشون باشن.
