کالبدشکافی و بررسی قطعات کیندل فایر HD 6

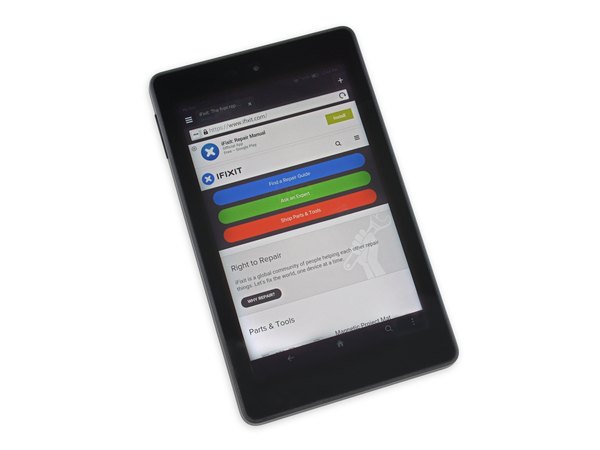

یه تبلت ارزون‌قیمت از برند آمازون! بیا ببینیم در ازای پولی که بابت این کیندل فایر HD 6 می‌دیم، چه سخت‌افزاری دریافت می‌کنیم:

← صفحه نمایش لمسی 6 اینچی HD با رزولوشن 1280 در 800 و تراکم 252 پیکسل بر اینچ.

← پردازنده 4 هسته‌ای (دو هسته با فرکانس 1.5 گیگاهرتز و دو هسته با فرکانس 1.2 گیگاهرتز).

← یک گیگابایت حافظه رم (RAM).

← حافظه داخلی 8 گیگابایتی (که 4.5 گیگش در دسترسه) یا 16 گیگابایتی (با 11.6 گیگ فضای خالی).

پشتیبانی از وای‌فای تک‌آنته، شتاب‌سنج، ژیروسکوپ و بلوتوث.

← دوربین سلفی با کیفیت VGA و دوربین اصلی 2 مگاپیکسلی با قابلیت ضبط ویدئوی HD.

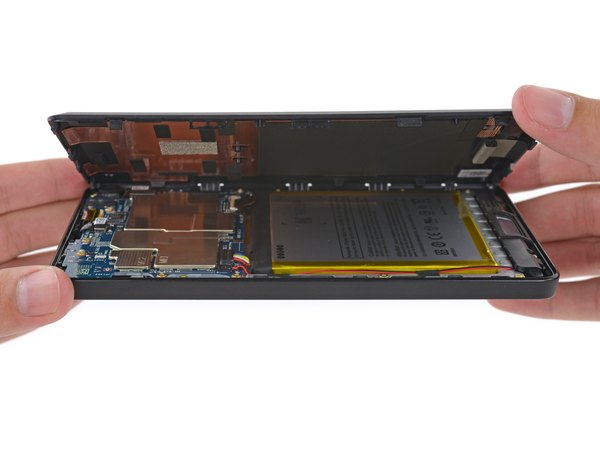

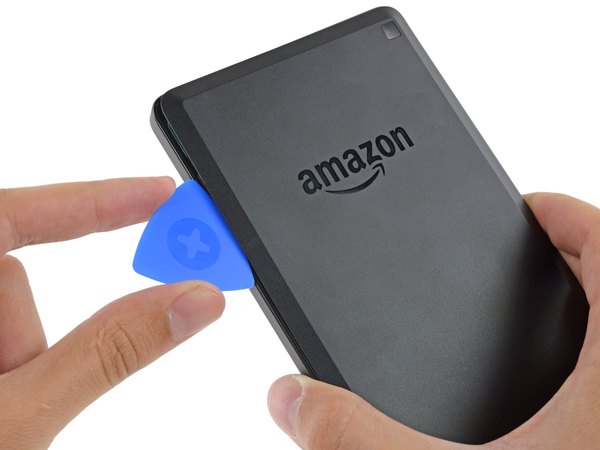

خبر خوب برای تعمیرکارها! برای باز کردن قاب این تبلت به هیچ ابزار پیچیده‌ای نیاز نداری. فقط با یه پیک پلاستیکی می‌تونی خارهای قاب رو آزاد کنی؛ چون خبری از چسب برای نگه داشتن پنل پشتی نیست. این طراحی خیلی آشناست! انگار فایر HD 6 نسخه کوچیک‌شده همون کیندل فایرهای قدیمیه. این تبلت با اینکه خیلی ساده ساخته شده، اما از نظر داخلی به‌شدت بهینه‌سازی شده (بماند که از بیرون هم حسابی آب رفته!).

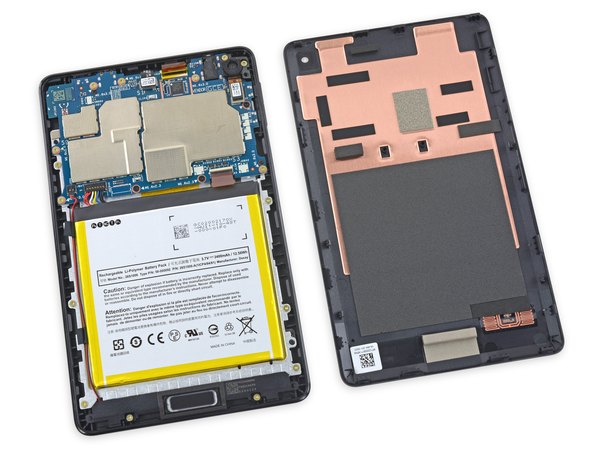

با همون نگاه اول متوجه می‌شیم که مادربرد، دوربین پشت، باتری و اسپیکر خیلی راحت در دسترس هستن و میشه زود بازشون کرد...

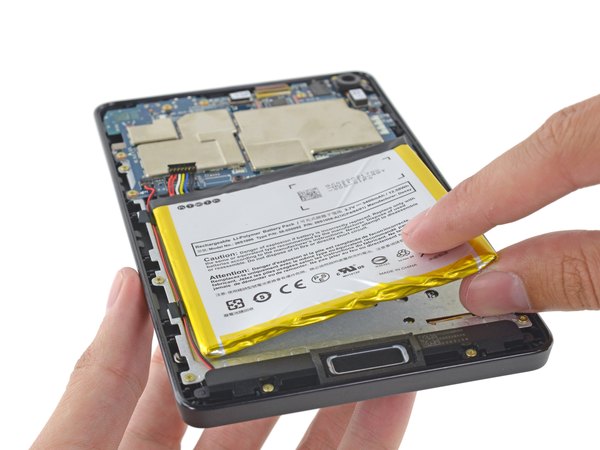

البته فقط فکرمون این بود که راحت باز میشن! باتری با اینکه همون بالا جا خوش کرده و به نظر میاد راحت جدا میشه، اما اصلا قصد نداره به این سادگی‌ها دل بکنه.

آمازون عزیز، میشه لطفا از این چسب‌های فوق‌العاده قوی برای باتری استفاده نکنی؟ ممنون میشیم!

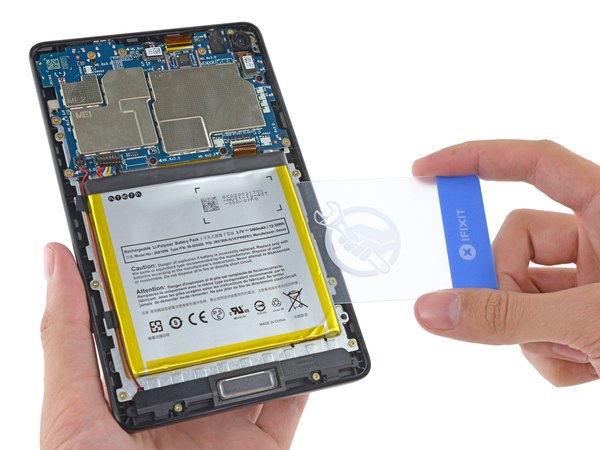

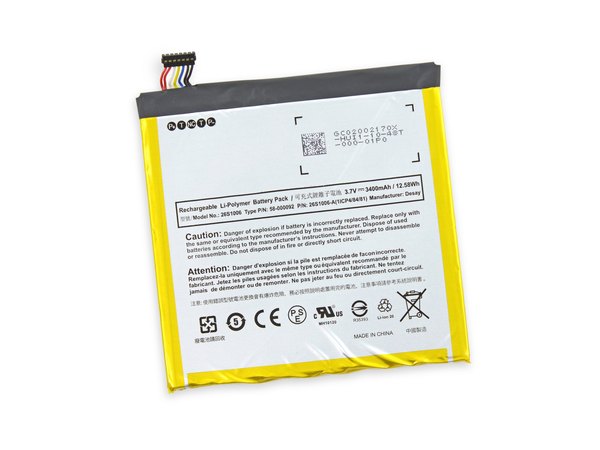

حتی با وجود کارت‌های پلاستیکی، مجبور شدیم برای بیرون آوردن باتری زور زیادی بزنیم. باتری لیتیوم پلیمری کیندل فایر HD 6 با ولتاژ 3.7 ولت و ظرفیت 3400 میلی‌آمپر ساعت (12.6 وات‌ساعت) کار می‌کنه و حدود 60 گرم وزن داره که می‌شه یک‌پنجم کل وزن تبلت! آمازون قول داده که این باتری حدود 8 ساعت دوام بیاره، اما خودش هم اخطار داده که "نتایج ممکنه متفاوت باشه".

جهت مقایسه، کیندل HDX هفت اینچی باتری 17.29 وات‌ساعتی داشت و نسل اول کیندل فایر 7 اینچی هم از باتری 16.28 وات‌ساعتی استفاده می‌کرد.

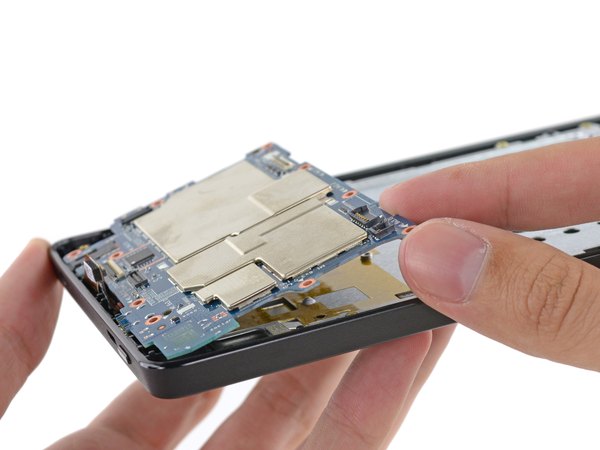

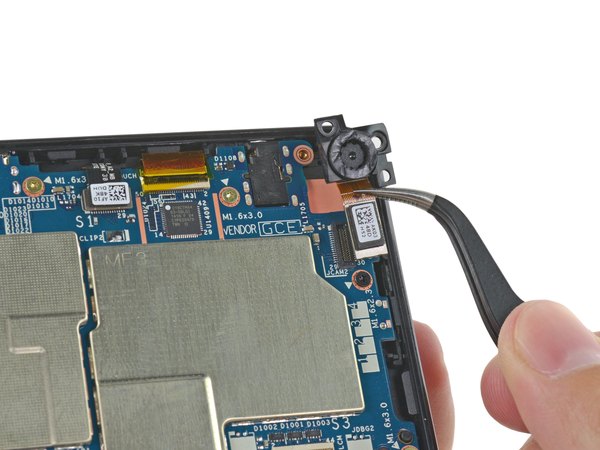

حالا که درگیر جدا کردن قطعات ماژولار شدیم، اسپیکر، دوربین پشتی و بالاخره (بعد از اون همه کلنجار رفتن با چسب باتری) مادربرد رو هم بیرون میاریم. دوربین 2 مگاپیکسلی پشتی همون‌طور که از اسمش پیداست، فقط در حد رفع تکلیفه و نباید انتظار زیادی ازش داشته باشی. اگه دلت برای کیفیت عکس‌های گوشی‌های تاشوی قدیمی تنگ شده، این دوربین دقیقا همون حس رو بهت میده!

البته طبق گفته‌های آمازون، همین دوربین توانایی ثبت عکس‌های رزولوشن بالا (حتی پانوراما و HDR) و ضبط ویدئوهای 1080p رو داره.

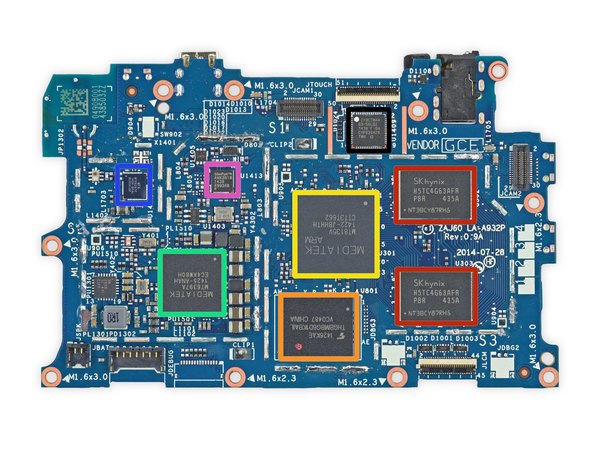

بیا ببینیم روی مادربرد کیندل فایر HD 6 چه آیسی‌هایی نصب شده که موتور محرک این تبلت هستن:

← دو تا تراشه رم 512 مگابایتی DDR3L مدل H5TC4G63AFR ساخت شرکت SK Hynix (که در مجموع میشه 1 گیگابایت).

← تراشه حافظه فلش 8 گیگابایتی e-MMC مدل THGBMBG6D1KBAIL ساخت توشیبا.

← پردازنده اصلی مدل MT8135 ولت ساخت مدیاتک (MediaTek).

← آیسی مدل MT6397A ساخت مدیاتک.

کنترلر وای‌فای و بلوتوث مدل MT6628TP ساخت مدیاتک.

← آیسی ارتباطی SlimPort مدل ANX3618.

آیسی Cypress Semiconductor مدل CY8CTMA4.

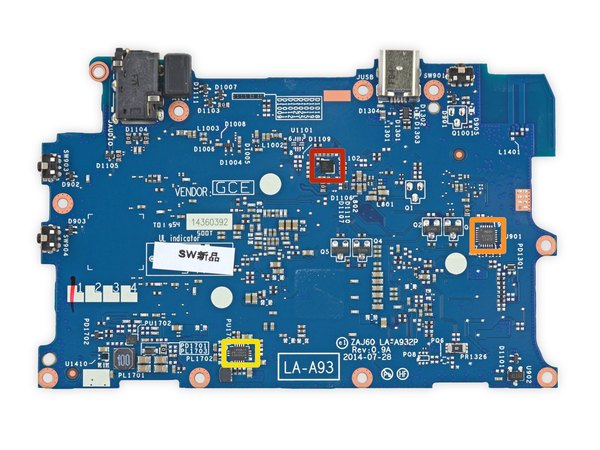

چند تا آیسی کوچیک دیگه هم اون‌ور مادربرد (پشت برد) جا خوش کردن:

← آمپلی‌فایر صوتی مجهز به تشخیص جک هدفون مدل MAX97236 ساخت Maxim Integrated.

← آیسی با شماره سریال M651 X171C1 L146.

← تراشه مدل NT50357 ساخت Novatek.

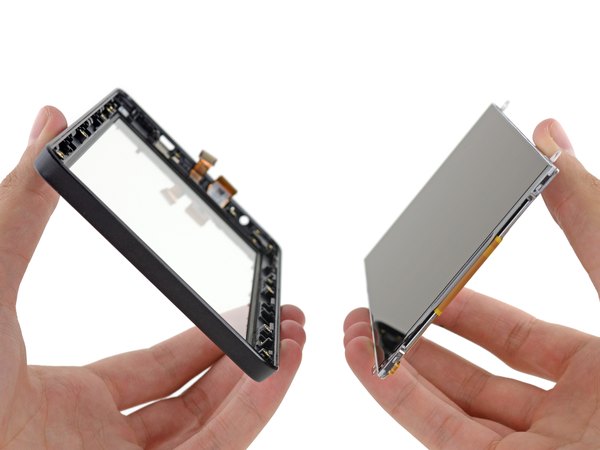

نکته خیلی جالب اینه که اینجا خبری از چسب‌های نوری (OCA) بین تاچ و ال‌سی‌دی نیست! خیلی وقت بود تبلتی ندیده بودیم که شیشه رویی و پنل نمایشگرش به هم پرس نشده باشن و راحت از هم جدا بشن.

این سبک طراحی نشون میده که آمازون هنوز هم به همون اصول ساخت نسل اول کیندل فایر وفادار مونده.

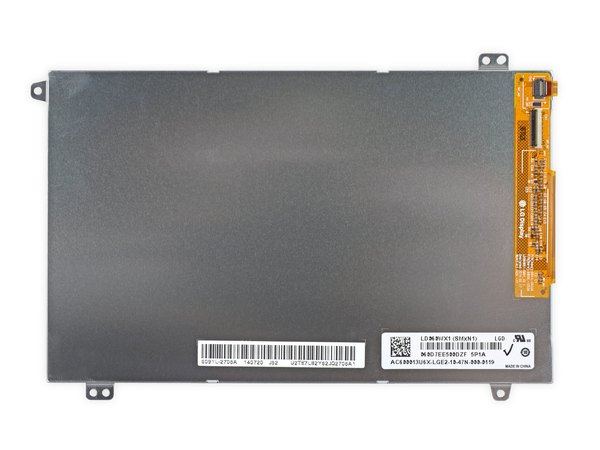

پنل نمایشگر 6 اینچی با رزولوشن 1280 در 800 رو شرکت ال‌جی (LG Display) ساخته. مجموعه شیشه جلویی شامل دیجیتایزر (تاچ‌اسکرین) و دوربین سلفی میشه.

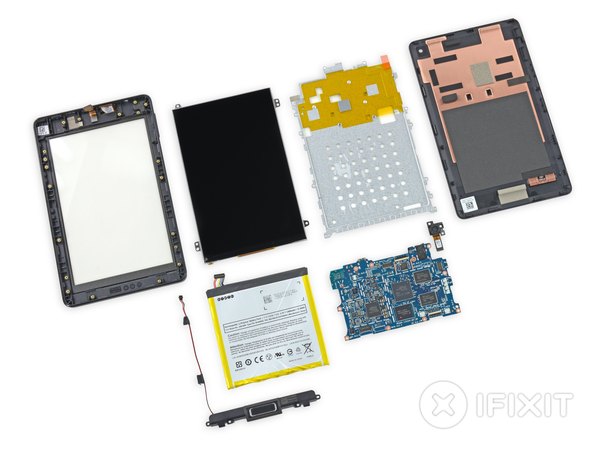

در نهایت، امتیاز تعمیرپذیری تیم آیسی‌مدار برای کیندل فایر HD 6: 8 از 10 (عدد 10 یعنی راحت‌ترین حالت برای تعمیر).

← قاب پشتی خیلی راحت باز میشه و دسترسی به قطعات داخلی بدون دردسره.

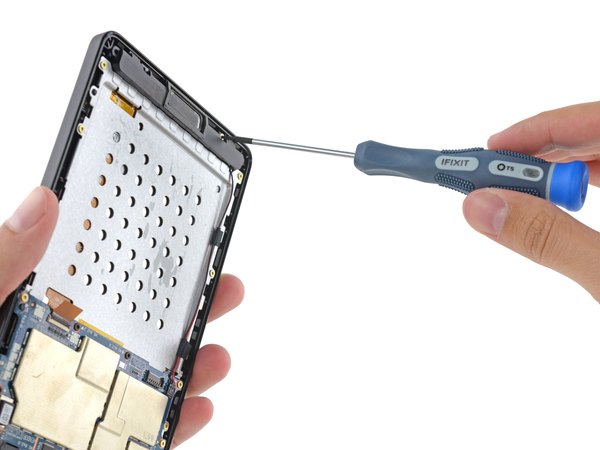

← تمام پیچ‌های داخلی از نوع تورکس T5 هستن و فقط با داشتن یه مدل پیچ‌گوشتی می‌تونی کل دستگاه رو باز کنی.

← طراحی ساده و امکانات محدود باعث شده قطعات کمتری تو دستگاه استفاده بشه که همین موضوع، کالبدشکافی و تعمیر رو خیلی راحت‌تر کرده.

← چسب باتری خیلی بیشتر از حد نیازه و همین مسئله بیرون آوردن باتری رو سخت و حتی خطرناک می‌کنه.

← شیشه جلویی به فریم پلاستیکی پرس شده؛ این یعنی اگه بخوای شیشه شکسته رو عوض کنی حتما به سشوار صنعتی نیاز داری یا اینکه مجبوری کل مجموعه شیشه و فریم رو با هم تعویض کنی.

کمبود قطعات یدکی تو بازار همیشه یکی از مشکلات تعمیر کیندل‌ها بوده و امیدواریم این مدل هم به اون سرنوشت دچار نشه. در کل با یه تبلت ساده و خوش‌تعمیر روبه‌رو بودیم. اگه از این کالبدشکافی در آیسی‌مدار لذت بردی، حتما لینک این صفحه رو برای همکارات هم بفرست تا اونا هم از دیدن داخل این تبلت اقتصادی آمازون بی‌نصیب نمونن!
