کالبدشکافی و بررسی قطعات داخلی کیندل وویج

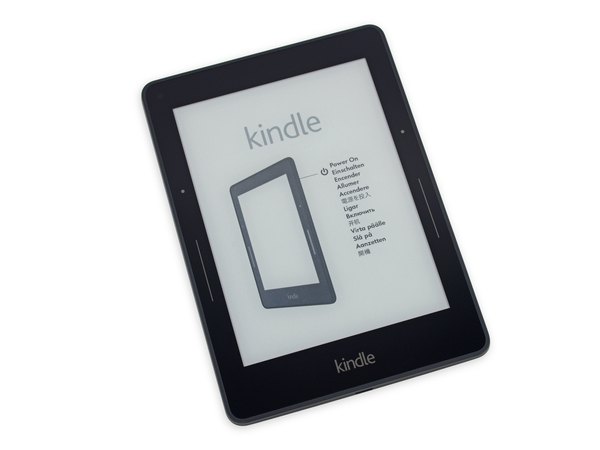

اگه دنبال مشخصات سخت‌افزاری عجیب‌وغریب تبلت‌های پرچم‌دار هستی، باید بگم اینجا خبری ازشون نیست. ما با یک کتاب‌خوان الکترونیکی طرفیم که کارها رو به روش خاص و بهینه خودش انجام می‌ده:

← صفحه‌نمایش 6 اینچی با فناوری جوهر الکترونیکی Carta و تراکم پیکسلی 300 ppi

← حافظه داخلی 4 گیگابایتی برای ذخیره هزاران کتاب

← پشتیبانی از وای‌فای 802.11b/g/n

← چراغ داخلی به همراه سنسور تطبیقی نور محیط

سنسورهای فشار صفحه (PagePress) با بازخورد لمسی (هپتیک)

برای اینکه ابعاد کیندل وویج رو بهتر درک کنی، اون رو کنار یه دایناسور آپاتوساروس (معروف به برونتوساروس) قرار دادیم تا مقایسه‌شون کنی!

این دایناسور یکی از بزرگ‌ترین حیوانات خشکی بوده که تا حالا شناخته شده؛ طولش به‌طور میانگین به 23 متر و وزنش به حداقل 16 تن می‌رسیده. (البته اینی که تو عکسه فقط یه ماکته!)

البته نگران نباش، این فقط یه ماکت مینیاتوریه. پشت بدنه این مسافر کوچیک، شماره مدل NM460GZ حک شده که هویت اصلی دستگاه رو نشون می‌ده.

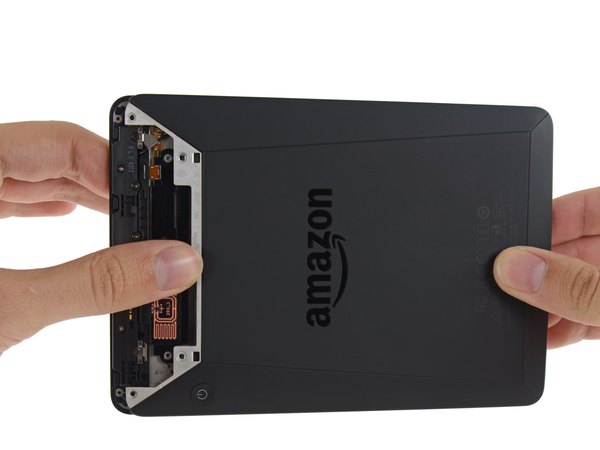

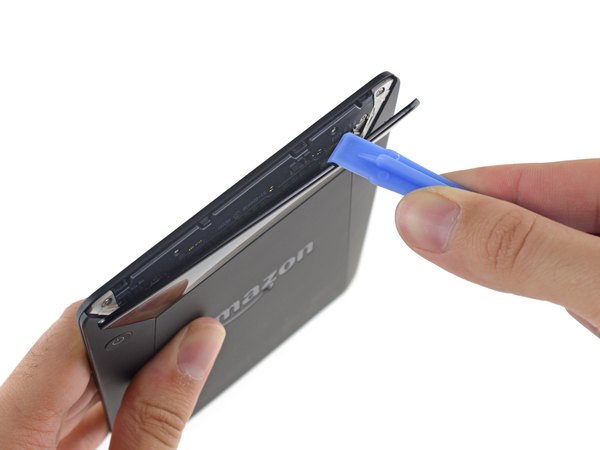

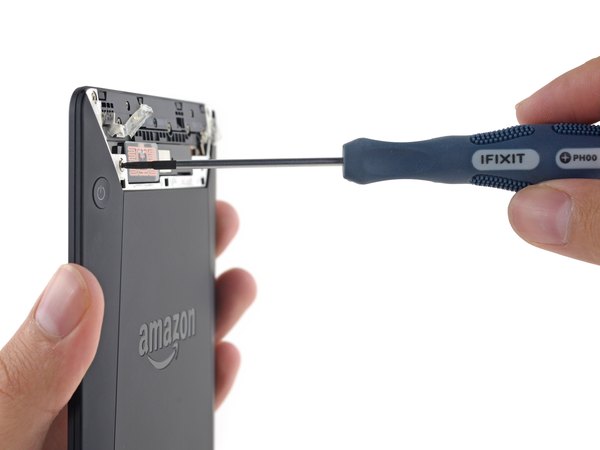

به نظر می‌رسه کیندل وویج از نظر طراحی یه جورایی ترکیب مدل‌های Paperwhite و Fire هست. قاب پشتی دستگاه یه پنل دسترسی داره که با باز کردنش... ...چند تا پیچ و قطعات مربوط به آنتن وای‌فای خودشون رو نشون می‌دن. حالا باید بریم سراغ جدا کردن بقیه بخش‌های قاب پشتی.

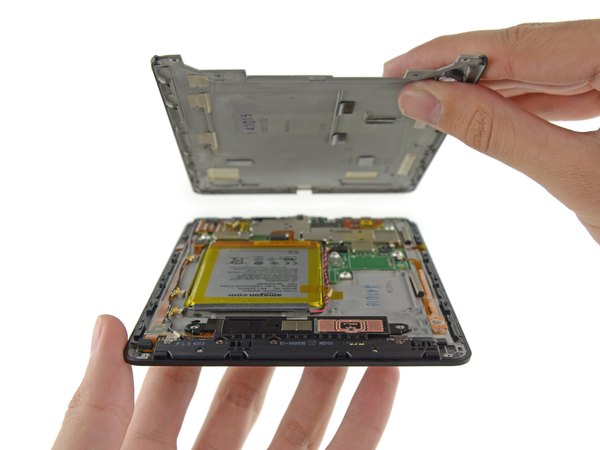

جالبه بدونی این قاب به‌صورت کشویی باز می‌شه! یعنی بعد از برداشتن قسمت بالایی، هیچ خبری از چسب‌های مزاحم نیست و قاب خیلی راحت و تمیز به بیرون سر می‌خوره. واقعا طراحی جذابی داره!

سفرمون به مرکز کیندل وویج با برداشتن قاب پشتی رسما شروع می‌شه و حالا می‌تونیم مجموعه‌ای از قطعات داخلی رو ببینیم. از اونجایی که این مدل نسبت به Paperwhite و کیندل‌های معمولی امکانات خیلی بیشتری داره، اوضاع داخلش هم کمی پیچیده‌تره و کلی کابل فلت و کانکتورهای ظریف ZIF به چشم می‌خوره.

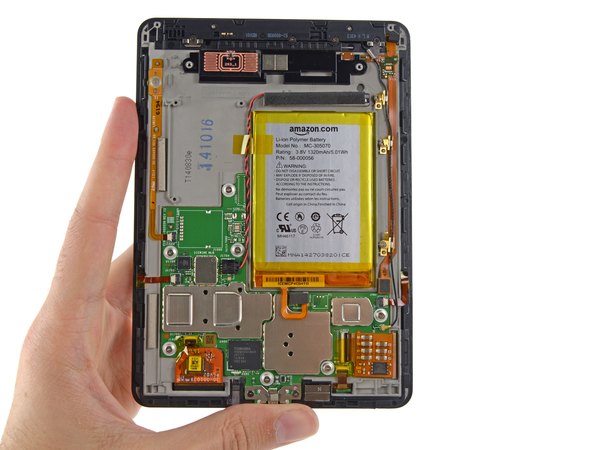

بیرون آوردن باتری از کیندل وویج چقدر سخته؟ باید بگم طراحی این بخش اونقدر ساده است که با کمترین دردسر می‌تونی باتری رو از جاش خارج کنی.

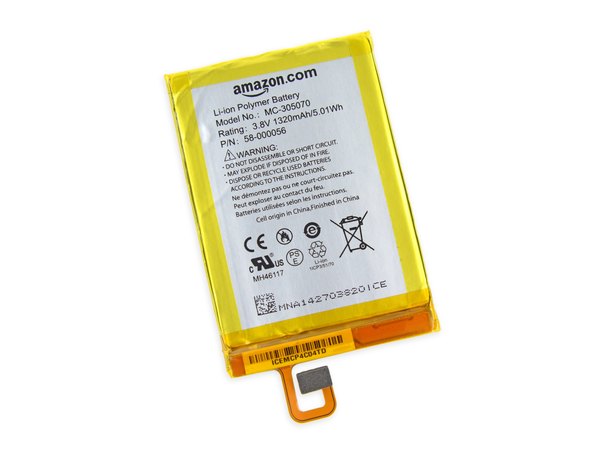

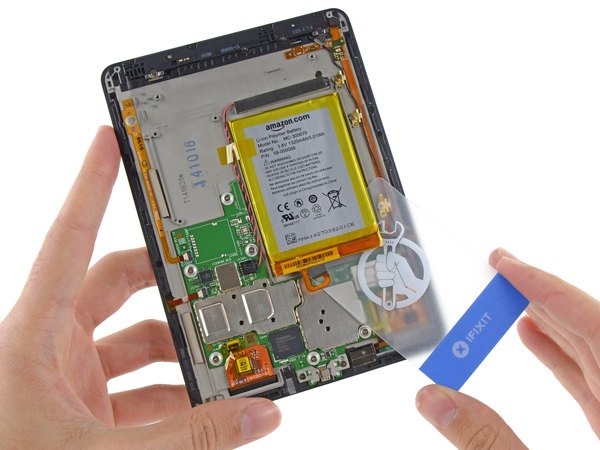

رسیدن به قلب تپنده وویج خیلی طول نکشید. انرژی این کتاب‌خوان رو یه باتری 3.8 ولتی با ظرفیت 1320 میلی‌آمپر ساعت تأمین می‌کنه. برای جدا کردن باتری از چسب‌های زیرش، کافیه از یه کارت پلاستیکی استفاده کنی و با کمی دقت، اون رو از سر جاش آزاد کنی.

آمازون ادعا می‌کنه که وویج با یه بار شارژ می‌تونه تا شش هفته روشن بمونه. برای اینکه بهتر متوجه بشی، بیایم یه مقایسه کوچیک انجام بدیم:

مدل نسل هفتم کیندل با باتری 890 میلی‌آمپر ساعتی خودش، می‌تونست حدود چهار هفته شارژ نگه داره. از طرفی، مدل Kindle HD 6 با اینکه یه باتری غول‌پیکر 3400 میلی‌آمپر ساعتی داره، به خاطر مصرف بالاتر قطعاتش فقط برای 8 ساعت استفاده معمولی جواب می‌ده.

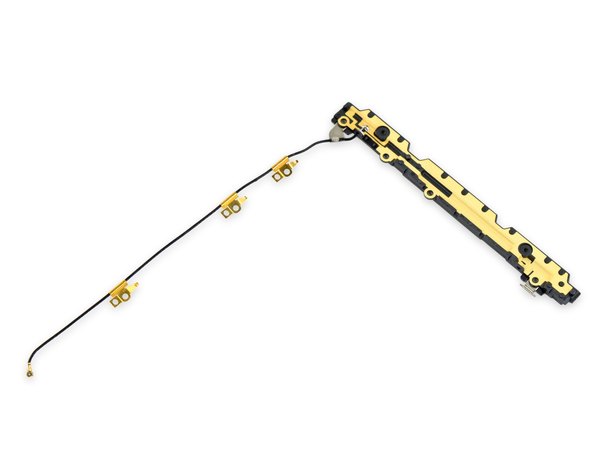

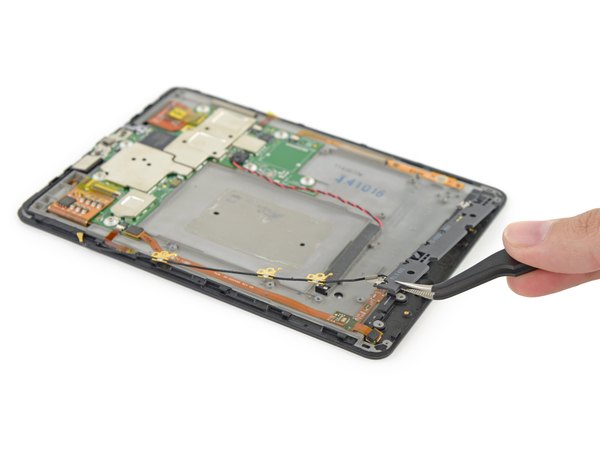

از اونجایی که نسخه "وای‌فای + 3G رایگان" کیندل وویج (همون مدلی که می‌تونی همه‌جا باهاش بدون اینترنت گوشی کتاب بخری) تو همه مدل‌ها نیست، مدلی که ما داریم کالبدشکافی می‌کنیم فقط از وای‌فای پشتیبانی می‌کنه. همین موضوع باعث می‌شه که پیدا کردن و تشخیص این نوار آنتن بزرگ کار خیلی راحتی باشه. خب، این هم از آنتن وای‌فای کیندل ما.

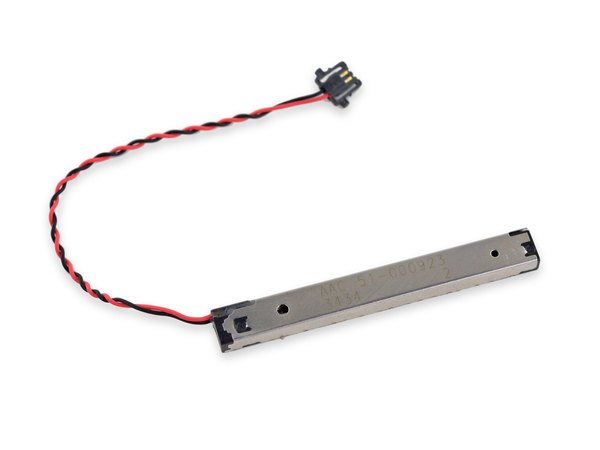

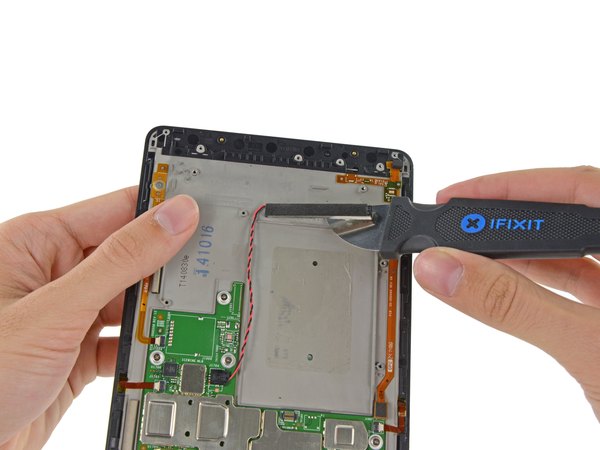

حالا که تا اینجای کار با ابزار بازکننده فلزی راه رو باز کردیم، نوبت به بیرون آوردن موتور ویبره می‌رسه.

وقتی دستگاه در حال کار کردن باشه، این موتور ویبره در هماهنگی کامل با سنسورهای فشار (PagePress) که روی حاشیه صفحه قرار دارن، عمل می‌کنه.

چون خود سنسورهای فشار هیچ قطعه متحرکی ندارن، این ویبراتور با یه بازخورد لمسی (هپتیک) ظریف، بهت تاییدیه می‌ده که دستور ورق زدن صفحه با موفقیت انجام شده.

بعد از بررسی دقیق قطعات روی برد، متوجه شدیم که این یه موتور یا نوسان‌ساز معمولی نیست؛ بلکه یه ویبراتور هپتیک پیزوالکتریکه که تکنولوژی پیشرفته‌ای برای ایجاد لرزش‌های دقیق داره.

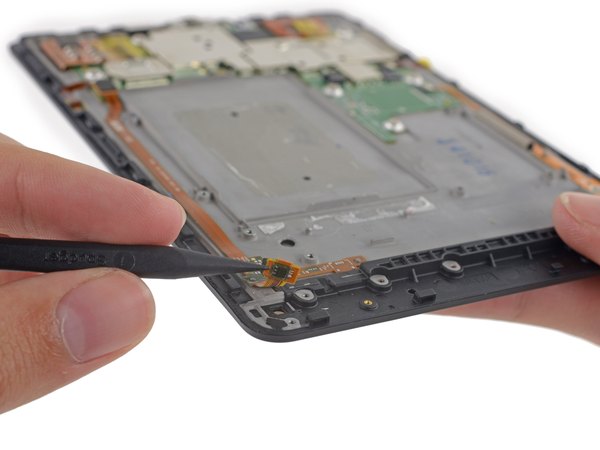

چی باعث می‌شه کیندل وویج یه گجت حرفه‌ای باشه و فقط به درد نگه داشتن کاغذ روی میز نخوره؟ دقیقا! یه سنسور نور محیط که روشنایی صفحه رو به‌طور خودکار تنظیم می‌کنه، اینجا حسابی خودنمایی می‌کنه و وجودش ضروریه. ما این سنسور رو داخل یه سوکت روی مجموعه صفحه‌نمایش پیدا کردیم که با یه کابل بلند به پشت مادربرد وصل شده.

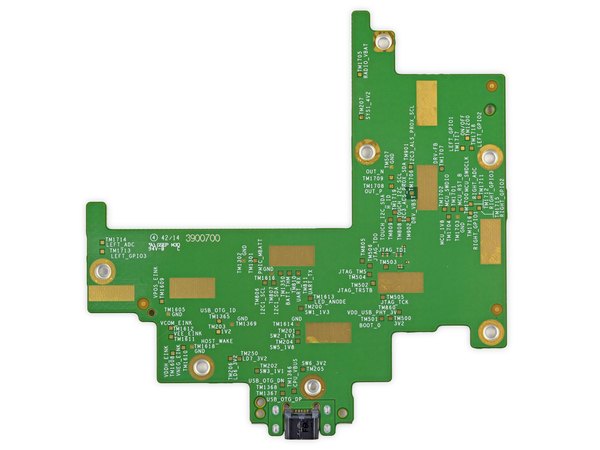

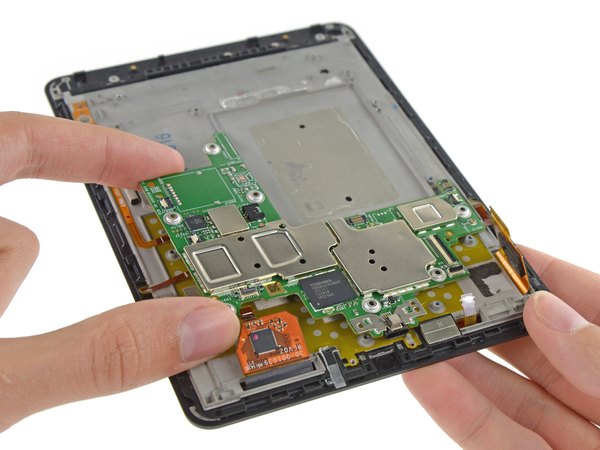

حالا وقتشه که ضامن کانکتورها رو باز کنی، کابل‌های ZIF رو آزاد کنی و کابل‌ها رو با ملایمت بیرون بکشی. بریم مادربرد رو دربیاریم تا ستاره اصلی این کالبدشکافی رو زیر نور بررسی کنیم.

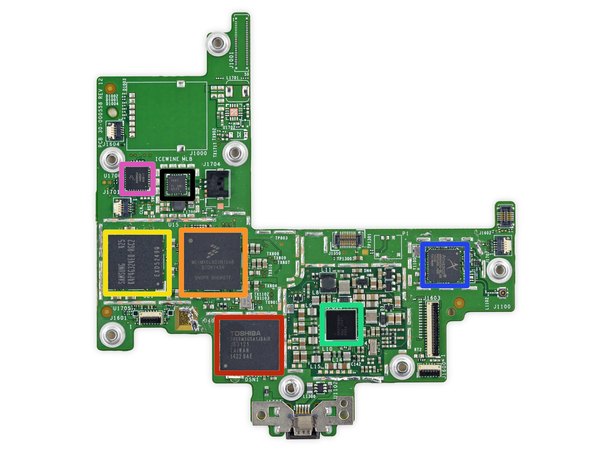

بیاید نگاهی به آیسی‌های (IC) مهمی بندازیم که مغز متفکر کیندل وویج رو تشکیل می‌دن:

← حافظه فلش NAND مدل Toshiba THGBM5G5A1JBAIR با ظرفیت 4 گیگابایت

← پردازنده اصلی Freescale Semiconductor MCIMX6L8DVN10AB

← حافظه رم 512 مگابایتی Samsung K4P4G324EQ-RGC2 از نوع LPDDR2

← آیسی مدیریت توان (PMIC) مدل Maxim Integrated MAX77696A

کنترلر شبکه بی‌سیم Atheros AR6803G-BL3B

← قطعه Freescale Semiconductor M05R5 ولت 1N96F ACBIT

درایور هپتیک پیزو ساخت شرکت Texas Instruments

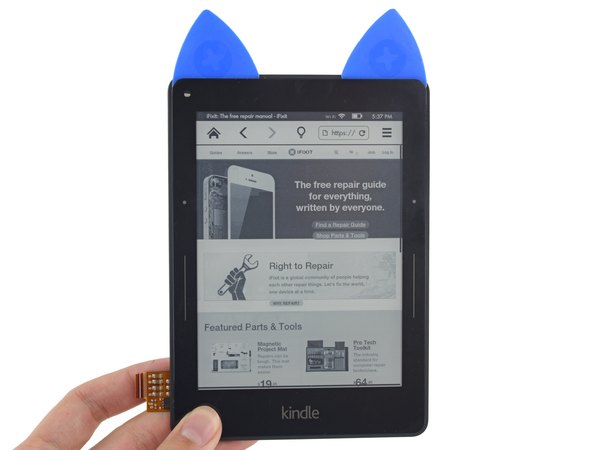

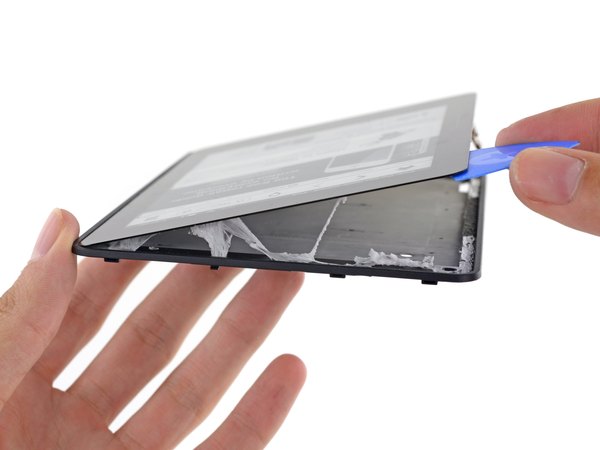

آخرین ویژگی‌های جذاب وویج زیر شیشه صفحه‌نمایش قایم شدن. بعد از اینکه با پد حرارتی کمی گرما به لبه‌ها دادیم، آماده‌ایم تا چسب‌ها رو باز کنیم.

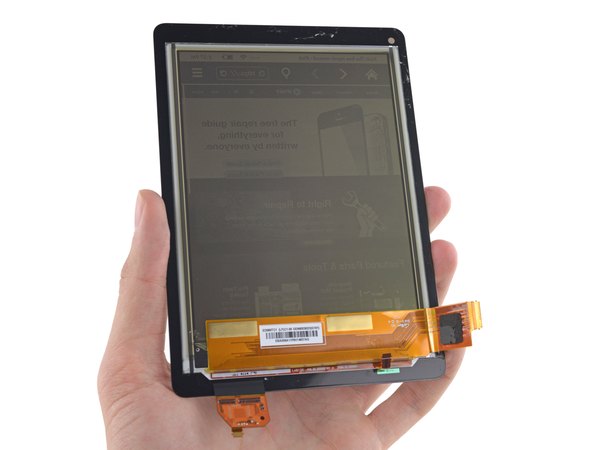

خوشبختانه اینجا خبری از اون چسب‌های سیاه و سرسختی که تو بعضی دستگاه‌ها می‌بینیم نیست. ترکیب این چسب ملایم با شیشه ضخیم و حاشیه پلاستیکی، باعث می‌شه که باز کردن صفحه‌نمایش کار نسبتا راحتی باشه. فقط به اون صفحه جوهر الکترونیکی نگاه کن! حتی وقتی که باتری کاملا جدا شده، بازم داره متن رو نشون می‌‌ده. جالبه نه؟

این دقیقا همون دلیلیه که صفحه‌های جوهر الکترونیکی (E-ink) انقدر برای کتاب‌خوان‌ها عالی هستن. این صفحه‌ها فقط برای تغییر تصویر به انرژی نیاز دارن، نه برای ثابت نگه داشتن اون. می‌تونی ساعت‌ها به یه صفحه خیره بشی و کیندل اصلا باتری مصرف نمی‌کنه.

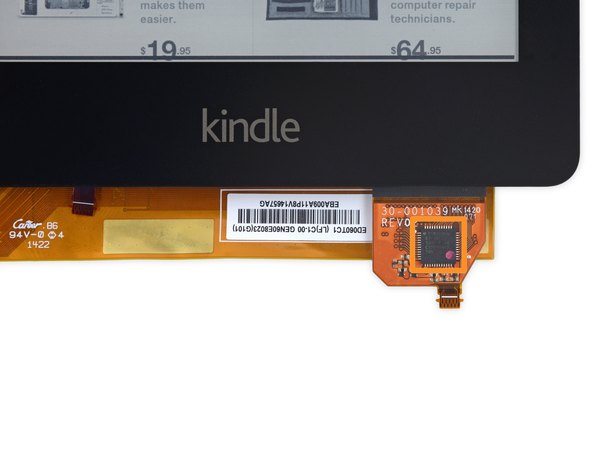

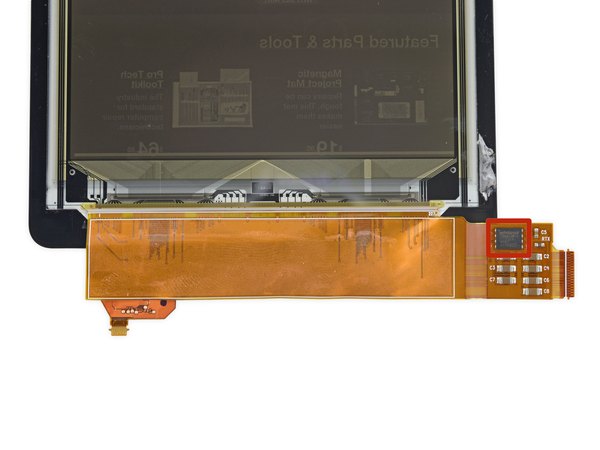

ما دو تا آیسی مخفی دیگه هم در قسمت پایین مجموعه صفحه‌نمایش پیدا کردیم:

← حافظه فلش سریال 4 مگابیتی Winbond 25Q40BWIG

← کنترلر تاچ‌اسکرین Cypress Semiconductor CY8CTMA4

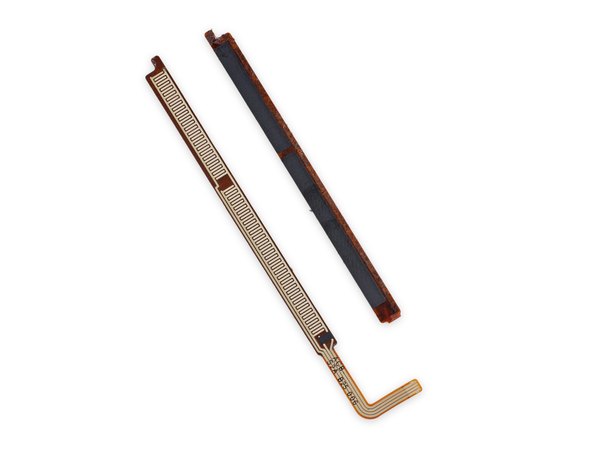

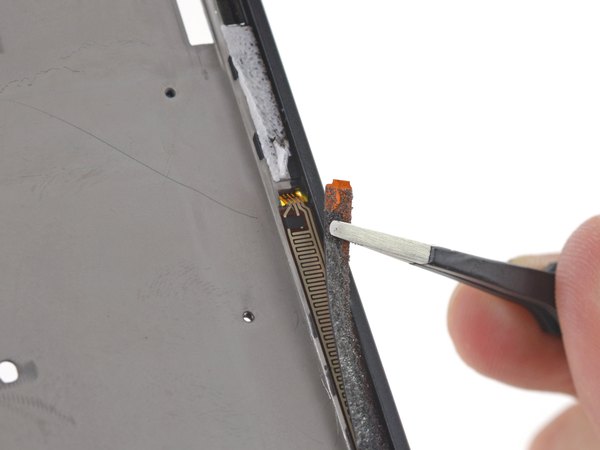

همین‌طور که تو دل وویج می‌چرخیم، به سنسورهای PagePress می‌رسیم. این سنسورها با یه چسب ملایم به مجموعه صفحه‌نمایش چسبیدن تا اتصال و تماس خوبی داشته باشن.

شاید بپرسی اصلا PagePress چیه؟ سؤال خیلی خوبیه.

طبق گفته سازنده، PagePress یه سنسور فشار کاستوم و ترکیبی از کربن و نقره است. این سنسور به کوچک‌ترین افزایش فشار واکنش نشون می‌ده، صفحه رو ورق می‌زنه و یه بازخورد لمسی ظریف ایجاد می‌کنه که فقط انگشت شستت اون رو حس می‌کنه.

به نظر می‌رسه این سیستم یه جور سنسور کرنش‌سنج (Strain Gauge) باشه. این سنسورها وقتی تغییر شکل می‌دن، مقاومت الکتریکی‌شون عوض می‌شه و همین ویژگی اون‌ها رو به یه دکمه نامرئی فوق‌العاده کاربردی تبدیل می‌کنه.

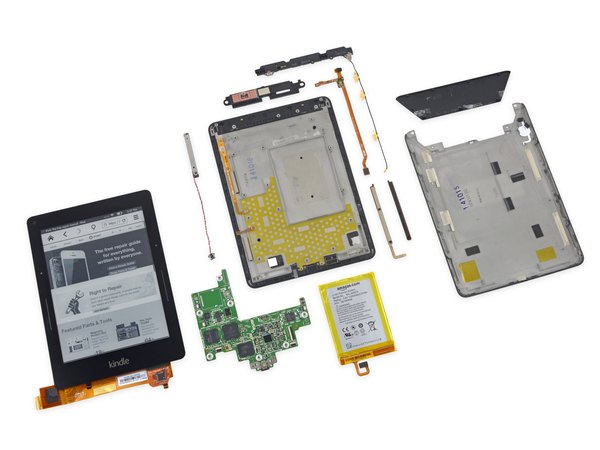

امتیاز تعمیرپذیری کیندل وویج 7 از 10 ارزیابی می‌شه (عدد 10 یعنی راحت‌ترین حالت تعمیر).

← خبر خوب اینه که خیلی از قطعات ماژولار هستن و می‌تونی اون‌ها رو به‌صورت جداگانه تعویض کنی.

← قاب پشتی کشویی با چند تا پیچ بسته شده که باز کردن دستگاه رو نسبت به بقیه مدل‌های کیندل خیلی ساده‌تر کرده.

← به لطف چسب‌های ملایم، شیشه ضخیم و حاشیه نرم، اگه ابزار مناسب داشته باشی جدا کردن شیشه جلویی کار زیاد سختی نیست.

← شیشه جلویی مقاومت کیندل رو بالا می‌بره و از صفحه محافظت می‌کنه، اما همچنان در برابر ضربه و شکستگی حساسه.

← دسترسی به باتری راحته، ولی چسبی که زیرش استفاده شده کمی بیشتر از حد نیازه و باید موقع باز کردنش دقت کنی.

← شیشه جلویی و صفحه‌نمایش جوهر الکترونیکی به هم پرس شدن؛ این یعنی در صورت خرابی، هزینه تعمیر و تعویض قطعه یه مقدار بالا می‌ره.
