کالبدشکافی و بررسی قطعات داخلی کیندل ۲

بالاخره رسید! به لطف جادوی صفحه‌های جوهر الکترونیکی (E-Ink)، کیندل دستورالعمل‌های راه‌اندازی رو درست روی خود صفحه نشون می‌ده، اونم بدون اینکه اصلا نیازی به وصل کردن کابل برق یا روشن کردن دستگاه باشه.

همین‌طور که پیش می‌ریم، هر چیز جالب و عجیبی که تو طراحی داخلی این دستگاه پیدا کنیم رو بهت می‌گیم تا کاملا در جریان معماریش قرار بگیری.

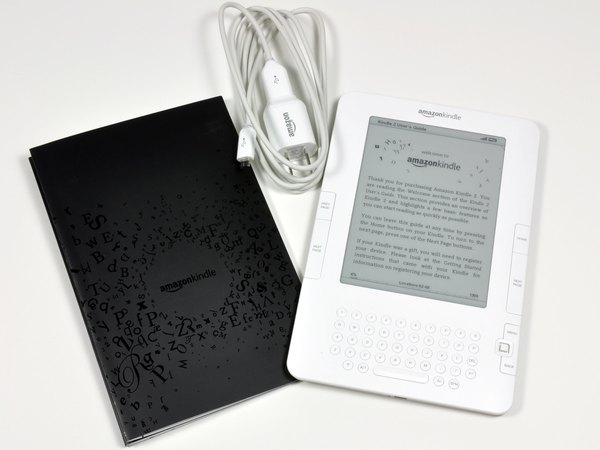

بیا ببینیم تو جعبه این دستگاه چه چیزایی پیدا می‌شه:

← یه دفترچه راهنمای شروع سریع که روش حروف برجسته و جذابی چاپ شده.

← یه آداپتور برق برای شارژ کردن دستگاه.

← و البته خود دستگاه کیندل 2.

نکته جالب اینه که این آداپتور طوری طراحی شده که می‌تونی هم مستقیم به پریز دیوار بزنیش و هم کابلش رو جدا کنی و به پورت USB کامپیوترت وصل کنی.

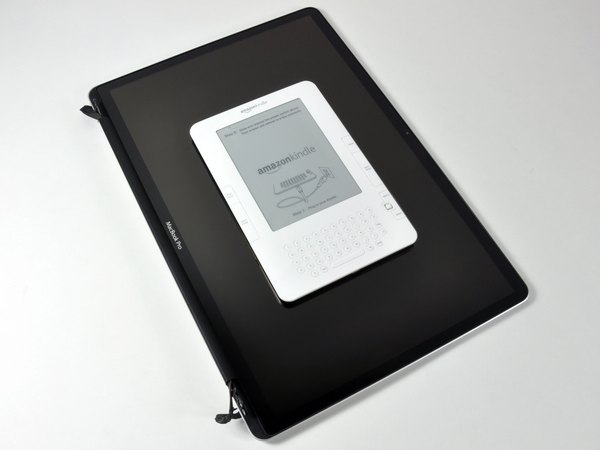

اگه بخوایم اندازه‌اش رو مقایسه کنیم، قطعا خیلی جمع‌وجورتر از یه لپ‌تاپ سنگین و بزرگه. کیندل 2 فقط حدود 289 گرم وزن داره که برای یه کتاب‌خوان عدد خیلی خوبیه و موقع مطالعه طولانی، اصلا دستت رو خسته نمی‌کنه.

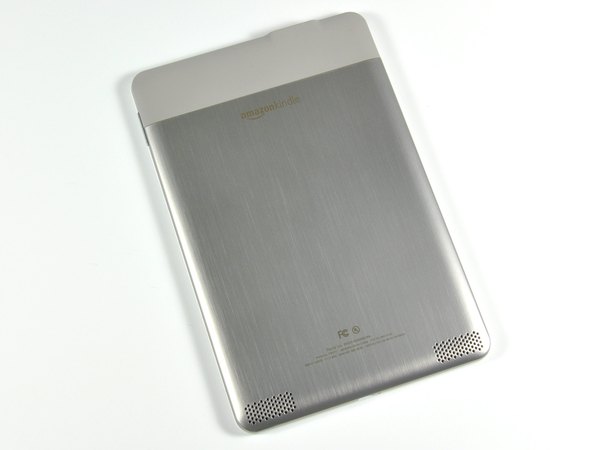

پشت دستگاه یه قاب فلزی و ساده است که چیز خیلی خاصی روش دیده نمی‌شه.

اون سوراخ‌های کوچیک پایین قاب برای اسپیکر دستگاه تعبیه شدن. ویژگی تبدیل متن به گفتار (Text-to-Speech) تو این مدل واقعا جذابه و دستگاه می‌تونه متن‌های روی صفحه رو برات بخونه. اما خب ما اینجا نیستیم که به صداش گوش بدیم؛ بریم سراغ باز کردنش!

امیدواریم قطعات داخلیش خیلی هیجان‌انگیزتر از ظاهر ساده‌اش باشن... همه‌چیز رو قدم‌به‌قدم بهت نشون می‌دیم.

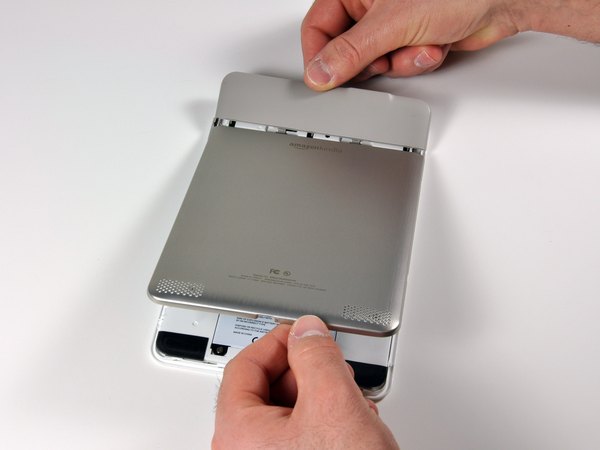

حالا وقتشه که قاب پشتی رو جدا کنیم. اگه قلق کار رو بدونی، باز کردنش خیلی راحته. ما از یه ابزار بازکننده پلاستیکی و یه اسپاجر فلزی استفاده کردیم تا بالاخره تونستیم راهی به داخل پیدا کنیم. اول از همه باید اون کاور خاکستری مات بالای دستگاه رو با احتیاط جدا کنی.

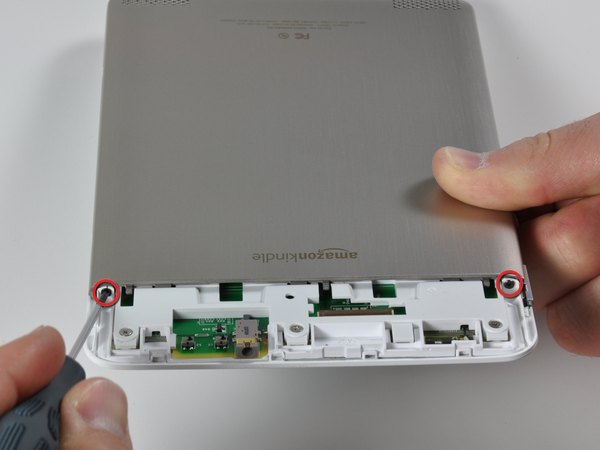

← زیر این کاور، دو تا پیچ چهارسو وجود داره که باید اون‌ها رو باز کنی تا بتونی کل قاب آلومینیومی پشتی رو دربیاری.

بالاخره رفتیم تو دل دستگاه! البته تو نگاه اول چیز خیلی جذابی نمی‌بینیم؛ فقط یه عالمه پلاستیک سفید رنگ که قطعات رو پوشونده.

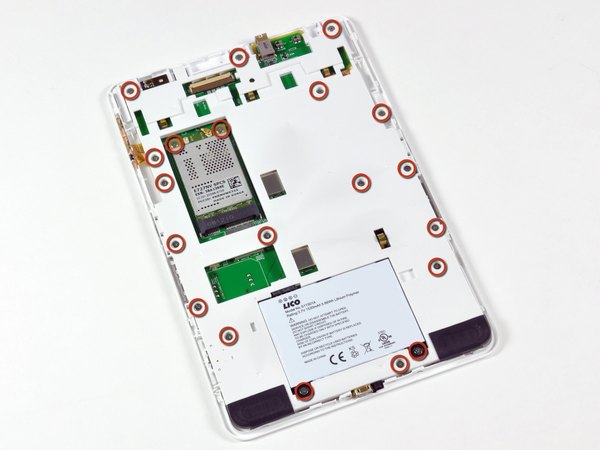

← بیست تا پیچ چهارسو دورتادور این پنل پلاستیکی سفید بسته شدن که اون رو محکم سر جاش نگه می‌دارن و باید همه‌شون رو باز کنی.

یه نکته جالب تو طراحی این قسمت هست: نزدیکای بالای برد، یه کانکتور بزرگ سفید و قهوه‌ای وجود داره که انگار هیچ قطعه‌ای بهش وصل نیست و بیکار مونده!

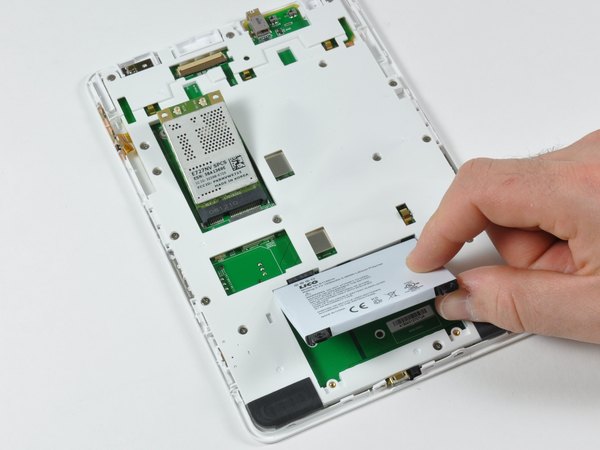

← با باز کردن دو تا پیچ چهارسو، باتری به راحتی از جاش بلند می‌شه و می‌تونی درش بیاری.

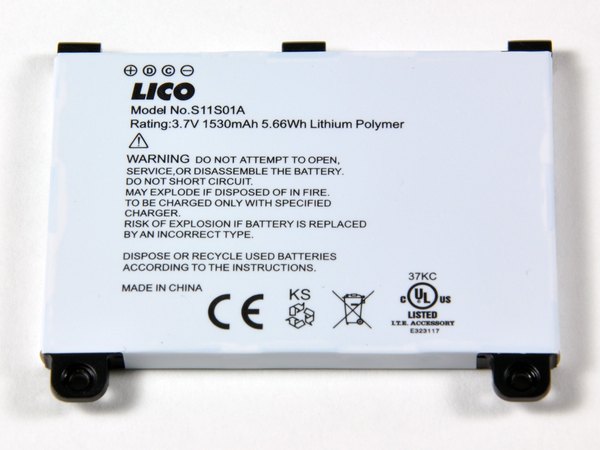

باتری این مدل شناسه S11S01A داره. این یه باتری لیتیوم پلیمری با ولتاژ 3.7 ولت و ظرفیت 1530 میلی‌آمپر ساعته. وزن باتری 31 گرمه که یعنی یه چیزی حدود 10 درصد از کل وزن کیندل رو تشکیل می‌ده.

← کارت شبکه بی‌سیم (وایرلس) هم با باز کردن دو تا پیچ چهارسو خیلی راحت جدا می‌شه.

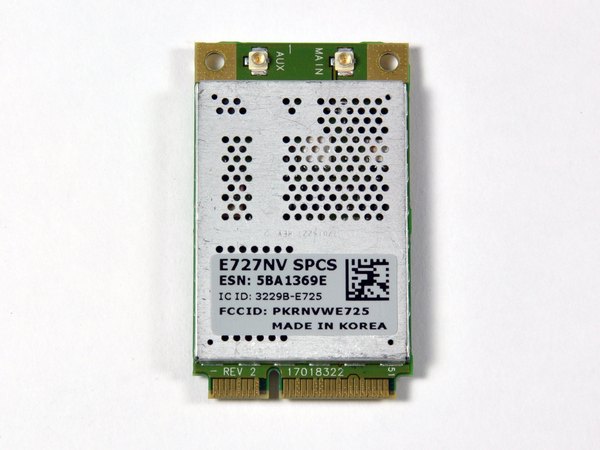

روی کارت وایرلس دو تا پورت آنتن تعبیه شده، اما تو دستگاهی که ما داریم بررسی می‌کنیم، به پورت AUX هیچ آنتنی وصل نشده بود.

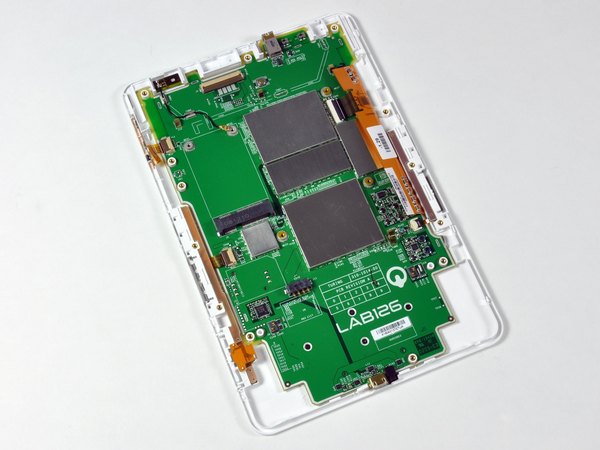

بعد از اینکه شونزده تا پیچ دیگه رو هم باز کردیم، بالاخره به برد اصلی (PCB) کیندل رسیدیم. هنوز قطعات مهم و هیجان‌انگیز داستان زیر شیلدهای فلزی نقره‌ای رنگ (محافظ‌های EMI) قایم شدن.

جالبه بدونی این کیندل توسط یکی از شرکت‌های زیرمجموعه آمازون که تو کوپرتینو مستقره و به صورت کاملا محرمانه روی گجت‌های مصرفی کار می‌کنه، طراحی شده.

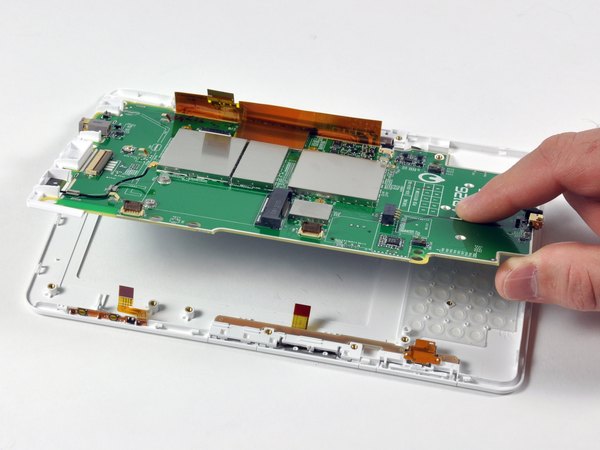

حالا لاجیک برد و مجموعه صفحه‌نمایش رو با هم از داخل قاب پلاستیکیشون بلند می‌کنیم و بیرون میاریم. نکته عجیب اینه که هیچ شیشه یا لایه محافظی روی صفحه‌نمایش وجود نداره. یعنی همون صفحه‌ای که از بیرون می‌بینی، دقیقا همون پنل اصلی جوهر الکترونیکیه!

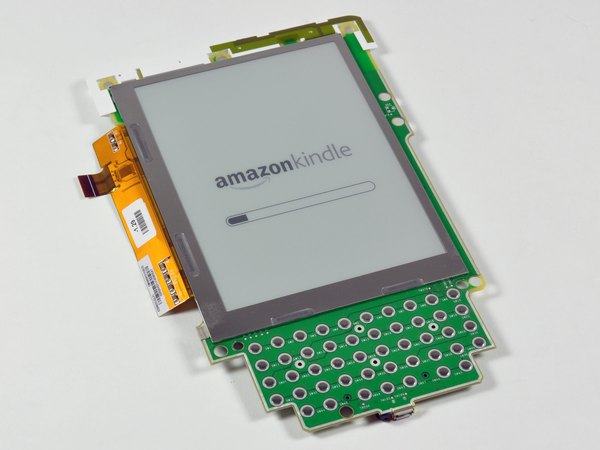

حتی وقتی باتری کاملا جدا شده، صفحه‌نمایش همچنان یه تصویر کاملا واضح و کریستالی رو نشون می‌ده. این همون جادوی مصرف بهینه E-Ink هست.

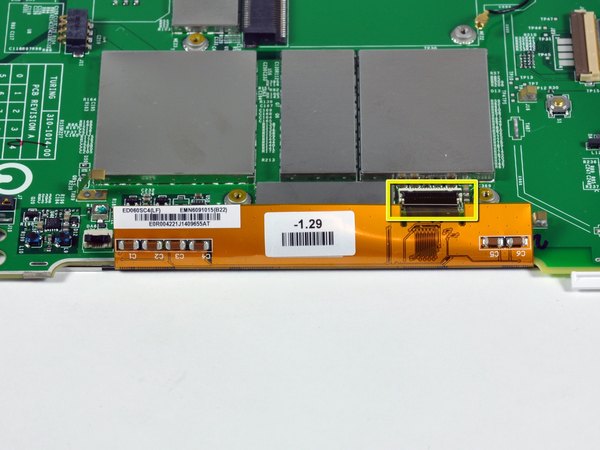

این نمایشگر با یه نوار چسب دوطرفه ضخیم مثل قاب پنجره به بدنه چسبیده. برای جدا کردنش باید با یه ابزار بازکننده پلاستیکی، خیلی ملایم از همه طرف بهش فشار بیاری و بپیچونیش تا آزاد بشه.

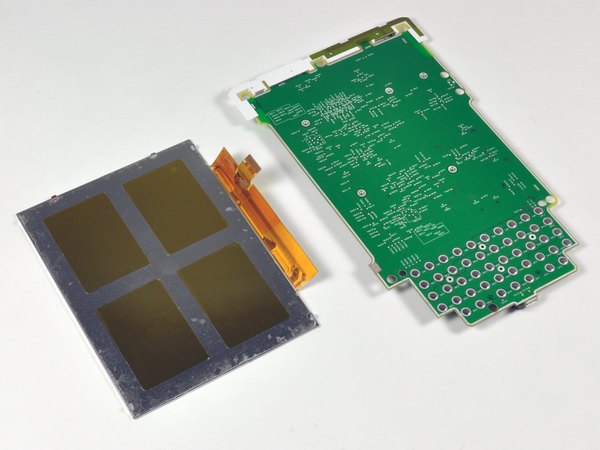

با برداشتن صفحه‌نمایش، یه عالمه سوراخ ارتباطی (Vias) روی برد مدار چاپی دیده می‌شه که البته چیز خیلی خاصی برای تماشا ندارن.

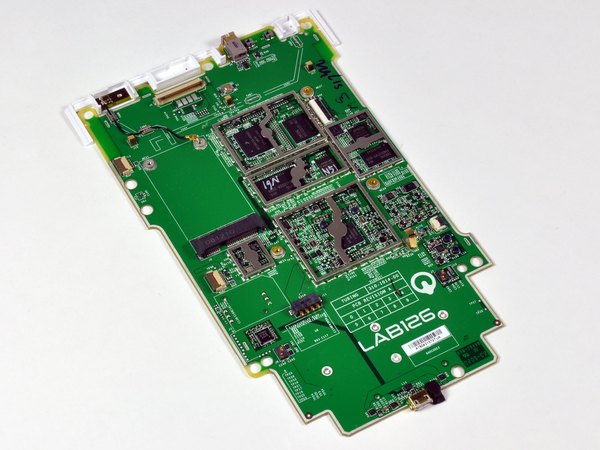

اینم از نمای کامل لاجیک برد بعد از برداشتن شیلدهای فلزی محافظ (EMI). بیشتر تراشه‌های بزرگی که اینجا می‌بینی، ساخت شرکت‌های معروفی مثل Freescale، Samsung و Epson هستن.

سمت چپ و وسط برد، جای خالی یه سیم‌کارت با پین‌های لحیم‌نشده دیده می‌شه. حتی آمازون تو قاب پلاستیکی هم برای این قسمت یه شیار خالی گذاشته بوده. شاید این بخش رو فقط برای توسعه و عیب‌یابی موقع طراحی اولیه گذاشتن و تو محصول نهایی حذفش کردن.

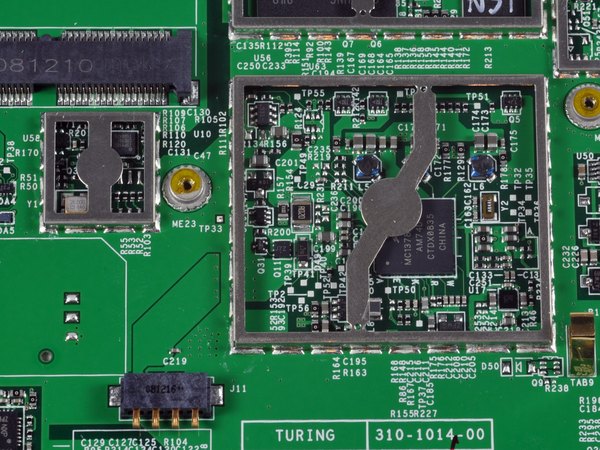

اینجا یه نمای نزدیک از قسمت مرکزی برد رو می‌بینی که قطعات کلیدی روش سوار شدن. تراشه بزرگ با شماره MC13783VK5، در واقع آیسی مدیریت توان باتریه که ساخت شرکت Freescale هست. قطعه کوچیک‌تر که سمت چپ قرار گرفته (مدل ISP1105)، نقش گیرنده و فرستنده پورت USB رو بازی می‌کنه.

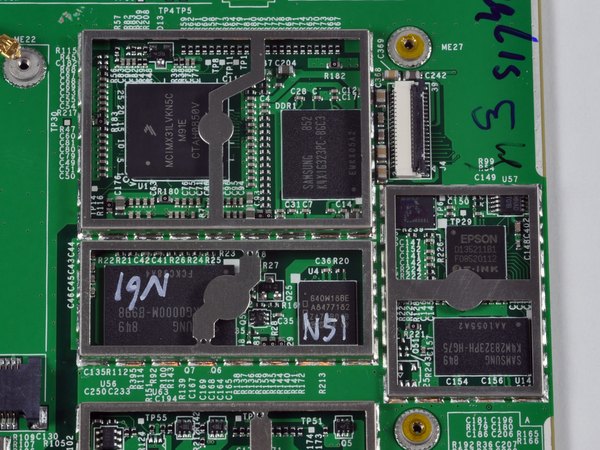

پردازنده اصلی دستگاه تو قسمت بالا و سمت چپ قرار گرفته. این تراشه که روش لیبل Freescale خورده (مدل MCIMX31LVKN5C)، یه پردازنده 532 مگاهرتزی ARM-11 با معماری 90 نانومتریه.

سمت راست پردازنده، یه آیسی 32 مگابایتی از نوع DDR SDRAM موبایل ساخت سامسونگ (K4X1G323PC) قرار داره. پایین سمت راست هم یه تراشه SDRAM دیگه از سامسونگ به چشم می‌خوره.

اون تراشه بزرگ سامسونگ که گوشه پایین سمت چپ جا خوش کرده، حافظه اصلی کیندله. این یه پکیج 2 گیگابایتی moviNAND هست که هم حافظه فلش و هم کنترلر رو تو خودش جا داده.

تراشه سمت راست که اسم Epson و E-Ink روشون حک شده، در واقع کنترلر صفحه‌نمایشه که از رفرش ریت بالا (2048x1536 در 50Hz) برای این نوع پنل‌ها پشتیبانی می‌کنه.

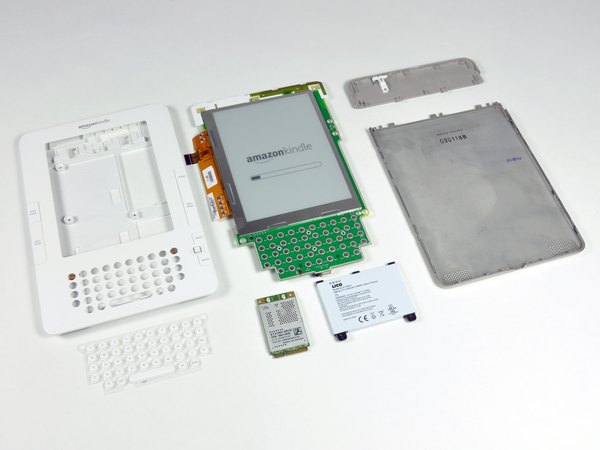

اینم از قطعات کیندل 2 که کاملا از هم باز و پخش شدن.

به نظر می‌رسه این دستگاه از اون مدل گجت‌هایی نیست که آدم‌ها خیلی به فکر ماد کردن یا دستکاریش باشن. البته تو دنیای تکنولوژی هیچ‌چیز قابل پیش‌بینی نیست! امیدوارم از این کالبدشکافی نوستالژیک لذت برده باشی. ما تو آیسی‌مدار عاشق اینیم که دل‌وروده دستگاه‌های قدیمی و جدید رو بررسی کنیم تا ببینیم تکنولوژی چطور پیشرفت کرده. حتما یه سر به بقیه آموزش‌های کالبدشکافی سایت بزن و این مقاله رو هم برای دوستای گیک خودت بفرست تا اونا هم از دیدن این قطعات لذت ببرن!
