کالبدشکافی و بررسی قطعات کیندل نسل ۷

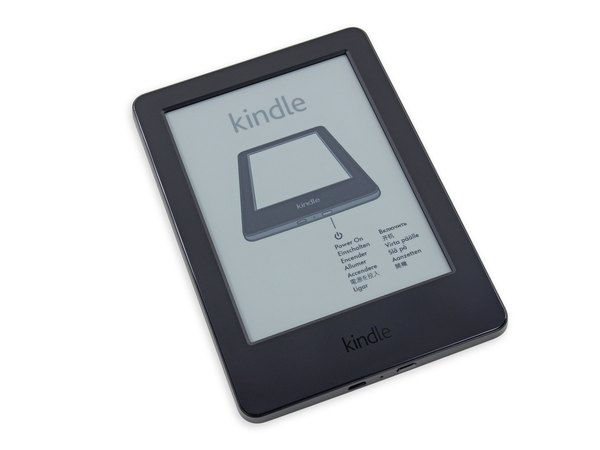

مثل همیشه وقتش رسیده که دستگاه‌های جدید رو زیر ذره‌بین ببریم. مهمون ویژه امروز ما کیندل نسل هفتمه که حالا به صفحه نمایش لمسی هم مجهز شده! قبل از اینکه دست به کار بشیم، بیا یه نگاهی به مشخصات اصلیش بندازیم:

← صفحه نمایش 6 اینچی با تکنولوژی جوهر الکترونیک Pearl و تراکم پیکسلی 167.

← حافظه داخلی 4 گیگابایتی که می‌تونه هزاران کتاب رو تو خودش جا بده.

← پشتیبانی از شبکه‌های وای‌فای 802.11b، 802.11g و 802.11n.

← صفحه نمایش لمسی (که البته بزرگ‌ترین تغییر این نسله!).

و باتری با شارژدهی 4 هفته‌ای (با احتساب روزی نیم ساعت مطالعه و خاموش بودن وای‌فای).

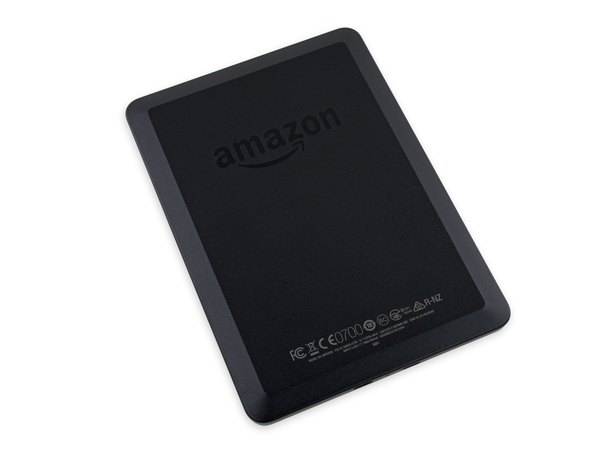

اگه یادت رفته کدوم شرکت این گجت دوست‌داشتنی رو ساخته، کافیه دستگاه رو برگردونی تا لوگوی آشنای آمازون رو پشت قاب ببینی.

مدل دقیق کیندل نسل 7 رو می‌تونی با شماره مدل WP63GW پشت دستگاه پیدا کنی.

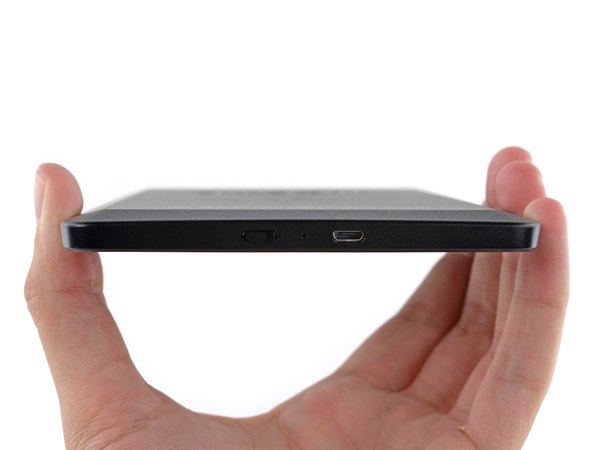

تمام پورت‌ها و دکمه‌های ارتباطی کیندل خیلی مرتب روی لبه پایینی دستگاه قرار گرفتن. این بخش شامل موارد زیر میشه:

← دکمه روشن و خاموش (پاور).

← چراغ ال‌ای‌دی رنگی برای نشون دادن وضعیت شارژ و دستگاه.

← پورت شارژ Micro USB.

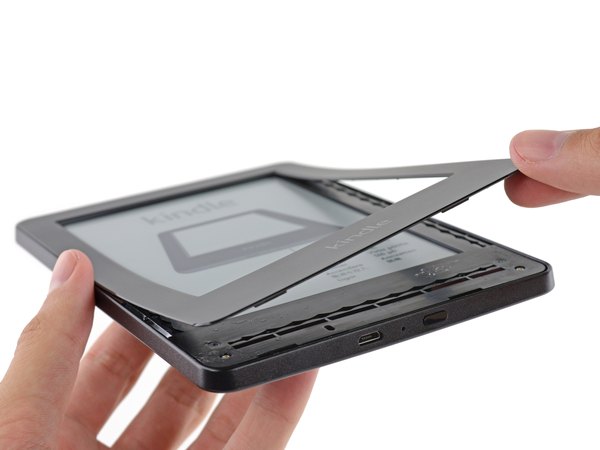

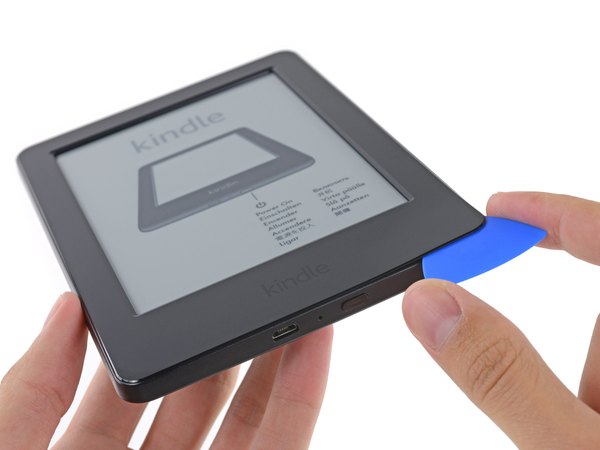

قاب پلاستیکی جلوی کیندل با یه مقدار چسب ملایم و چند تا خار پلاستیکی سر جاش محکم شده. ما بدون استفاده از حرارت و فقط با یه پیک پلاستیکی، خیلی راحت تونستیم چسب‌ها و خارها رو آزاد کنیم و قاب رو برداریم.

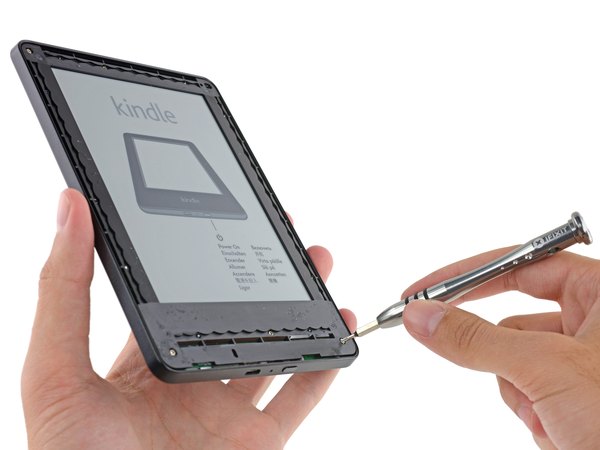

خبر خوب اینه که آمازون از پیچ‌های عجیب و غریب استفاده نکرده! پیچ‌های تورکس T5 باز کردن دستگاه رو برای تعمیرکارها خیلی راحت و لذت‌بخش می‌کنن.

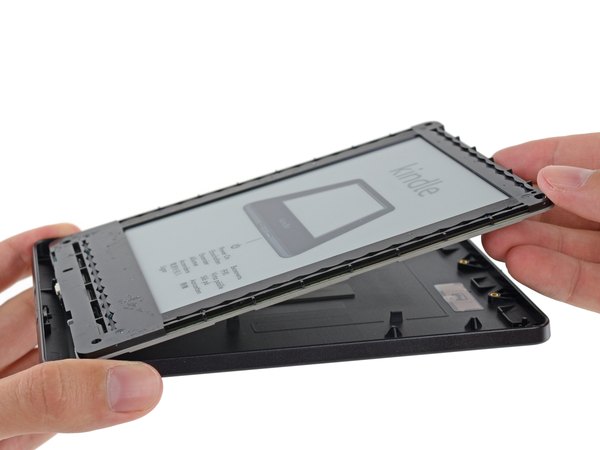

به محض اینکه پیچ‌ها رو باز کنی، مجموعه صفحه نمایش با یه تکون کوچیک از قاب پشتی جدا میشه و بیرون میاد.

آمازون تو طراحی کیندل هفتم از همون اول رویکرد مینیمالیستی داشته. حذف کردن دکمه‌های فیزیکی و جایگزین کردنشون با صفحه نمایش لمسی، باعث شده طراحی داخلی دستگاه به شدت ساده و یکپارچه بشه.

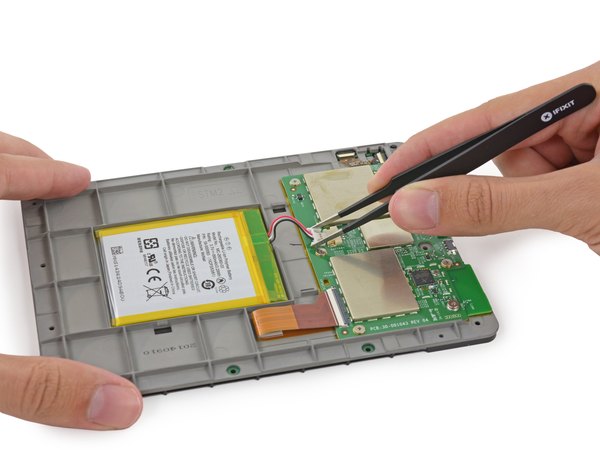

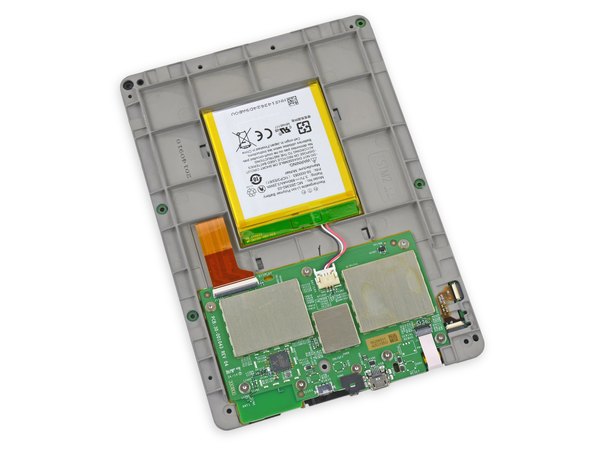

مادربرد و باتری دقیقا پشت شاسی صفحه نمایش سوار شدن. کافیه کانکتورها رو جدا کنیم تا به قطعات اصلی برسیم.

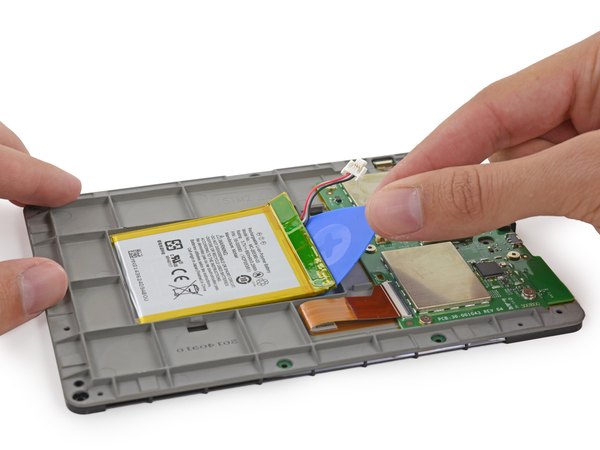

تو این کالبدشکافی که تا اینجا خیلی روون پیش می‌رفت، بالاخره به اولین مانع جدی تعمیر برخوردیم: چسب باتری بیش از حد محکمه! این دقیقا همون مدل چسبیه که برای کندنش باید حسابی انرژی بذاری و کلافه‌کننده‌ست.

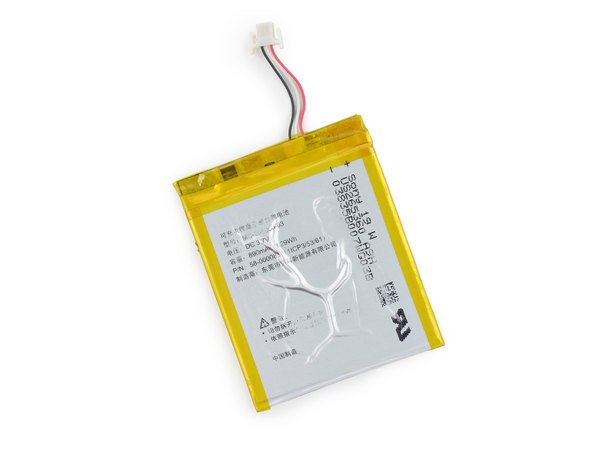

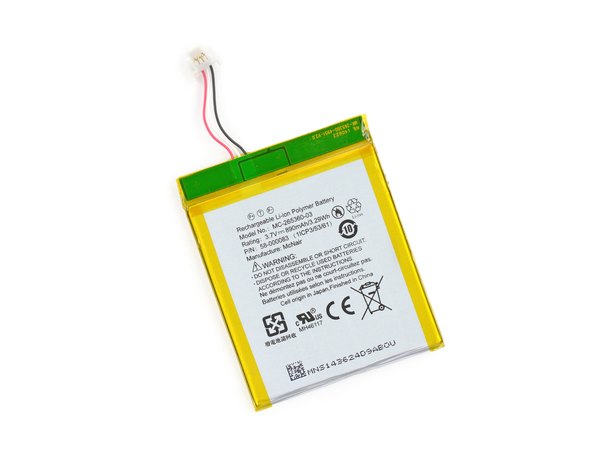

باتری لیتیوم پلیمری کیندل نسل 7 با ولتاژ 3.7 ولت و ظرفیت 890 میلی‌آمپر ساعت کار می‌کنه که در مجموع 3.29 وات‌ساعت انرژی به دستگاه میده.

آمازون ادعا می‌کنه این باتری برای 4 هفته استفاده کافیه؛ البته به شرطی که روزی نیم ساعت مطالعه کنی و وای‌فای هم خاموش باشه. این یعنی روی کاغذ، 14 ساعت استفاده مداوم و 658 ساعت حالت آماده‌به‌کار (استندبای) داری.

شاید عدد بزرگی به نظر برسه، اما این مقدار دقیقا نصف شارژدهی 8 هفته‌ای کیندل پیپروایت هست که صفحه نمایش نورانی و باتری 5.25 وات‌ساعتی داره. سوال اینجاست که انرژی این کیندل دقیقا داره کجا مصرف میشه؟

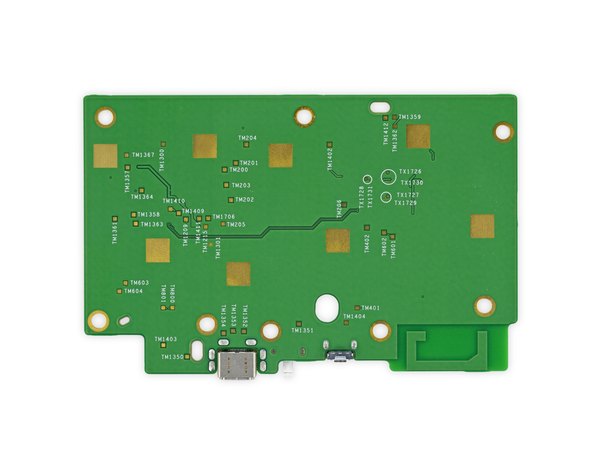

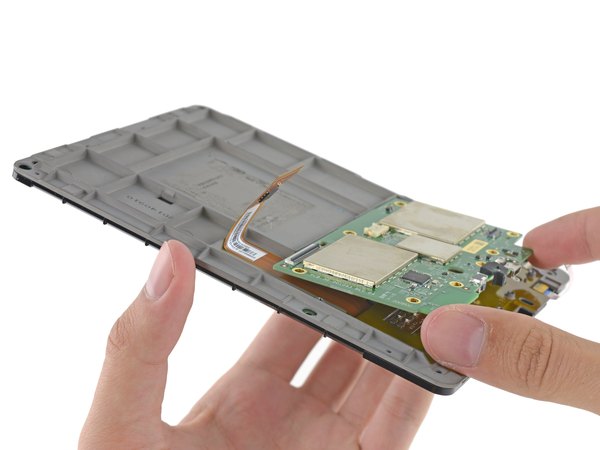

بعد از باز کردن چند تا پیچ و کابل فلت، مادربرد آزاد میشه تا بتونیم نگاه دقیق‌تری به چیپست‌های روش بندازیم:

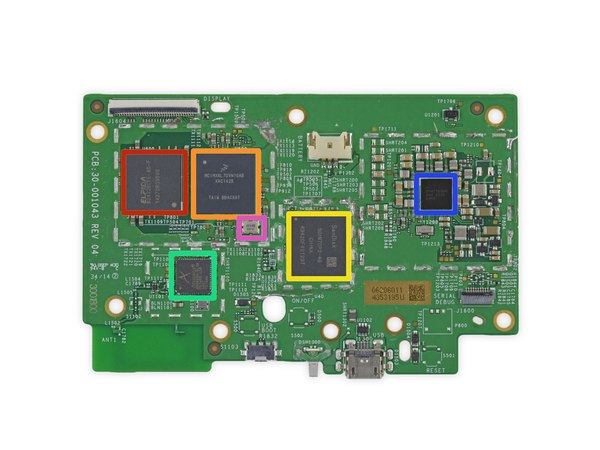

← تراشه رم موبایل DDR2 مدل B2432BCPE-8D-F ساخت شرکت Elpida (که الان زیرمجموعه Micron شده).

← پردازنده اصلی مدل MCIMX6L7DVN10AB ساخت شرکت Freescale Semiconductor.

← تراشه حافظه فلش 4 گیگابایتی مدل SDIN7DP2-4G ساخت سن‌دیسک (SanDisk).

← ماژول ارتباطی مدل AR6803G-BL3B ساخت Atheros.

آیسی مدیریت جریان برق مدل MAX77696A ساخت Maxim Integrated.

← و یه قطعه کوچیک با شماره سریال 24.000 430F.

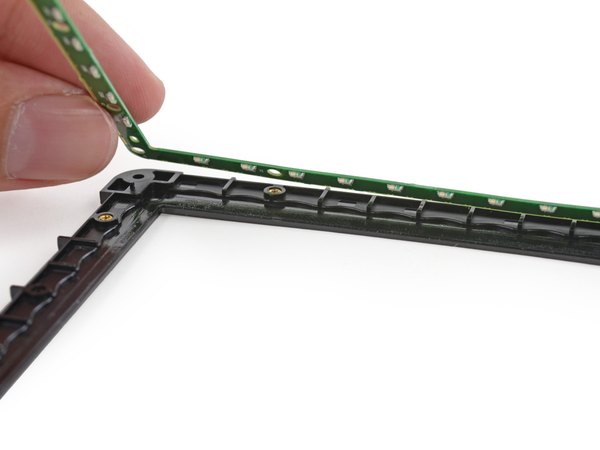

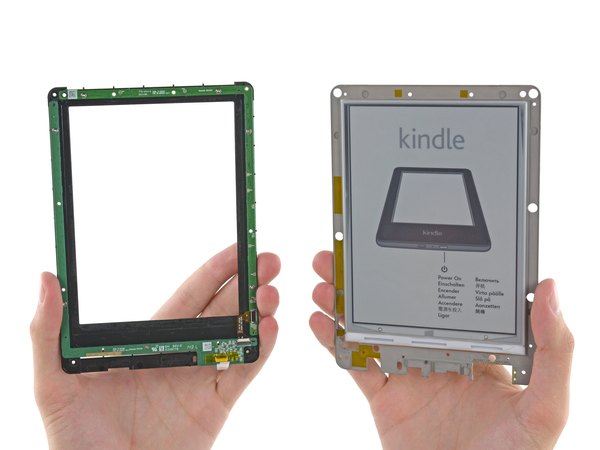

اگه دوباره به قسمت جلوی صفحه نمایش برگردیم و قاب پلاستیکی رو برداریم، یه برد مدار مخفی دور تا دور صفحه می‌بینیم. به نظر می‌رسه راز لمسی بودن این کیندل همین‌جاست! مجموعه‌ای از فرستنده و گیرنده‌های مادون قرمز (IR) دورتادور صفحه چیده شدن که با تکنولوژی zForce کار می‌کنن.

نحوه کارش این‌طوریه که دیودهای نوری (ال‌ای‌دی)، نور رو به داخل شکاف‌های قاب پلاستیکی می‌تابونن. این شکاف‌ها نور رو تنظیم کرده و به صورت باندهای مسطح روی سطح صفحه نمایش بازتاب میدن تا به گیرنده‌های سمت مقابل برسه... ...حالا وقتی انگشتت رو روی صفحه می‌ذاری، مسیر این نورها قطع میشه و دستگاه دقیقا متوجه میشه که کدوم نقطه رو لمس کردی.

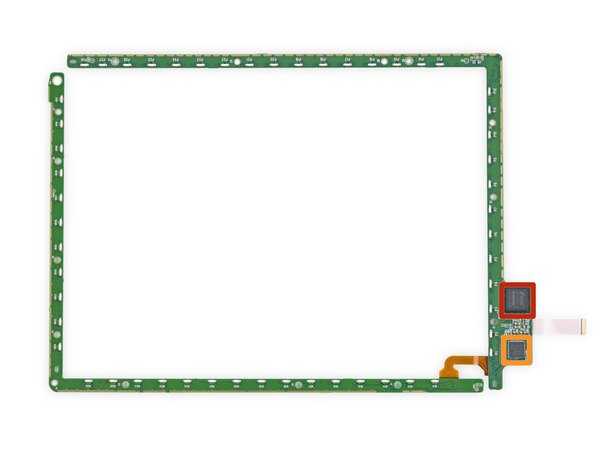

شبکه لمسی دستگاه از دو تا برد مدار مجزا تشکیل شده که با یه کابل فلت کوچیک به هم وصل شدن. یکی از این بردها که سمت چپ و بالای صفحه قرار گرفته، پر از ال‌ای‌دی‌های فرستنده نوره و برد دوم که لبه راست و پایین رو پوشونده، از گیرنده‌های مادون قرمز (احتمالا فوتوترانزیستورها) تشکیل شده.

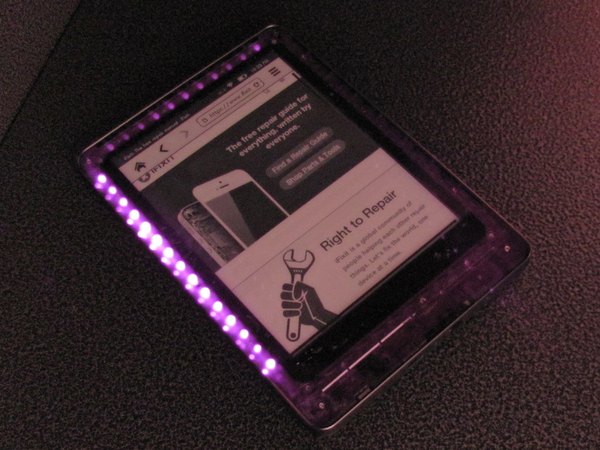

ما از یه دوربین حساس به مادون قرمز استفاده کردیم تا بتونیم این تابش‌ها رو به صورت زنده ببینیم و واقعا جذاب بود!

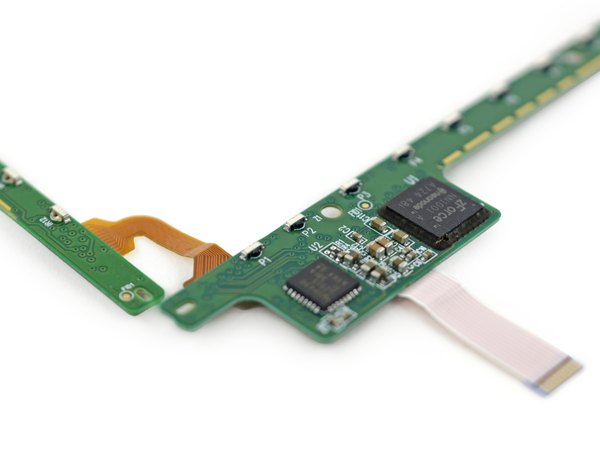

روی برد گیرنده، یه مدار کوچیک هم برای پردازش قطع شدن نورها و تشخیص لمس وجود داره:

← کنترلر نوری لمسی zForce ساخت Neonode.

← میکروکنترلر با مصرف انرژی فوق‌العاده پایین ساخت تگزاس اینسترومنتس (Texas Instruments).

جالبه بدونی که این ال‌ای‌دی‌های مادون قرمز بیشتر اوقات تو حالت آماده‌به‌کار (استندبای) و با کمترین میزان مصرف انرژی فعال هستن.

به محض اینکه سیستم متوجه قطع شدن مسیر نور میشه، ال‌ای‌دی‌ها با قدرت روشن میشن و نور بیشتری می‌تابونن تا بتونن حرکت انگشتت رو با دقت بالاتری ردیابی کنن.

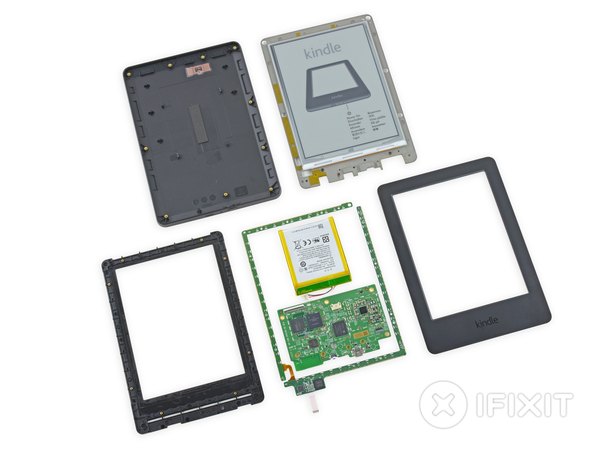

در نهایت، امتیاز تعمیرپذیری تیم آیسی‌مدار برای کیندل نسل 7: 8 از 10 (عدد 10 یعنی راحت‌ترین حالت برای تعمیر).

← طراحی ساده و ماژولار باعث میشه قطعات معدودی که روی دستگاه هستن، به صورت مستقل و راحت تعویض بشن.

← مراحل باز کردن دستگاه خیلی آسونه؛ قاب جلویی فقط با چند تا خار پلاستیکی و کمی چسب ملایم سر جاش نگه داشته شده.

← چسب باتری به شدت محکم‌تر از حد نیازه و همین موضوع، بیرون آوردن و تعویض باتری رو خطرناک و سخت می‌کنه.

تأمین قطعات یدکی تو بازار همیشه یکی از دغدغه‌های تعمیرکارها برای کیندل‌ها بوده و امیدواریم این مدل وضعیت بهتری داشته باشه. با این حال، کالبدشکافی امروز تو آیسی‌مدار نشون داد که به جز باتری، تعمیر بقیه قسمت‌های این دستگاه کار خیلی لذت‌بخشیه. یادت نره این مقاله رو برای رفقای علاقه‌مند به سخت‌افزارت هم بفرستی تا اونا هم از دیدن دل و روده این گجت لذت ببرن!
