ژنراتور دستی ارزون و قوی بساز
تولید برق با نیروی دست شاید عجیب به نظر برسه، اما با یه موتور DC ساده کاملاً شدنیه. توی این پروژه میبینی که چطور با چند قطعه ساده میتونی برق تولید کنی و یه LED رو بدون باتری روشن کنی. هم ساختش راحته، هم چیزهای جالبی درباره نحوه تولید برق یاد میگیری.
امروز تو آیسیمدار قراره دقیقاً همین کار رو بکنیم. میخوایم با استفاده از یه موتور گیربکسدار ساده (همون موتور TT معروف) و چند تا قطعه پلاستیکی کوچیک که با پرینتر سهبعدی ساخته میشن، یه ژنراتور دستی یا همون هندل تولید برق بسازیم. شاید باورت نشه، اما این ژنراتور ارزون و کوچیک اونقدر قدرت داره که بتونه یه لامپ LED رو روشن کنه یا حتی یه برد آردوینو رو راهاندازی کنه!
ساختن این پروژه نهتنها خیلی کمهزینه است، بلکه به عنوان یه آزمایش علمی برای درک مفاهیمی مثل قطبیت، موتورهای DC و القای الکترومغناطیسی فوقالعاده کاربرد داره. پس اگه آمادهای که با چرخوندن یه هندل ساده برق تولید کنی و خودت رو تبدیل به یه باتری زنده کنی، دستگاه چسب تفنگی رو گرم کن تا قدمبهقدم بریم سراغ ساختش!
قطعات موردنیاز
- پرینتر سهبعدی (برای چاپ قطعات بدنه)

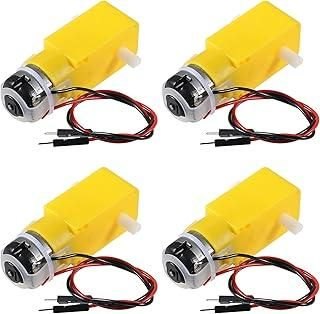

- موتور گیربکسدار پلاستیکی (موتور TT)
- دستگاه چسب حرارتی (تفنگی)
- قطعات چاپ شده سهبعدی (شامل چرخ، هندل، دسته و لوله)
- مولتیمتر (برای تست ولتاژ تولیدی)
- لامپ الایدی و برد Arduino Uno (برای تست نهایی مدار)

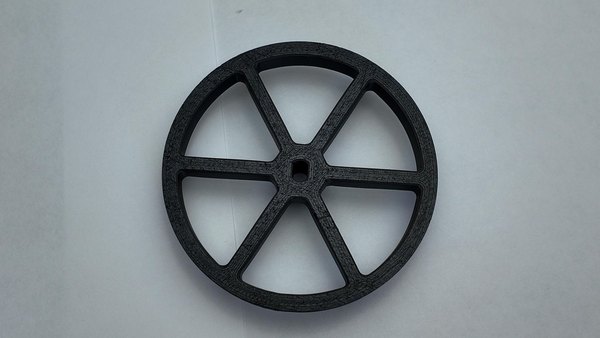

چاپ سهبعدی قطعات ژنراتور

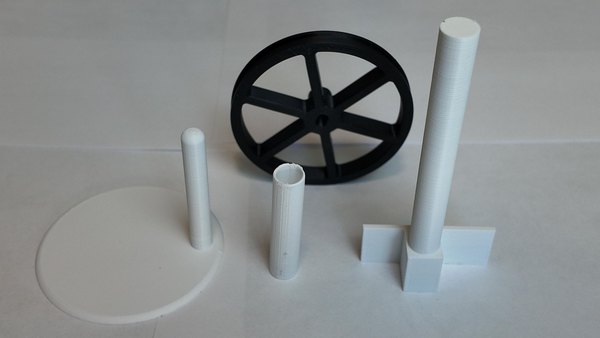

اولین قدم برای ساخت این ژنراتور دستی، آماده کردن قطعات مکانیکی اونه. تو این مرحله باید چرخ اصلی، بازوی هندل، بدنه نگهدارنده و یه لوله کوچیک رو با پرینتر سهبعدی چاپ کنی. اگه تنظیمات پرینت رو درست انجام بدی، کل این فرایند کمتر از دو ساعت زمان میبره.

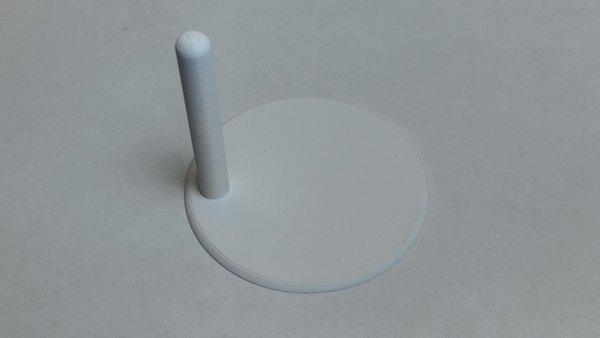

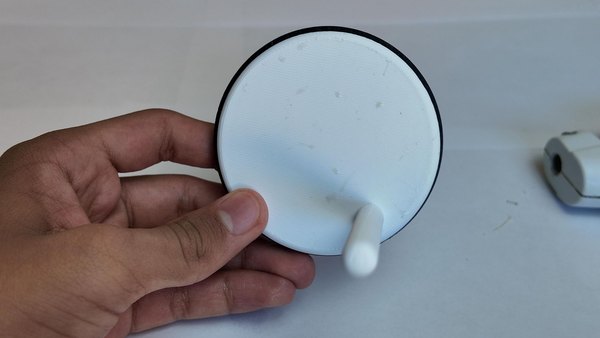

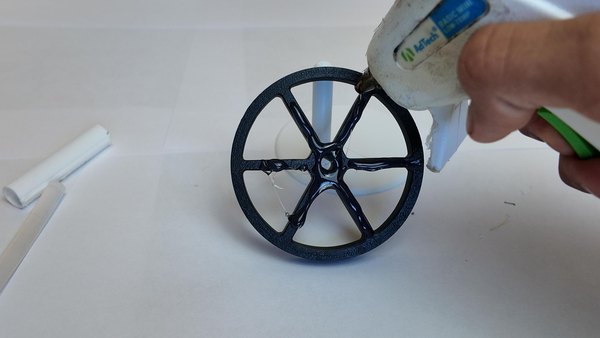

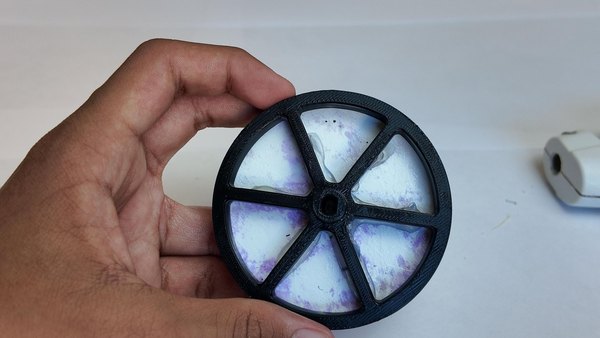

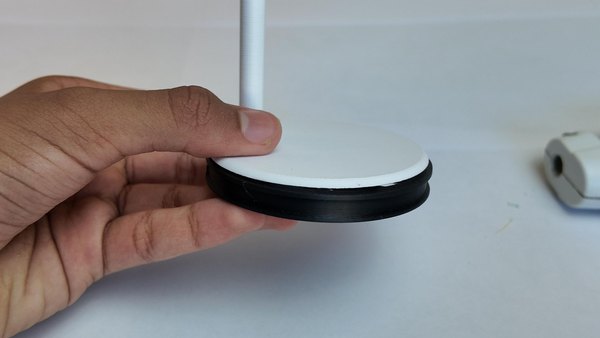

اتصال بازوی هندل به چرخ اصلی
حالا که قطعاتت آماده شدن، باید بازوی هندل رو به چرخ اصلی متصل کنی. برای این کار از کمی چسب استفاده کن و دقت کن که لبههای هر دو قطعه کاملا روی هم مماس بشن. این ظریفکاری باعث میشه وقتی داری هندل رو با سرعت میچرخونی، دستگاه بالانس باشه و خیلی راحتتر تو دستت کار کنه.

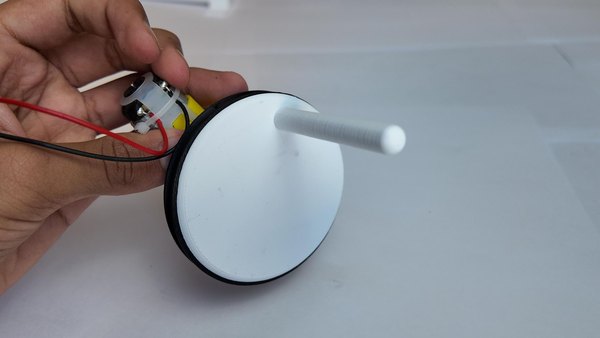

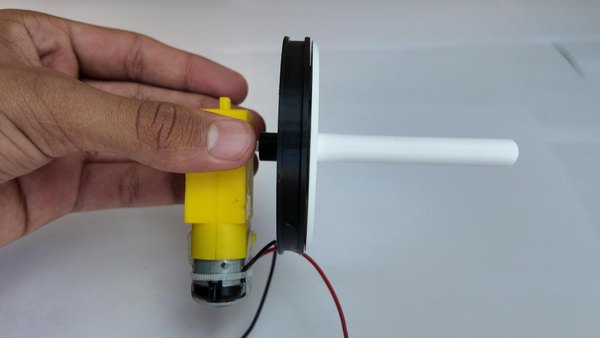

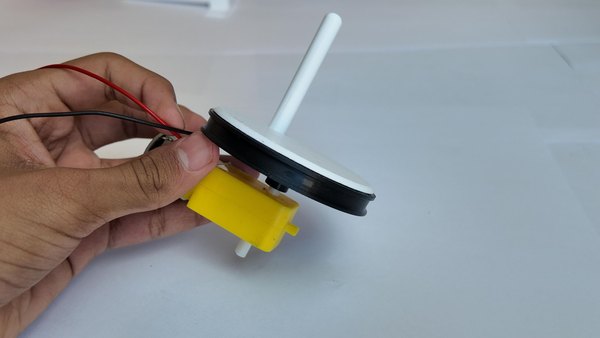

سوار کردن چرخ روی موتور TT
تو این مرحله باید چرخ آمادهشده رو روی شفت موتور گیربکسدار یا همون موتور TT قرار بدی. شفت این موتورها معمولا تخت هست؛ پس چرخ رو با کمی فشار روی اون جا بزن تا کاملا محکم بشه و حین چرخش بیرون نپره. استفاده از رنگهای متضاد برای چرخ و هندل موقع پرینت، میتونه ظاهر پروژهات رو خیلی جذابتر کنه و چرخش موتور رو قشنگتر نشون بده.

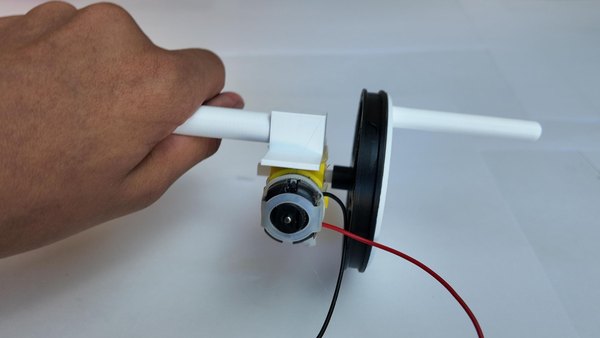

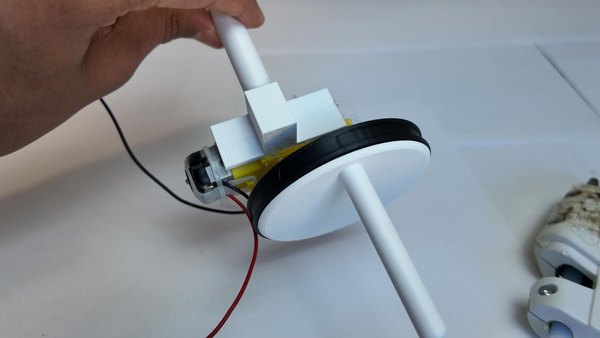

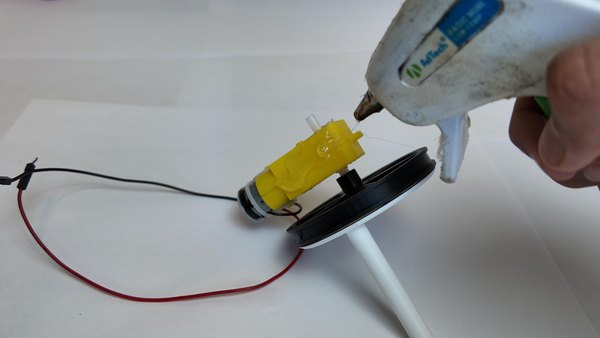

نصب دستگیره روی بدنه موتور
برای اینکه بتونی ژنراتور رو راحت تو دستت بگیری و هندل رو بچرخونی، به یه دستگیره ثابت نیاز داری. قطعه دستگیره رو بردار و با استفاده از چسب حرارتی، اون رو به بدنه پلاستیکی موتور متصل کن. حواست باشه چسب رو جایی بزنی که با چرخدندهها یا شفت موتور درگیر نشه و مانع چرخش آزادانه سیستم نشه.

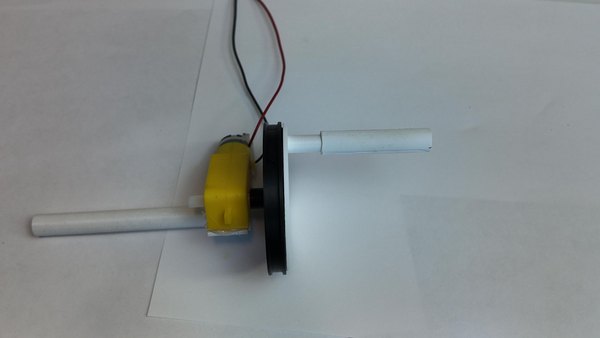

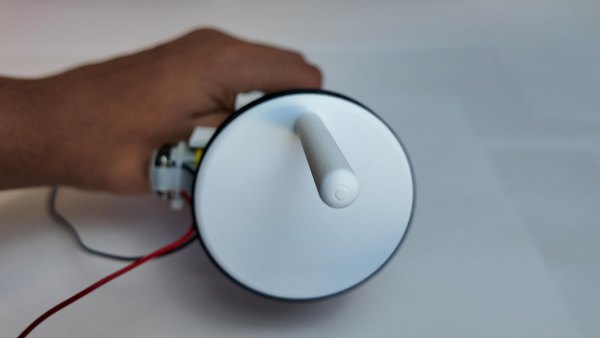

قرار دادن لوله روی بازوی چرخان
در نهایت، برای اینکه انگشتت موقع چرخوندن هندل اذیت نشه و اصطکاک کمتری داشته باشی، قطعه لولهای شکل رو روی پین بازوی هندل قرار بده. قبلش حتما پایههای نگهدارنده (ساپورت) پرینت سهبعدی رو با احتیاط از داخل لوله جدا کن چون این قطعه یکم ظریفه و ممکنه بشکنه. بعد از نصب، لوله باید کاملا روان و آزادانه روی بازو بچرخه.
راهاندازی و تست تولید برق!

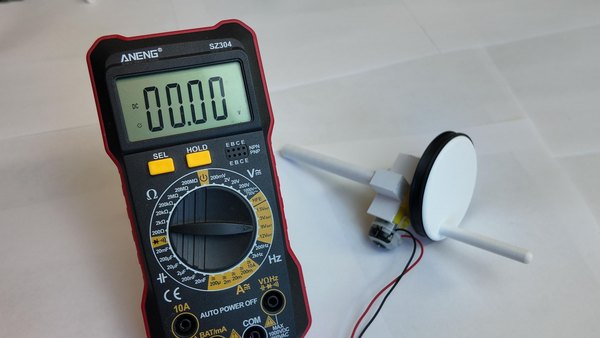

خب بریم سراغ بخش هیجانانگیز ماجرا یعنی تست تولید برق! دو تا سیم خروجی موتور TT رو به پرابهای یک مولتیمتر وصل کن. حالا هندل رو در یک جهت بچرخون؛ میبینی که مولتیمتر یه ولتاژ مثبت (حدود 3.5 تا 5 ولت) رو نشون میده. اما اگه جهت چرخش رو برعکس کنی، ولتاژ منفی میشه! این دقیقا همون قانون قطبیت تو موتورهای جریان مستقیم (DC) هست.

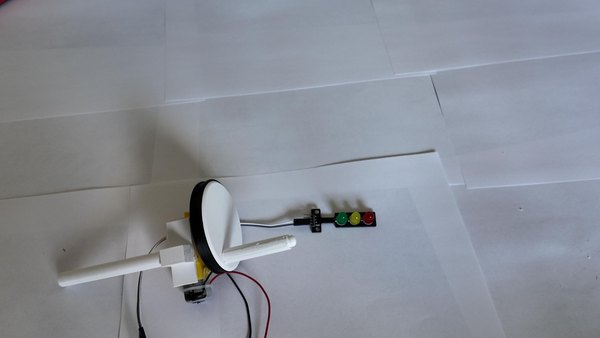

وقتی مطمئن شدی ولتاژ داره درست تولید میشه، وقتشه از شر سیمهای برق خلاص بشی و اولین قطعه رو با نیروی دستت روشن کنی. یه لامپ الایدی بردار و پایههاش رو مستقیم به خروجی ژنراتور وصل کن. حالا شروع کن به چرخوندن؛ میبینی که لامپ روشن میشه!
اگه لامپ روشن نشد اصلا نگران نباش، این دقیقا همون بحث قطبیت رو نشون میده! کافیه جهت چرخش دستت رو برعکس کنی تا جای مثبت و منفی عوض بشه. بعد از روشن کردن لامپ، میتونی یه قدم جلوتر بری و یه میکروکنترلر رو باهاش بیدار کنی.
جمعبندی و قدمهای بعدی
ساخت این ژنراتور دستی کوچیک یه راه عالی برای درک عملی مفاهیمی مثل تبدیل انرژی، القای الکترومغناطیسی و تاثیر بار الکتریکی روی مداره. این گجت نه تنها یه کاردستی فوقالعاده برای مدرسهها و کلاسهای علومه، بلکه تو کارگاه خانگی هم میتونه ساعتها سرگرمت کنه و نشون بده چطور میشه از سادهترین قطعات مکانیکی، انرژی الکتریکی استخراج کرد.
امیدوارم از ساخت این ژنراتور کاربردی لذت برده باشی. به نظرت چه مدارات دیگهای رو میشه با این دستگاه کوچیک روشن کرد؟ اگه این پروژه رو ساختی یا ایدهای برای ارتقای اون داری (مثلا اضافه کردن یه خازن یا ماژول افزاینده ولتاژ)، حتما تو بخش دیدگاههای آیسیمدار برامون بنویس.
