تبدیل فلاش دوربین به فانوس شیشه‌ای با لامپ کم‌مصرف

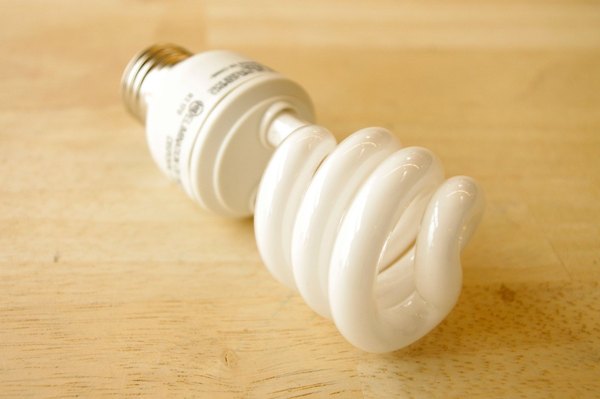

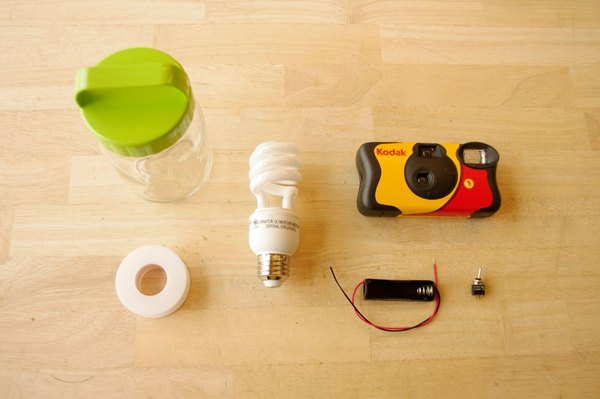

برای شروع به چند قطعه ساده نیاز داری: یک شیشه مربا یا سس سایز متوسط، یک لامپ کم‌مصرف (CFL) خراب که لوله شیشه‌ای آن سالم باشد، یک دوربین عکاسی یک‌بارمصرف، جا باتری قلمی (AA)، یک کلید قطع و وصل کوچک و مقداری سیم لاکی. پیدا کردن این قطعات اصلا سخت نیست و می‌توانی خیلی از آن‌ها را از بین وسایل دورریختنی خانه پیدا کنی.

وقتی همه این قطعات را روی میز کارت آماده کردی، آستین‌ها را بالا بزن تا بریم سراغ کالبدشکافی قطعات و ساخت مدار!

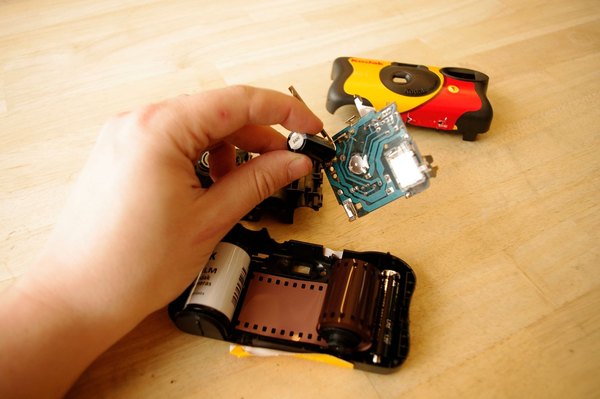

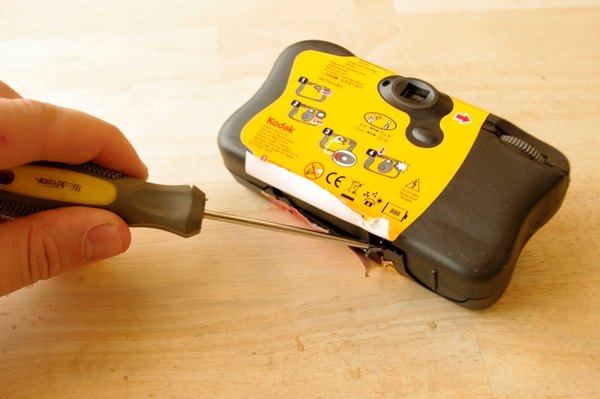

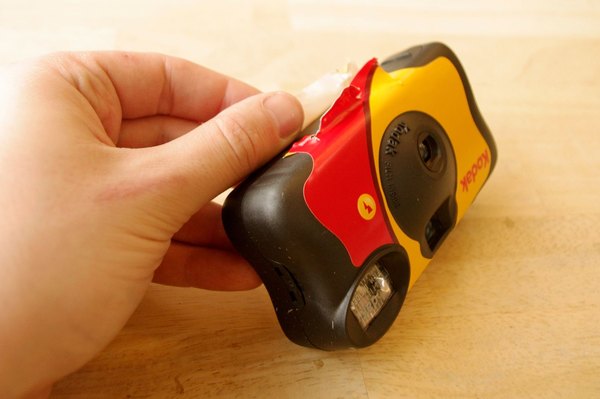

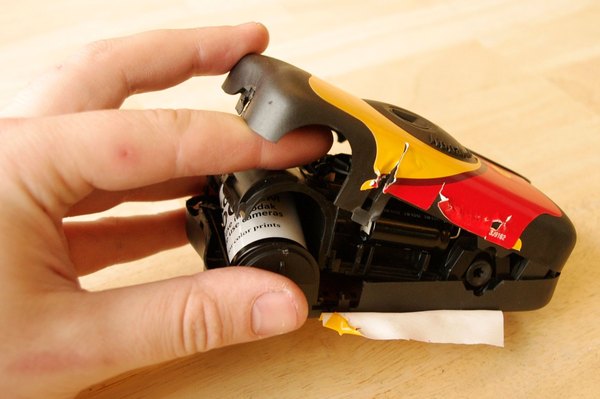

حالا باید قاب پلاستیکی دوربین را با احتیاط باز کنی تا به مدار فلاش برسی. موقع انجام این کار خیلی حواست جمع باشد تا دستت به پایه‌های خازن بزرگ روی مدار نخورد، چون ممکن است هنوز شارژ داشته باشد و یک شوک حسابی به تو وارد کند.

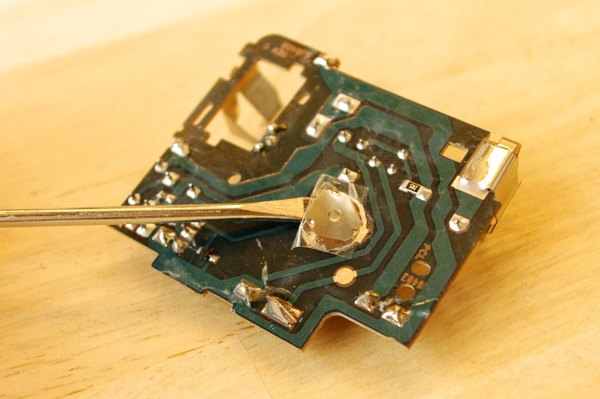

اول از همه باید خازن را تخلیه کنی تا خیالت راحت شود. یک پیچ‌گوشتی که نیازی به آن نداری بردار و دو پایه خازن را به هم وصل کن تا جرقه بزند و خالی شود. فقط حواست باشد دستت به قسمت فلزی پیچ‌گوشتی نخورد!

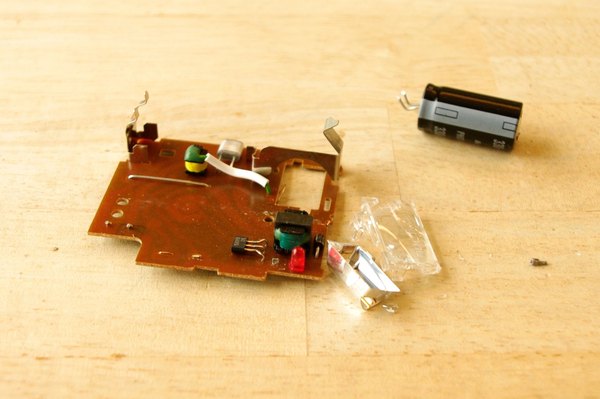

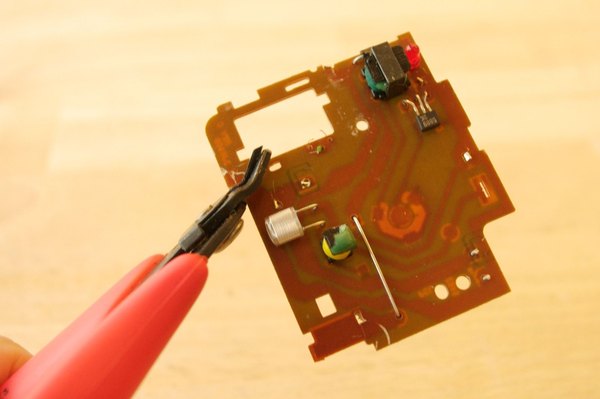

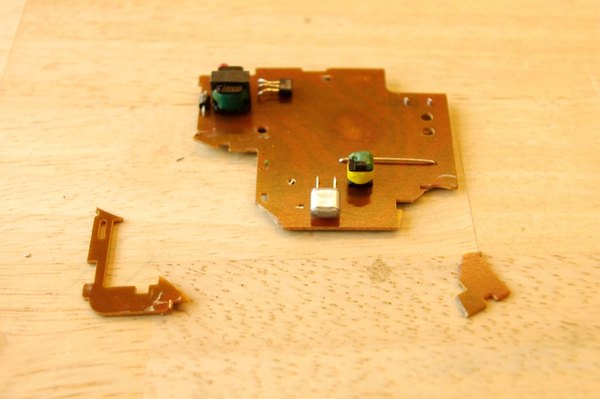

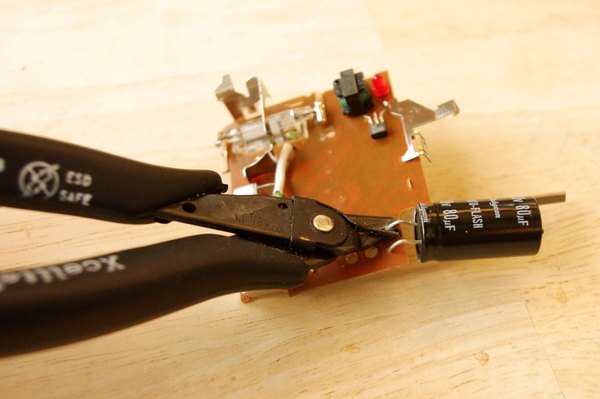

بعد از تخلیه، خازن را با سیم‌چین از روی برد جدا کن تا دیگر شارژ نشود. لوله شیشه‌ای فلاش را هم از روی مدار ببر و کنار بگذار تا مدار برای کار ما آماده شود.

+2

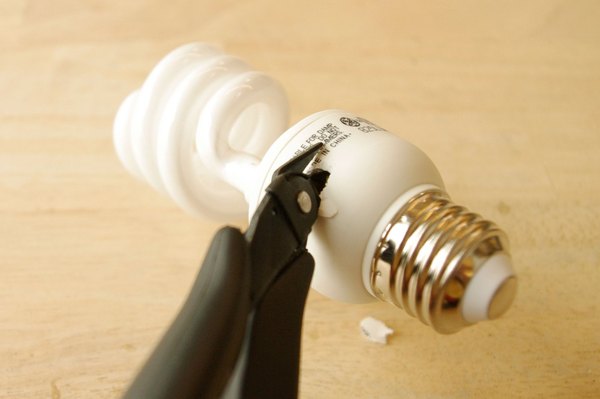

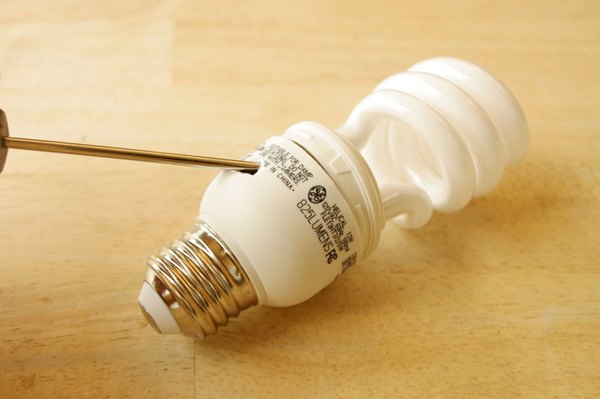

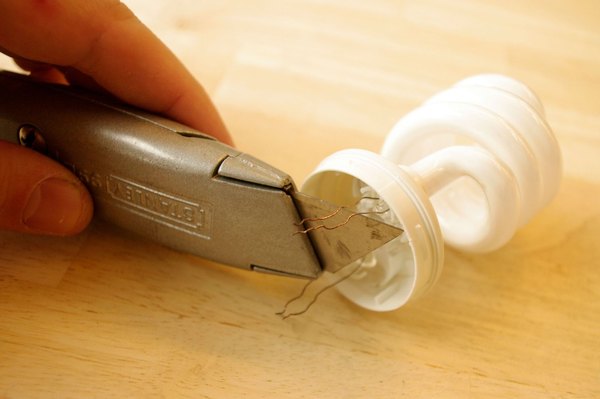

حالا نوبت لامپ کم‌مصرف است. با یک سیم‌چین یک سوراخ کوچک روی بدنه پلاستیکی لامپ ایجاد کن. بعد نوک پیچ‌گوشتی را داخل سوراخ بینداز و با کمی فشار، قسمت بالایی که لوله شیشه‌ای به آن وصل است را از پایه جدا کن.

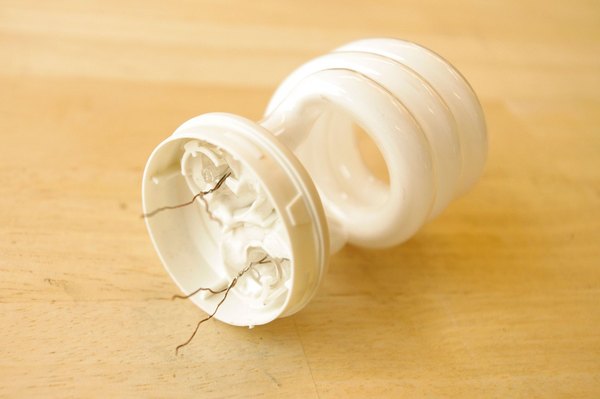

در نهایت، سیم‌هایی که از لوله شیشه‌ای بیرون آمده‌اند را از روی پایه‌های مدار داخلی لامپ باز کن.

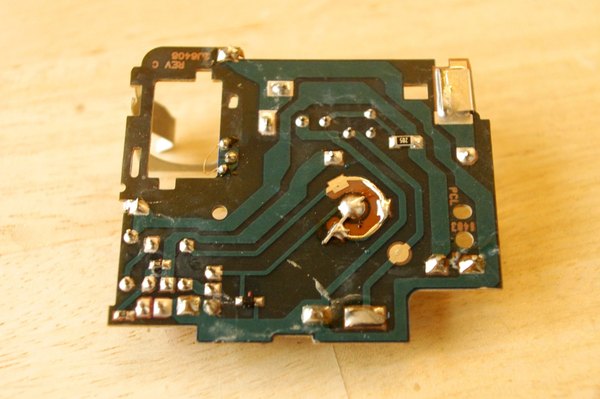

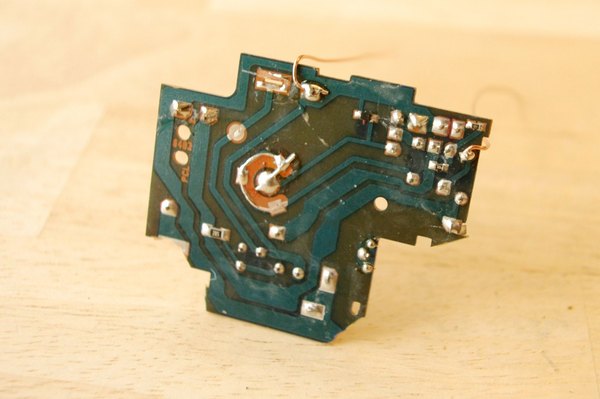

روی مدار دوربین، یک کلید فشاری وجود دارد که برای شارژ کردن فلاش استفاده می‌شد. زبانه پلاستیکی روی این کلید را بردار و دو پایه فلزی آن را با هویه و مقداری قلع به هم لحیم کن تا مدار همیشه در حالت روشن بماند.

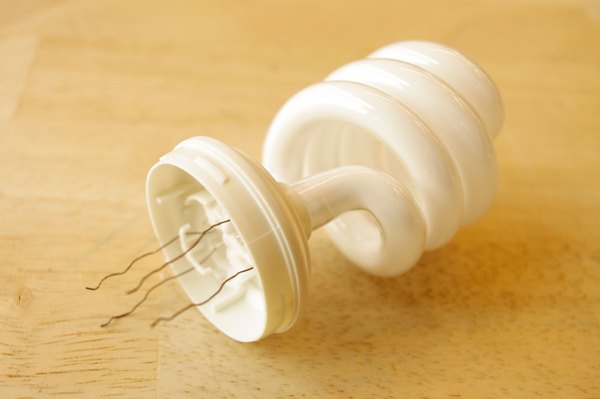

از هر طرف لوله شیشه‌ای لامپ، دو رشته سیم بیرون آمده است. با یک تیغ موکت‌بری یا کاتر، روکش عایق روی این سیم‌ها را کمی بتراش تا قسمت مسی آن‌ها مشخص شود. بعد دو سیمی که از یک سمت بیرون آمده‌اند را به هم بپیچان و با هویه روی آن‌ها قلع بریز تا محکم شوند. همین کار را برای سمت دیگر هم انجام بده.

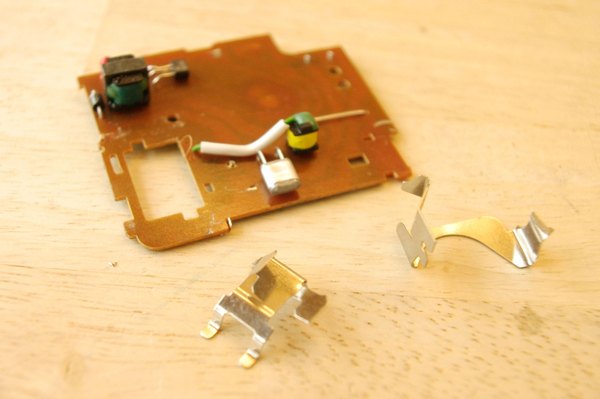

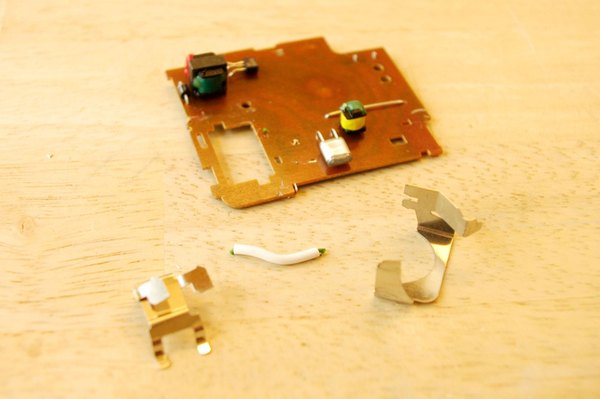

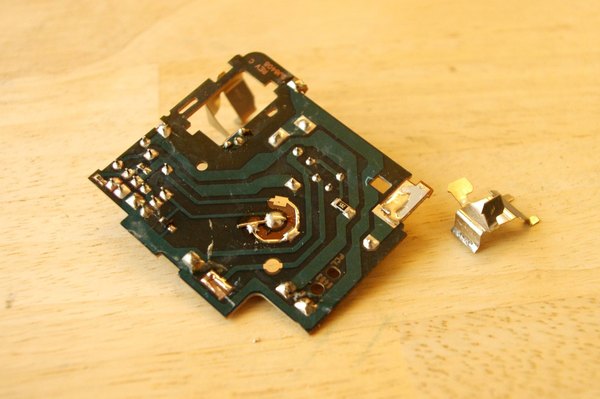

برای اینکه مدار فلاش داخل درب شیشه جا بگیرد، باید هر قطعه اضافه‌ای که بیرون زده را جدا کنی. مثلا ترمینال‌های باتری را با سیم‌چین ببر. فقط یادت باشد که این پایه‌ها به کدام قسمت‌های زیر برد وصل بوده‌اند، چون بعدا باید تغذیه را به همان نقاط لحیم کنی. من سیم رابط ترانسفورماتور به فلاش را هم برای خلوت شدن کار جدا کردم.

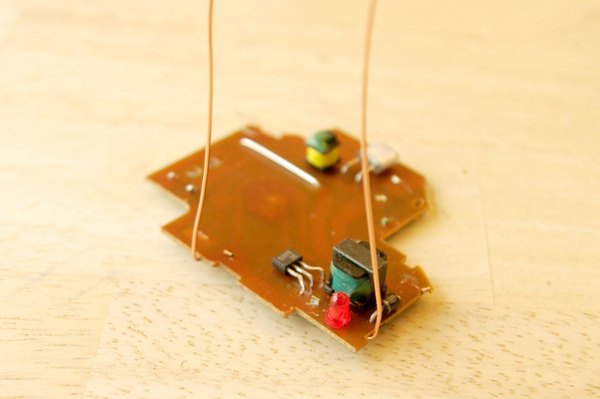

گوشه‌های اضافی مدار که هیچ قطعه یا مسیر مسی روی آن‌ها وجود ندارد را با سیم‌چین کوتاه کن. این کار کمک می‌کند تا مدار به راحتی زیر درب شیشه مربا قرار بگیرد.

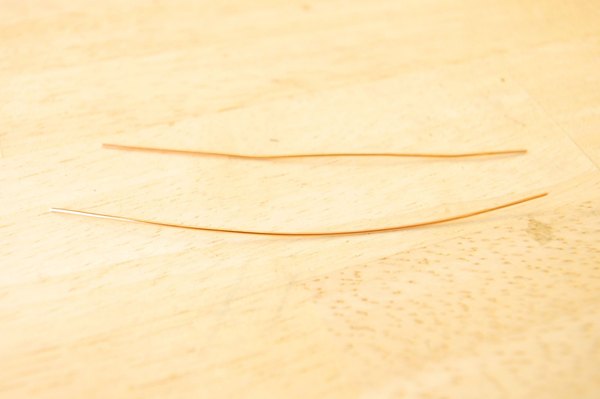

دو تکه سیم لاکی به طول حدود هشت سانتی‌متر ببر. چون سیم لاکی روکش عایق دارد، باید با یک تیغ یا کاتر، حدود یک سانتی‌متر از روکش هر دو سر این سیم‌ها را بتراشی تا قابلیت لحیم‌کاری پیدا کنند.

الان باید سیم‌هایی که برق لامپ را تامین می‌کنند به مدار وصل کنی. یکی از سیم‌های لاکی را به مسیر زمین (GND) مدار فلاش لحیم کن. سیم دوم را هم به پایه ترانسفورماتور که دیود به آن متصل است، وصل کن.

اگر در پیدا کردن پایه‌ها شک داری، می‌توانی با سیم‌های گیره‌دار سوسماری مدار را تست کنی. باتری را موقتا به ورودی مدار وصل کن (فقط مراقب ولتاژ بالای خروجی باش!). یکی از پایه‌های لامپ را به زمین وصل کن و سیم دیگر لامپ را به نقاط مختلف خروجی ترانسفورماتور بزن تا لامپ روشن شود. هر جا لامپ روشن شد، همان نقطه درست برای لحیم‌کاری است و می‌توانی اتصالات را نهایی کنی.

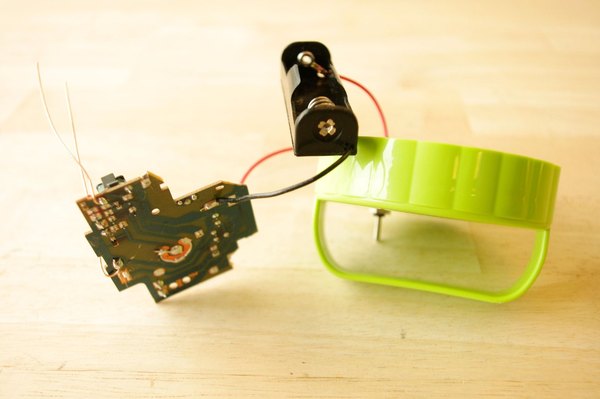

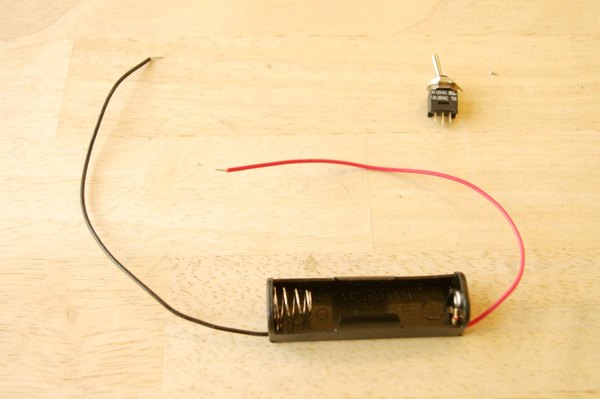

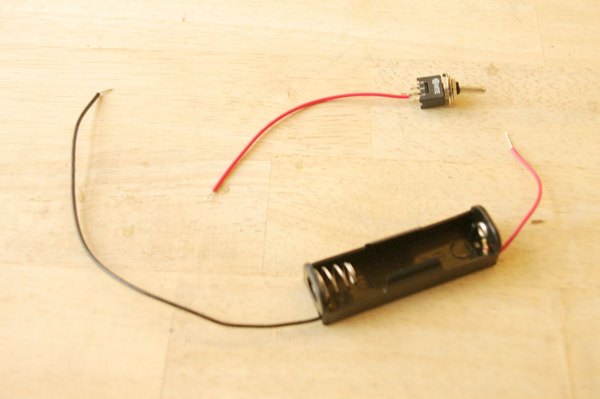

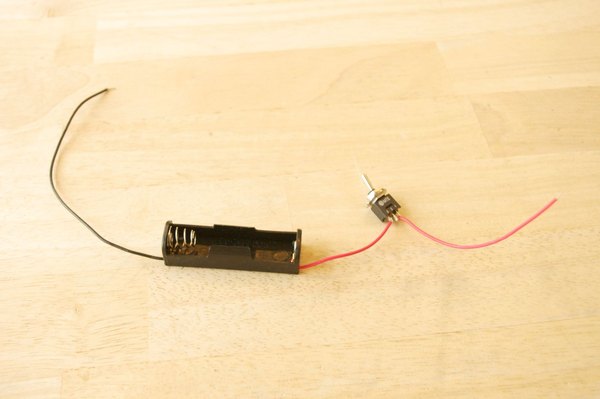

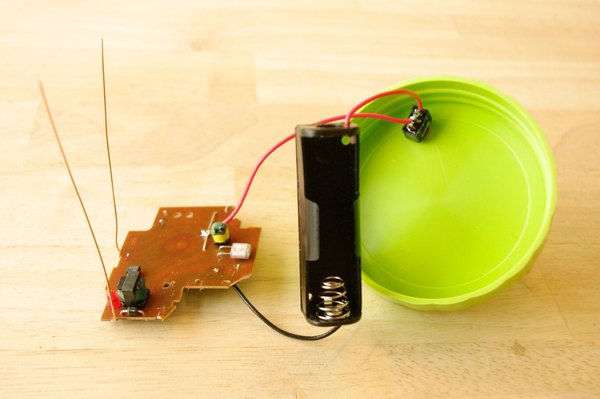

سیم قرمز رنگ جا باتری را از وسط قیچی کن. حالا دو سر سیمی که به دست آمده را به پایه‌های کلید قطع و وصل لحیم کن. پایه وسط کلید به یک سیم و یکی از پایه‌های کناری به سیم دیگر وصل می‌شود.

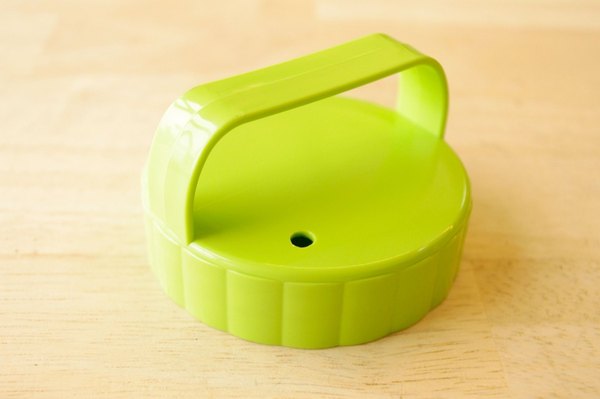

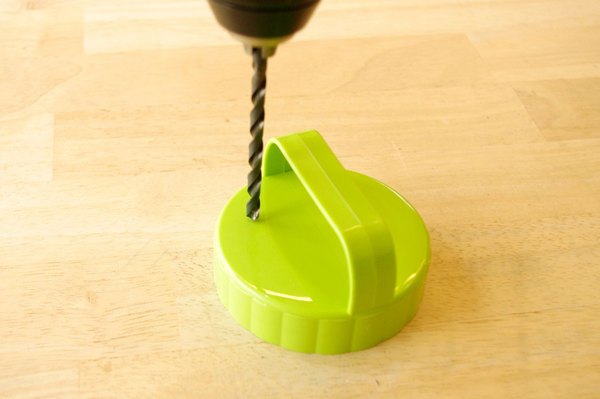

یک مته مناسب بردار و نزدیک به لبه بیرونی درب فلزی شیشه، یک سوراخ تمیز برای قرار دادن کلید ایجاد کن.

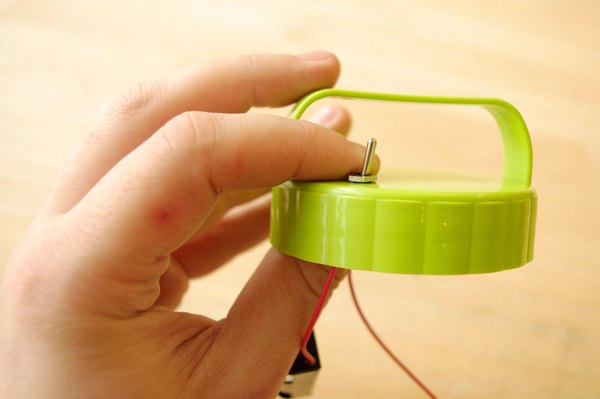

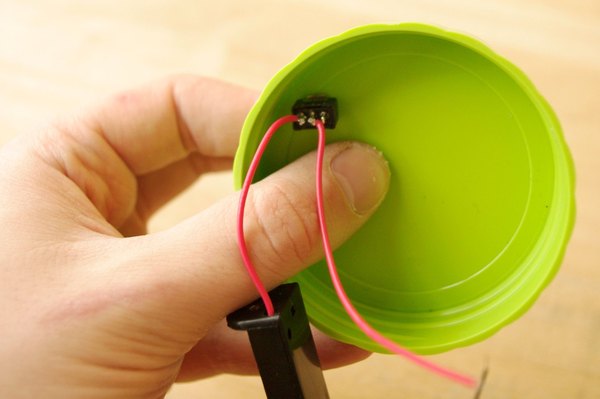

کلید را از زیر درب شیشه داخل سوراخی که ایجاد کردی رد کن و مهره آن را از روی درب ببند تا کاملا سر جای خودش محکم شود.

حالا باید تغذیه مدار را وصل کنی. سیم قرمز رنگی که از کلید بیرون آمده را به همان نقطه‌ای از مدار لحیم کن که قبلا قطب مثبت باتری دوربین به آن وصل بود. سیم مشکی جا باتری را هم به مسیر منفی یا زمین مدار متصل کن.

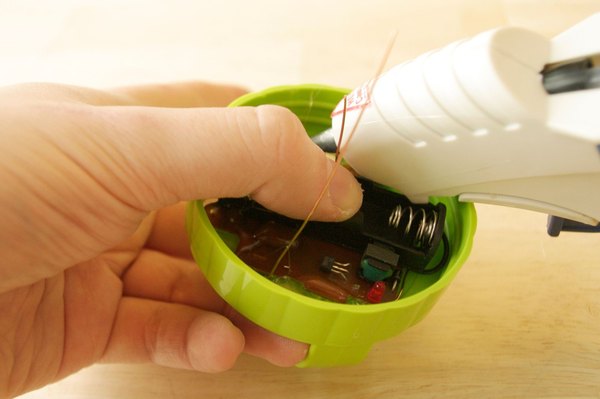

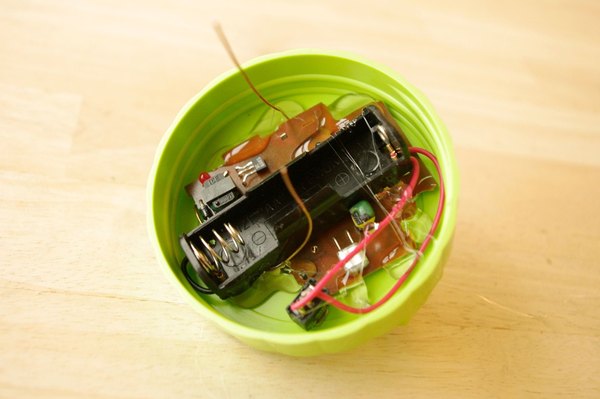

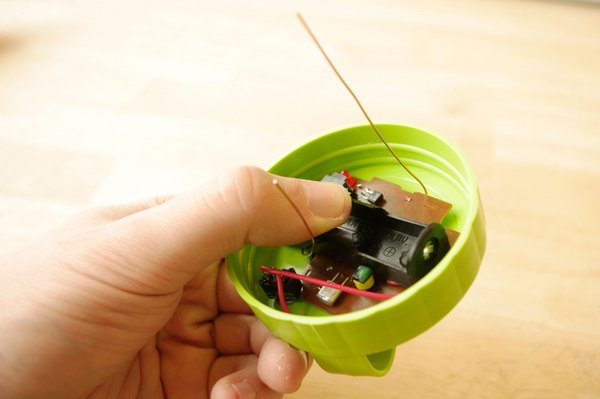

بهترین راه برای چسباندن مدار و جا باتری به زیر درب شیشه، استفاده از چسب حرارتی است. قطعات را دقیقا در مرکز درب تنظیم کن و با مقدار زیادی چسب حرارتی آن‌ها را بچسبان. فقط خیلی دقت کن که چسب به لبه‌های داخلی درب نریزد، وگرنه درب شیشه دیگر بسته نمی‌شود!

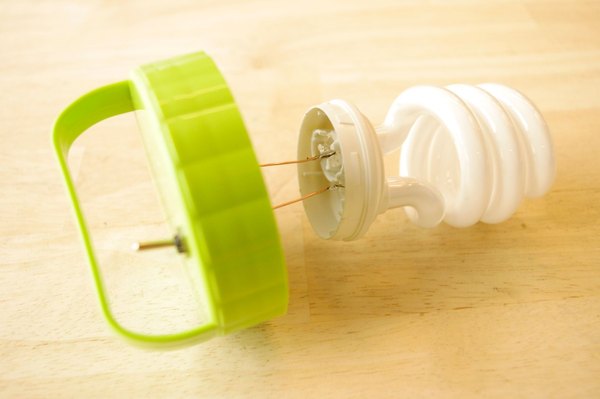

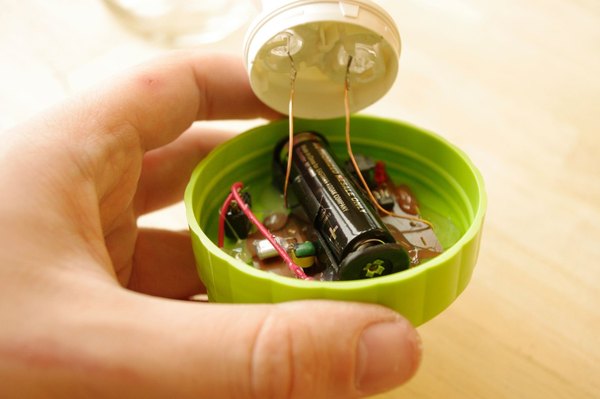

در این مرحله، سیم‌های لاکی خروجی مدار را که قبلا آماده کرده بودی، به دو پایه لوله شیشه‌ای لامپ CFL لحیم کن.

یک باتری قلمی تازه داخل جا باتری قرار بده تا قلب تپنده فانوس آماده به کار شود.

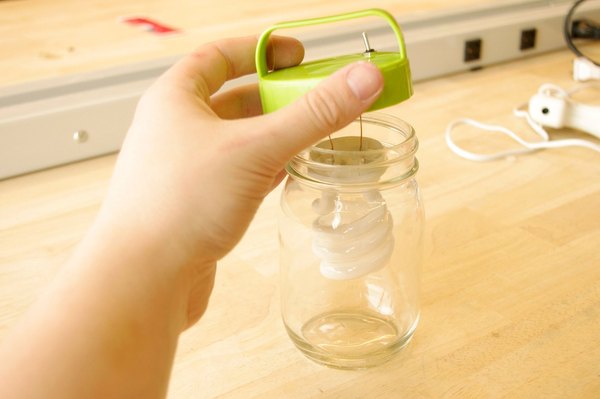

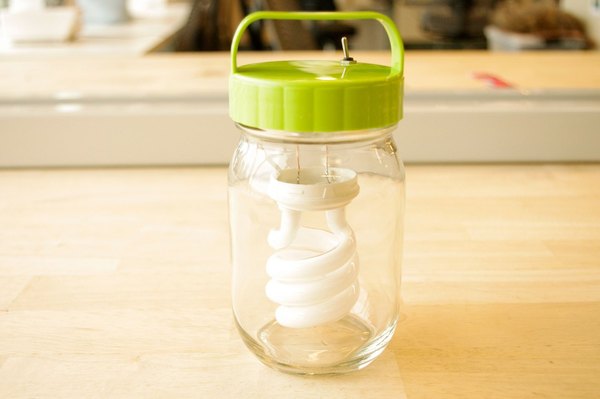

لوله لامپ را با احتیاط داخل شیشه قرار بده و درب آن را محکم ببند.

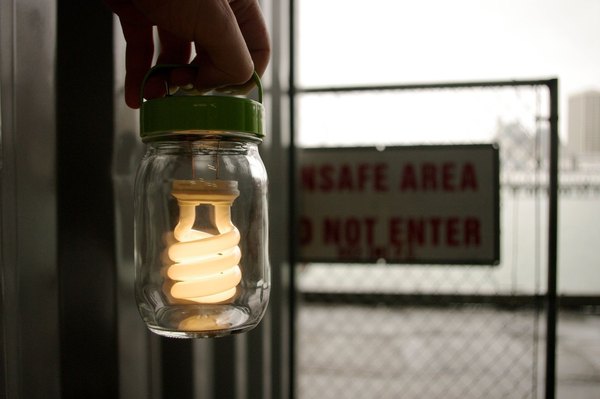

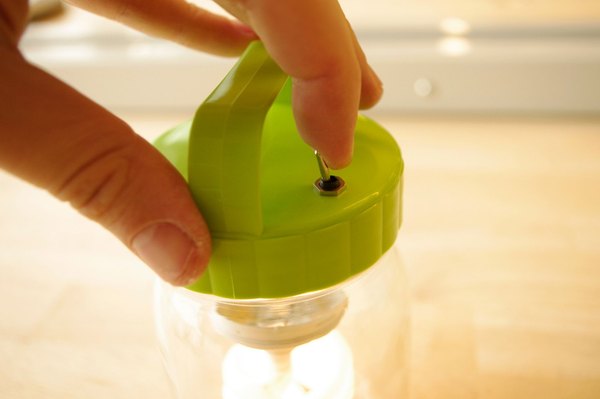

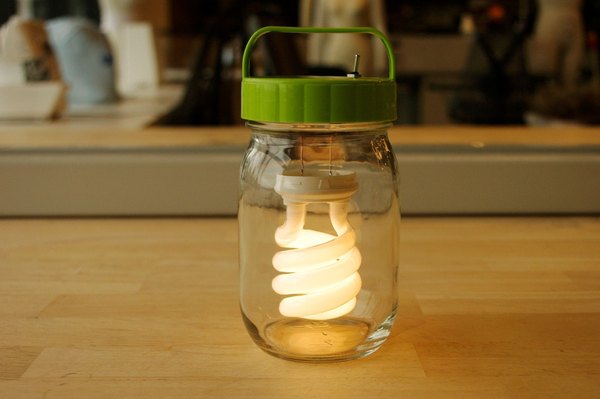

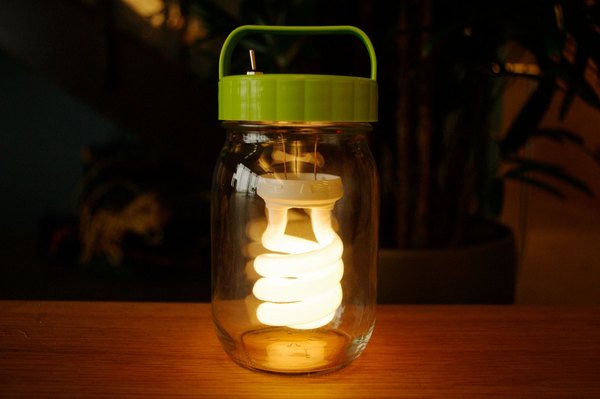

حالا کافی است کلیدی که روی درب تعبیه کردی را فشار دهی تا فانوس دست‌ساز تو روشن شود!

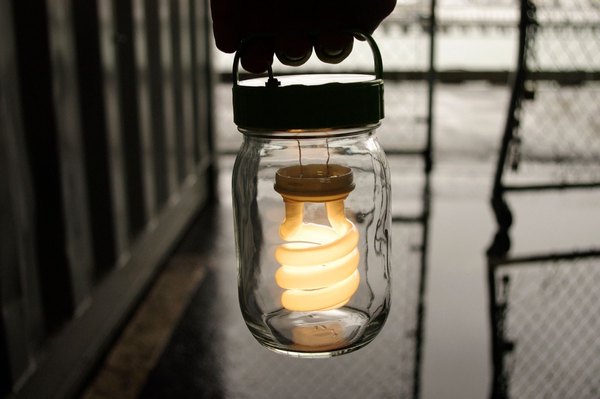

خسته نباشی! الان یک فانوس شیشه‌ای فوق‌العاده داری که می‌توانی از آن در کمپینگ، قطعی برق یا حتی به عنوان یک چراغ خواب دکوری روی میزت استفاده کنی. امیدوارم از این آموزش لذت برده باشی.

ساخت این دستگاه یک تمرین عالی برای درک مدارهای افزاینده ولتاژ بود. اگر از این سبک پروژه‌های بازیافتی خوشت آمد، حتما نظرت را در بخش کامنت‌های اپلیکیشن آیسی‌مدار برایمان بنویس تا آموزش‌های مشابه بیشتری برایت آماده کنیم!
